LTC4376

推荐用于新设计

具有反向输入保护功能的 7A 理想二极管

数据手册 (Rev. A) 产品选型表

产品模型: 10

Viewing:

概述

通过更换肖特基功率二极管降低功耗
宽工作电压范围：4V至40V
内部15mΩ N沟道MOSFET
反向输入保护可达-40V

低9μA关断电流
低150μA工作电流
平滑切换，且无振荡
采用16引脚5mm × 4mm DFN封装
AEC-Q100通过汽车应用认证

LTC4376 是一款 7A 理想二极管，当在二极管“或”和高电流二极管应用中使用时，其采用一个内部 15mΩ N 通道 MOSFET 替代一个肖特基二极管。LTC4376 可降低功耗、热耗散和 PC 板面积。

LTC4376 控制内部 MOSFET 两端的正向压降，以确保即使在轻负载条件下也能实现平稳的无振荡电流输送。如果电源发生故障或短路，则快速关断功能可较大限度减小反向电流瞬变。另外，LTC4376 还可容易地对电源进行“或”运算，以提高总体系统可靠性。

LTC4376 具有低工作电压、小解决方案尺寸和承受反向输入电压的能力，因而在便携式电池供电型应用中表现出色。该器件提供的停机模式可将静态电流降至 9μA。当外部 MOSFET 与内部 MOSFET 在背对背配置中串联使用时，SHDN 引脚还可控制正向电流路径。

应用

汽车电池保护
冗余电源
便携电池套件
计算机系统／服务器

产品模型: 10

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4376CDHD#PBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4376CDHD#TRPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4376HDHD#PBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4376HDHD#TRPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4376HDHD#WPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4376HDHD#WTRPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4376IDHD#PBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4376IDHD#TRPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4376IDHD#WPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4376IDHD#WTRPBF	16-Lead DFN (5mm x 4mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 31, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC4376CDHD#PBF	量产
LTC4376CDHD#TRPBF	量产
LTC4376HDHD#PBF	量产
LTC4376HDHD#TRPBF	量产
LTC4376HDHD#WPBF	量产
LTC4376HDHD#WTRPBF	量产
LTC4376IDHD#PBF	量产
LTC4376IDHD#TRPBF	量产
LTC4376IDHD#WPBF	量产
LTC4376IDHD#WTRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTC4376

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

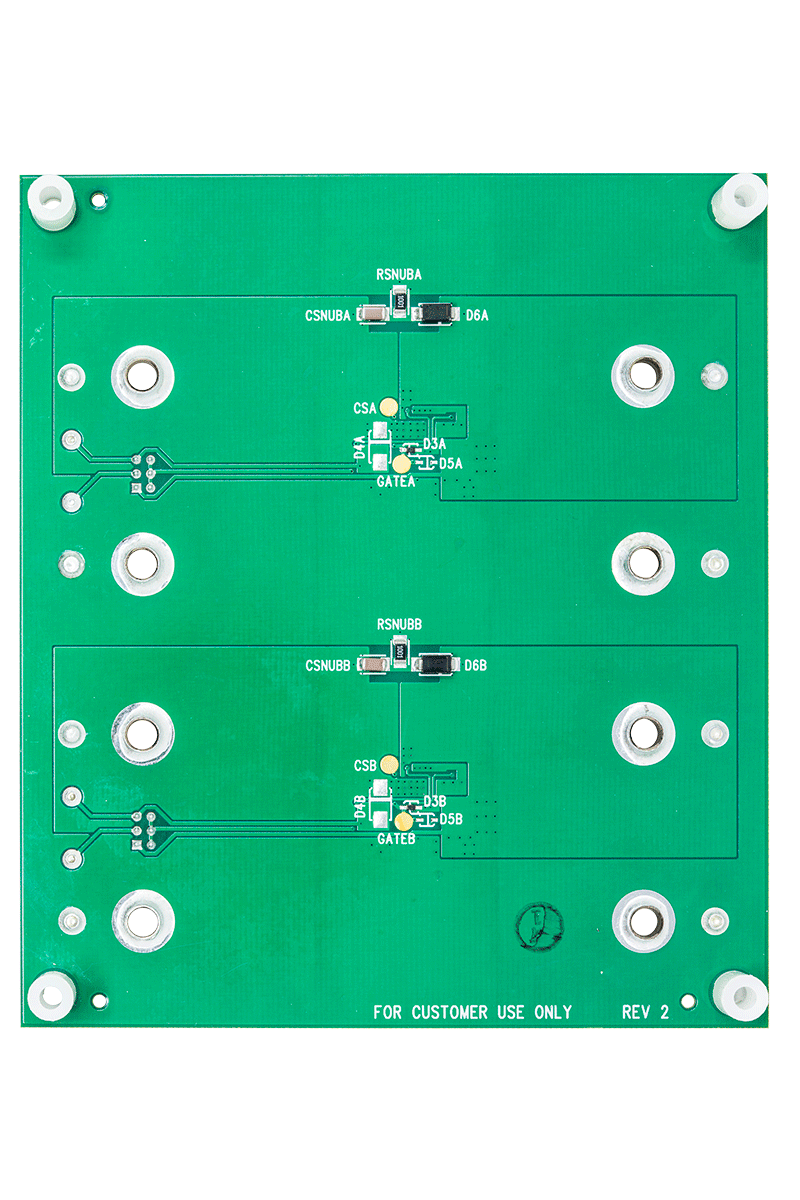

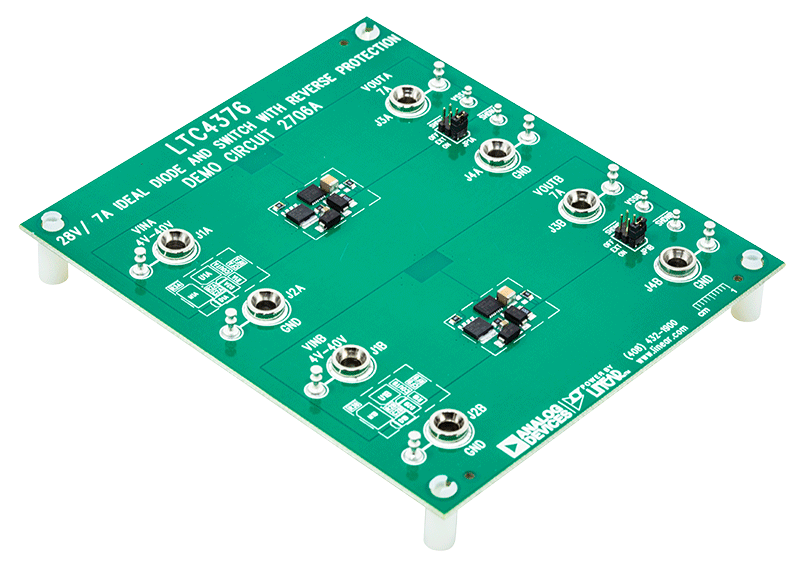

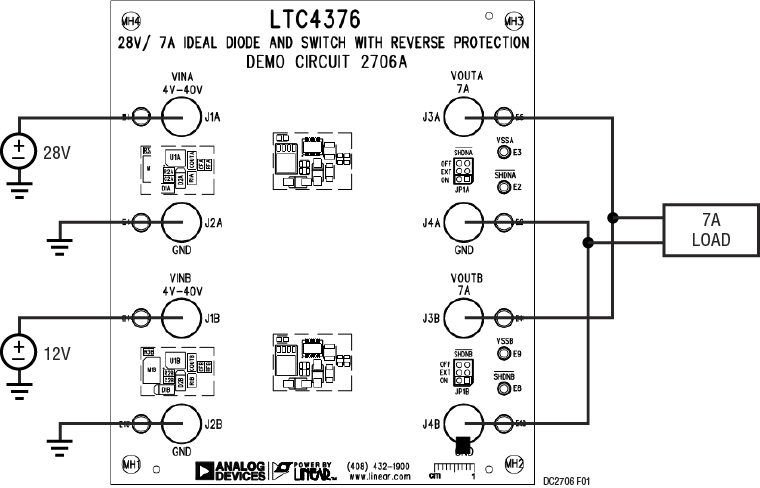

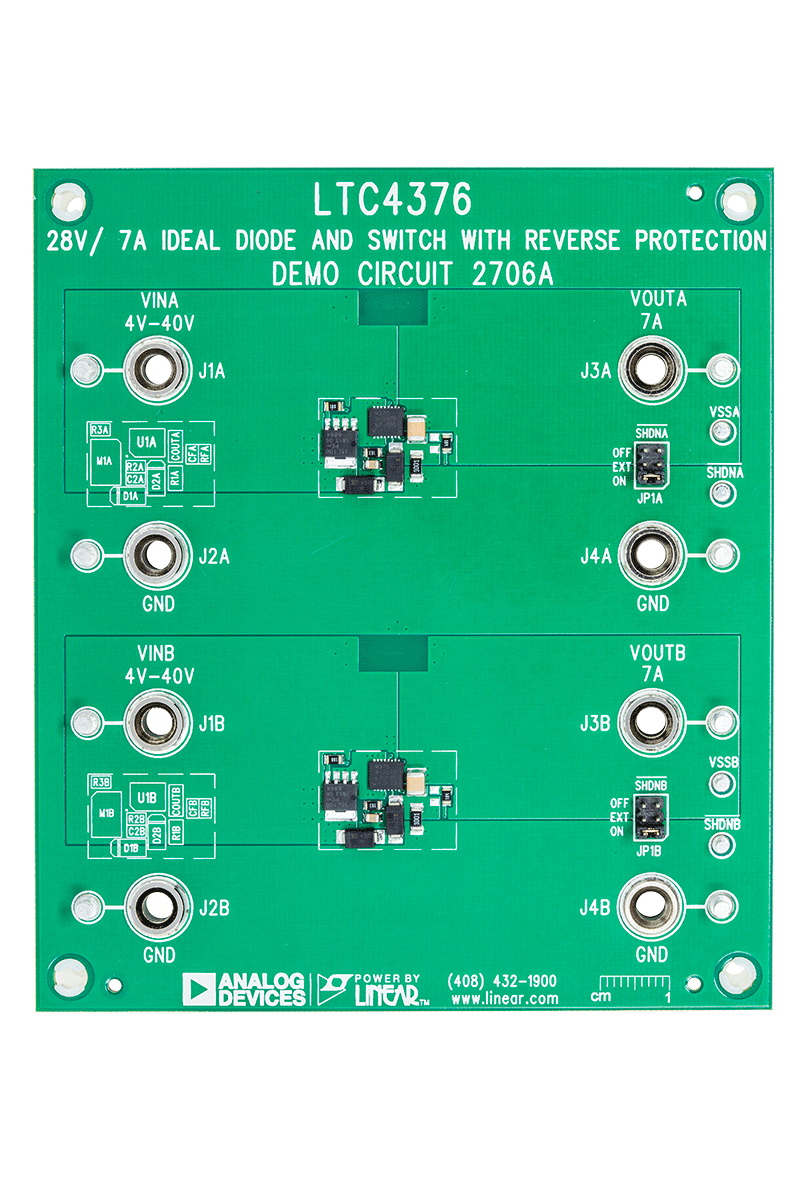

LTC4376评估板 | 具反向输入保护功能的 28V、7A 理想二极管和开关

立即购买更多内容

产品详情

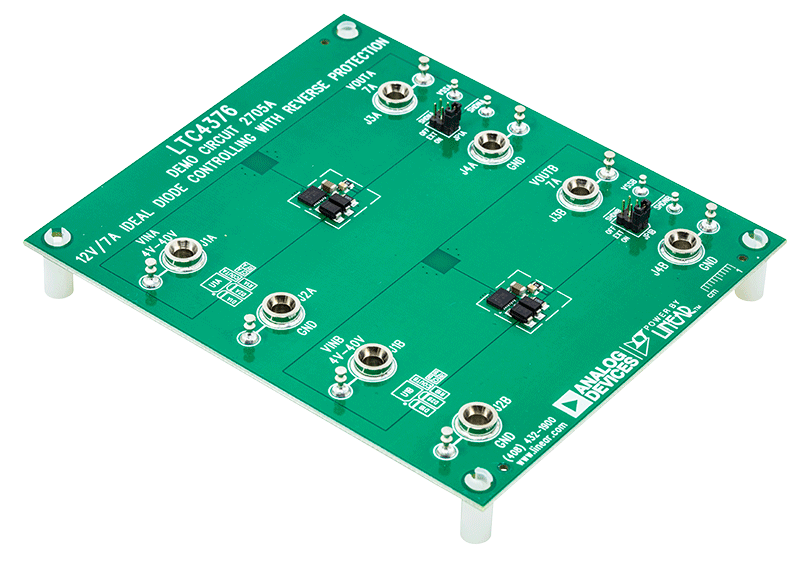

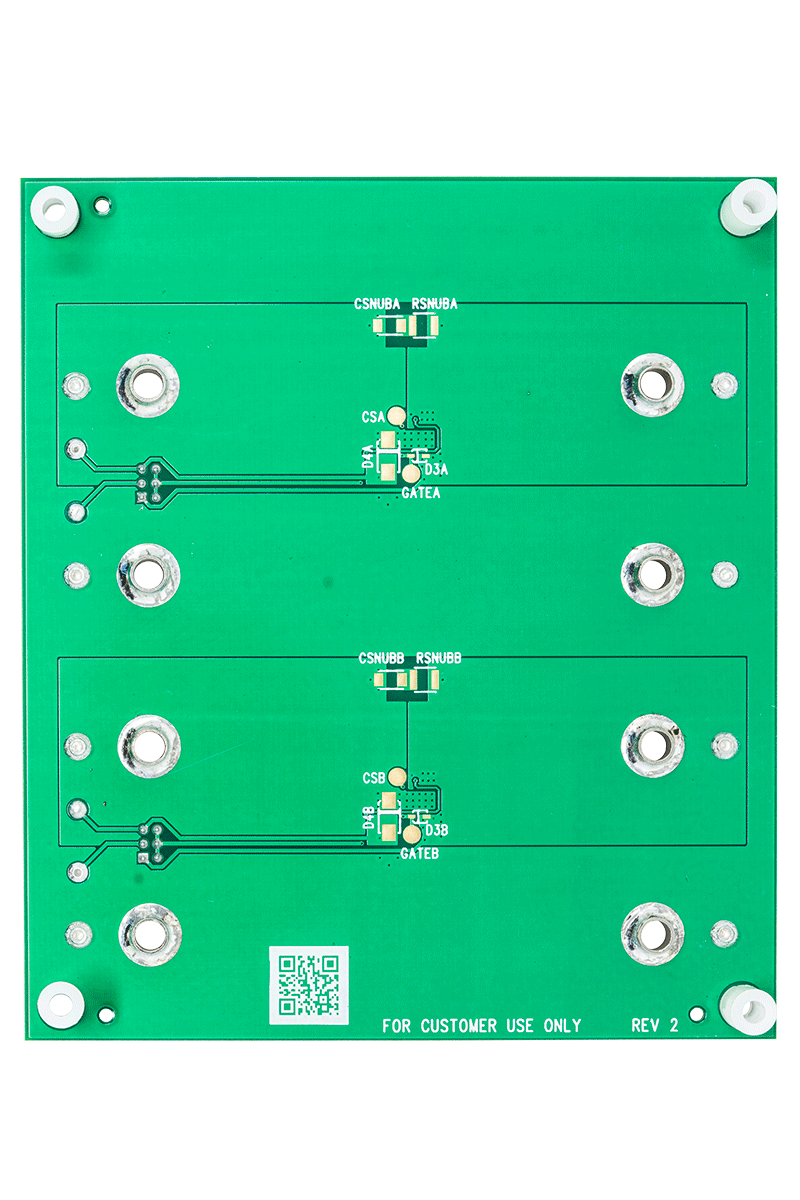

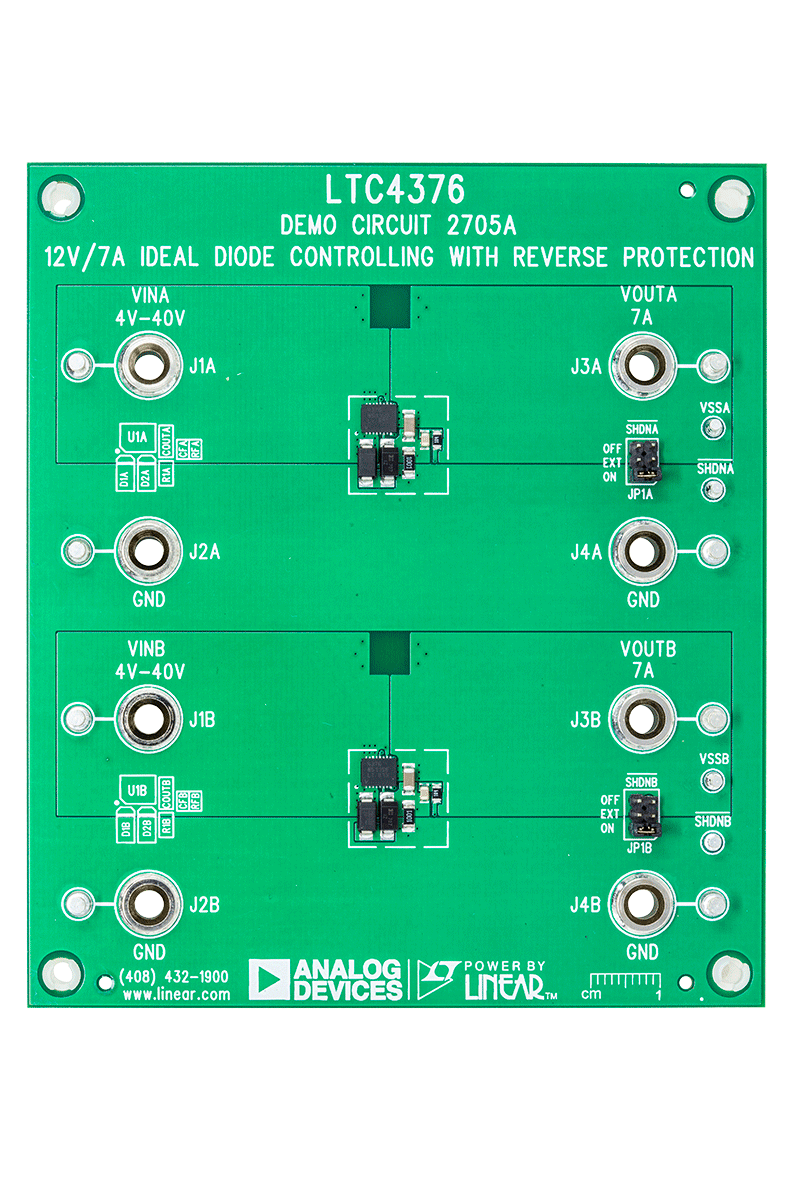

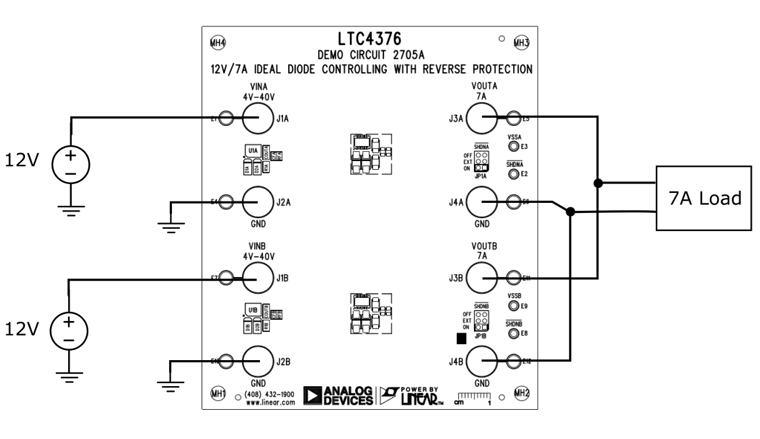

演示电路2705A展示了具集成化 MOSFET 和 –40V 反向输入保护功能的 LTC4376理想二极管控制器。演示板通过将一个附加的开关 MOSFET 与该器件的 GATE 引脚结合起来使用，展现了 LTC4376 的高压侧开关功能。LTC4376具有7A电流能力。该电路板纳入了两个独立的 LTC4376 理想二极管电路，它们共用一个公共接地，并在 4V至40V 的电压范围内工作。
