ADN8835

推荐用于新设计

超紧凑3 A热电冷却器(TEC)控制器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高效率单电感架构
  • 用于TEC控制器的集成式低RDSON MOSFET
  • TEC电压和电流工作监控
  • 无需外部检测电阻
  • 独立的TEC加热和冷却限流设置
  • 可编程最大TEC电压
  • PWM驱动器开关频率：2.0 MHz（典型值）
  • 外部同步
  • 集成两个零偏移、轨到轨斩波放大器
  • 兼容NTC 或RTD热传感器
  • 2.50 V、1%精度基准电压输出
  • 温度锁定指示器
  • 采用36引脚、6 mm x 6 mm LFCSP封装

ADN8835是一款集成TEC控制器的单芯片TEC控制器。它包括线性功率级、脉冲宽度调制(PWM)功率级和两个零漂移、轨到轨斩波放大器。线性控制器采用PWM驱动器工作，在H桥配置下控制内部功率MOSFET。通过测量热传感器反馈电压，并使用集成运算放大器作为比例-积分-微分(PID)补偿器来调理信号，ADN8835通过TEC驱动电流，将连接至TEC模块的激光二极管或无源组件的温度建立至可编程的目标温度。

ADN8835支持负温度系数(NTC)热敏电阻以及正温度系数(PTC)电阻温度检测器(RTD)。目标温度设置为数模转换器(DAC)或外部电阻分压器的模拟电压输入。

ADN8835温度控制环路利用内置零漂移斩波放大器通过PID补偿方式实现稳定。内部2.50 V基准电压提供精确的1%输出，提供热敏电阻温度检测电桥和分压器网络偏置，从而在加热和冷却模式下对最大TEC电流和电压限值进行编程。它利用零漂移斩波放大器，通过自主模拟温度控制环路可维持出色的长期温度稳定性。

*产品受美国专利第6,486,643号保护

应用

  • TEC温度控制
  • 光学模块
  • 光纤放大器
  • 光纤网络系统
  • 需要TEC温度控制的仪器仪表
ADN8835
超紧凑3 A热电冷却器(TEC)控制器
ADN8835 Functional Block Diagram ADN8835 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-ADN8835

ADN8835评估板

立即购买 更多内容

特性和优点

  • 集成3 A TEC驱动器的完整TEC控制器
  • 工作电压范围：VIN = 2.7 V至5.5 V
  • TEC电压和电流工作监控
  • 独立的TEC加热和冷却限流设置
  • 可编程最大TEC电压
  • 外部同步频率范围：1.85 MHz至3.25 MHz
  • 2.5 V基准电压源输出
  • NTC热敏电阻连接输入
  • TEC模块线路输出
  • 禁用跳线
  • 45 mm × 25 mm评估板尺寸

产品详情

ADN8835CP-EVALZ是一款可配置评估板，适合各种TEC模块和热敏电阻。该评估板上集成了ADN8835，它利用两对采用H桥配置方式的互补集成式MOSFET提供并控制双向TEC控制器电流。


通过两个片上电阻分压器，TEC冷却和加热电流限值均设置为3 A，最大TEC电压可编程为3.5 V。温度设定点电流经过优化以适合10 kΩ负热系数(NTC)热敏电阻。片上比例-积分-微分(PID)补偿网络元件可通过焊接不同值元件替代，匹配温度控制回路和热负载，从而实现所需的响应时间和温度稳定性。通过更改相应的元件值，还可修改TEC冷却和加热电流限值和最大TEC电压设置。


此外，该评估板可插入ADN8835基板，该基板集成了用于可调谐模拟热PID网络、温度设定点、最大TEC电流和TEC电压限值的可调元件。


ADN8835数据手册提供ADN8835的完整规格，使用评估板时应同时参考用户指南与数据手册。
EVAL-ADN8835
ADN8835评估板

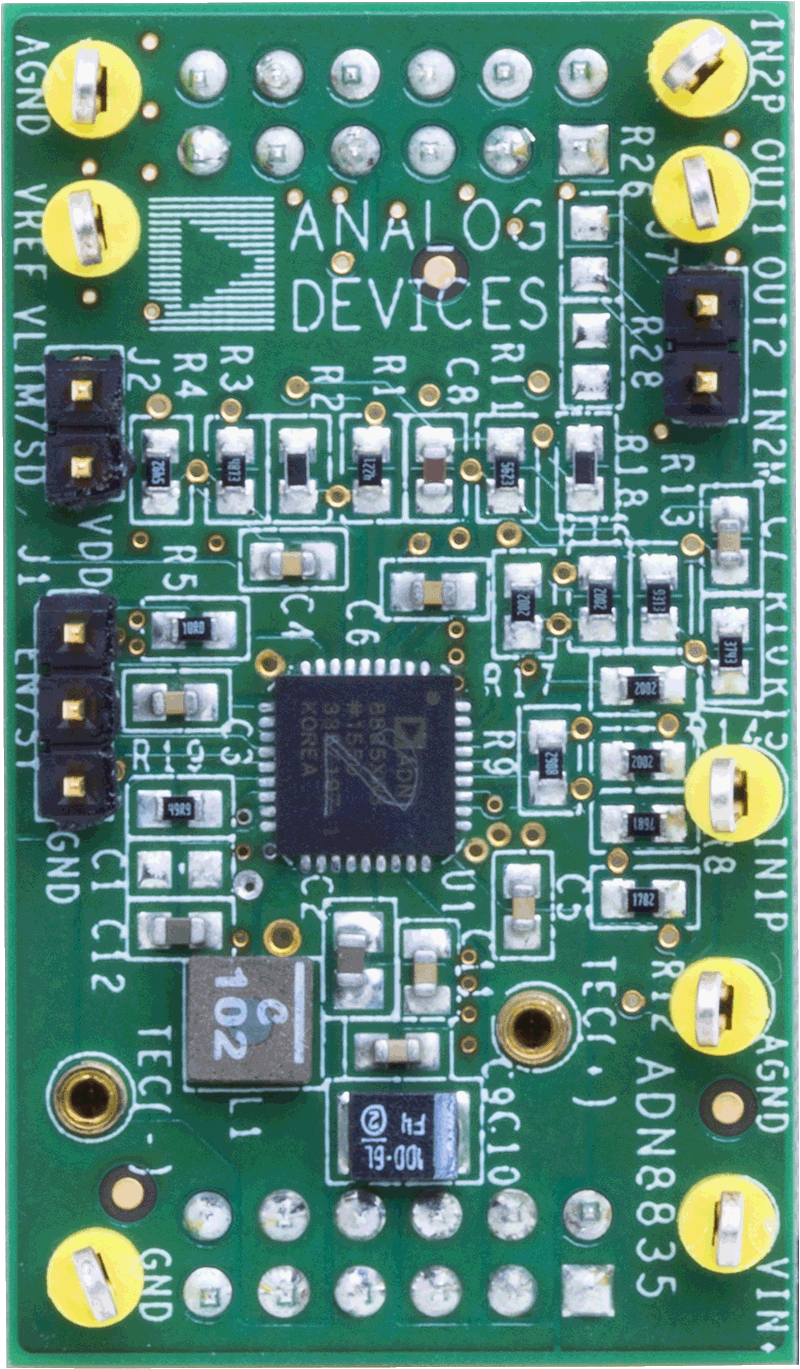

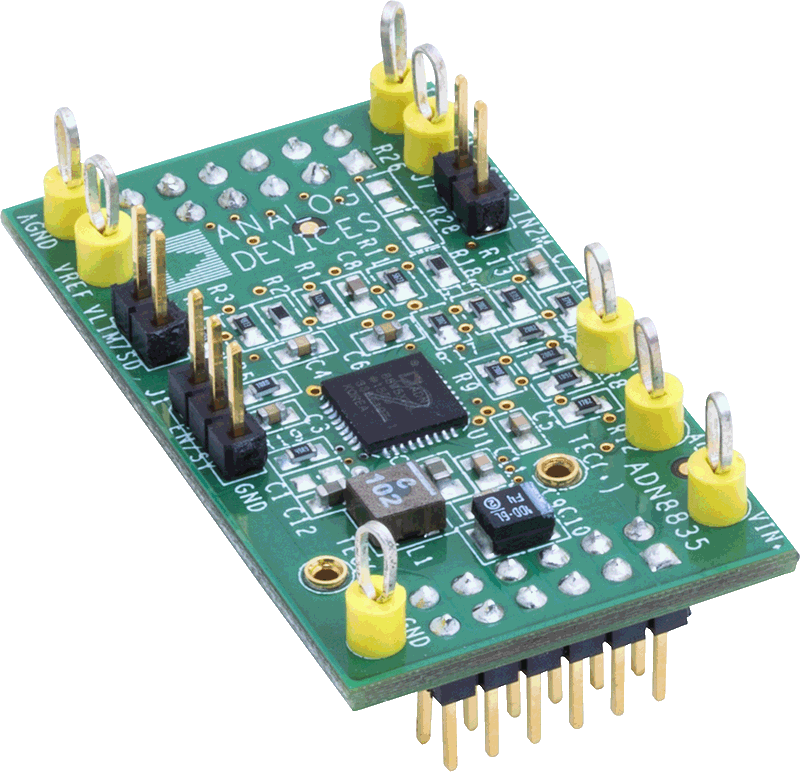

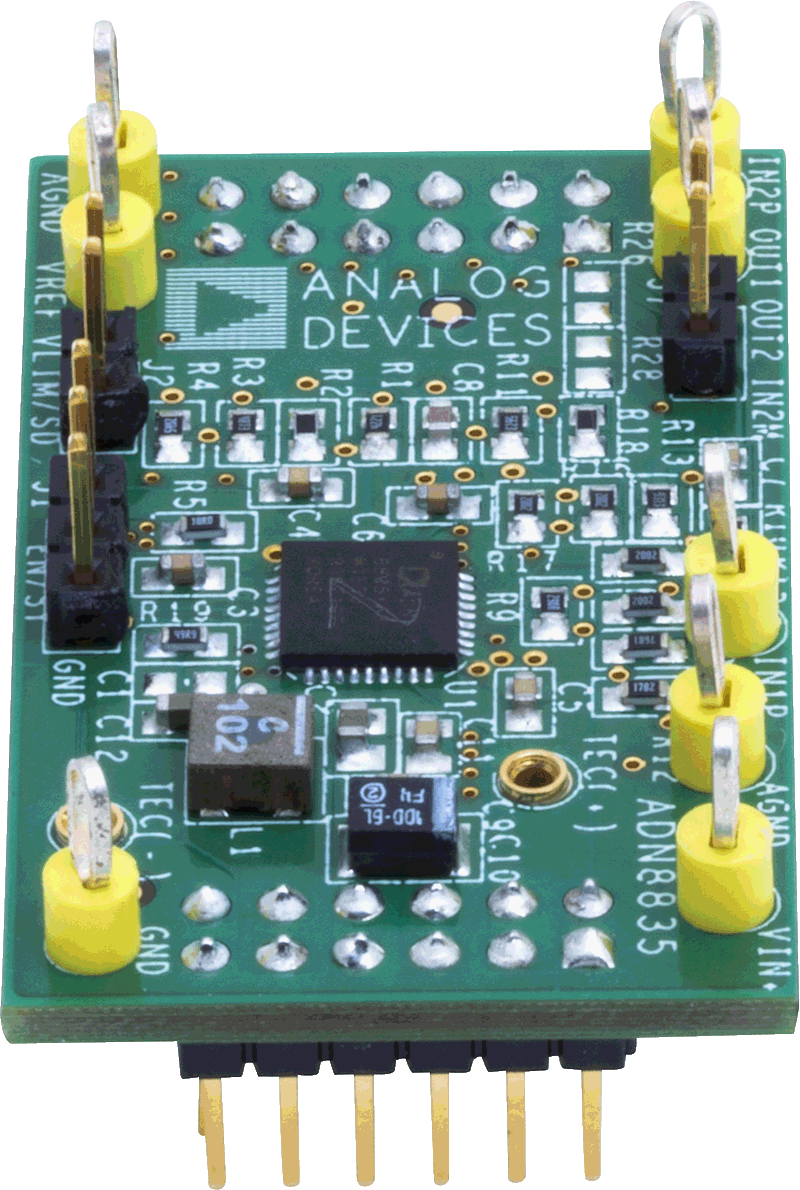

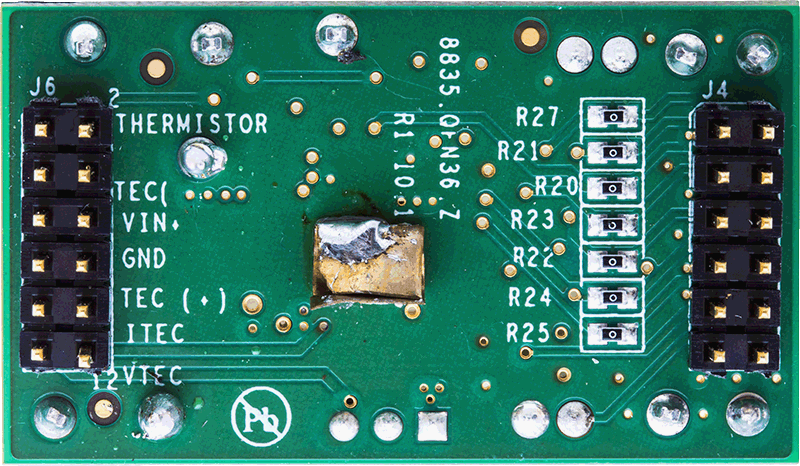

ADN8835CP-EVALZ-Angle (1)-web ADN8835CP-EVALZ-Angle (2)-web ADN8835CP-EVALZ-Bottom-web ADN8835CP-EVALZ-Top-web

最新评论

50 周前
ADN8835下电过冲
1 年前
ADN8835控温芯片IN2P引脚的电平变化无法调控OUT1引脚，且TEC+引脚一直保持5V。
1 年前
ADN8835热敏电阻的配置
