ADMV7320

推荐用于新设计

E 频段升频器 SiP，81 GHz 至 86 GHz

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 最大转换增益：33 dB（典型值）
  • 增益调节范围：40 dB（最小值）
  • PSAT：增益 = 23.5 dB 和 19.5 dB 时为 26 dBm（典型值）
  • OIP3：增益 = 23.5 dB 且每个信号音的 POUT = 16.5 dBm 时为 31 dBm（典型值）
  • OP1dB：增益 = 23.5 dB 和 19.5 dB 时为 25 dBm（典型值）
  • 内置功率检波器
  • 用于 LO 调零的内置包络检波器
  • 完全集成的表面安装 50 端子 16.00 mm × 14.00 mm LGA_CAV 封装

ADMV7320 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 升频器，可在直流至 2 GHz 的中频 (IF) 输入范围和 81 GHz 至 86 GHz 的射频 (RF) 输出范围之间工作。该套件使用由 6× 本地振荡器 (LO) 倍频器驱动的镜像抑制混频器。混频器输出后接可变增益放大器 (VGA) 和功率放大器 (PA)，提供 33 dB（典型值）的转换增益。提供差分 I 和 Q 混频器输入，并可通过适用于直接转换应用的差分 I 和 Q 基带波形进行驱动。或者，可以针对单端应用使用一个外部 90° 混合和两个外部 180 混合来驱动输入。

ADMV7320 采用完全集成的表面安装 50 端子 16.00 mm × 14.00 mm 芯片阵列小外形无铅腔面 (LGA_CAV) 封装。ADMV7320 的工作温度范围为 −40°C 至 +85°C。

应用

  • E 频段通信系统
  • 高容量无线回程
  • 测试与测量
  • 航空航天和防务
ADMV7320
E 频段升频器 SiP，81 GHz 至 86 GHz
ADMV7320 Functional Block Diagram ADMV7320 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADMV7320

ADMV7320 评估板

立即购买 更多内容

特性和优点

  • 利用板载 LDO 稳压器简化加电
  • 利用电位计进行增益调节和器件偏置调节
  • 可选择使用连接器跳线绕过 LDO 稳压器

产品详情

ADMV7320-EVALZ 评估板将 ADMV7320 与低压差 (LDO) 稳压器、电位计和波导背板结合在一起，可以快速轻松地评估 ADMV7320。利用 LDO 稳压器，可以由 ±5 V 直流电源为 ADMV7320 加电。利用电位计，可以针对各个增益范围进行栅极调节。

ADMV7320 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 上变频器，工作频率范围为 81 GHz 至 86 GHz。

有关完整详细信息，请参阅 ADMV7320 数据手册，在使用 ADMV7320-EVALZ 时，必须同时参阅该数据手册和本用户指南。
EVAL-ADMV7320
ADMV7320 评估板

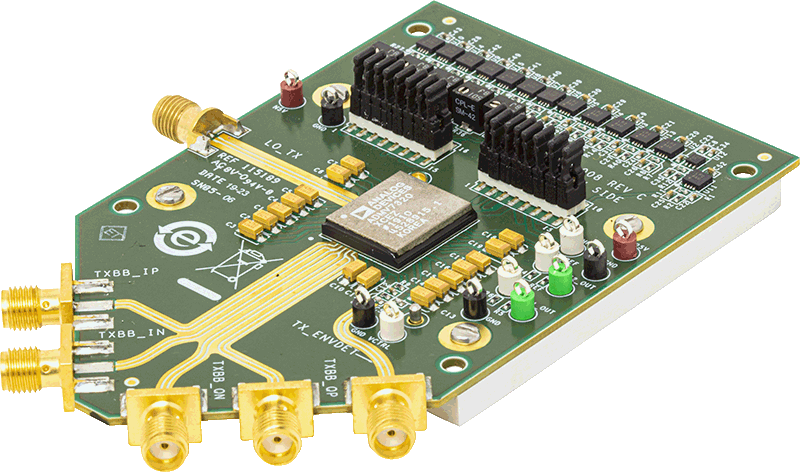

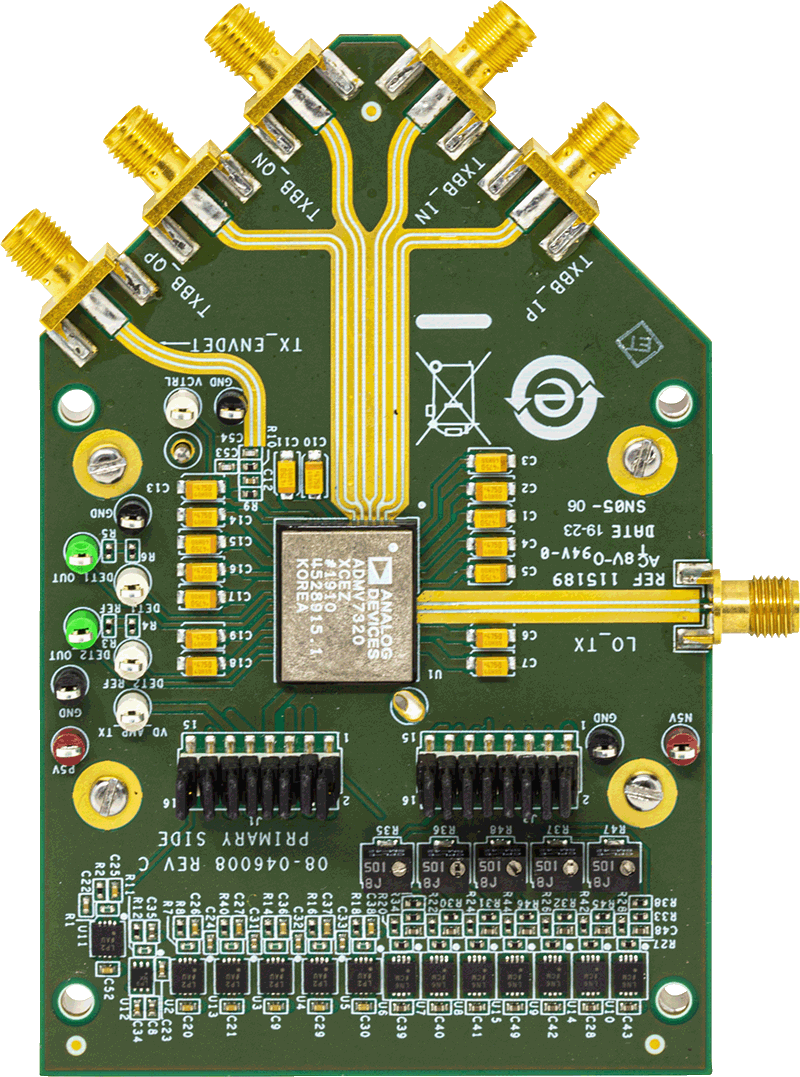

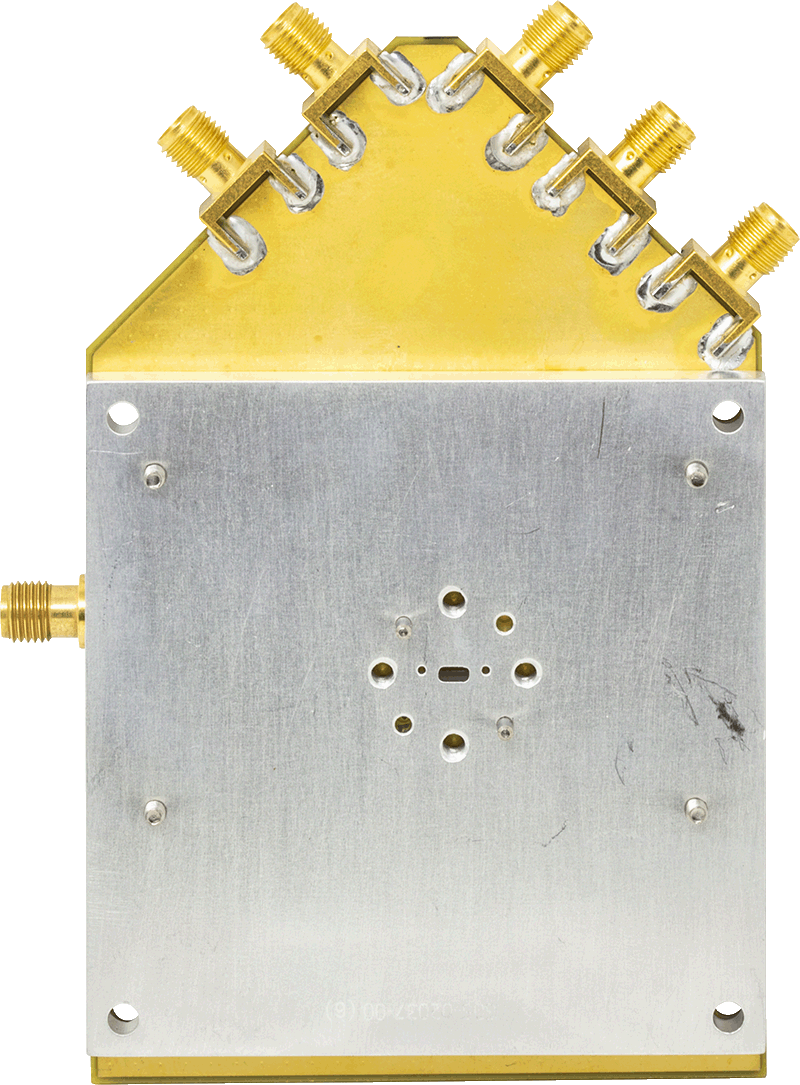

ADMV7320 Evaluation Board ADMV7320 Evaluation Board ADMV7320 Evaluation Board
