ADM2867E

5.7 kV RMS全双工25 Mbps信号和电源隔离RS-485收发器,提供±15 kV IEC ESD保护

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 5.7 kV rms隔离RS-485/RS-422收发器
  • 集成低辐射的隔离式DC-DC转换器
  • 符合EN55032 B类标准,在2层PCB上具有裕量
  • 电缆反相智能特性
    • 校正A、B、Y和Z总线引脚上的反向电缆连接,同时保持完整的接收器故障安全特性
  • RS-485 A、B、Y和Z引脚提供ESD保护
    • IEC61000-4-2接触放电:≥±12 kV
    • IEC61000-4-2空气放电:≥±15 kV
  • 高速数据速率:25 Mbps (ADM2865E/ADM2867E)
  • 用于EMI控制的低速500 kbps数据速率(ADM2861E/ADM2863E)
  • 灵活的电源
    • 输入VCC电源电压范围:3 V至5.5 V
    • 逻辑VIO电源电压范围:1.7 V至5.5 V
    • VSEL引脚用于选择5 V(VCC > 4.5 V)或3.3 V的VISO电源电压
  • PROFIBUS兼容5 V VISO
  • 宽工作温度范围:−40°C至+105°C
  • 高共模瞬变抗扰度:250 kV/μs
  • 短路、开路和输入悬空接收器故障安全
  • 支持196总线节点(接收器输入阻抗:72 kΩ)
  • 完全支持热插拔(无毛刺上电/关断)
  • 安全和法规认证(申请中)
  • CSA元件验收通知5A、DIN V VDE V 0884-11、UL 1577、CQC11-471543-2012、IEC 61010-1
  • 28引脚、细间距SOIC_W封装(10.15 mm × 10.05 mm),超过8.0 mm的爬电距离和电气间隙
更多细节
show more Icon

ADM2867E和同一系列中的待定产品(在数据手册中,每页顶部为浅蓝色,文本为灰色)均为5.7 kV rms信号和电源隔离式RS-485收发器。这些器件使用隔离电源和接地引脚上的两个小型外部0402铁氧体,通过了符合EN 55032 B类标准的辐射发射测试,在2层印刷电路板(PCB)上具有裕量。该器件集成了低电磁干扰(EMI)、隔离式DC-DC转换器,无需外部隔离电源。该隔离栅不受系统级电磁兼容性(EMC)标准的影响。该系列的隔离器器件在RS-485 A、B、Y和Z引脚上提供±12 kV接触和±15 kV空气IEC61000-4-2 ESD保护。这些器件还具有电缆反相引脚,允许用户快速校正A、B、Y和Z总线引脚上的反向电缆连接,同时保持完整的接收器故障安全性能。

提供在长电缆传输中针对低速进行优化的压摆率限制版本,且最大数据速率为500 kbps。提供半双工和全双工版本。该全双工通用器件支持独立的驱动器和接收器电缆反相,以实现额外的灵活性。

“待定产品”部分提供有关以下待定产品的其他初始信息:ADM2861E、ADM2863E和ADM2865E(参见数据手册中的表21)。

数据手册中的表17显示了每个通用器件的概要说明。

应用

  • 采暖、通风和空调 (HVAC) 网络
  • 工业现场总线
  • 楼宇自动化
  • 公共设施网络
  • 电表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADM2867EBRNZ
  • HTML
  • HTML
ADM2867EBRNZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

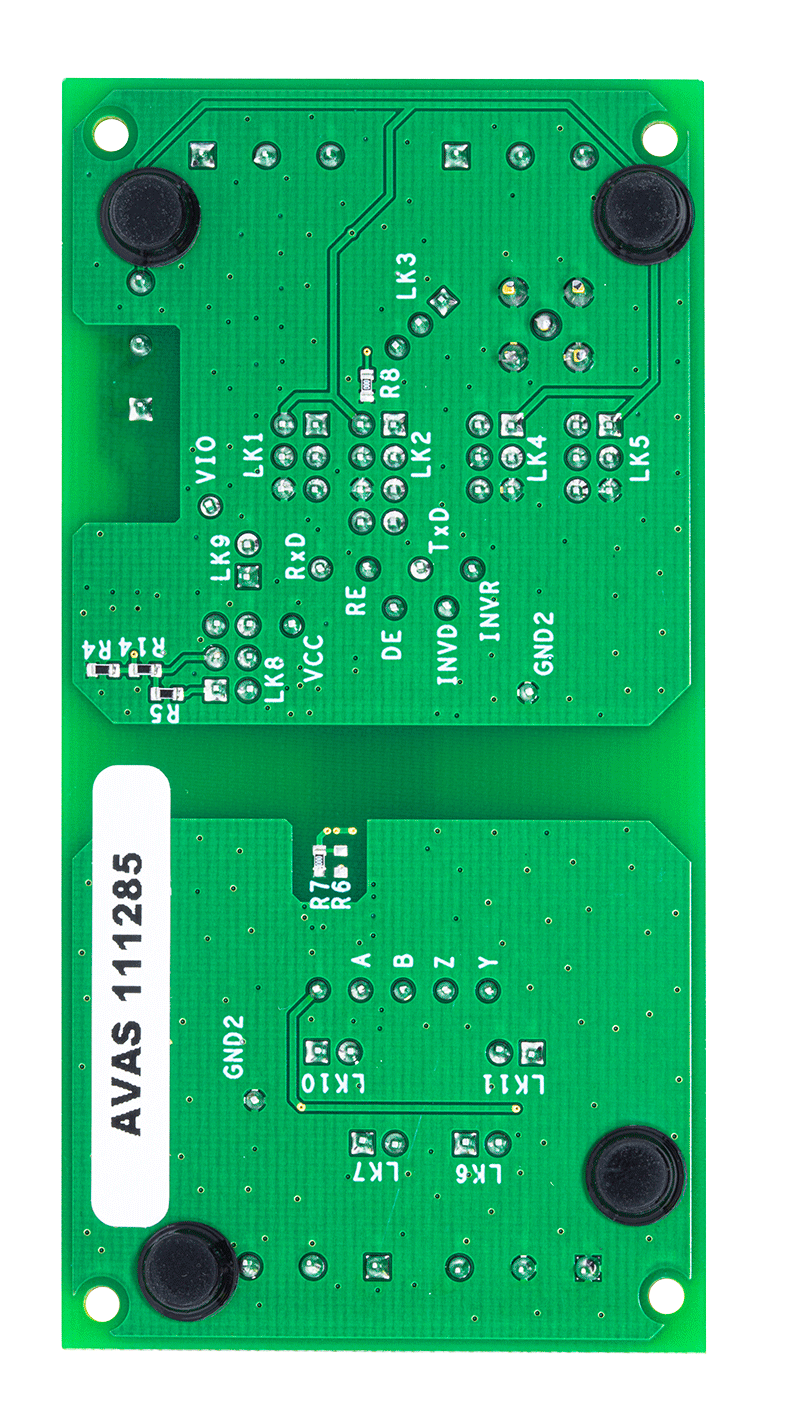

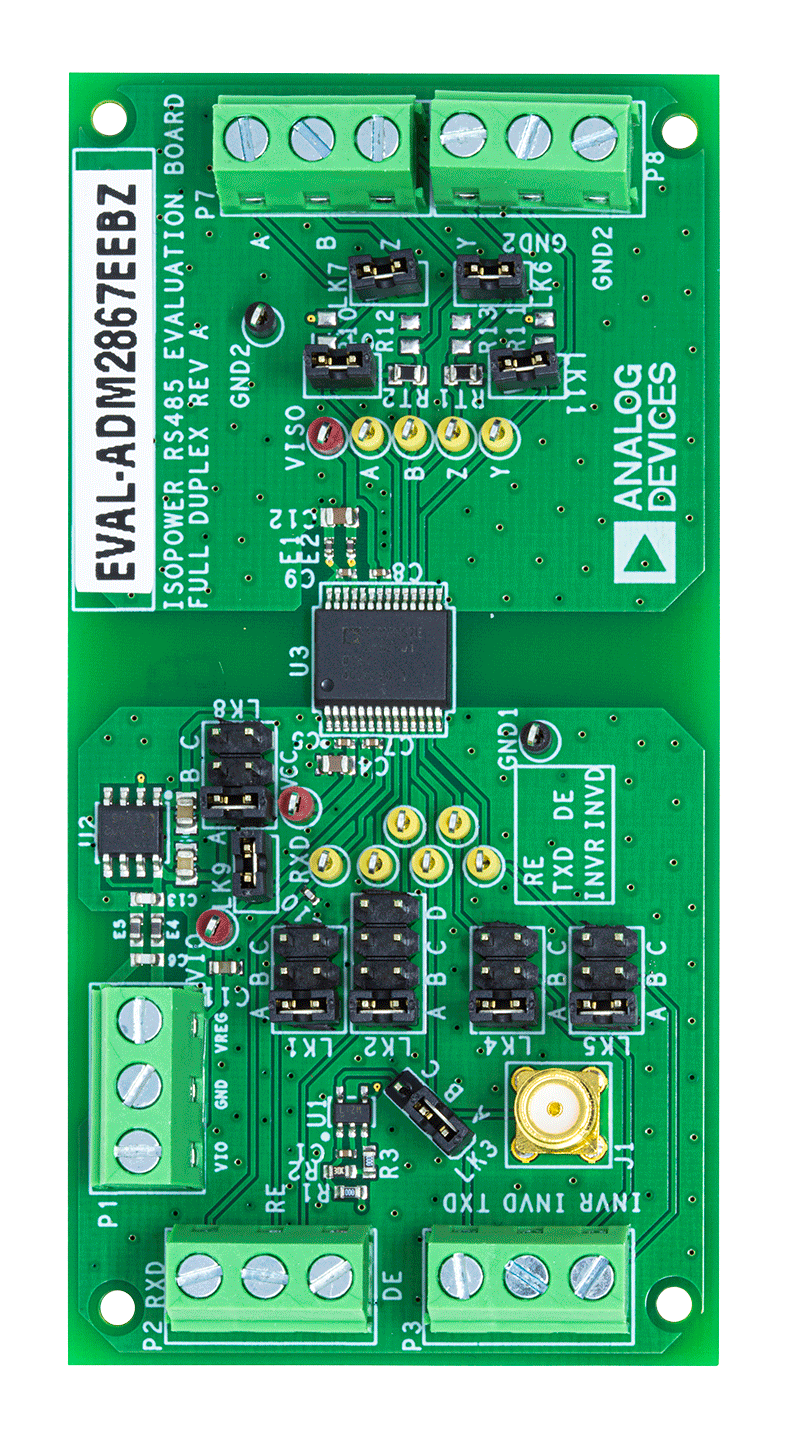

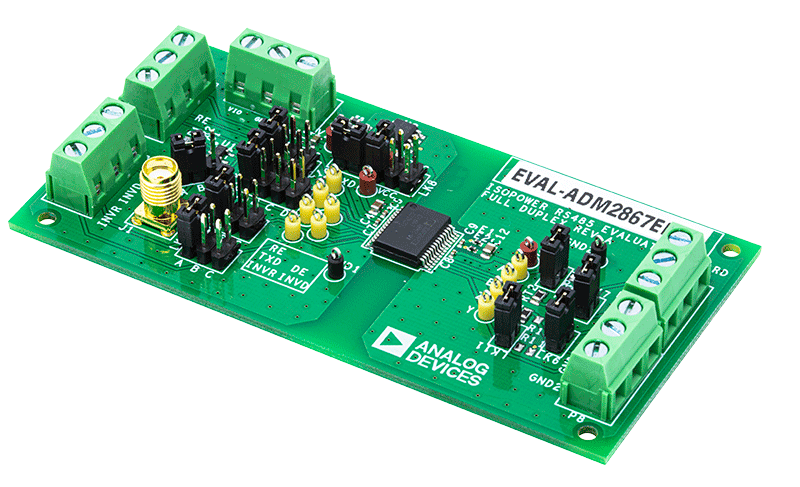

EVAL-ADM2867EEBZ

ADM2867E Evaluation Board

zoom

EVAL-ADM2867EEBZ

ADM2867E Evaluation Board

ADM2867E Evaluation Board

特性和优点

  • Simplified evaluation of the 25 Mbps ADM2867E RS-485 transceiver
  • 2-layer PCB compliant to EN 55032 Class B radiated emissions
  • Footprint for 10.15 mm × 10.05 mm, 28-lead SOIC_W_FP package with >8.0 mm creepage and clearance
  • On-board ADP7104 LDO regulator with jumper options for simplified evaluation in 5 V or 3.3 V configuration
  • Flexible, low voltage VIO supply rail to interface with I/O nodes as low as 1.7 V
  • Selectable 3.3 V or 5 V isolated supply voltage options available
  • IEC 61000-4-2 ESD protection on the A, B, Y, and Z pins
  • ±12 kV contact discharge and ±15 kV air discharge
  • SMA connector for high speed 25 Mbps TxD input signal
  • Optional on-board LTC6900 oscillator to provide TxD input signal
  • Screw terminal blocks for power connections, digital signals, and RS-485 signals
  • Jumper-selectable enable and disable for digital input signals
  • Resistors and footprints for termination and loopback test
  • Test points to measure all signals

产品详情

The EVAL-ADM2867EEBZ allows the simplified, efficient evaluation of the 5.7 kV rms ADM2867E signal and power isolated RS-485 transceiver.

The ADM2867E features an integrated, isolated, dc-to-dc converter that provides power to the isolated side of the device with no additional ICs required.

An on-board ADP7104 low dropout (LDO) regulator accepts an input voltage of 3.3 V to 20 V and regulates the voltage to a selectable 3.3 V or 5 V supply for the VCC pin of the ADM2867E. The LDO regulator can be bypassed to power the VCC pin of the ADM2867E directly.

A flexible logic VIO supply allows the device to operate with a digital input/output (I/O) voltage from 1.7 V to 5.5 V, which enables communication with modern nodes using either a 1.8 V or 2.5 V power supply. The VIO pin can also be supplied from the ADP7104 regulated supply.

The EVAL-ADM2867EEBZ comes with options to evaluate the ADM2867E in an individual system. Digital and RS-485 bus signals are accessible via the screw terminal blocks on the EVALADM2867EEBZ. Each digital input can be configured via the on-board jumper options.

Alternative methods can provide the transmit data input (TxD) signal to the device. An optional LTC6900 oscillator is included on the EVAL-ADM2867EEBZ and can be configured to provide a clock signal as the TxD digital input within a 1 kHz to 20 MHz range. For optimal signal integrity, use the on-board Subminiature Version A (SMA) connector to connect an external TxD signal at high data rates up to 25 Mbps.

The EVAL-ADM2867EEBZ has a footprint for the full duplex, isolated, RS-485 transceiver in a 10.15 mm × 10.05 mm, 28-lead, small outline, wide body with fine pitch (SOIC_W_FP) package. The EVAL-ADM2867EEBZ is populated with the ADM2867E 5.7 kV rms, isolated RS-485 transceiver.

For full details on the ADM2867E, see the ADM2867E data sheet, which must be used in conjunction with this user guide when using the EVAL-ADM2867EEBZ.
