ADM1281

推荐用于新设计

具有 PMBus 接口的热插拔控制器和数字电源及能量监视器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • ADM1278 的直接替代品
  • ±0.3% 精度,IOUT,VIN,VOUT 和温度的 12 位 ADC
  • 短路响应时间为 290 纳秒
  • 检测到 FET 健康故障时关断
  • 恒定功率折返,实现更严格的 FET SOA 保护
  • 具有可编程警告和关断阈值的远程温度检测功能
  • 电阻可编程 5 mV 至 25 mV VSENSE 限流值
  • 可编程启动限流值
  • 1% 准确度的 UV、OV 和 PWRGD 阈值
  • 分离热插拔和电源监视器输入,以允许额外的外部 ADC 滤波
  • 报告一段时间内的电力和能源消耗
  • 用于电流、电压和功率的峰值检测寄存器
  • PROCHOT 功率调节功能
  • PMBus 快速模式兼容接口
  • 采用 32 引脚 5 mm x 5 mm LFCSP 封装

ADM1281 是一种高压大电流热插拔控制器,可将该控制器板从带电的背板上安全地卸下或插入。它还具有通过集成的 12 位模数转换器(ADC)回读电流、电压、功率和温度的功能,可使用 PMBus™ 接口进行访问。负载电流是使用内部电流检测放大器来测量的,该放大器通过 HS+ 和 HS− 引脚测量电源路径中检测电阻两端的电压。默认限流值为 20 mV,但如果需要,可以调整此限制。

ADM1281 通过 GATE 引脚控制电源路径中外部 N 沟道 FET 的栅极电压,从而限制流过检测电阻的电流。检测电压以及负载电流维持在预设的最大值以下。ADM1281 通过限制 FET 在电流达到最大值时保持导通的时间来保护外部 FET。该限流时间通过选择连接到 TIMER 引脚的电容器来设置。此外,还采用恒定功率折返方案来控制上电和故障条件下 MOSFET 的功率耗散。可以设置此功率的级别以及定时器调节时间,以确保 MOSFET 保持在安全工作区域(SOA)限制内。

如果发生短路事件,快速内部过流检波器会在 290 纳秒内做出响应并发出信号让栅极关闭。2400 mA 下拉套件确保快速 FET 响应。

ADM1281 具有过压(OV)和欠压(UV)保护功能,可使用 UV 和 OV 引脚上的外部电阻分压器进行编程。可以使用 PWRGD 信号检测输出电源何时有效,并使用 PWGIN 引脚准确监控输出。

ADM1281 采用 32 引脚 LFCSP 封装,带有 RETRY 引脚,可配置为在发生过流故障时自动重试或锁断。

应用

  • 服务器
  • 电力监控和控制/电力预算
  • 电信和数据通信设备

ADM1281
具有 PMBus 接口的热插拔控制器和数字电源及能量监视器
ADM1281 Typical Application Circuit ADM1281 Pin Configuration ADM1281 Pin Configuration ADM1281 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源


工具及仿真模型

LTpowerPlay®

LTpowerPlay®是一款功能强大且基于Windows的开发环境,支持凌力尔特的数字电源系统管理(PSM)产品。

打开工具

设计工具 1


评估套件

eval board
EVAL-ADM1281-AZ

特性和优点

  • ADM1281 的全功能评估套件板
  • 采用 12 V、73 A 和 3 mF 设计进行填充和测试
  • 特殊的 N-MOSFET 尺寸适用于不同封装
  • 支持最多五个并联检测电阻
  • 支持最多 6 个并联 FET
  • LED 指示的状态输出
  • 宽输入电压范围最高值 20V
  • FET 温度测量功能
  • 支持多块板级联设置
  • 拨动开关和按钮开关可轻松控制输入
  • 支持 PMBus 通信

产品详情

EVAL-ADM1281-AZ 是适用于 ADM1281 的一款功能完备的评估板。该电路板布局清晰地展示了所有外围元件和热插拔电源路径。该布局还能充分提升电路板为电源路径上的某些关键元件提供散热的能力,从而允许对高电流热插拔设置进行评估。

五个检测电阻槽和六个多封装 FET 槽提供了极大的灵活性并允许广泛的应用设置。

多个测试点可轻松访问所有关键点和引脚。七个 LED 可直接视觉指示电路板状态的变化,例如电源输入、输出、IC 电源良好输出、故障输出、电流检测输出和通用输出(GPO)。AD7291 8 通道、I2C、12 位逐次逼近型模数转换器(SAR ADC)允许用户测量 CSOUT 等电压和其他引脚电压,以及通过 I2C 总线实时读取环境电路板温度。

该评估板支持 I2C 通信,允许用户与 ADM1281 进行通信。该评估板还支持级联设置,因此多个评估板可以连接在一起并共享同一个 I2C 总线。

该评估板与热插拔和电源监控器评估软件以及 LTpowerPlay 工具完全兼容,可从 ADM1281 产品页面下载。

用户需要 USB-SDP-CABLEZ 或 DC1613A USB-to-I2C 串行接口才能使用评估软件工具。

标准评估板已预安装并经过测试,采用 12 V、73 A 热插拔设计,支持 3 mF 输出电容。

mF 输出电容。ADM1281 的完整规格可在 ADI 公司提供的 ADM1281 数据手册中找到,使用 EVAL-ADM1281-AZ 评估板时,必须结合本用户指南进行查阅。

EVAL-ADM1281-AZ

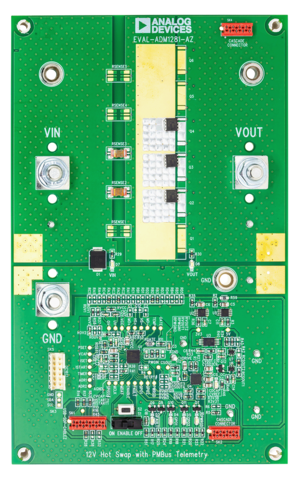

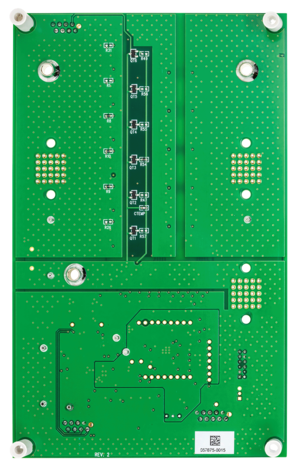

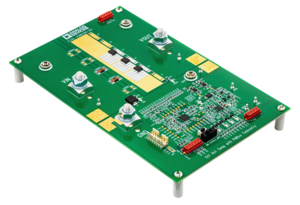

EVAL-ADM1281-AZ - Angle view EVAL-ADM1281-AZ - Bottom view EVAL-ADM1281-AZ - Top view
