ADEMA124

推荐用于新设计

4 通道和 7 通道 ΣΔ ADC 同时采样，使用 SPI

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 4 通道或 7 通道高性能、同时采样 Σ-Δ ADC
    • 信噪比高达 105dB
    • 可编程采样率高达 64kSPS
    • 宽输入电压范围：±1.2VPK，848mVRMS 满量程
    • 高阻抗、差分输入
  • 内部基准电压温度系数：典型值 5ppm/°C
  • 集成数字积分器和高通滤波器，可与罗氏线圈配合使用
  • 有效供电后 0.5ms 内即可快速启动第一个样本集
  • 篡改检测模式，低功耗，电池备用
  • 具有双向 CRC 和菊花链功能的 4 线 SPI
  • 多个 ADC 设备的简单同步
  • 每个通道的增益、相位和偏移补偿
  • 唯一 SPI 可读零件 ID 寄存器
  • 7 通道 ADC 功耗仅 18mW
  • 宽温度范围：−40°C 至 +125°C
  • 紧凑型 32 引脚 5mm x 5mm LFCSP 封装

ADEMA124/ADEMA127 是 4 通道和 7 通道同时采样 24 位 Σ-Δ 模数转换器 (ADC)，非常适合用于多相或分相电能计量应用。ADEMA124/ADEMA127 与分压器、分流器和隔离电流传感器（如电流互感器和罗氏线圈）兼容。

ADEMA124/ADEMA127 包括独立的硬件和 DSP 滤波器，可在每个 ADC 通道上实现增益、相位和偏移补偿。ADEMA124/ADEMA127 还具有定制补偿和 DSP 功能，其中包括积分器和二阶高通滤波器，以允许简化的 Rogowski 传感器实现。典型用例的 DSP 滤波器系数会自动加载，并可用于定制滤波器特性。

对于给定的输出采样率，sinc 补偿、LPF 和 DSP 抽取 2 功能可将可用模拟带宽扩展高达 70%。高带宽使 ADEMA124/ADEMA127 适用于 IEC 61000-4-30 电能质量 A 级和 S 级电表。ADEMA124/ADEMA127 可用于符合有功电能标准 IEC 62053-21、IEC 62053-22、OIML R46ANSI 和 C12.20 以及无功电能标准 IEC 62053-23、IEC 62053-24 和 EN 50470-3 的系统。ADEMA124/ADEMA127 可用于断路器和保护继电器，特别是与 Rogowski 传感器配合使用，因为其启动时间仅为 0.5ms。

ADEMA124/ADEMA127 具有灵活的 SPI 接口，可用于配置和数据检索。菊花链 SPI 接口允许单个 SPI 端口同时为多个兼容 ADC 提供服务，从而节省主机微控制器上的许多引脚。此外，SPI 端口以菊花链方式兼容 2 通道和 3 通道隔离式 ADC ADE9112/ADE9113。为了保持 ADC 波形数据的完整性，可以使用独立的循环冗余校验 (CRC) 来检测传入和传出 SPI 数据包中的错误以及配置寄存器的偶然变化。

应用

  • 多想电能计量器
  • 分相电能表
  • 分支电路监控
  • 配电单元
  • 电能质量监控
  • 断路器
  • 保护继电器
  • 电动汽车供电设备
ADEMA124
4 通道和 7 通道 ΣΔ ADC 同时采样，使用 SPI

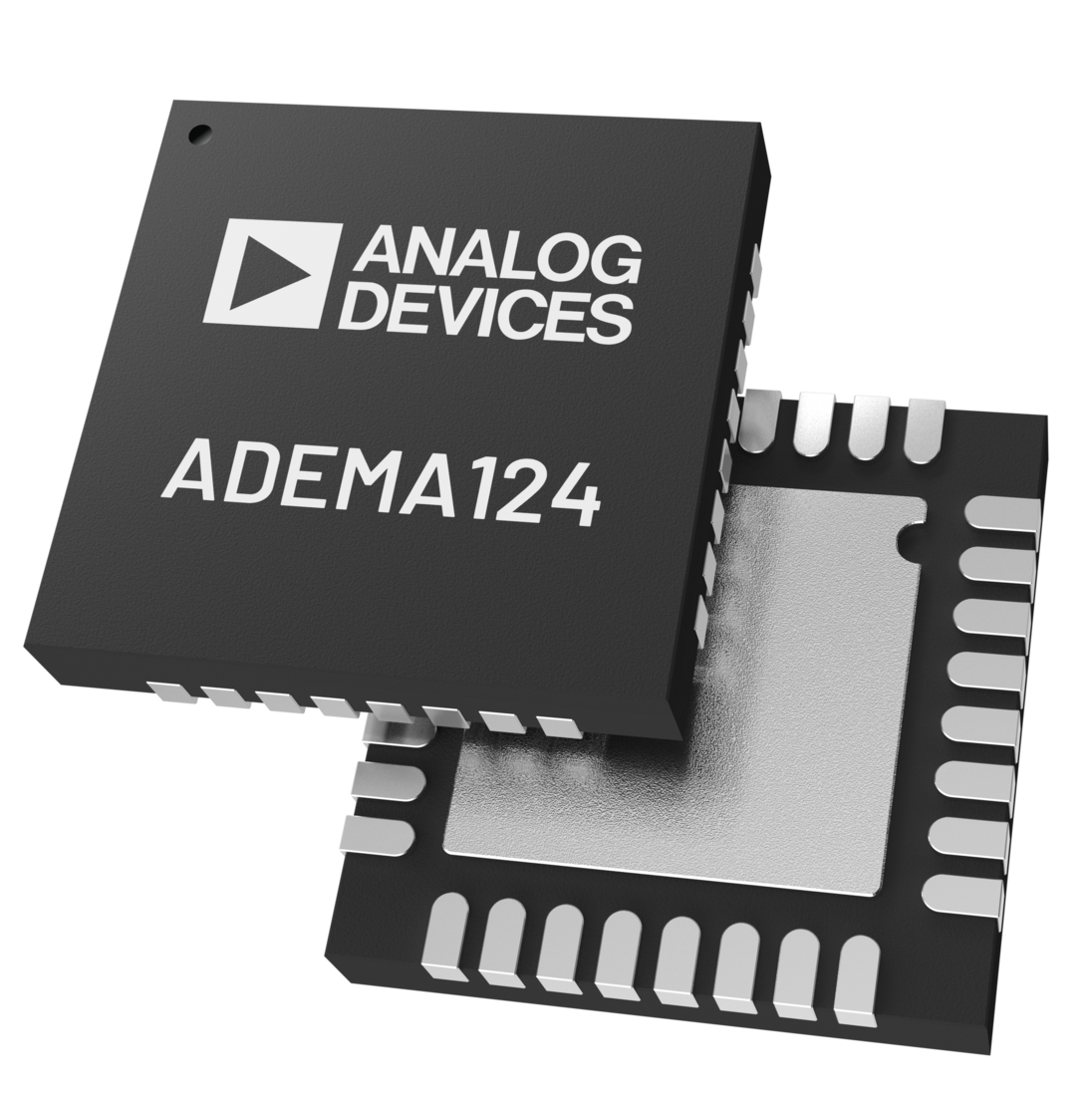

ADEMA124 Functional Block Diagram ADEMA124/ADEM127 Circuit Diagram ADEMA124 Pin Configuration ADEMA124 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

硬件生态系统

部分模型 产品周期 描述
线性稳压器 1
ADP7105
推荐用于新设计 20 V、500 mA低噪声LDO稳压器，具有软启动功能
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADEMA127

使用 SPI 评估 ADEMA124/ADEMA127 同时采样 4 通道和 7 通道 ΣΔ ADC

立即购买 更多内容

特性和优点

产品详情

EVAL-ADEMA127KTZ 是一款双板评估套件，用于同时采样 4 通道 ADEMA124 和 7 通道 ADEMA127 ΣΔ ADC。EVAL-ADEMA127KTZ 评估板配置为三相电表。该套件包括用于 A 相、B 相和 C 相以及中性电流测量的电流互感器 (CT)。应用 MCU 板包括 STM32H573。该套件可通过 ACE 软件环境中的 GUI 进行接口连接。GitHub 上提供的 ADEMA124/ADEMA127 的 ADC 驱动器库也可以上传到应用 MCU 板。

ADEMA124/ADEMA127 的完整规格可在ADI公司提供的 ADEMA124/ADEMA127 数据手册中找到，使用 EVAL-ADEMA127KTZ 评估板时必须参考本用户指南。

有关当前原理图、印刷电路板 (PCB) 和物料清单 (BOM)，请参阅 EVAL-ADEMA127 产品页面。
EVAL-ADEMA127
使用 SPI 评估 ADEMA124/ADEMA127 同时采样 4 通道和 7 通道 ΣΔ ADC

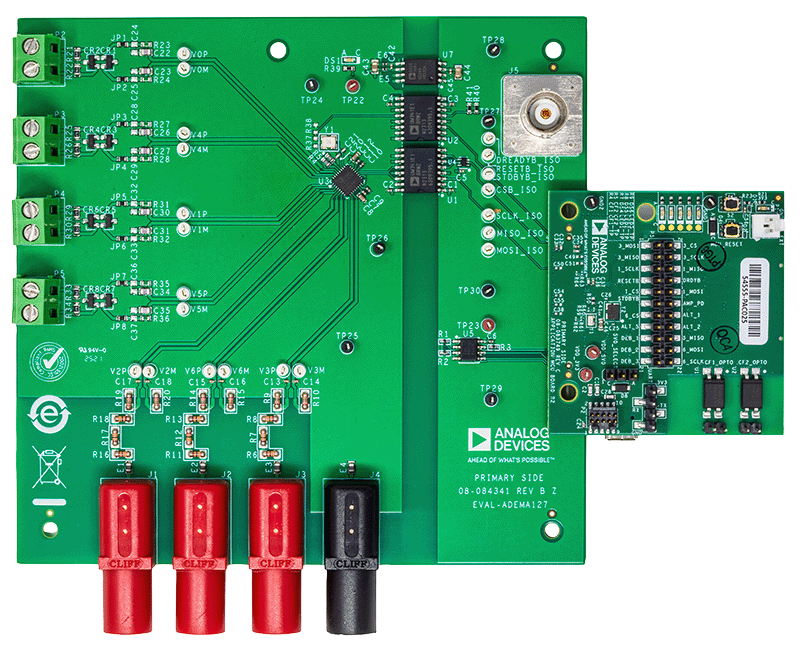

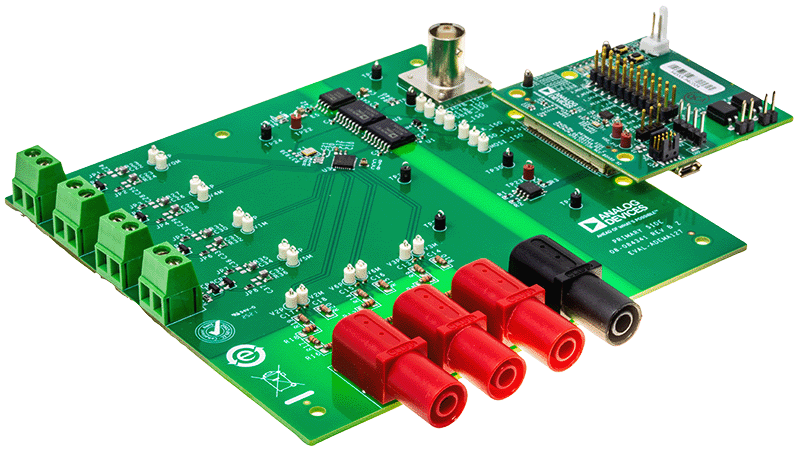

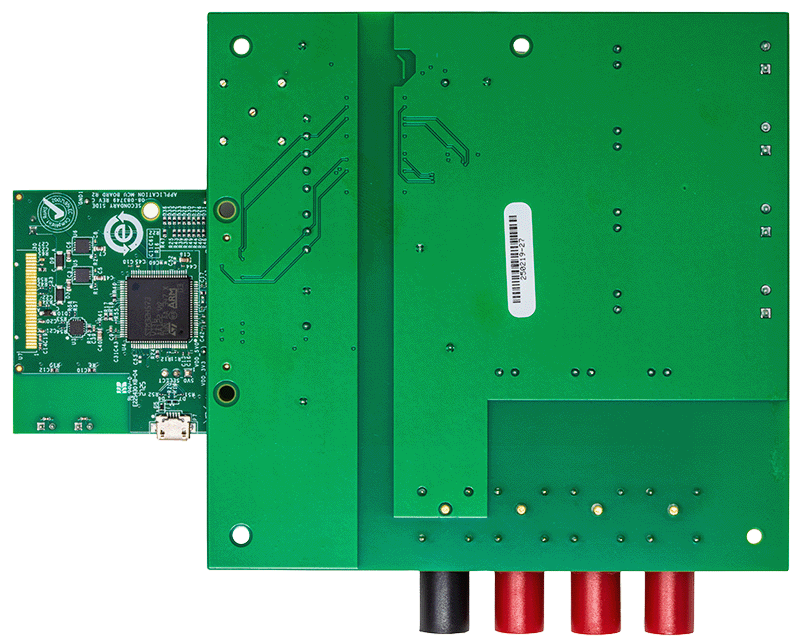

EVAL-ADEMA127 Board Photo Angle View EVAL-ADEMA127 Board Photo Top View EVAL-ADEMA127 Board Photo Bottom View
