MAX77961

製造中

25VIN 3A/6AOUT USB-Cバックブーストチャージャ、FET内蔵、2S/3Sリチウムイオンバッテリ用

業界最高効率のUSB Type-C/Power Deliveryバックブーストチャージャ、FETおよびパワーパス内蔵

データシート (Rev. 1) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • 入力動作範囲：3.5V～25.4V (耐圧：30VDC)
  • ピーク効率：97% (2Sバッテリ、9VIN/7.4VOUT/1.5AOUT時)
  • ピーク効率：97% (3Sバッテリ、15VIN/12.6VOUT/2AOUT時)
  • MAX77960
    • 設定可能な入力電流制限：100mA～3.15A
    • 設定可能な定電流充電：100mA～3A
  • MAX77961
    • 設定可能な入力電流制限：100mA to 6.3A
    • 設定可能な定電流充電：100mA to 6A
  • リモート差動電圧検出
  • スイッチング周波数：600kHz
  • Smart Power Selectorパワーパスによるシステム即時オン
  • 充電セーフティタイマー
  • サーマルフォールドバックループによるチップ温度安定化
  • 適応型入力電流制限(AICL)および入力電圧安定化による入力電源管理
  • 10mΩのBATT-SYSスイッチ、最大10Aの過電流スレッショルド
  • 逆バックモード：5.1V/3A (USB OTGに対応)
  • JEITA準拠(NTCサーミスタモニタ使用)
  • I2Cまたは抵抗で設定可能
  • 30ピンFC2QFN (4mm × 4mm)
MAX77961
25VIN 3A/6AOUT USB-Cバックブーストチャージャ、FET内蔵、2S/3Sリチウムイオンバッテリ用
MAX77960、MAX77961：簡易ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 3

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
バッテリ・モニタ ＆ 残量ゲージ 1
MAX17205
製造中 SHA-256認証内蔵、スタンドアロンModelGauge m5残量ゲージ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 2

評価用キット

eval board
schematic 1

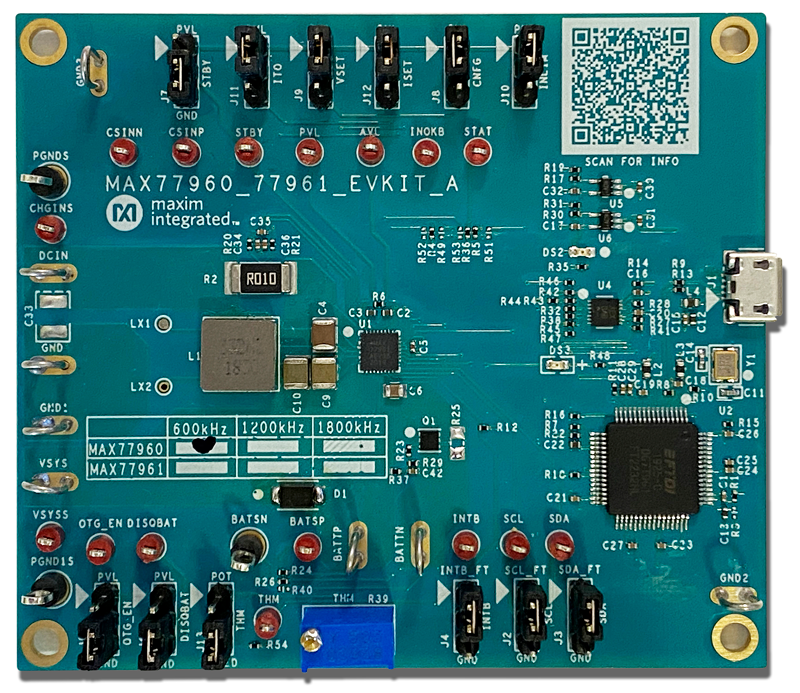

MAX77961EVKIT-06

MAX77960/MAX77961の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 2S/3Sリチウムイオンバッテリ用FET内蔵USB Type-CバックブーストチャージャのMAX77960/MAX77961を評価
  • 3.5V～25.4Vの入力動作範囲を実証
  • 最大3A (MAX77960)/6A (MAX77961)の充電を実証
  • USB-OTG機能を実証
  • ボード上のダミーサーミスタによってJEITA準拠を実証
  • 実装および試験済み
  • I2Cシリアルインタフェース

製品詳細

MAX77960/MAX77961の評価キット(EVキット)は、3A/6A USB Type-C®バックブーストチャージャのMAX77960/MAX77961を評価する完全実装および試験済み表面実装プリント基板(PCB)です。

MAX77960/MAX77961のEVキットは、I2C通信インタフェースを内蔵したIC評価ボードおよびUSB micro-Bケーブルを備えています。このEVキットとともに使用するためのWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト(www. maximintegrated.com/jp/products/MAX77960およびwww.maximintegrated.com/jp/products/MAX77961)からダウンロード可能です。このEVキットのGUIソフトウェアを使用するには、Windows 7またはそれ以降が必要です。

アプリケーション

  • 2および3セルバッテリ動作機器
  • バッテリバックアップ
  • デジタルスチル、ビデオ、およびアクションカメラ
  • ドローン
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 医療機器、ヘルスおよびフィットネスモニタ
  • パワーツール
  • スマートフォン、タブレット、および2-in-1ラップトップ
  • USB Type-C給電広入力充電アプリケーション
  • ワイヤレススピーカー

eval board
schematic 2
MAX77961EVKIT-06

MAX77960/MAX77961の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 2S/3Sリチウムイオンバッテリ用FET内蔵USB Type-CバックブーストチャージャのMAX77960/MAX77961を評価
  • 3.5V～25.4Vの入力動作範囲を実証
  • 最大3A (MAX77960)/6A (MAX77961)の充電を実証
  • USB-OTG機能を実証
  • ボード上のダミーサーミスタによってJEITA準拠を実証
  • 実装および試験済み
  • I2Cシリアルインタフェース

製品詳細

MAX77960/MAX77961の評価キット(EVキット)は、3A/6A USB Type-C®バックブーストチャージャのMAX77960/MAX77961を評価する完全実装および試験済み表面実装プリント基板(PCB)です。

MAX77960/MAX77961のEVキットは、I2C通信インタフェースを内蔵したIC評価ボードおよびUSB micro-Bケーブルを備えています。このEVキットとともに使用するためのWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイト(www. maximintegrated.com/jp/products/MAX77960およびwww.maximintegrated.com/jp/products/MAX77961)からダウンロード可能です。このEVキットのGUIソフトウェアを使用するには、Windows 7またはそれ以降が必要です。

アプリケーション

  • 2および3セルバッテリ動作機器
  • バッテリバックアップ
  • デジタルスチル、ビデオ、およびアクションカメラ
  • ドローン
  • ハンドヘルドコンピュータおよび端末
  • ハンドヘルドラジオ
  • 医療機器、ヘルスおよびフィットネスモニタ
  • パワーツール
  • スマートフォン、タブレット、および2-in-1ラップトップ
  • USB Type-C給電広入力充電アプリケーション
  • ワイヤレススピーカー

eval board
schematic 3
schematic 4
schematic 5
MAX77963EVKIT

MAX77963の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • MAX77963（2S/3Sリチウムイオン・バッテリ用FETを内蔵したUSB Type-C昇降圧チャージャ）の性能を評価
  • 入力電圧範囲：3.5V～23Vを実証
  • 最大3.2Aまでの充電を実証
  • USB-OTG機能を実証
  • オンボード・ダミー・サーミスタによるJEITA準拠を実証
  • 8チャンネル12ビットSAR ADCを実証
  • スペクトラム拡散を実証
  • 組み立てとテストが完了済み
  • I2Cシリアル・インターフェース

製品詳細

MAX77963の評価用キット（EVキット）は、3.2A USB Type-C®昇降圧チャージャMAX77963を評価する、組み立てとテストが完了済みの表面実装プリント回路基板（PCB）です。

MAX77963 EVキットには、I2C通信インターフェース内蔵のIC評価用ボードとUSB Micro-Bケーブルが同梱されています。このEVキットで使用できるWindows®ベースのグラフィカル・ユーザ・インターフェース（GUI）ソフトウェアが提供されており、アナログ・デバイセズのWebサイト（www.analog.com/max77963evkit）からダウンロードできます。このEVキットのソフトウェアを使用するには、Windows 7以降のWindowsオペレーティング・システムが必要です。

eval board
schematic 6
schematic 7
schematic 8
MAX77963EVKIT

MAX77963の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • MAX77963（2S/3Sリチウムイオン・バッテリ用FETを内蔵したUSB Type-C昇降圧チャージャ）の性能を評価
  • 入力電圧範囲：3.5V～23Vを実証
  • 最大3.2Aまでの充電を実証
  • USB-OTG機能を実証
  • オンボード・ダミー・サーミスタによるJEITA準拠を実証
  • 8チャンネル12ビットSAR ADCを実証
  • スペクトラム拡散を実証
  • 組み立てとテストが完了済み
  • I2Cシリアル・インターフェース

製品詳細

MAX77963の評価用キット（EVキット）は、3.2A USB Type-C®昇降圧チャージャMAX77963を評価する、組み立てとテストが完了済みの表面実装プリント回路基板（PCB）です。

MAX77963 EVキットには、I2C通信インターフェース内蔵のIC評価用ボードとUSB Micro-Bケーブルが同梱されています。このEVキットで使用できるWindows®ベースのグラフィカル・ユーザ・インターフェース（GUI）ソフトウェアが提供されており、アナログ・デバイセズのWebサイト（www.analog.com/max77963evkit）からダウンロードできます。このEVキットのソフトウェアを使用するには、Windows 7以降のWindowsオペレーティング・システムが必要です。

eval board
schematic 9
MAX77958EVKIT-2S6

MAX77958、MAX77961の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 高電圧VBUS範囲
  • CC端子のVBUSへの短絡保護
  • Type-C対応およびUSB-PD対応
    • モード設定：DFP/UFP/DRP
    • Type-C 1.3およびPD3.0対応
    • ケーブル方向およびパワー・ロール検出
    • OCPを備えたVCONNスイッチ内蔵
    • Try.Snkステート対応
    • オーディオ対応
    • デバッグ・アクセサリ・シンク/ソース・モード対応
    • FRS (Fast Role Swap)初期シンク対応
    • PPS (Programmable Power Supply)シンク対応
  • BC1.2レガシー/独自規格チャージャ検出対応
    • D+/D-スイッチ内蔵
  • カスタム設定保存用のMTPメモリ
  • 水分検出および腐食防止
  • カスタム化スクリプト
  • I2Cでプログラム可能な設定
  • I2Cマスターによって外部チャージャまたはDC/DCコンバータICを制御
  • 9つの設定可能なGPIO (GPIO6はSID用)
    • 外部SuperSpeedマルチプレクサ/検出/IRQ
    • 外部電源またはFETのイネーブル/ディスエーブル
  • ボード上にI2Cインターフェースを実装
  • Windows 10対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX77958の評価用キット(EVキット)は、スタンドアロンUSB Type-CおよびPower DeliveryコントローラのMAX77958を実証する完全実装および試験済みプリント基板(PCB)です。

このEVキットは、以下の機能の容易な評価を可能にします。

  • USB Type-C検出/PD通信(略語についてはデータ・シートの表1を参照)
    • パワー・ロール(シンクおよびソース)、データ・ロール(UFPおよびDFP)検出
    • PDアダプタ検出およびPD通信
    • OCPを備えたVCONNスイッチ内蔵
    • パワー/データ・ロール交換
    • PPS (PPS対応PDアダプタを使用)
    • オーディオおよびデバッグ・アクセサリ・シンク/ソース・モード
    • ベンダー定義のメッセージ
  • BC1.2レガシー・チャージャ検出：SDP、CDP、DCPおよびDCDタイムアウト
  • I2CマスターによってコンパニオンICを制御
  • 9つの設定可能なGPIO (GPIO6はSID用)
このEVキットは、MAX77958のI2Cマスター機能を実証するためのMAX77961チャージャを備えています。MAX77961は2S/3Sリチウムイオン・バッテリ・アプリケーション用の昇降圧(バックブースト)チャージャで、3.5V～25Vの入力電圧に対応し、最大6Aのプログラム可能な急速充電電流を備えています。MAX77961は、CONGピンの抵抗(R5)によって2セルまたは3セル・アプリケーションとして設定可能です。詳細についてはMAX77961のデータ・シートを参照してください。

MAX16904 (降圧コンバータ)がEVキット上に実装されており、5VをVCONNピンに供給します。MAX77958がソース・パワー・ロールの場合、MAX77958はGPIO2を使用して降圧コンバータをイネーブルします。

Micro-B USBケーブルがパッケージに同梱され、Windows® PCのUSBポートからMAX77958のスレーブI2Cポートへのインターフェースとして機能します。Windowsベースのソフトウェアが、MAX77958の機能を実行するための使いやすいインターフェースを提供します。

アプリケーション

  • カメラ
  • ゲーム機
  • ハンドヘルド機器
  • ヘルスケアおよび医療機器
  • 産業機器PoE-USB Type-Cアダプタ
  • モニタ
  • その他のUSB Type-C機器
  • ポータブル機器
  • パワーバンク
  • スマートフォン
  • タブレット

eval board
schematic 10

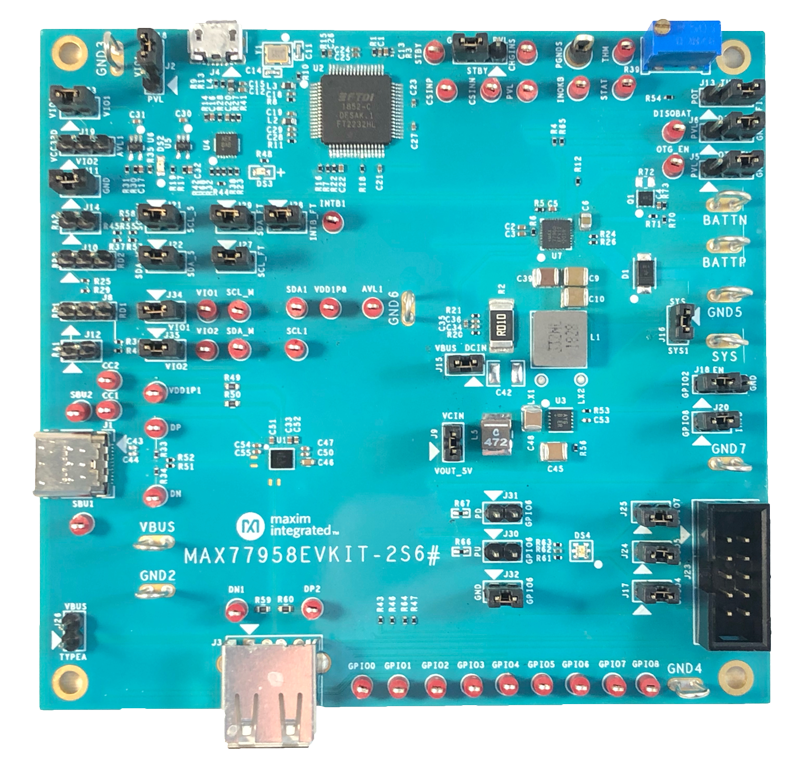

MAX77958EVKIT-2S6
