MAX77932C
8Aデュアルフェーズスイッチトキャパシタコンバータ
すべて表示
業界最高効率、最低IQのインダクタレスDC-DCコンバータ、2Sリチウムイオンバッテリ用、小型7mm2 WLPパッケージ
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 8Aスイッチトキャパシタコンバータ
- 2S-1Sバッテリ電圧変換(VOUT = VIN/2)
- パワースイッチ内蔵
- 低IQ：30µA (動作時)、4µA (シャットダウン時)
- 設定可能な電流およびタイムアウトを備えたソフトスタート
- 設定可能な入力過電圧ロックアウト
- 設定可能な出力過電圧ロックアウト
- 設定可能な過電流保護
- 設定可能なスイッチング周波数：0.25MHz～1.5MHz
- 過熱警告および保護
- チップイネーブル入力
- パワーグッドインジケータ出力
- 周波数ディザリング
- 割込みを備えたI2Cインタフェース
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

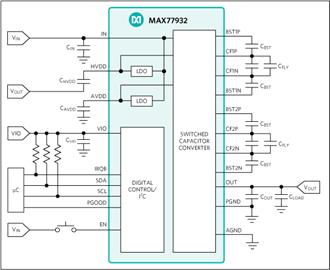

MAX77932Cはスタンドアロン、デュアルフェーズスイッチトキャパシタコンバータで、8Aの出力電流を供給し入力電圧を2分の1にするパワースイッチを内蔵しています。このICは、2Sリチウムイオンバッテリを利用して1S相当の電圧で動作する回路に給電するアプリケーションに最適です。また、このデバイスは1Sから2Sバッテリ構成へと移行するアプリケーションにも最適です。このICは2Sバッテリ電圧を1S相当の出力に変換し、既存のダウンストリームの1S電源アーキテクチャの維持を可能にすることによってこの移行を簡素化します。
このICのインダクタレススイッチトキャパシタコンバータトポロジは、全体の実装面積を小型化し回路の最大高を削減します。その最大1.5MHzの高スイッチング周波数は必要なコンデンサのサイズと数を低減し、ソリューション実装面積をさらに最小化します。このICは、内蔵の過電圧、低電圧、過電流、および過熱保護で安全な動作を確保するとともに、内蔵の周波数ディザリングでEMIを最小限に抑えます。小型ソリューションサイズ、より低いEMI、および保護機能以外に、このICのクラスをリードする98.5%のピーク効率によって熱設計が簡素化されるため、民生、医療、および産業アプリケーションに最適です。
このICは、双方向シリアルデータライン(SDA)およびシリアルクロックライン(SCL)で構成されるI2C対応、2線式シリアルインタフェースを備えています。このICは、最大3.4MHzのSCLクロックレートに対応します。OCP、OVLOまたはUVLOスレッショルド、スイッチング周波数、ソフトスタート電流、および時間などのコンバータのパラメータは、I2Cインタフェースを介して容易に調整可能です。このICは、30µA (動作時)および4µA (シャットダウン時)の低自己消費電流です。このICは小型、鉛フリー、42ピンウェハレベルパッケージ(WLP) (2.4mm × 2.8mm、0.4mmピッチ)で提供されます。
アプリケーション
- スマートフォン/タブレット
- ウルトラブックコンピュータ
- Chromebook
- デジタル一眼/ミラーレスカメラ
- パワーバンク
- 2Sリチウムイオンバッテリアプリケーション
- スマートフォン直接充電
- ポータブルプリンタ
- ポータブルゲーム機
- モバイルポイントオブセール(mPOS)機器
- トランシーバ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX77932C
資料
Filters
1つが該当
-
すべて
-
データシート
-
技術記事
-
すべて
-
English
データシート
1
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX77932CEWO+ |
42-WLCSP-N/A
|
|
|
| MAX77932CEWO+T |
42-WLCSP-N/A
|
|
- MAX77932CEWO+
- ピン／パッケージ図
-
42-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX77932CEWO+T
- ピン／パッケージ図
-
42-WLCSP-N/A
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 30, 2021
- 2143_CANCELLATION
DESIGN
MAX77932CEWO+
製造中
MAX77932CEWO+T
製造中
5 24, 2021
- 2143
DESIGN
MAX77932CEWO+
製造中
MAX77932CEWO+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 30, 2021
- 2143_CANCELLATION
DESIGN
5 24, 2021
- 2143
DESIGN
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX77932EVKIT
MAX77932Cの評価キット
製品の詳細
MAX77932の評価キット(EVキット)は、8AデュアルフェーズスイッチトキャパシタコンバータのMAX77932Cを評価する完全実装および試験済み表面実装PCBです。
MAX77932のEVキットは、I2C通信インタフェースを内蔵したIC評価ボードおよびUSB micro-Bケーブルを備えています。このEVキットとともに使用するためのWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが提供され、マキシムのウェブサイトwww.maximintegrated.com/jp/products/MAX77932Cからダウンロード可能です(設計リソースタブ内)。このEVキットのソフトウェアを使用するには、Windows 7またはそれ以降のWindowsオペレーティングシステムが必要です。
アプリケーション
- 2Sリチウムイオンバッテリアプリケーション
- Chromebook
- デジタル一眼/ミラーレスカメラ
- モバイルポイントオブセール(mPOS)機器
- ポータブルゲーム機器
- ポータブルプリンタ
- パワーバンク
- スマートフォン直接充電
- スマートフォンおよびタブレット
- 双方向無線
- ウルトラブックコンピュータ
資料
評価用キット1
ツールおよびシミュレーション 1
ソフトウェア開発 2
リファレンス・デザイン 1

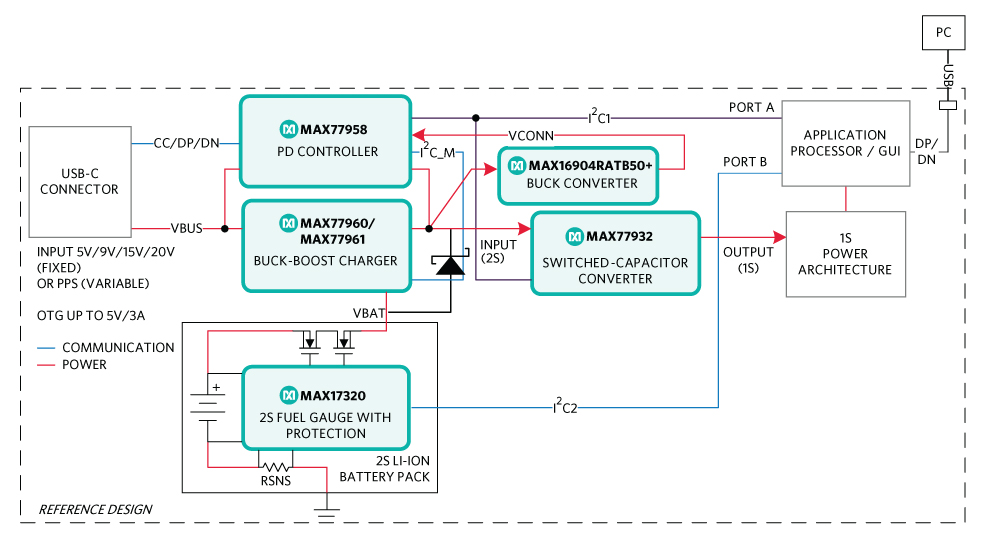

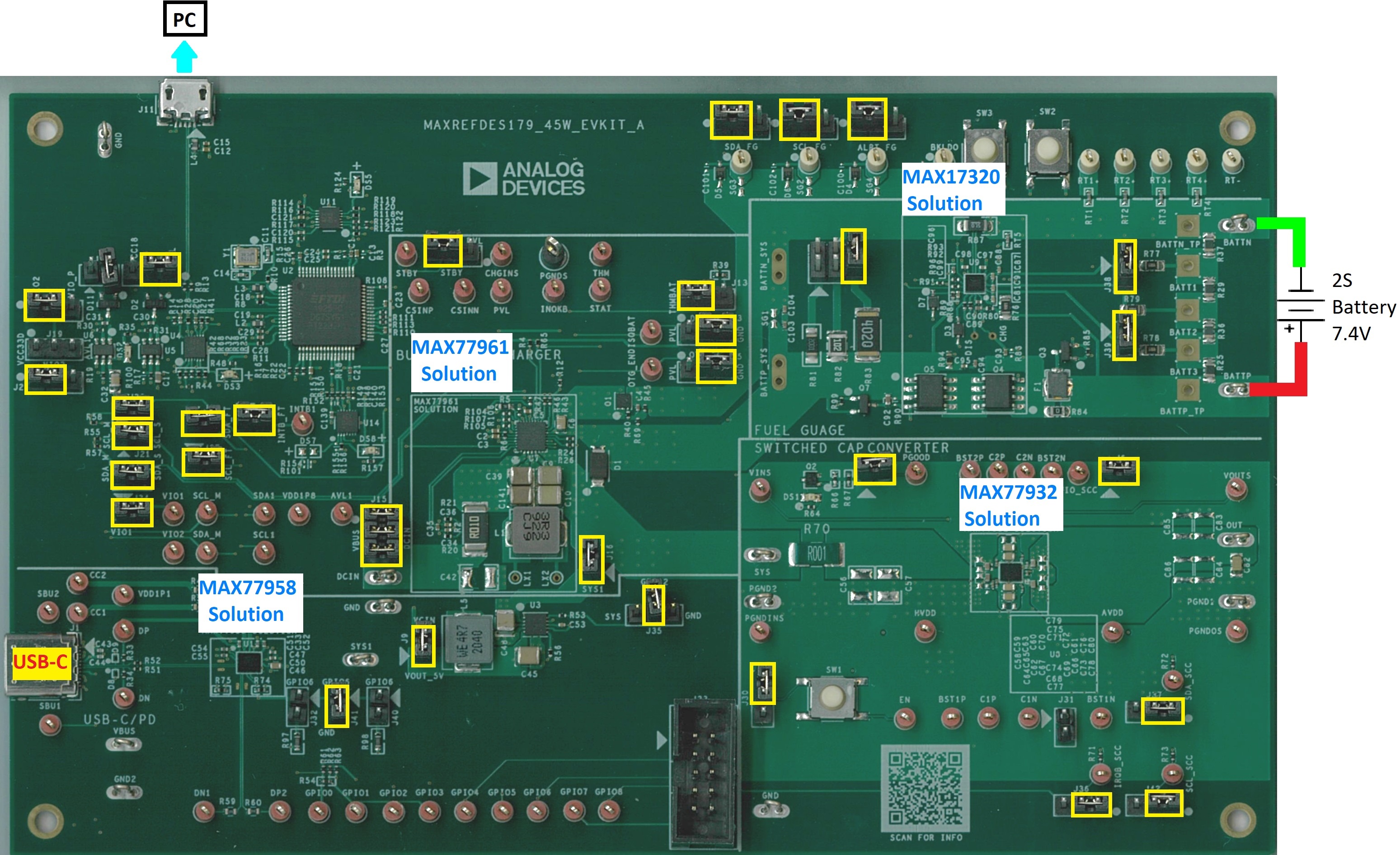

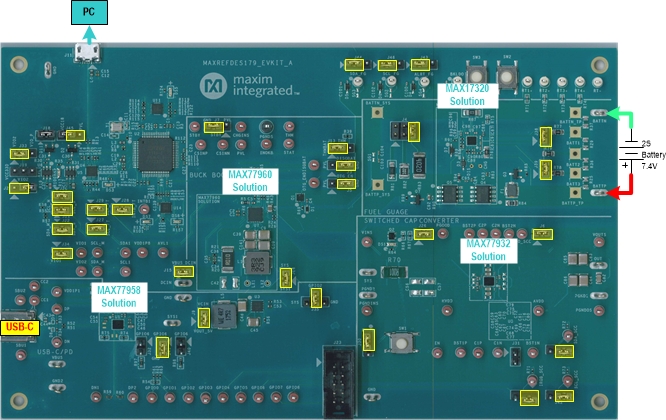

MAXREFDES179
