MAX1725-MAX1726_jp: 12V、超低IQ、低ドロップアウトリニアレギュレータ Data Sheet (Rev. 1)1/11/2006PDF610K
製品概要
機能と利点
- 消費電流:2µA
- バッテリ逆挿入保護
- 入力電圧範囲:+2.5V~+12V
- 固定出力電圧:1.8V、2.5V、3.3Vおよび5V (MAX1726)
- 可変出力電圧:1.5V~5V (MAX1725)
- 保証出力電流:20mA
- 出力電圧精度:1.5%
- 出力コンデンサ:小型1µF
- 短絡保護
- サーマル保護
- パッケージ:超小型5ピンSOT23
製品概要
MAX1725/MAX1726は、最長のバッテリ寿命を必要とする低電力アプリケーション用の超低消費電流、低ドロップアウトリニアレギュレータです。能率の悪いPNP設計と比べて、MAX1725/MAX1726のPMOSパス素子は全動作範囲およびドロップアウト状態において2µAの超低消費電流を維持します。MAX1725/MAX1726は消費電力が非常に小さいにも関わらず、出力精度は1.5%と高く、僅か1µFの出力容量で良好な負荷過渡応答を実現します。
これらのレギュレータは入力電圧範囲が+2.5V~+12Vと広いため、2つのリチウムイオン(Li+)セルおよび9Vバッテリで駆動される機器に最適です。その他の特長としては、バッテリ逆挿入保護、短絡保護およびサーマル保護機能が挙げられます。
MAX1725は、外部抵抗分圧器を使用して可変1.5~5V出力を提供します。MAX1726は出荷時設定の1.8V、2.5V、3.3Vまたは5Vの出力電圧を提供します(フルデータシートの「型番」を参照)。いずれも超小型5ピンSOT23パッケージで提供されています。
アプリケーション
- バッテリ駆動アラーム
- 産業用制御システム
- マイクロコントローラ電源
- PDAおよびハンディターミナル
- リアルタイムクロックバックアップ電源
- 遠隔トランスミッタ
- スマートバッテリパック/充電器
- 煙検出器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
汎用標準電源製品の選択ガイド9/21/2020PDF4M

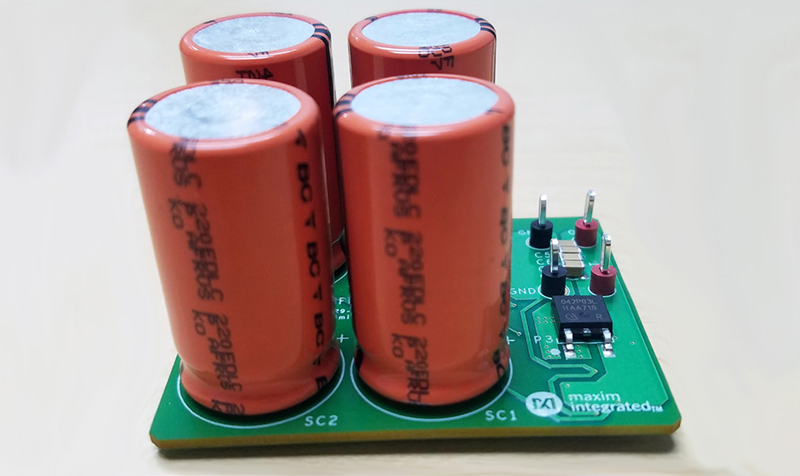

リファレンス・デザイン (1)
