製品概要
機能と利点
- 入力電圧範囲：4V～28V
- 自己消費電流：8µA (max)
- シャットダウン消費電流：1µA以下
- ピン選択出力：
- 3.3Vまたは5V (MAX1615)
- 可変1.24V～28V (MAX1616)
- 出力電流：30mA
- 初期出力精度：±2%
- 過熱保護
- パッケージ：5ピンSOT23
- 低コスト

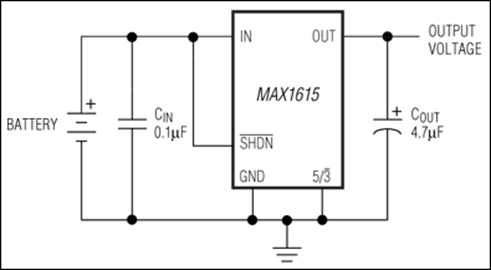

製品概要
MAX1615/MAX1616は、高電圧バッテリを使用する機器のCMOS RAMおよびマイクロコントローラ(µC)に常にオンしたキープアライブ電源を提供する、マイクロパワー5ピンSOT23リニアレギュレータです。主な特長として、広入力電圧範囲、低ドロップアウト電圧および低自己消費電流等が挙げられます。
MAX1615/MAX1616は無負荷消費電流が8µA (max)と小さいにもかかわらず、優れたライントランジェント応答およびAC PSRRを備えています。入力電源がバッテリからACアダプタに切り替わるときに生じる電源電圧の高速変化にさらされても、クリーンな固定5Vまたは3.3V出力(MAX1615)または可変1.24V～28V出力(MAX1616)を提供します。省スペースの5ピンSOT23パッケージは優れた熱特性を備え、最大571mWの電力消費を許容します。内部フの字過電流制限およびサーマルシャットダウン回路による障害保護機能を備えています。MAX1615/MAX1616は鉛フリーパッケージで現在入手可能です。
アプリケーション
- バッテリ駆動システム
- CMOS/RTCバックアップ電源
- マイクロコントローラ電源
- ノートブックコンピュータ
- PDAおよびハンディターミナル
- スマートバッテリパック/充電器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
