MAX20730

高集積、ステップダウンスイッチングレギュレータ、PMBus内蔵

すべて表示 showmore-icon

モノリシック集積、PMBus対応ステップダウンスイッチングレギュレータ、高電力密度および低部品数

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.67
特長
  • 高電力密度と低部品数
    • 全体ソリューションサイズ:509mm2 (インダクタおよび出力コンデンサを含む)
    • ピーク効率:90.8% (VDDH = 12VおよびVOUT = 1V)
    • 高速過渡応答:最大300A/µsの負荷ステップ過渡に対応
  • 最適化された部品性能と効率、設計時間の短縮
    • PMBus準拠インタフェースによるテレメトリとパワーマネージメント
    • デジタルバスを介して電圧、電流、および温度をレポート
  • システムとICの自己保護機能による電源の信頼性向上
    • オープン回路検出を備えた差動リモートセンス
    • ヒカップ過電流保護
    • 設定可能なサーマルシャットダウン
製品概要
show more Icon

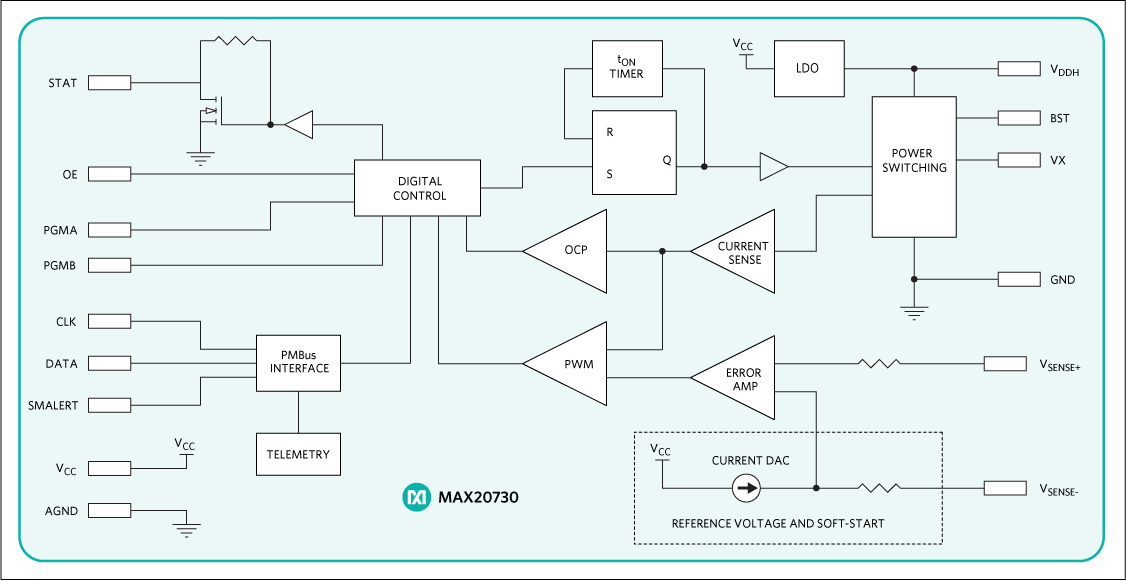

MAX20730は、4.5V~16Vで動作し25A (max)の負荷を必要とするアプリケーション用の全機能内蔵、高効率スイッチングレギュレータで、PMBusを備えています。このシングルチップレギュレータは、ネットワーク、データ通信、および通信機器用の高精度出力電圧と優れた過渡応答を備えた非常に小型、高効率の給電ソリューションを提供します。

このICは、PMBusまたは専用の設定端子に接続するコンデンサと抵抗を介して設定可能な広範囲の機能を提供します。この機能を使用して、特定のアプリケーション用に動作を最適化することができるため、部品数を削減し、レギュレータの性能とシステムコスト間の適切なトレードオフを設定することができます。設定が容易なため、同じ設計を複数のアプリケーションに使用することができます。

このICは、保護およびテレメトリ機能を内蔵しています。正と負のサイクル単位の過電流保護および過熱保護は、堅牢な設計を確保します。入力低電圧ロックアウトは、入力電圧が仕様範囲外の場合にデバイスをシャットダウンして動作を防止します。ステータス端子は、出力電圧が範囲内でシステムが安定化していることを示す出力信号を提供します。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.67

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20730EPL+
  • HTML
  • HTML
MAX20730EPL+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 20, 2019

- 1776A

ASSEMBLY

MAX20730EPL+

製造中

MAX20730EPL+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 20, 2019

- 1776A

arrow down

ASSEMBLY

MAX20730EPL+

製造中

MAX20730EPL+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX20730EVKIT

MAX20730の評価キット

zoom

MAX20730EVKIT

MAX20730の評価キット

MAX20730の評価キット

機能と利点

  • 高効率および高電力密度
  • 低部品数
  • 小型ソリューションサイズ
    • 509mm2 (インダクタおよび出力コンデンサを含む)
  • 最適化された性能
  • 設計時間を短縮
  • マキシムPMBusドングルおよびPowerTool GUIとインタフェース
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX20730の評価キット(EVキット)は、電圧レギュレータICのMAX20730を評価するためのリファレンスプラットフォームとして機能します。このシングルチップ、高集積スイッチングレギュレータは、最大25Aの新しい低出力電圧アプリケーション用の非常に小型、低コスト、高効率、高速、高精度、および高信頼性の給電ソリューションを提供します。詳細については、MAX20730 ICのデータシートを参照してください。

このEVキットは、MAX20730の完全実装および試験済みPCB実装で構成されます。広範なアプリケーションで柔軟性と使いやすさを提供するために、ジャンパピン、テストポイント、および入出力コネクタを備えています。評価ボードは、システム評価時に高di/dt負荷の接続が可能なエッジストリップ構成になっています。+VOUT接続は上面にあるのに対し、リターン(または-VOUT)は裏面にあり、上面のストリップを直接反映した形になっています。

負荷との接続は、出力ストリップに直接はんだ付けするか、またはJ8ターミナルブロックを使用します。

アプリケーション

  • 通信
  • ネットワーキング
  • サーバおよびストレージ機器
reference details image

MAXPOWERTOOL002

USB-to-PMBus Interface Dongle for Power Products

zoom

MAXPOWERTOOL002

USB-to-PMBus Interface Dongle for Power Products

USB-to-PMBus Interface Dongle for Power Products

製品の詳細

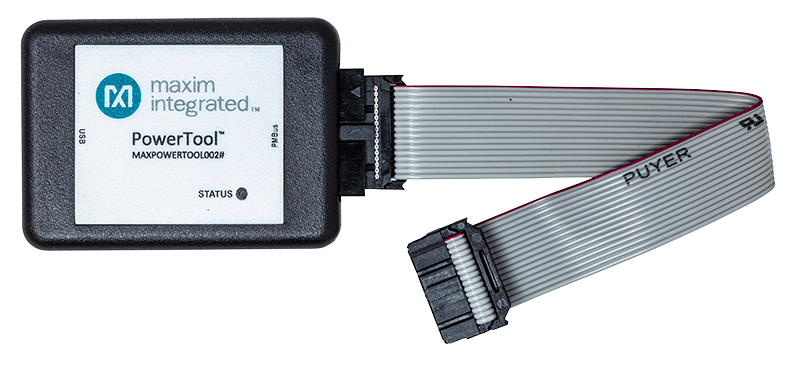

The MAXPOWERTOOL002# is an interface adapter between a host PC (IBM™-compatible) and Analog Devices' PMBus compatible eval boards for power solutions such as hot swaps, 12V multiphase controllers, and 12V point of load devices. The interface to the host PC is a standard type-A to mini-B USB cable. The interface to the eval board is through a 16-pin ribbon cable that carries the PMBus commands.

The MAXPOWERTOOL002# is intended to be used with Analog Devices’s Digital PowerTool GUI, and it works with the following devices: MAX20751, MAX20754, MAX20710, MAX20730, MAX20743, MAX20734, MAX20796, MAX20810, MAX20815, MAX16550, MAX16545B/C.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 1

MAXREFDES1131

0.72V/12A Supply for Xilinx Ultrascale+ FPGAs
