製品概要

機能と利点

  • 完全な昇降圧スイッチ・モード電源
  • 入力電圧より高い、低い、または等しい出力電圧
  • 広い入力電圧範囲:5V~36V
  • 12V/3A出力(入力6V)
  • 12V/6A出力(入力12V)
  • 12V/8.5A出力(入力24V)
  • 効率:最大97.5%
  • 入力および出力の平均電流制限値を調整可能
  • 入力電流と出力電流のモニタ
  • 出力電流の増加に備えて並列接続可能
  • 広い出力電圧範囲:1.2V~36V
  • 選択可能なスイッチング周波数:100kHz~800kHz
  • 同期範囲:200kHz~700kHz
  • 15mm × 15mm × 4.92mm BGAパッケージ

製品概要

LTM8055は、36V入力の昇降圧μModule®(マイクロモジュール)レギュレータです。スイッチング・コントローラ、パワー・スイッチ、インダクタ、および支持部品がパッケージに搭載されています。設計を完了するために必要な部品は、スイッチング周波数を設定する抵抗、出力電圧を設定する抵抗分割器、入力コンデンサ、および出力コンデンサだけです。入力および出力の平均電流レギュレーションなど、その他の機能は、わずか数点の部品で実装することができます。LTM8055は5V~36Vの入力電圧範囲で動作し、1.2V~36Vの範囲の出力電圧を安定化することができます。SYNC入力とCLKOUT出力により、同期が容易です。

LTM8055は、小型のオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8055はRoHSに準拠しています。

LTM8054 LTM8055 LTM8056
VIN (Operation) 36 36 58
VIN Abs Max 40 40 60
VOUT Abs Max 40 40 60
IOUT (Peak) 24VIN, 12VOUT 5.4 8.5 5.5
Package 15 × 11.25mm × 3.42mm BGA 15 × 15mm × 4.92mm BGA Pin and Function Compatible

アプリケーション

  • 高電力バッテリ駆動機器
  • 産業用制御
  • 太陽電池式電圧レギュレータ
  • 太陽電池式バッテリ充電

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

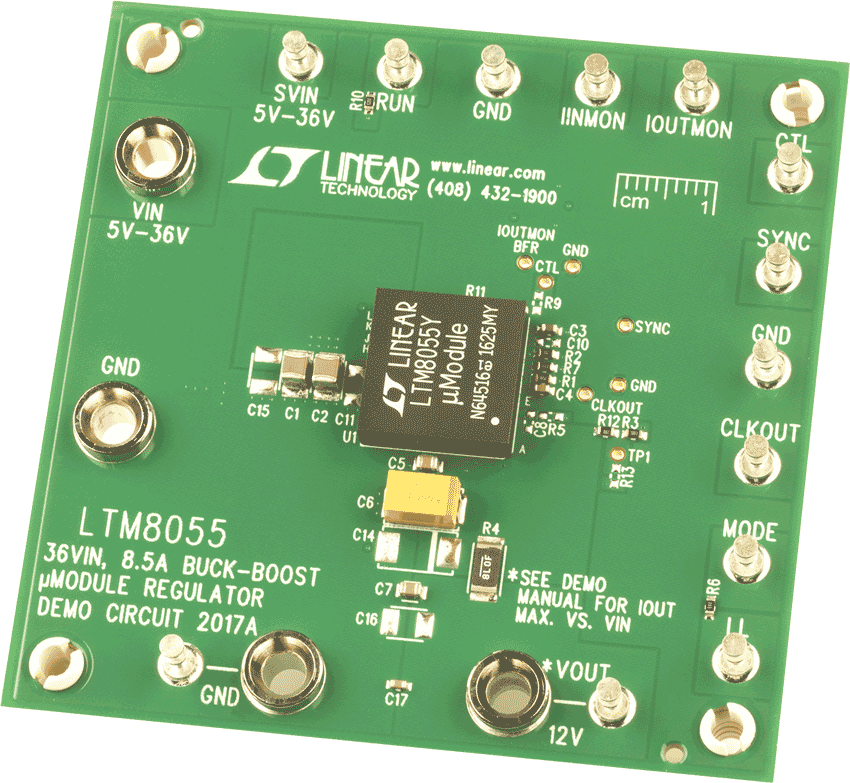

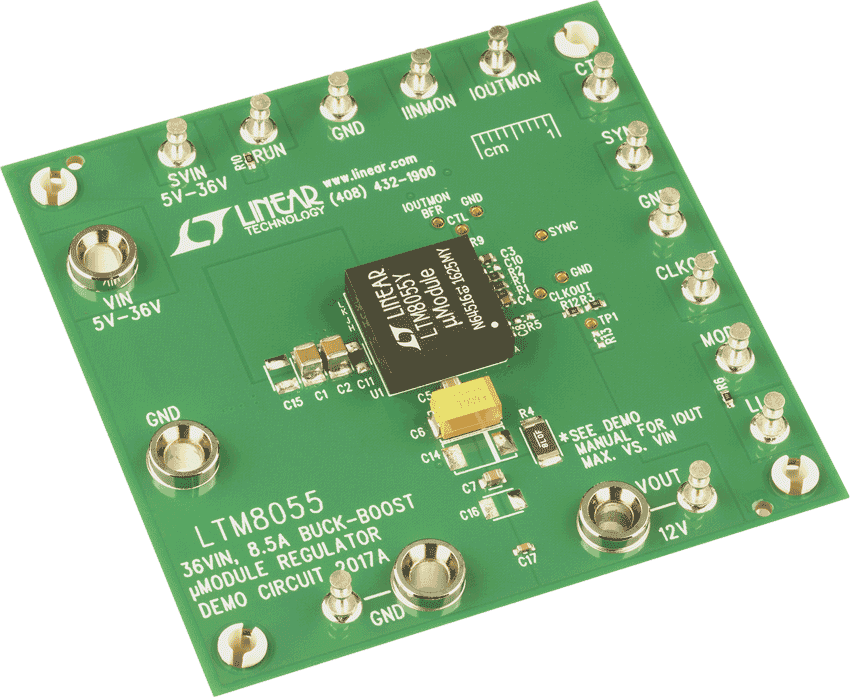

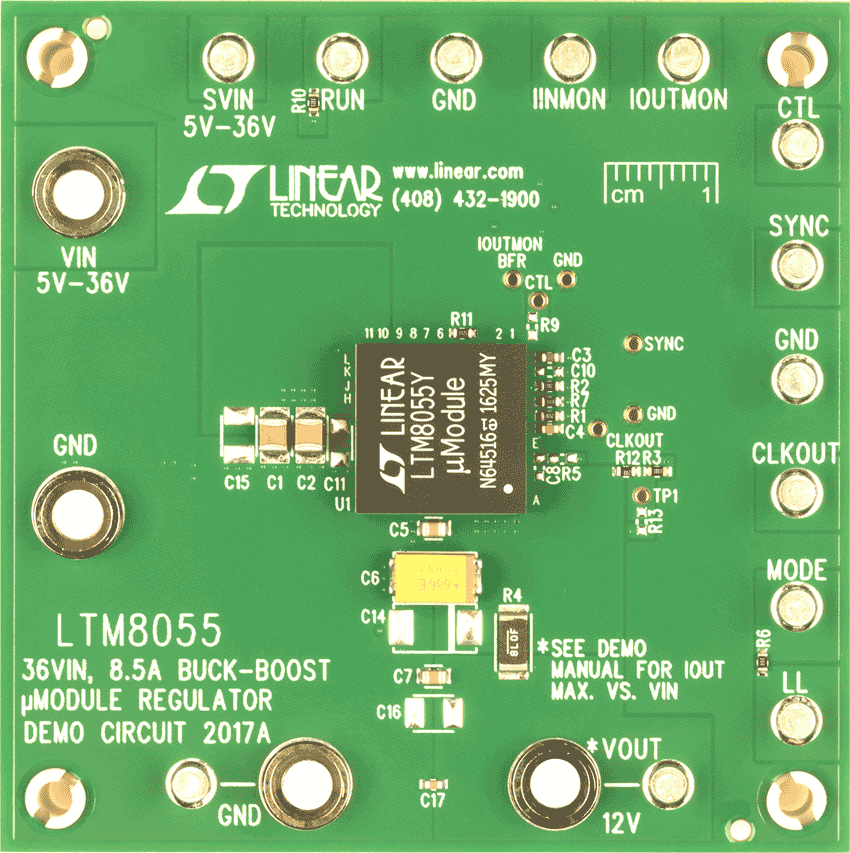

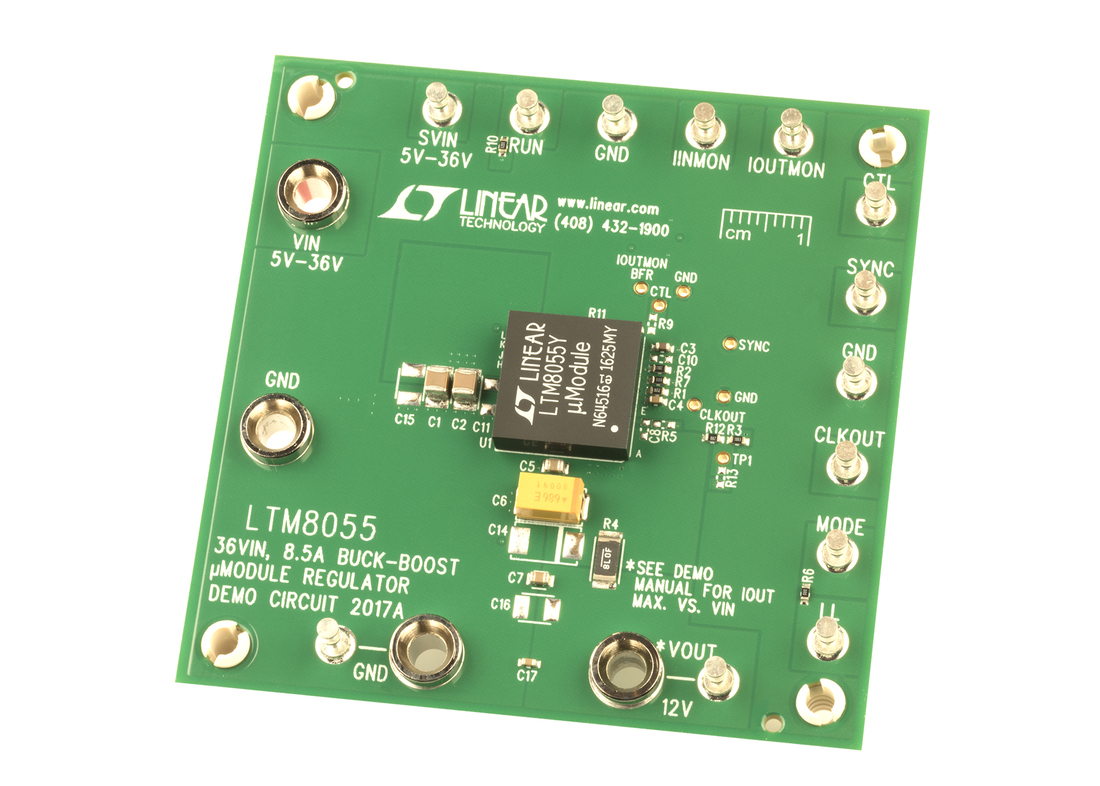

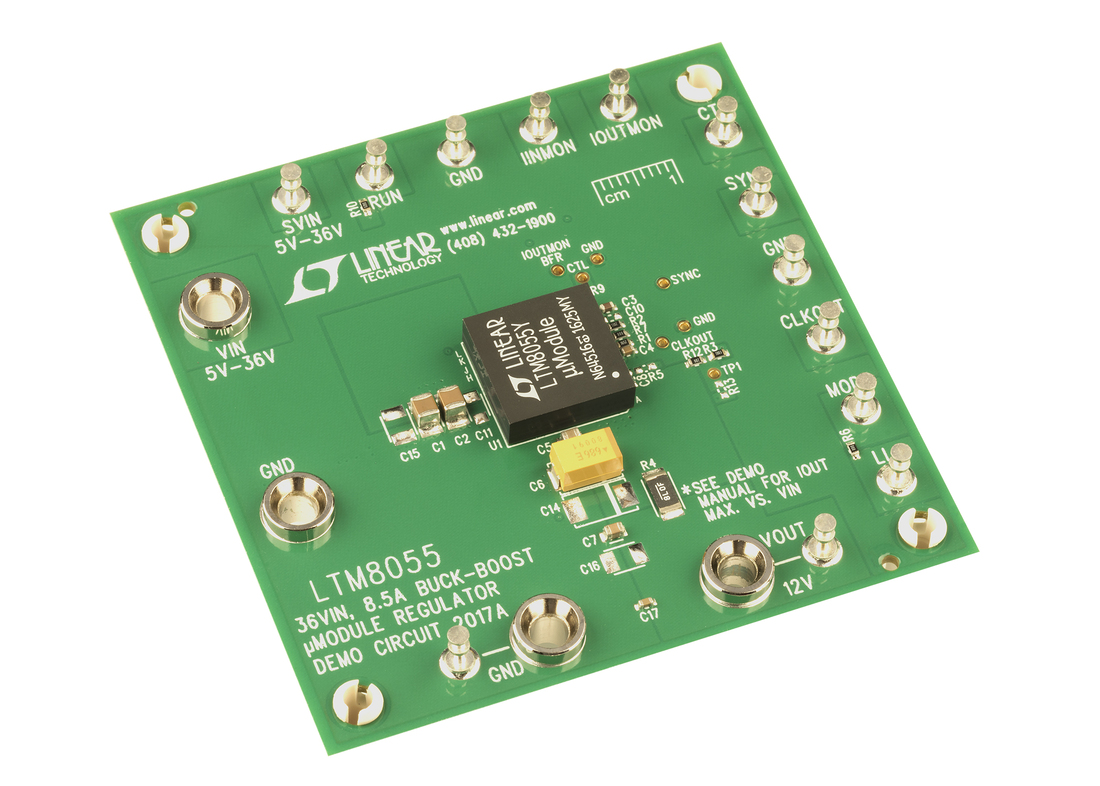

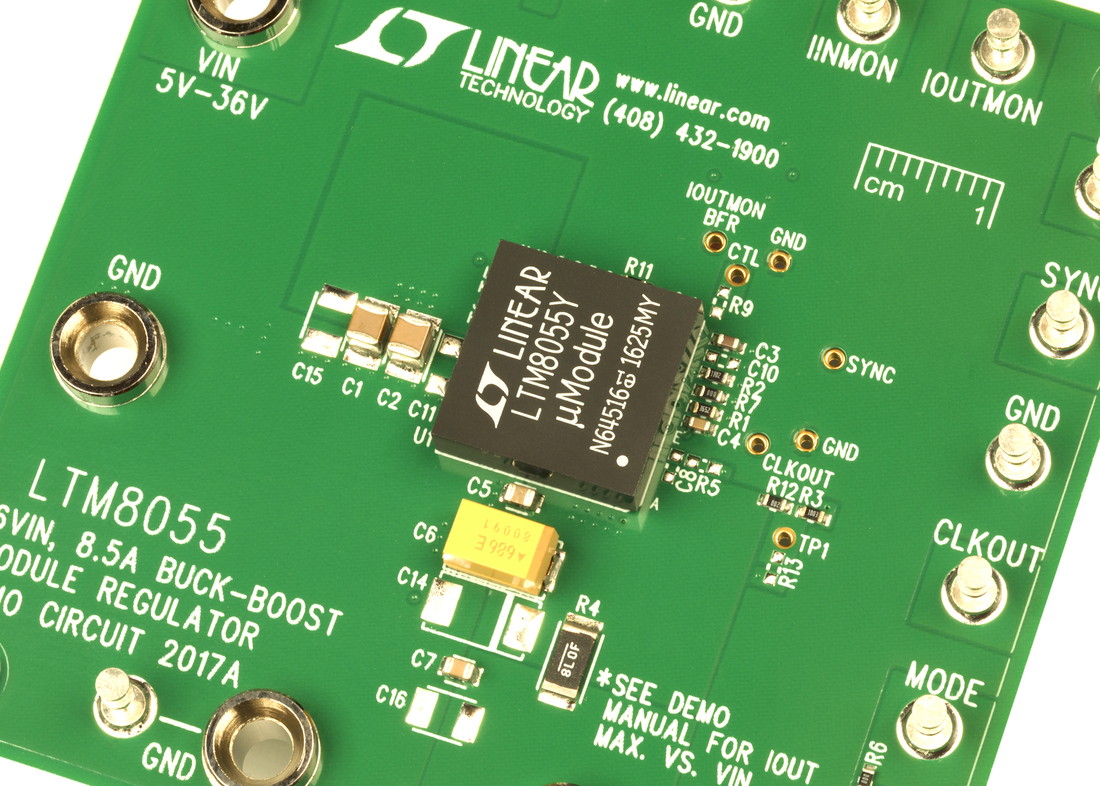

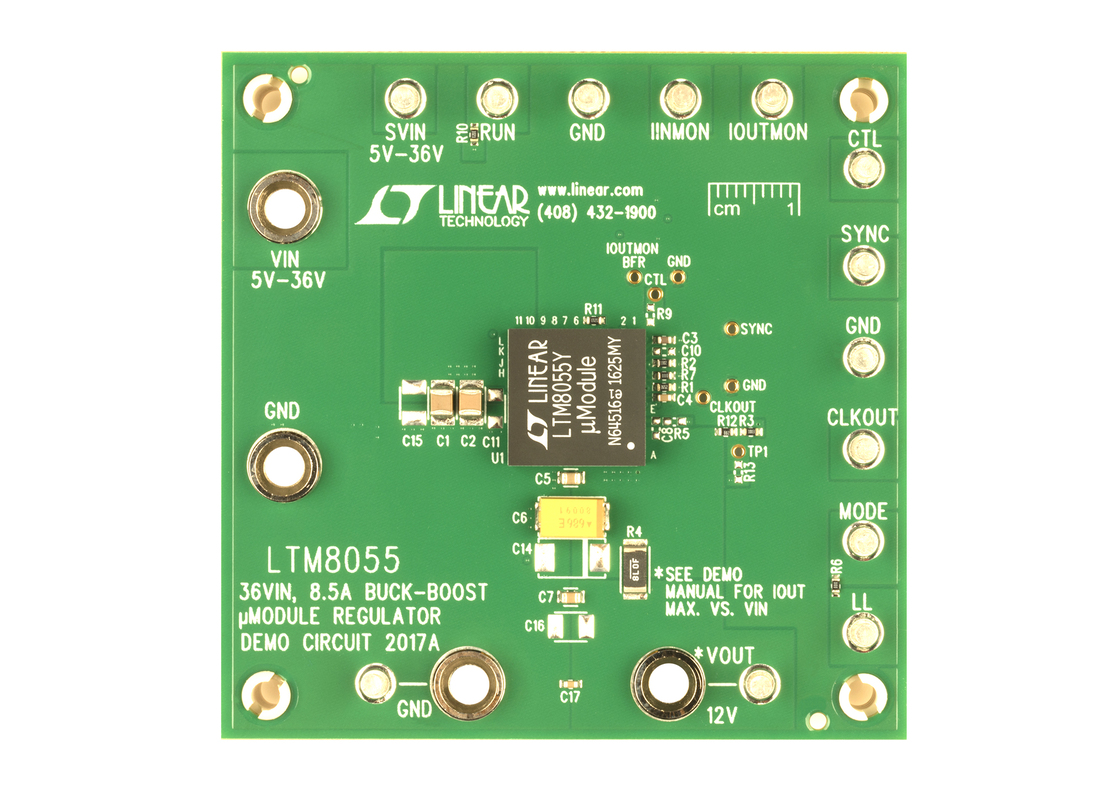

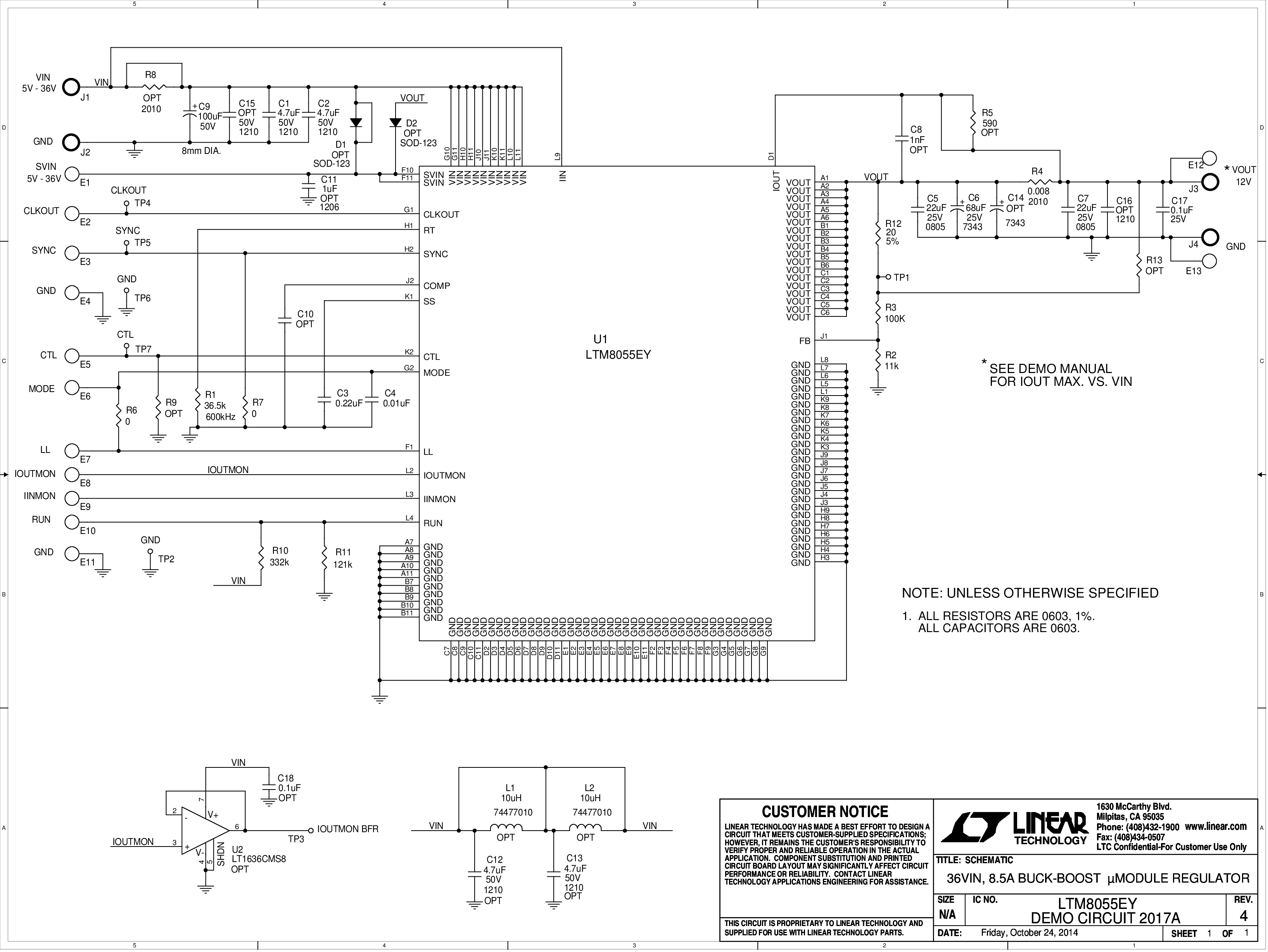

評価キット (1)

参考資料

  • すべてを表示 (12)
  • データシート (1)
  • 信頼性データ (1)
  • ユーザ・ガイド (1)
  • Product Selector Card (5)
  • お知らせ (1)
  • セレクション・ガイド (1)
  • デザイン・ノート (1)
  • 技術記事 (1)
  • ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspiceデモ用回路集の実行方法

    ステップ1: LTSpiceをダウンロードし、インストールしてください。

    ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

    ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    LTM8055
    LTM8055-1

    LTpowerCAD

    LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

    この回路のプロジェクト・ファイルを開くには:

    ステップ1:LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。

    ステップ2:以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。

    ステップ3:プロジェクト・ファイルが実行できない場合、リンクを右クリックして[対象をファイルに保存]を選択します。次に、LTpowerCADツールを起動し、[ファイル]メニューで[プロジェクトを開く]を選択してプロジェクト・ファイルを開きます。

    LTPowerCAD

    LTpowerCADプロジェクト・ファイル

    次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

    LTM8055
    LTM8055-1

    おすすめ製品

    LTM8055 コンパニオン製品

    推奨 関連製品

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    LTM8055EY#PBF 材料宣誓書(MD) 信頼性データ 121-Lead BGA (15mm x 15mm x 4.92mm)
    LTM8055EY-1#PBF 材料宣誓書(MD) 信頼性データ 121-Lead BGA (15mm x 15mm x 4.92mm)
    LTM8055IY 材料宣誓書(MD) 信頼性データ 121-Lead BGA (15mm x 15mm x 4.92mm)
    LTM8055IY#PBF 材料宣誓書(MD) 信頼性データ 121-Lead BGA (15mm x 15mm x 4.92mm)
    LTM8055IY-1#PBF 材料宣誓書(MD) 信頼性データ 121-Lead BGA (15mm x 15mm x 4.92mm)
    LTM8055MPY 材料宣誓書(MD) 信頼性データ 121-Lead BGA (15mm x 15mm x 4.92mm)
    LTM8055MPY#PBF 材料宣誓書(MD) 信頼性データ 121-Lead BGA (15mm x 15mm x 4.92mm)
    ウェハ・ファブリケーション・データ R598 Reliability Data
