製品概要

機能と利点

  • 完全な昇降圧スイッチ・モード電源
  • 広い入力電圧範囲:5V~58V
  • 12V/1.7A出力(入力6V)
  • 12V/3.4A出力(入力12V)
  • 12V/5.4A出力(入力24V)
  • 効率:最大96%
  • 入力および出力の平均電流制限値を調整可能
  • 入力電流と出力電流のモニタ
  • 出力電流の増加に備えて並列接続可能
  • 広い出力電圧範囲:1.2V~48V
  • 選択可能なスイッチング周波数:100kHz~800kHz
  • 同期範囲:200kHz~700kHz
  • 15mm × 15mm × 4.92mm BGAパッケージ

製品概要

LTM8056は、58V入力の昇降圧μModule®(マイクロモジュール)レギュレータです。スイッチング・コントローラ、パワー・スイッチ、インダクタ、および支持部品がパッケージに搭載されています。設計を完了するために必要な部品は、スイッチング周波数を設定する抵抗、出力電圧を設定する抵抗分割器、入力コンデンサ、および出力コンデンサだけです。入力および出力の平均電流レギュレーションなど、その他の機能は、わずか数点の部品で実装することができます。LTM8056は5V~58Vの入力電圧範囲で動作し、1.2V~48Vの範囲の出力電圧を安定化することができます。SYNC入力とCLKOUT出力により、同期が容易です。

LTM8056は、小型のオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8056は、SnPbまたはRoHS準拠の端子仕上げで供給されます。

Buck-Boost Selection Table
LTM8054 LTM8055 LTM8056
VIN (Operation) 36 36 58
VIN Abs Max 40 40 60
VOUT Abs Max 40 40 60
IOUT (Peak) 24VIN, 12VOUT 5.4 8.5 5.5
Package 15 × 11.25mm × 3.42mm BGA 15 × 15mm × 4.92mm BGA Pin and Function Compatible

アプリケーション

  • 高電力バッテリ駆動機器
  • 産業用制御
  • 太陽電池式電圧レギュレータ
  • 太陽電池式バッテリ充電

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

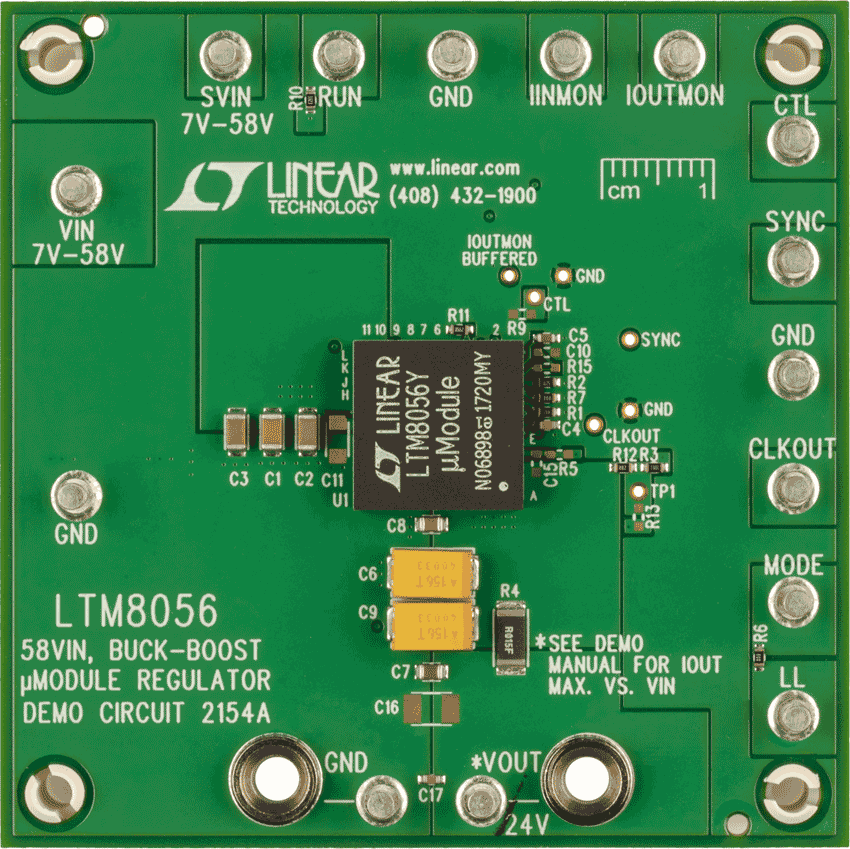

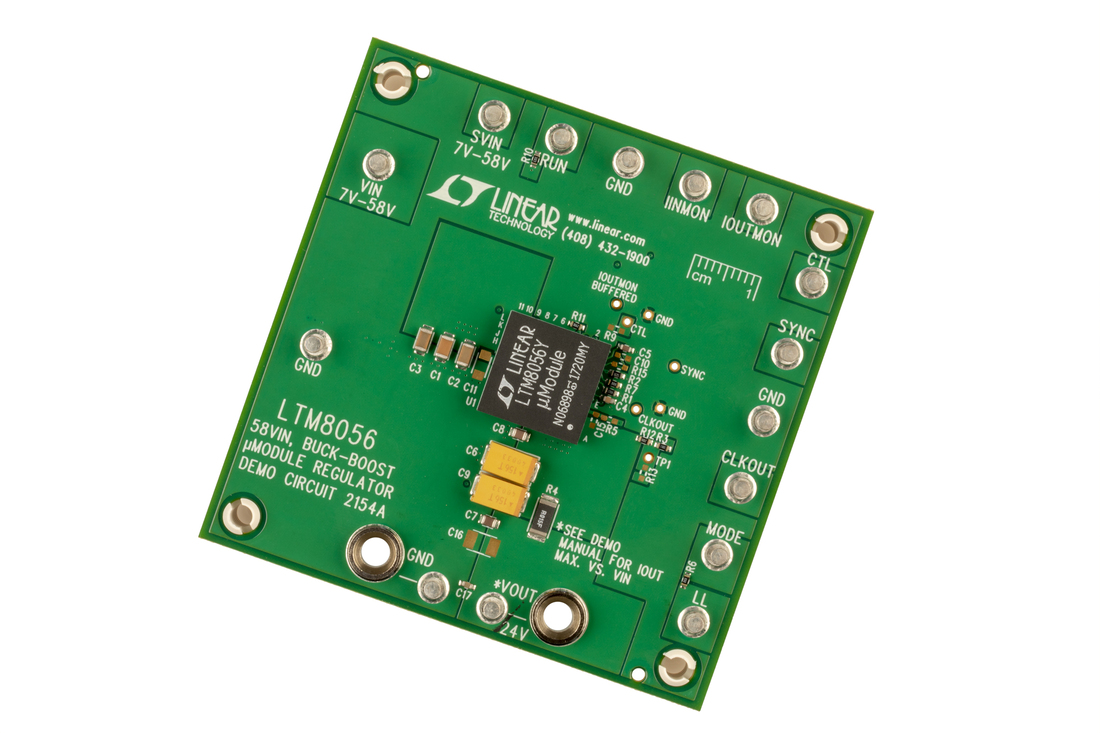

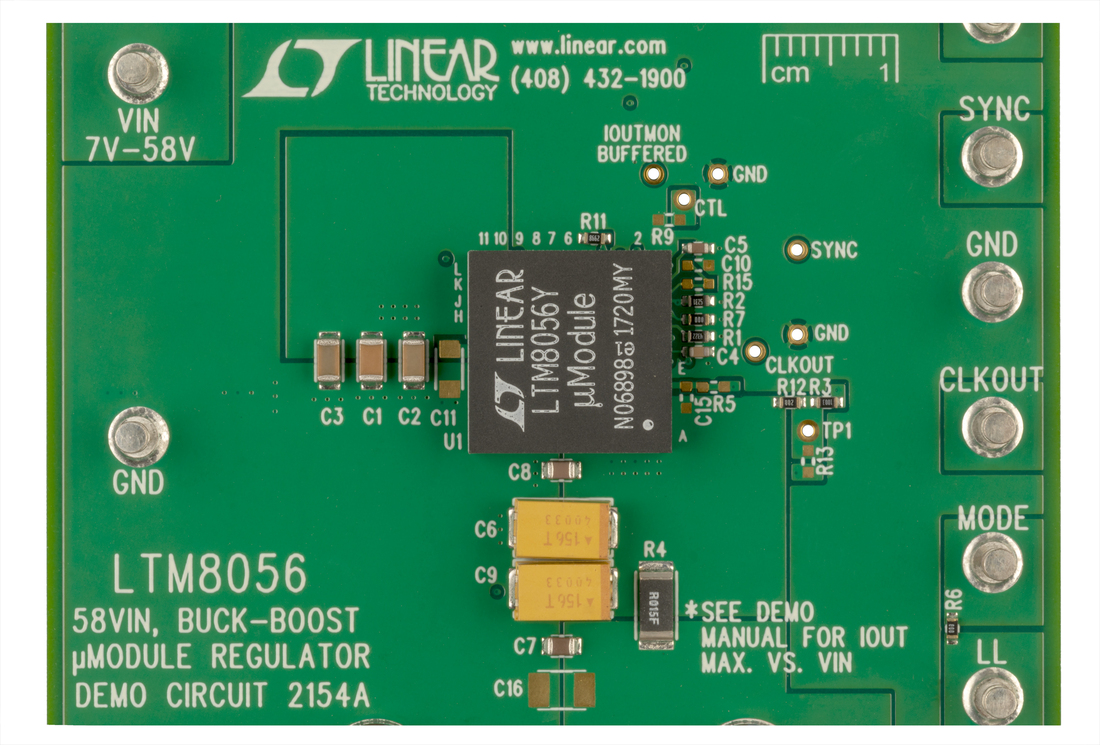

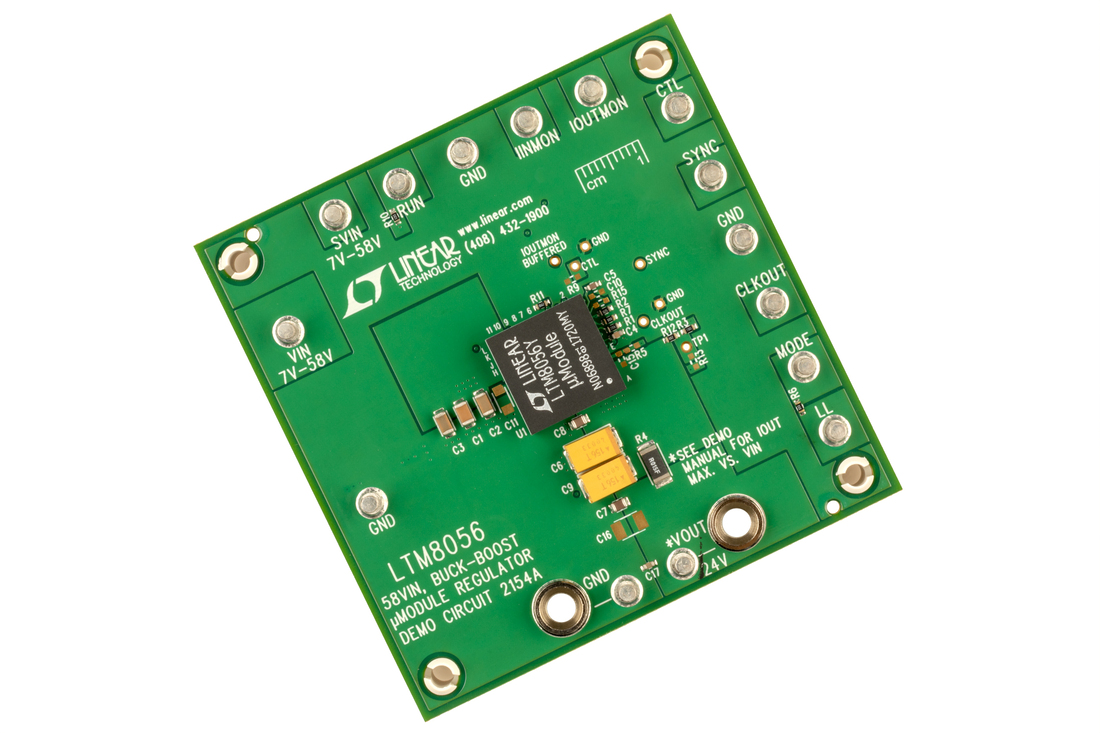

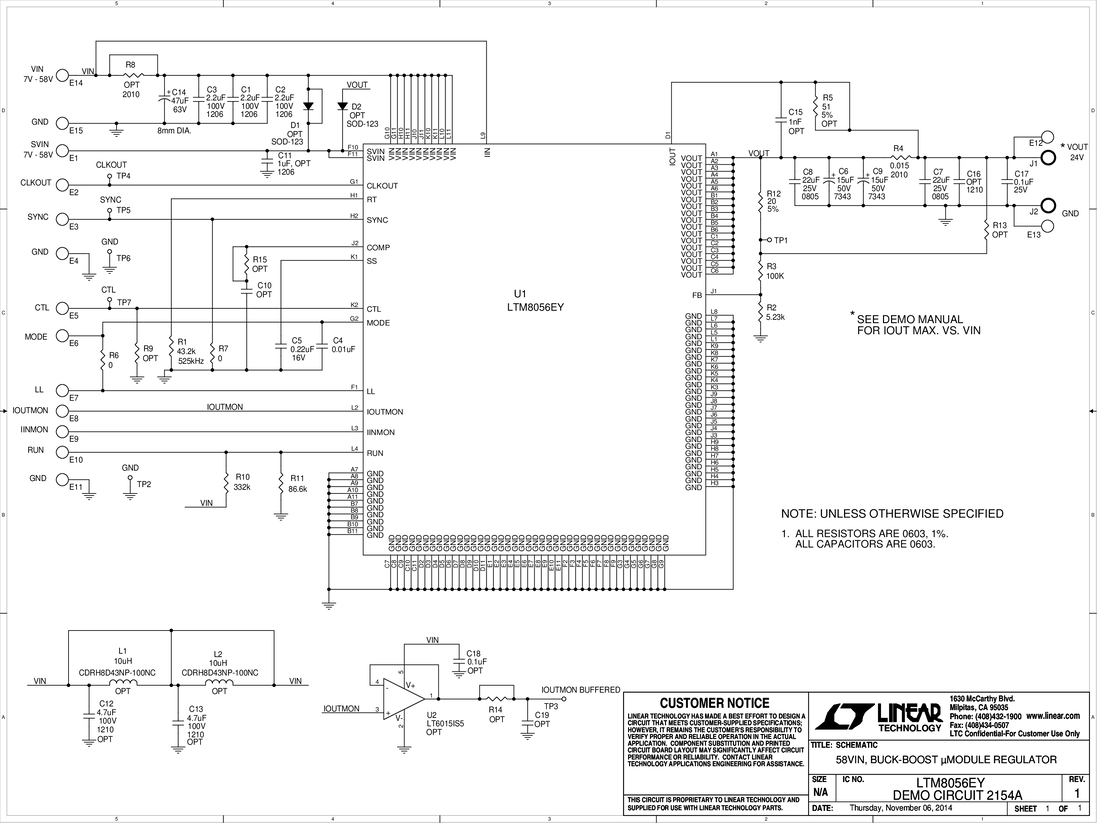

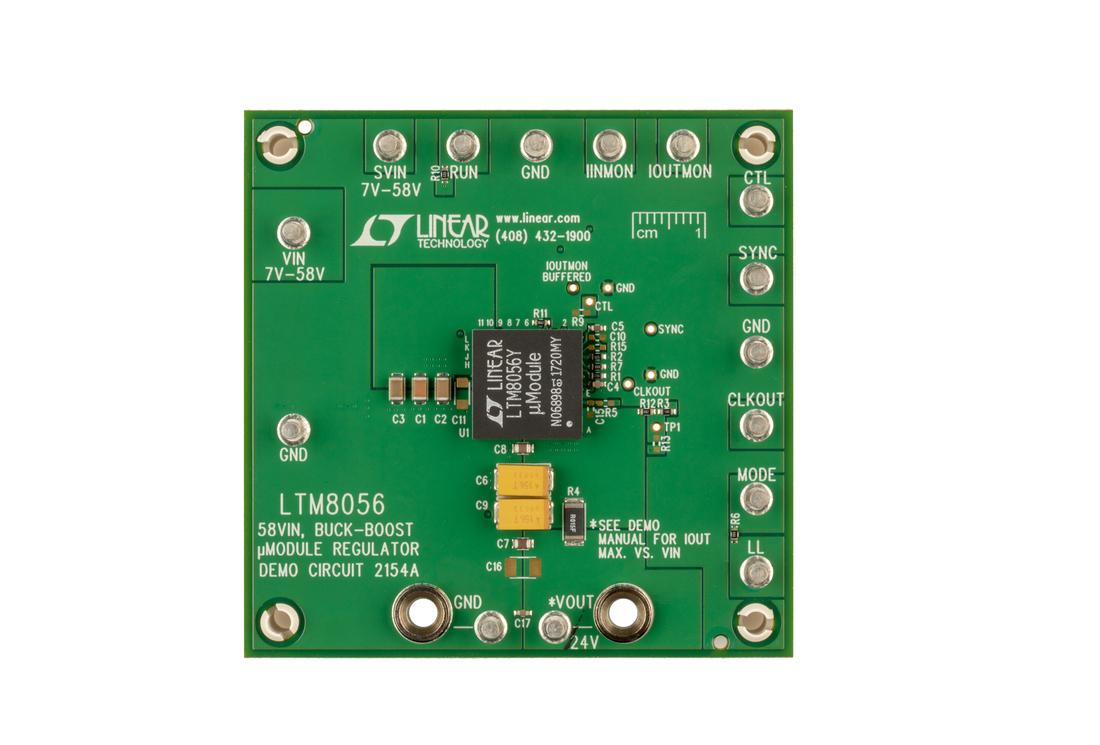

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTM8056

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTM8056
