LTM8054

36V入力、5.4A昇降圧Power Moduleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$18.78
機能
  • 完全な昇降圧スイッチ・モード電源
  • 広い入力電圧範囲:5V~36V
  • 広い出力電圧範囲:1.2V~36V
  • 入力電圧を出力電圧より高く、低く、または等しくすることが可能
  • 12V/1.8A出力(入力6V)
  • 12V/3.4A出力(入力12V)
  • 12V/5.4A出力(入力24V)
  • 効率:最大94%
  • 入力および出力の平均電流制限値を調整可能
  • 入力電流と出力電流のモニタ
  • 出力電流の増加に備えて並列接続可能
  • 選択可能なスイッチング周波数:100kHz~800kHz
  • 同期範囲:200kHz~700kHz
  • 11.25mm × 15mm × 3.42mm BGAパッケージ
製品概要
show more Icon

LTM8054は、36V入力の昇降圧Power Module®(マイクロモジュール)レギュレータです。スイッチング・コントローラ、パワー・スイッチ、インダクタ、および支持部品がパッケージに搭載されています。設計を完了するために必要な部品は、スイッチング周波数を設定する抵抗、出力電圧を設定する抵抗分割器、入力コンデンサ、および出力コンデンサだけです。入力および出力の平均電流レギュレーションなど、その他の機能は、わずか数点の部品で実装することができます。LTM8054は5V~36Vの入力電圧範囲で動作し、1.2V~36Vの範囲の出力電圧を安定化することができます。SYNC入力とCLKOUT出力により、同期が容易です。

LTM8054は、小型のオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8054はRoHSに準拠しています。

昇降圧レギュレータの選択一覧表

LTM8054 LTM8055 LTM8056
VIN (動作) 36 36 58
VINの絶対最大定格 40 40 60
VOUTの絶対最大定格 40 40 60
IOUT (ピーク)
24VIN, 12VOUT
5.4 8.5 5.5
パッケージ 15 x 11.25mm x
3.42mm BGA
15 x 15mm x
4.92mm BGA
15 x 15mm x
4.92mm BGA

アプリケーション

  • 高電力バッテリ駆動機器
  • 産業用制御
  • 太陽電池式電圧レギュレータ
  • 太陽電池式バッテリ充電

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$18.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8054EY#PBF
  • HTML
  • HTML
LTM8054IY
  • HTML
  • HTML
LTM8054IY#PBF
  • HTML
  • HTML
LTM8054MPY
  • HTML
  • HTML
LTM8054MPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8054EY#PBF

製造中

LTM8054IY

製造中

LTM8054IY#PBF

製造中

LTM8054MPY

製造中

LTM8054MPY#PBF

製造中

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM8054EY#PBF

製造中

LTM8054IY

製造中

LTM8054IY#PBF

製造中

LTM8054MPY

製造中

LTM8054MPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8054EY#PBF

製造中

LTM8054IY

製造中

LTM8054IY#PBF

製造中

LTM8054MPY

製造中

LTM8054MPY#PBF

製造中

7 15, 2019

- 19_0117

Alternate Source Inductor for LTM8054

LTM8054EY#PBF

製造中

LTM8054IY

製造中

LTM8054IY#PBF

製造中

LTM8054MPY

製造中

LTM8054MPY#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8054EY#PBF

製造中

LTM8054IY

製造中

LTM8054IY#PBF

製造中

LTM8054MPY

製造中

LTM8054MPY#PBF

製造中

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM8054EY#PBF

製造中

LTM8054IY

製造中

LTM8054IY#PBF

製造中

LTM8054MPY

製造中

LTM8054MPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM8054EY#PBF

製造中

LTM8054IY

製造中

LTM8054IY#PBF

製造中

LTM8054MPY

製造中

LTM8054MPY#PBF

製造中

7 15, 2019

- 19_0117

arrow down

Alternate Source Inductor for LTM8054

LTM8054EY#PBF

製造中

LTM8054IY

製造中

LTM8054IY#PBF

製造中

LTM8054MPY

製造中

LTM8054MPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2016A

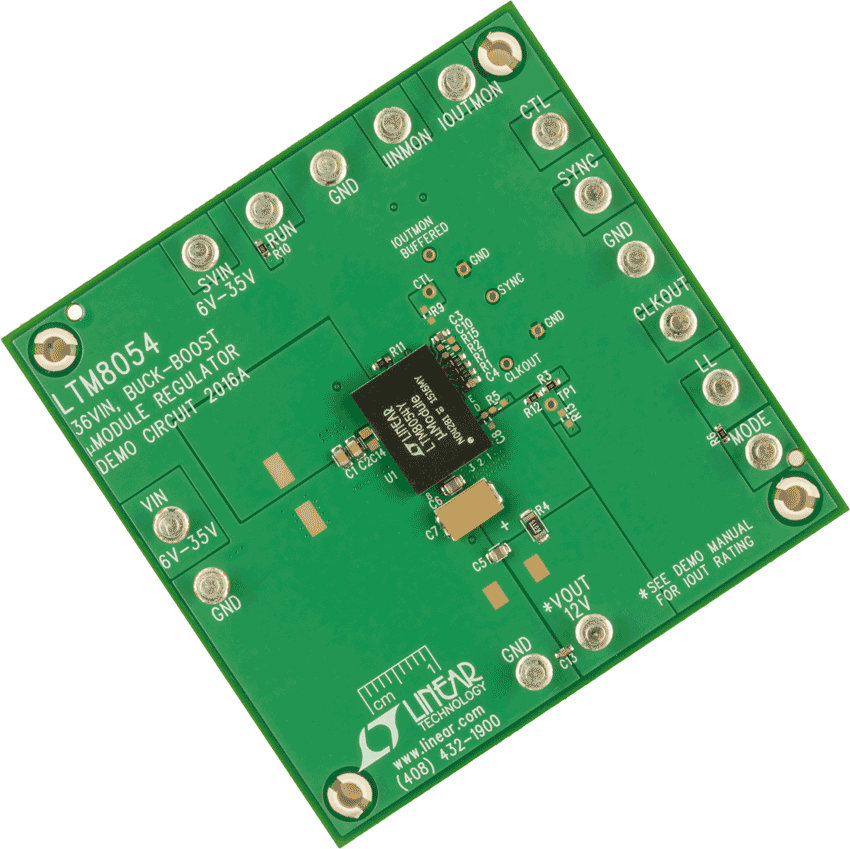

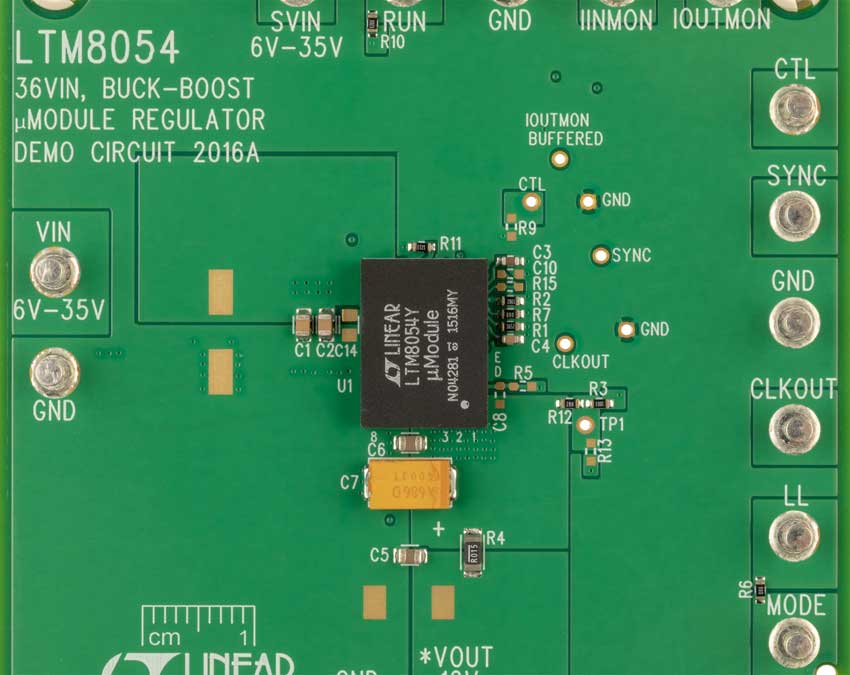

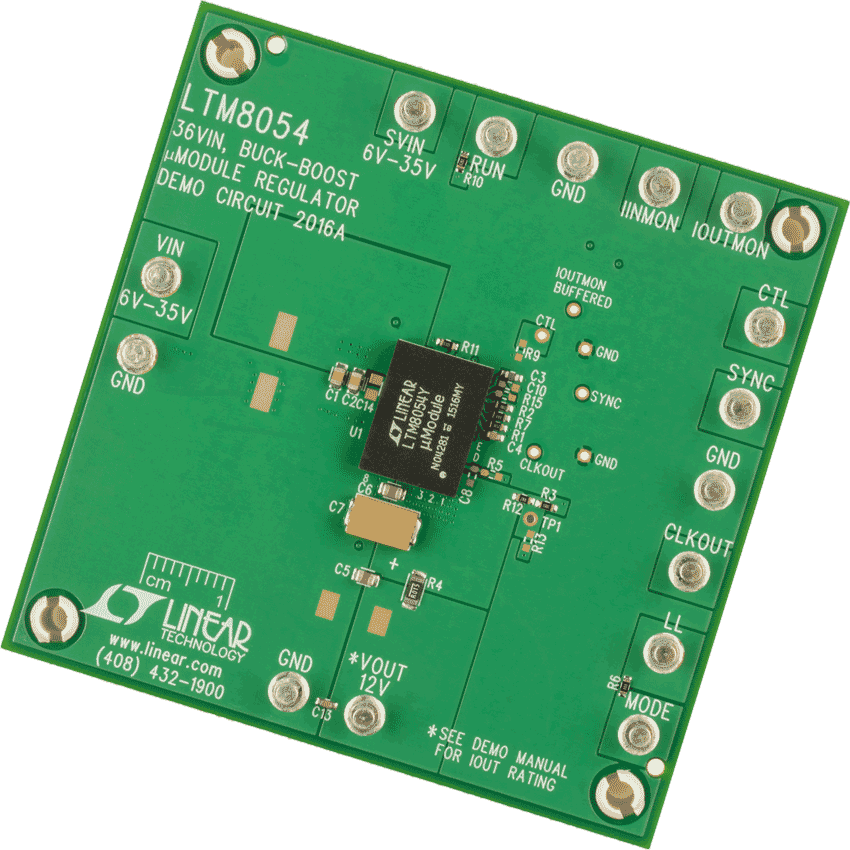

LTM8054 Demo Board | µModule Sync Buck-Boost, 6V ≤ VIN ≤ 35V, VOUT = 12V at 1.8A to 3A

zoom

DC2016A

LTM8054 Demo Board | µModule Sync Buck-Boost, 6V ≤ VIN ≤ 35V, VOUT = 12V at 1.8A to 3A

LTM8054 Demo Board | µModule Sync Buck-Boost, 6V ≤ VIN ≤ 35V, VOUT = 12V at 1.8A to 3A

製品の詳細

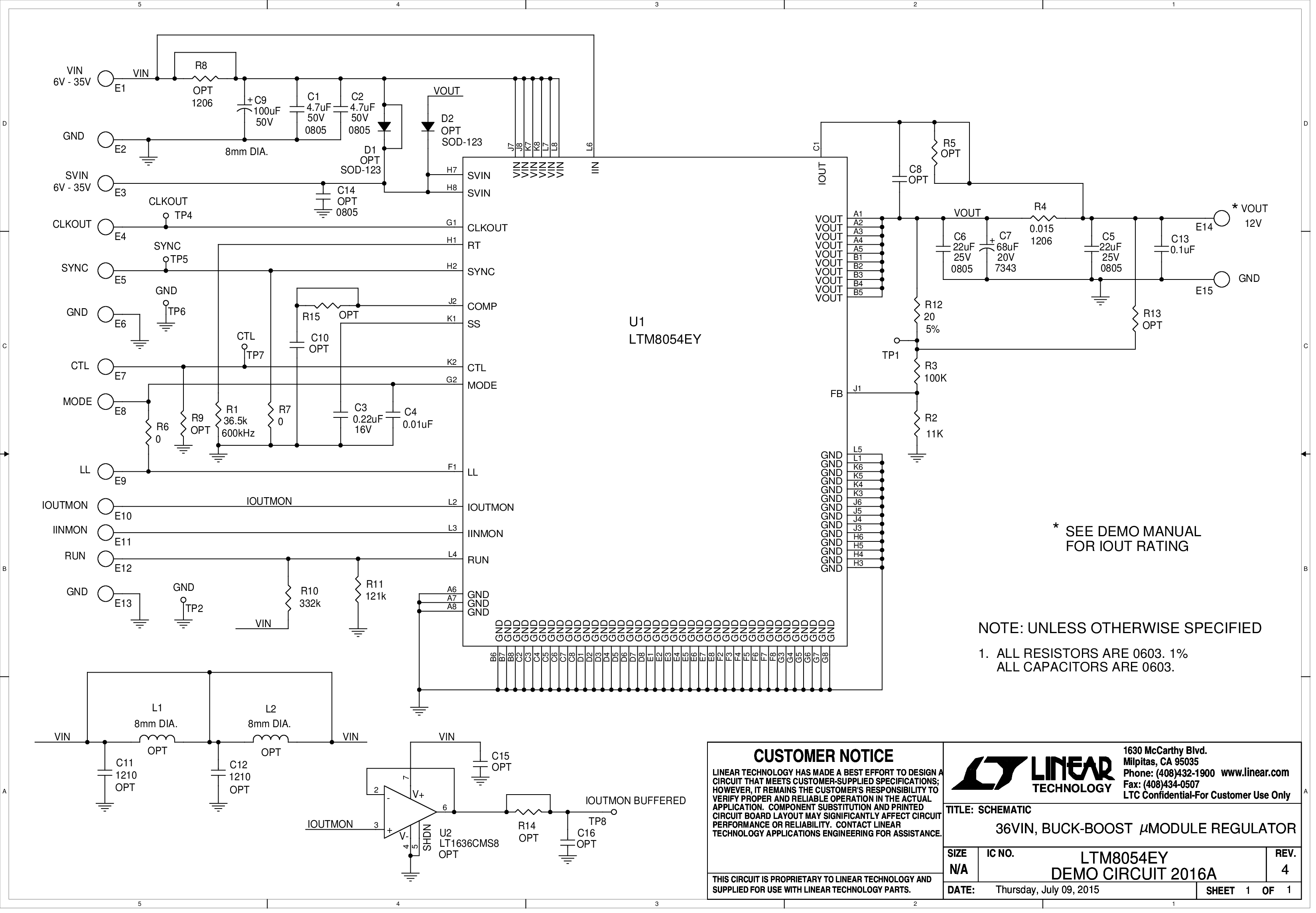

Demonstration circuit 2016A features the LTM8054, a synchronous buck-boost μModule regulator that accepts input voltages lower, higher or the same as the output, but is also highly efficient due to its four-switch architecture. The output for DC2016A is 12V and the input voltage range is 6V to 35V – see the LTM8054 data sheet for application circuits with input voltages up to 36V. The maximum output current of DC2016A is 3A and the switching frequency is 600kHz.
