製品概要

機能と利点

  • RS232トランシーバ:2500VRMS(1分間)
  • UL規格認定®ファイル番号E15178
  • 絶縁型DC電源:最大200mAで5V
  • 外付け部品不要
  • 1.62V~5.5Vのロジック電源により、柔軟なデジタル・インタフェースが可能
  • 高速動作
    • 250pF/3kΩの負荷で1Mbps
    • 1nF/3kΩの負荷で250kbps
    • 2.5nF/3kΩのTIA/EIA-232-F負荷で100kbps
  • 3.3V (LTM2882-3)または5V (LTM2882-5)動作
  • 絶縁型RS232インタフェースに対する、あるいは絶縁バリアを介した
  • 最大±10kVのESD(人体モデル)による損傷やラッチアップなし
  • 同相トランジェント耐性が高い:30kV/μs
  • 連続動作時の最大電圧:560VPEAK
  • 真のRS232準拠出力レベル
  • 高さの低い(15mm × 11.25mm)表面実装BGAおよびLGAパッケージ

製品概要

LTM2882は電気的に絶縁された完全なデュアルRS232 μModule®(マイクロモジュール)トランシーバです。外付け部品は必要ありません。3.3Vまたは5Vの単電源により、一体化された絶縁型DC/DCコンバータを介してインタフェースの両側に電力を供給します。ロジック電源ピンにより、主電源に関係なく、1.62V~5.5Vのさまざまなロジック・レベルとのインタフェースを容易にとることができます。

結合インダクタと絶縁パワー・トランスにより、ライン・トランシーバとロジック・インタフェースの間に2500VRMSの絶縁を実現します。このデバイスはグランド電位が互いに異なるシステム間に最適で、大きな同相電圧を許容します。同相トランジェントが30kV/μsを超える場合にも通信が遮断されないことが保証されています。

このデバイスはTIA/EIA-232-F規格に適合しています。ドライバ出力は過負荷に対して保護されており、損傷を受けずにグランドまたは最大±15Vに短絡可能です。また、絶縁された補助デジタル・チャネルも使用可能で、このチャネルを使用してDEピンを制御することにより、半二重動作に設定することができます。

高度なESD保護機能により、絶縁型電源に対してトランシーバ・インタフェース・ピンで±10kV(人体モデル)まで、また、ロジック電源に対して絶縁バリアを介して±10kV(人体モデル)まで、ラッチアップや損傷なしに耐えることができます。


アプリケーション

  • 絶縁型RS232インタフェース
  • 産業用通信
  • テスト装置および測定装置
  • RS232グランド・ループの遮断

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

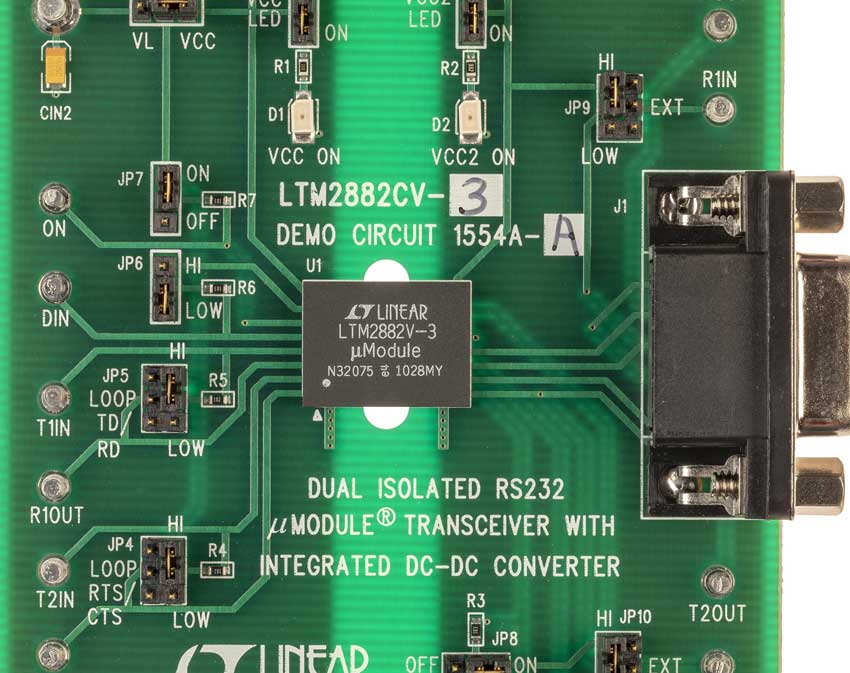

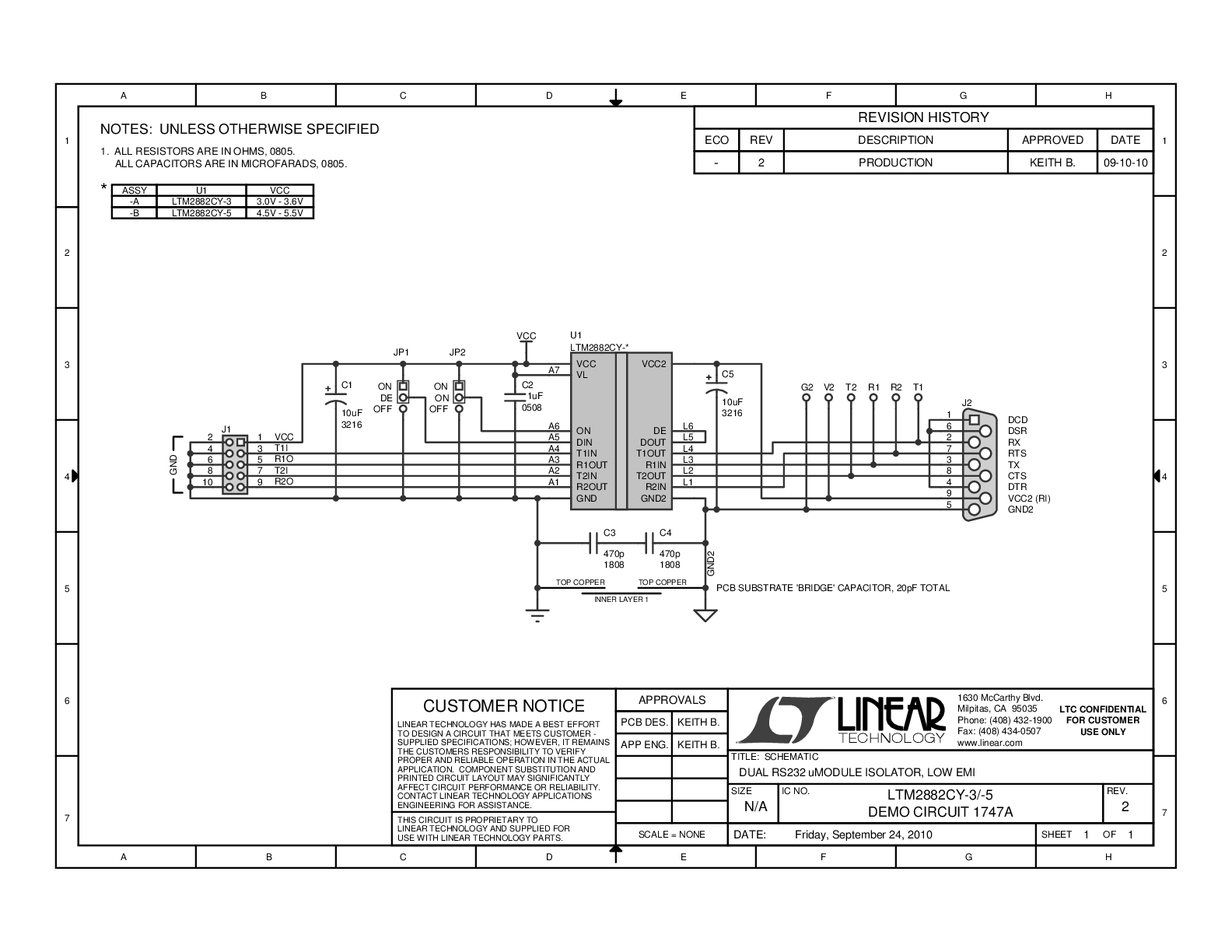

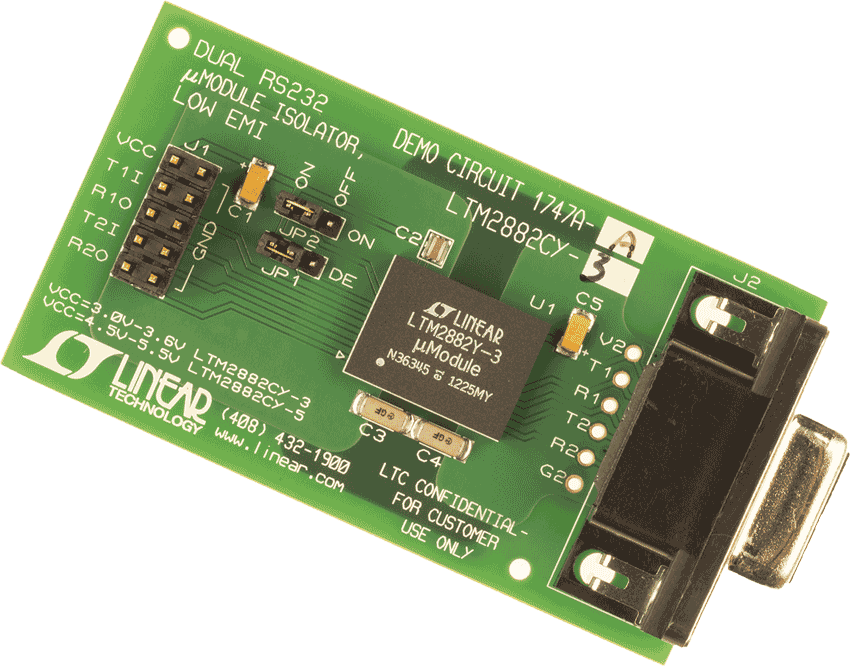

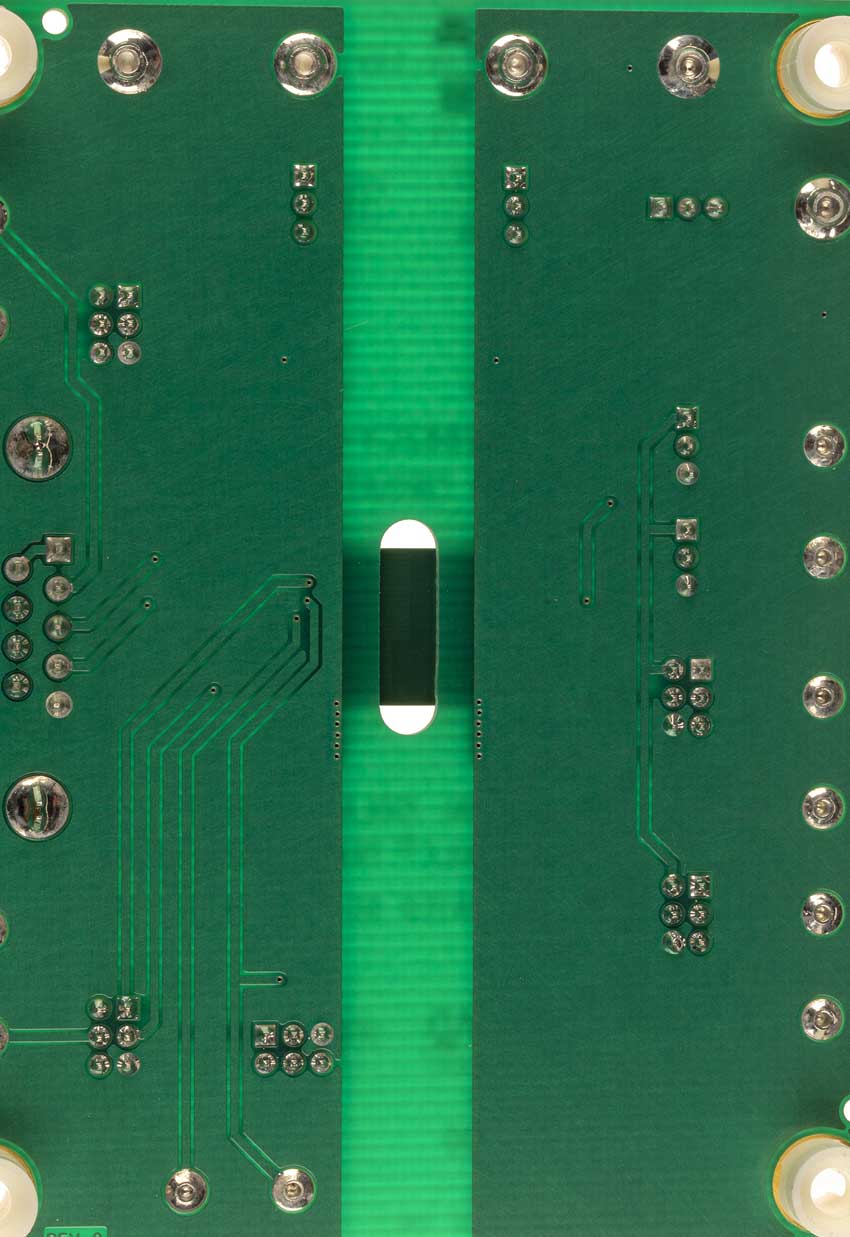

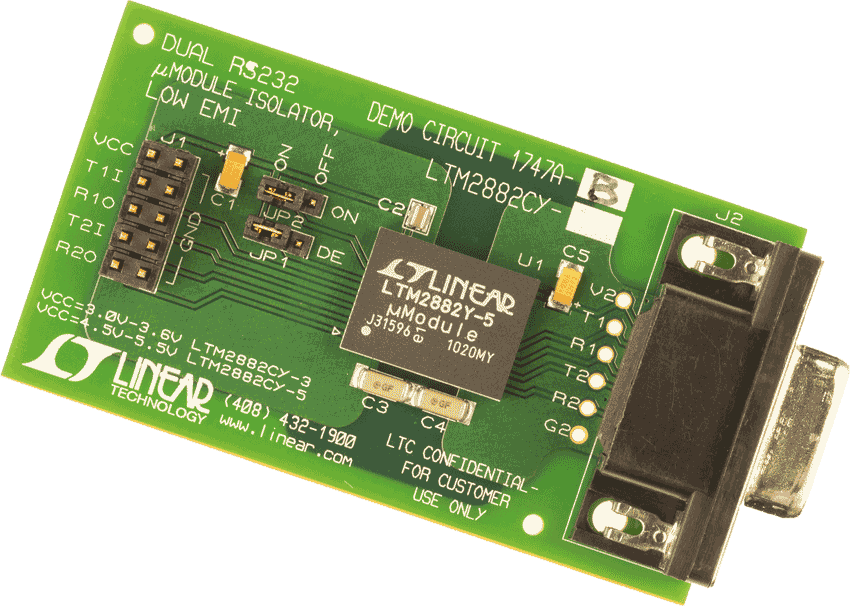

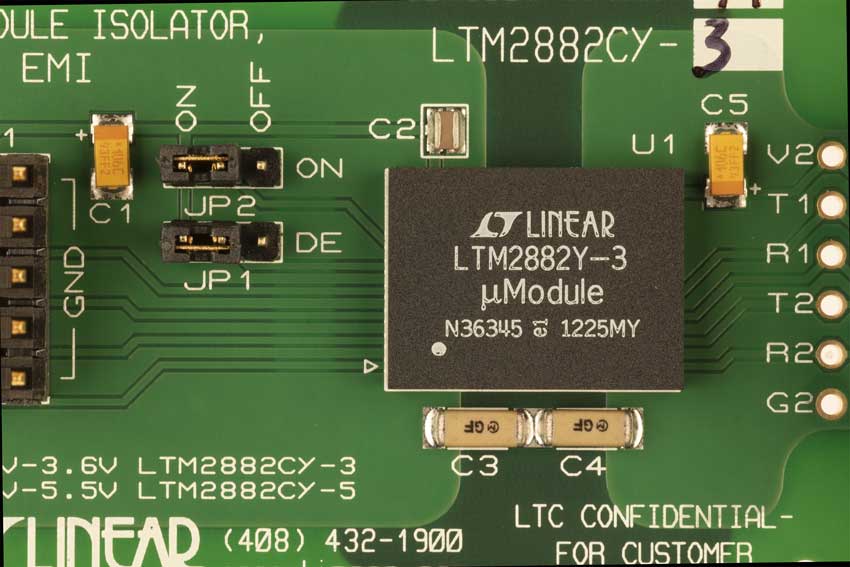

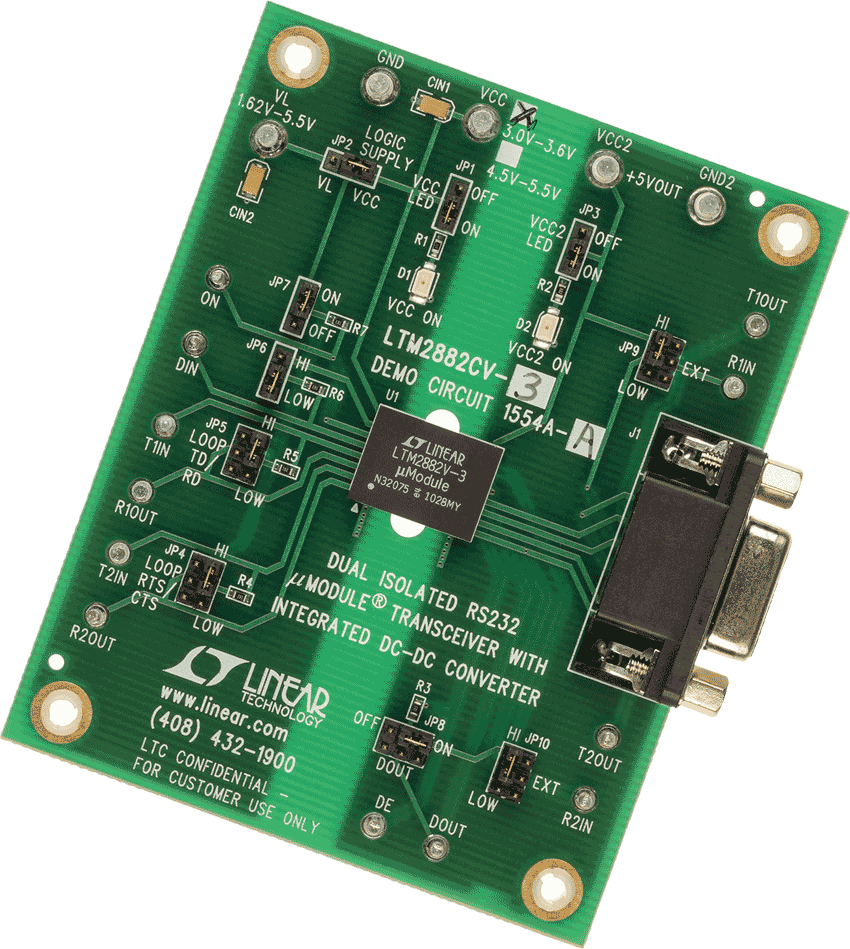

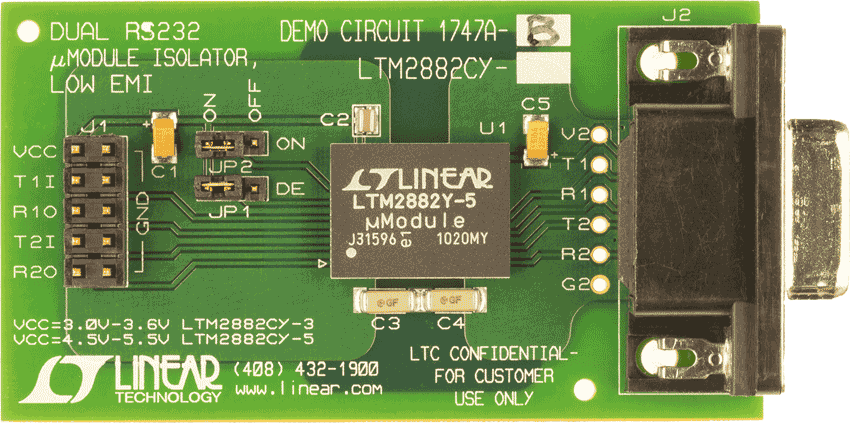

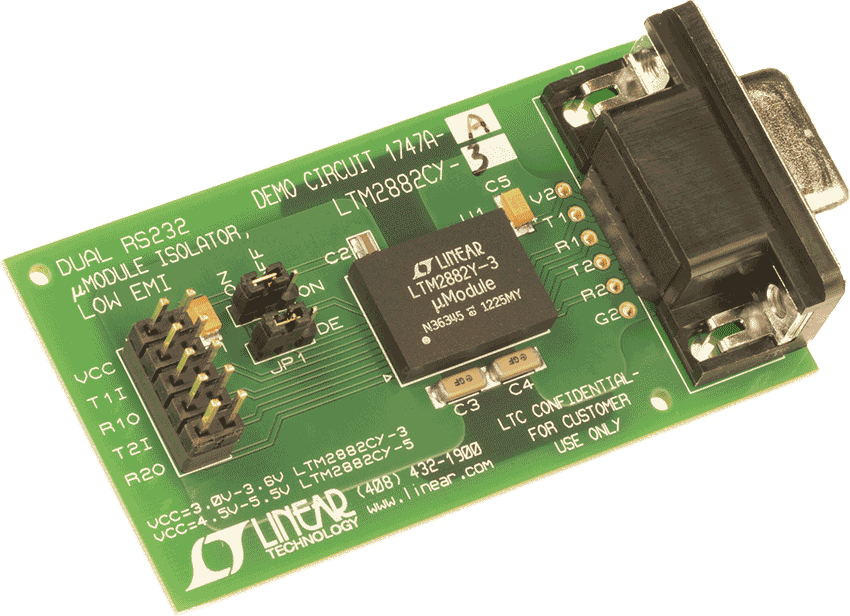

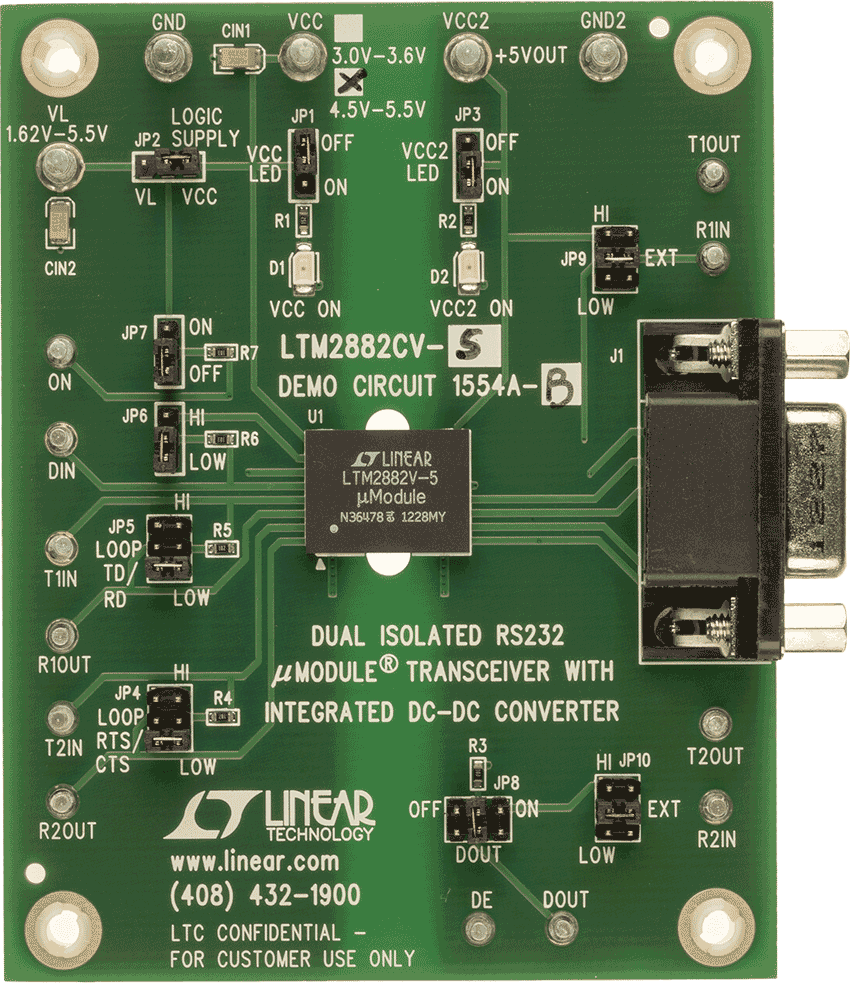

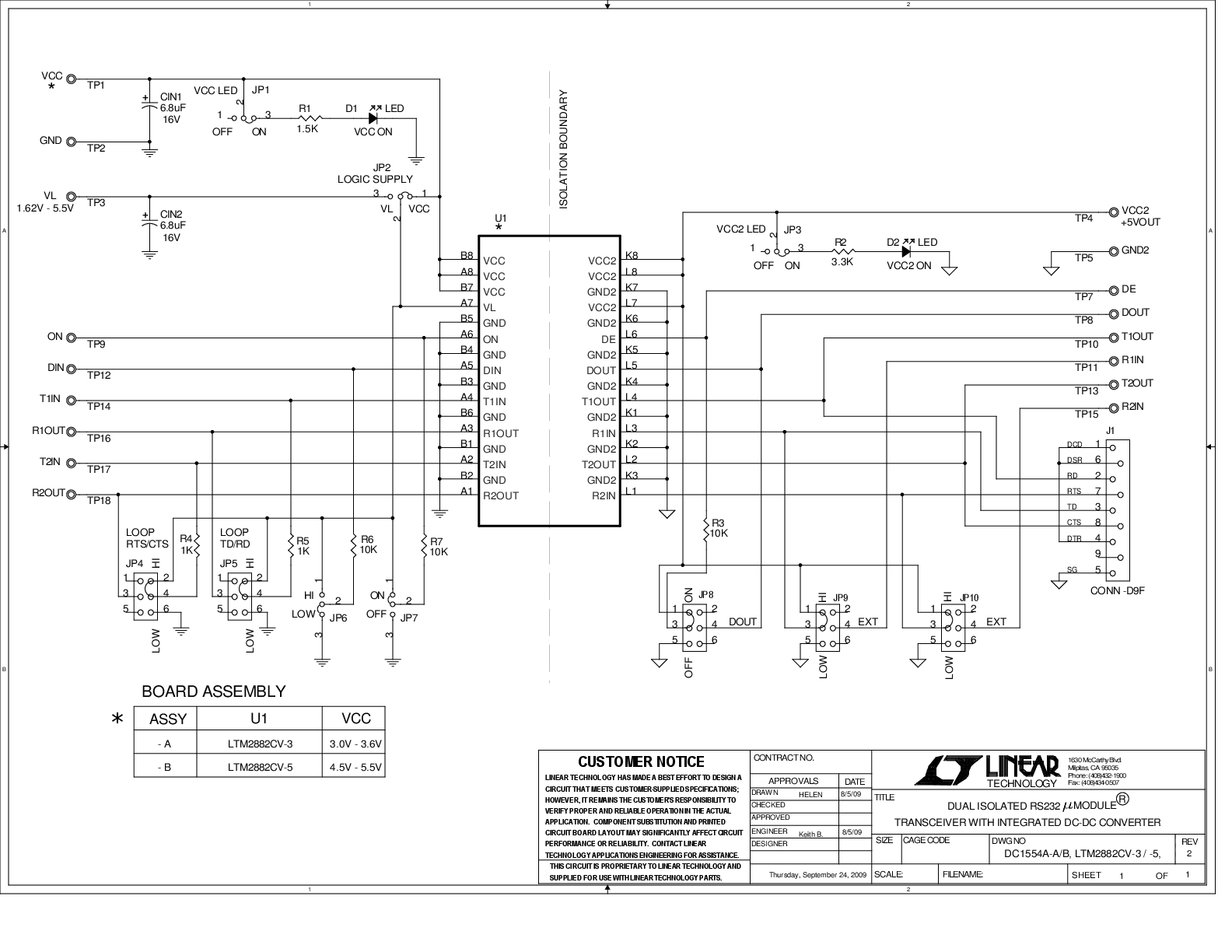

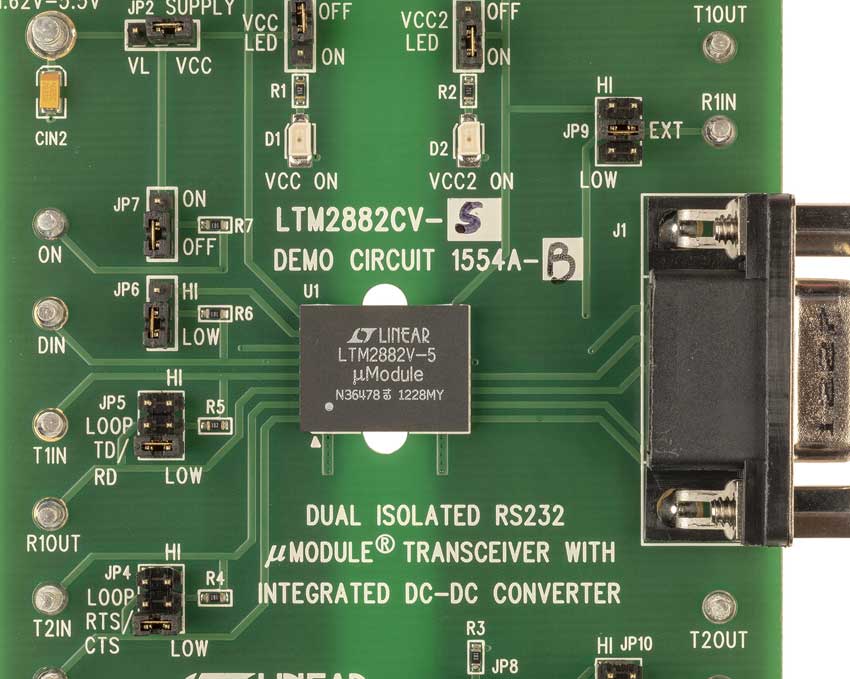

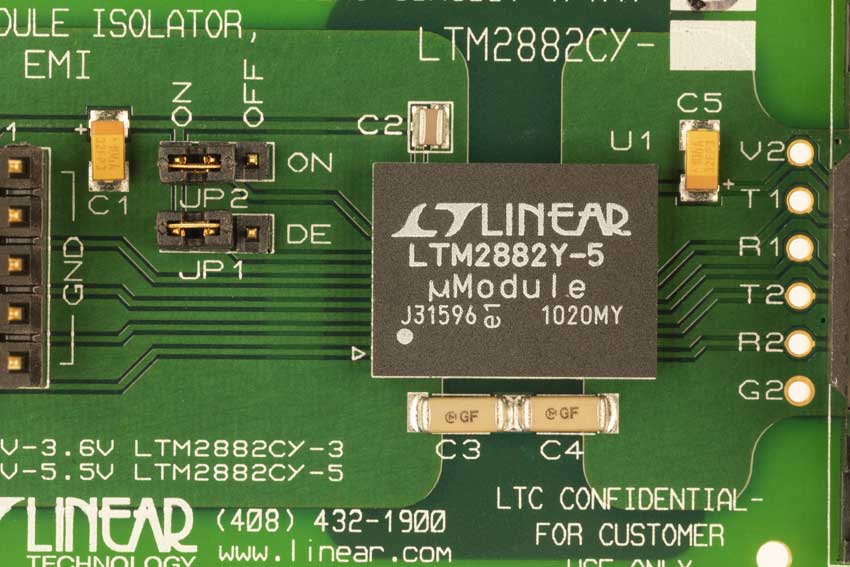

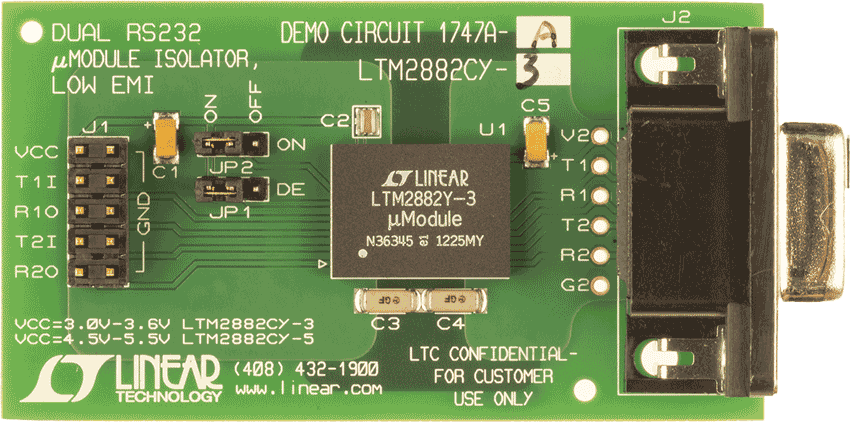

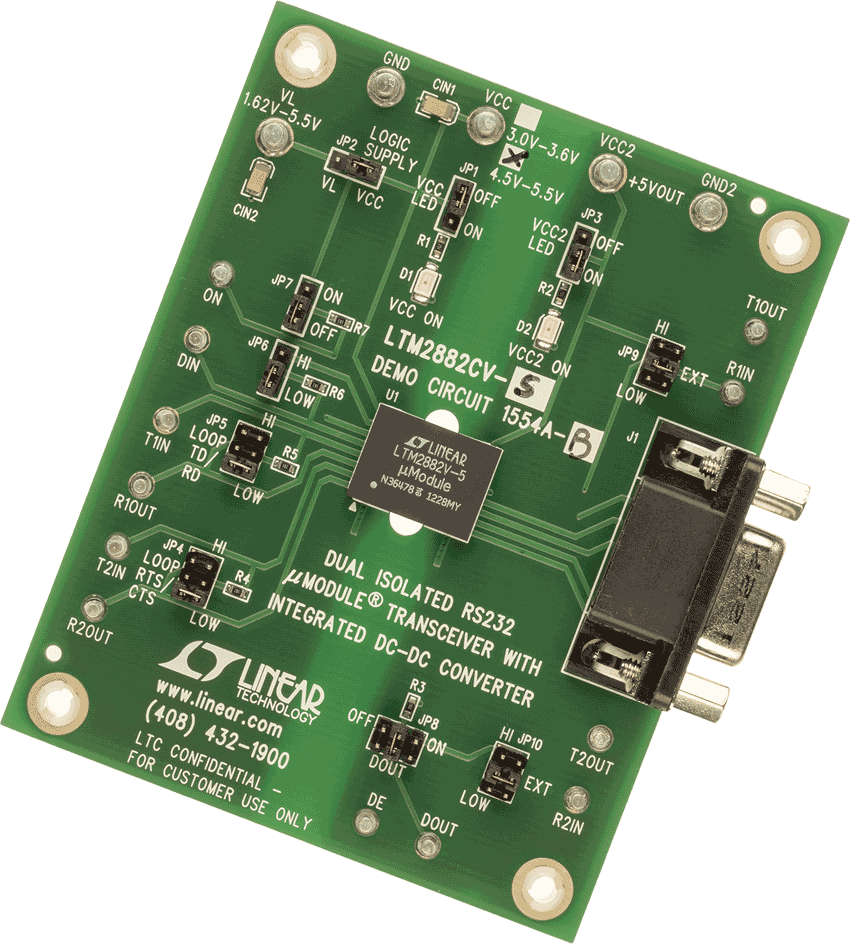

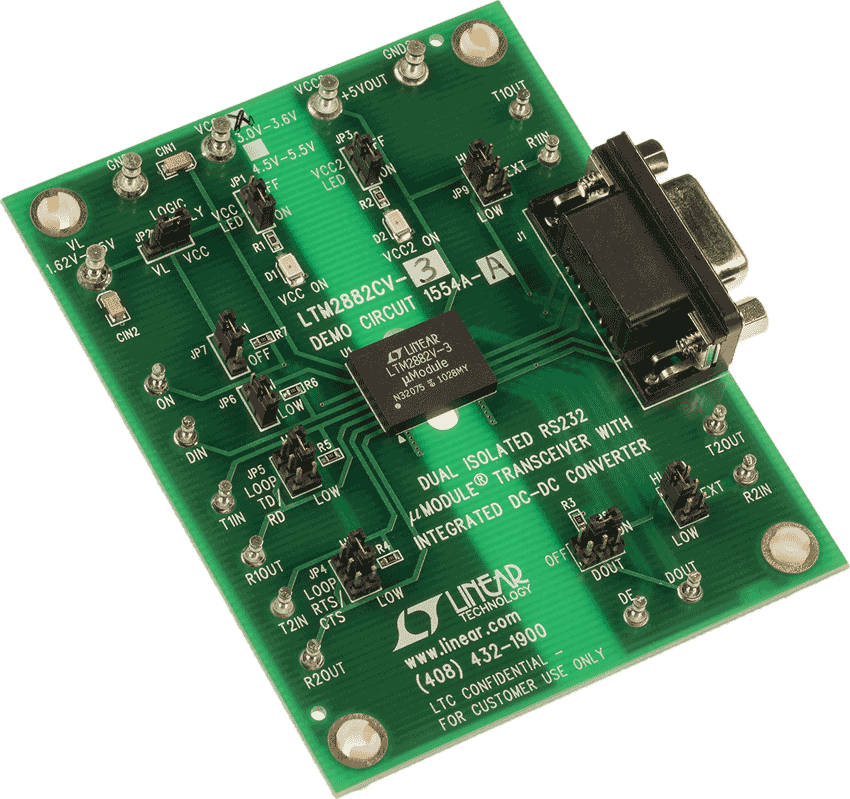

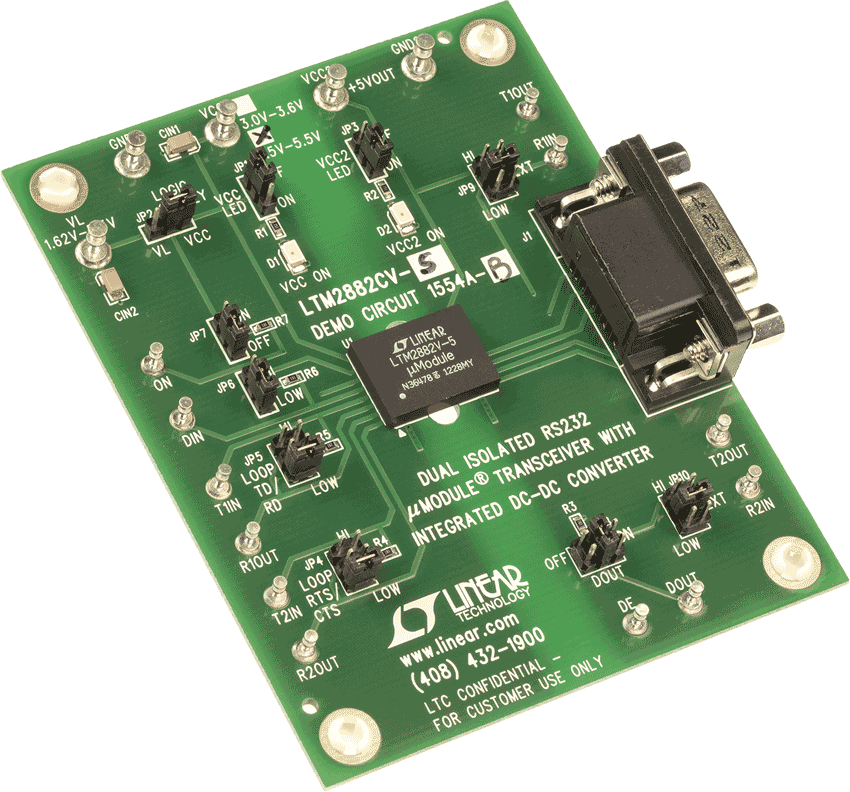

評価キット (4)
