LTC6994-1

TimerBlox: 遅延ブロック/デバウンサ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 44
1Ku当たりの価格 最低価格:$1.72
特長
  • 遅延範囲:1µs~33.6秒
  • 1~3本の抵抗で設定可能
  • 遅延の最大誤差:
    • 512µsを超える遅延で2.3%未満
    • 8µs~512µsの遅延で3.4%未満
    • 1µs~8µsの遅延で5.1%未満
  • 立ち上がりエッジ/立ち下がりエッジの一方または両方に遅延を付加
  • 2.25V~5.5Vの単一電源動作
  • 電源電流:10µsの遅延で70µA
  • 起動時間:500µs
  • 20mAをソース/シンクするCMOS出力ドライバ
  • 動作温度範囲:–55°C~125°C
  • 高さの低い(1mm) SOT-23 (ThinSOT)および2mm × 3mm DFNパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LTC6994は、遅延を1µs~33.6秒の範囲で設定可能な遅延ブロックです。LTC6994はTimerBlox®汎用シリコン・タイミング・デバイス・ファミリの製品です。

1本の抵抗(RSET)で内部のマスター発振器の周波数が設定され、LTC6994のタイムベースが設定されます。入力/出力間の遅延は、このマスター発振器と、1から221までの8つの分周比(NDIV)に設定可能な内部クロック分周器によって決まります。


アプリケーション

  • ノイズ・ディスクリミネータ/パルス・クオリファイヤ
  • 遅延整合
  • スイッチのデバウンシング
  • 高振動、高加速環境
  • バッテリ駆動の携帯機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 44
1Ku当たりの価格 最低価格:$1.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6994CDCB-1#PBF
  • HTML
  • HTML
LTC6994CDCB-1#TRMPBF
  • HTML
  • HTML
LTC6994CDCB-1#TRPBF
  • HTML
  • HTML
LTC6994CDCB-2#PBF
  • HTML
  • HTML
LTC6994CDCB-2#TRMPBF
  • HTML
  • HTML
LTC6994CDCB-2#TRPBF
  • HTML
  • HTML
LTC6994CS6-1#PBF
  • HTML
  • HTML
LTC6994CS6-1#TRMPBF
  • HTML
  • HTML
LTC6994CS6-1#TRPBF
  • HTML
  • HTML
LTC6994CS6-2#PBF
  • HTML
  • HTML
LTC6994CS6-2#TRMPBF
  • HTML
  • HTML
LTC6994CS6-2#TRPBF
  • HTML
  • HTML
LTC6994HDCB-1#PBF
  • HTML
  • HTML
LTC6994HDCB-1#TRMPBF
  • HTML
  • HTML
LTC6994HDCB-1#TRPBF
  • HTML
  • HTML
LTC6994HDCB-2#PBF
  • HTML
  • HTML
LTC6994HDCB-2#TRMPBF
  • HTML
  • HTML
LTC6994HDCB-2#TRPBF
  • HTML
  • HTML
LTC6994HS6-1#PBF
  • HTML
  • HTML
LTC6994HS6-1#TRMPBF
  • HTML
  • HTML
LTC6994HS6-1#TRPBF
  • HTML
  • HTML
LTC6994HS6-1#WTRMPBF
  • HTML
  • HTML
LTC6994HS6-1#WTRPBF
  • HTML
  • HTML
LTC6994HS6-2#TRMPBF
  • HTML
  • HTML
LTC6994HS6-2#TRPBF
  • HTML
  • HTML
LTC6994HS6-2#WTRMPBF
  • HTML
  • HTML
LTC6994HS6-2#WTRPBF
  • HTML
  • HTML
LTC6994IDCB-1#TRMPBF
  • HTML
  • HTML
LTC6994IDCB-1#TRPBF
  • HTML
  • HTML
LTC6994IDCB-2#TRMPBF
  • HTML
  • HTML
LTC6994IDCB-2#TRPBF
  • HTML
  • HTML
LTC6994IS6-1#TRMPBF
  • HTML
  • HTML
LTC6994IS6-1#TRPBF
  • HTML
  • HTML
LTC6994IS6-1#WTRMPBF
  • HTML
  • HTML
LTC6994IS6-1#WTRPBF
  • HTML
  • HTML
LTC6994IS6-2#TRM
  • HTML
  • HTML
LTC6994IS6-2#TRMPBF
  • HTML
  • HTML
LTC6994IS6-2#TRPBF
  • HTML
  • HTML
LTC6994IS6-2#WTRMPBF
  • HTML
  • HTML
LTC6994IS6-2#WTRPBF
  • HTML
  • HTML
LTC6994MPS6-1#TRMPBF
  • HTML
  • HTML
LTC6994MPS6-1#TRPBF
  • HTML
  • HTML
LTC6994MPS6-2#TRMPBF
  • HTML
  • HTML
LTC6994MPS6-2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC6994CDCB-1#PBF

製造中

LTC6994CDCB-1#TRMPBF

製造中

LTC6994CDCB-1#TRPBF

製造中

LTC6994CDCB-2#PBF

製造中

LTC6994CDCB-2#TRMPBF

製造中

LTC6994CDCB-2#TRPBF

製造中

LTC6994CS6-1#PBF

製造中

LTC6994CS6-1#TRMPBF

製造中

LTC6994CS6-1#TRPBF

製造中

LTC6994CS6-2#PBF

製造中

LTC6994CS6-2#TRMPBF

製造中

LTC6994CS6-2#TRPBF

製造中

LTC6994HDCB-1#PBF

製造中

LTC6994HDCB-1#TRMPBF

製造中

LTC6994HDCB-1#TRPBF

製造中

LTC6994HDCB-2#PBF

製造中

LTC6994HDCB-2#TRMPBF

製造中

LTC6994HDCB-2#TRPBF

製造中

LTC6994HS6-1#PBF

最終販売

LTC6994HS6-1#TRMPBF

製造中

LTC6994HS6-1#TRPBF

製造中

LTC6994HS6-1#WTRMPBF

製造中

LTC6994HS6-1#WTRPBF

LTC6994HS6-2#TRMPBF

製造中

LTC6994HS6-2#TRPBF

製造中

LTC6994HS6-2#WTRMPBF

LTC6994HS6-2#WTRPBF

LTC6994IDCB-1#TRMPBF

製造中

LTC6994IDCB-1#TRPBF

製造中

LTC6994IDCB-2#TRMPBF

製造中

LTC6994IDCB-2#TRPBF

製造中

LTC6994IS6-1#TRMPBF

製造中

LTC6994IS6-1#TRPBF

製造中

LTC6994IS6-1#WTRMPBF

LTC6994IS6-1#WTRPBF

LTC6994IS6-2#TRM

製造中

LTC6994IS6-2#TRMPBF

製造中

LTC6994IS6-2#TRPBF

製造中

LTC6994IS6-2#WTRMPBF

LTC6994IS6-2#WTRPBF

LTC6994MPS6-1#TRMPBF

製造中

LTC6994MPS6-1#TRPBF

製造中

LTC6994MPS6-2#TRMPBF

製造中

LTC6994MPS6-2#TRPBF

製造中

5 24, 2021

- 20_0074

Discontinuation of Sn/Pb Plated Lead Finish Parts for S5, S6, TS8 Packages

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC6994CDCB-1#PBF

製造中

LTC6994CDCB-1#TRMPBF

製造中

LTC6994CDCB-1#TRPBF

製造中

LTC6994CDCB-2#PBF

製造中

LTC6994CDCB-2#TRMPBF

製造中

LTC6994CDCB-2#TRPBF

製造中

LTC6994CS6-1#PBF

製造中

LTC6994CS6-1#TRMPBF

製造中

LTC6994CS6-1#TRPBF

製造中

LTC6994CS6-2#PBF

製造中

LTC6994CS6-2#TRMPBF

製造中

LTC6994CS6-2#TRPBF

製造中

LTC6994HDCB-1#PBF

製造中

LTC6994HDCB-1#TRMPBF

製造中

LTC6994HDCB-1#TRPBF

製造中

LTC6994HDCB-2#PBF

製造中

LTC6994HDCB-2#TRMPBF

製造中

LTC6994HDCB-2#TRPBF

製造中

LTC6994HS6-1#PBF

最終販売

LTC6994HS6-1#TRMPBF

製造中

LTC6994HS6-1#TRPBF

製造中

LTC6994HS6-1#WTRMPBF

製造中

LTC6994HS6-1#WTRPBF

LTC6994HS6-2#TRMPBF

製造中

LTC6994HS6-2#TRPBF

製造中

LTC6994HS6-2#WTRMPBF

LTC6994HS6-2#WTRPBF

LTC6994IDCB-1#TRMPBF

製造中

LTC6994IDCB-1#TRPBF

製造中

LTC6994IDCB-2#TRMPBF

製造中

LTC6994IDCB-2#TRPBF

製造中

LTC6994IS6-1#TRMPBF

製造中

LTC6994IS6-1#TRPBF

製造中

LTC6994IS6-1#WTRMPBF

LTC6994IS6-1#WTRPBF

LTC6994IS6-2#TRM

製造中

LTC6994IS6-2#TRMPBF

製造中

LTC6994IS6-2#TRPBF

製造中

LTC6994IS6-2#WTRMPBF

LTC6994IS6-2#WTRPBF

LTC6994MPS6-1#TRMPBF

製造中

LTC6994MPS6-1#TRPBF

製造中

LTC6994MPS6-2#TRMPBF

製造中

LTC6994MPS6-2#TRPBF

製造中

5 24, 2021

- 20_0074

arrow down

Discontinuation of Sn/Pb Plated Lead Finish Parts for S5, S6, TS8 Packages

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

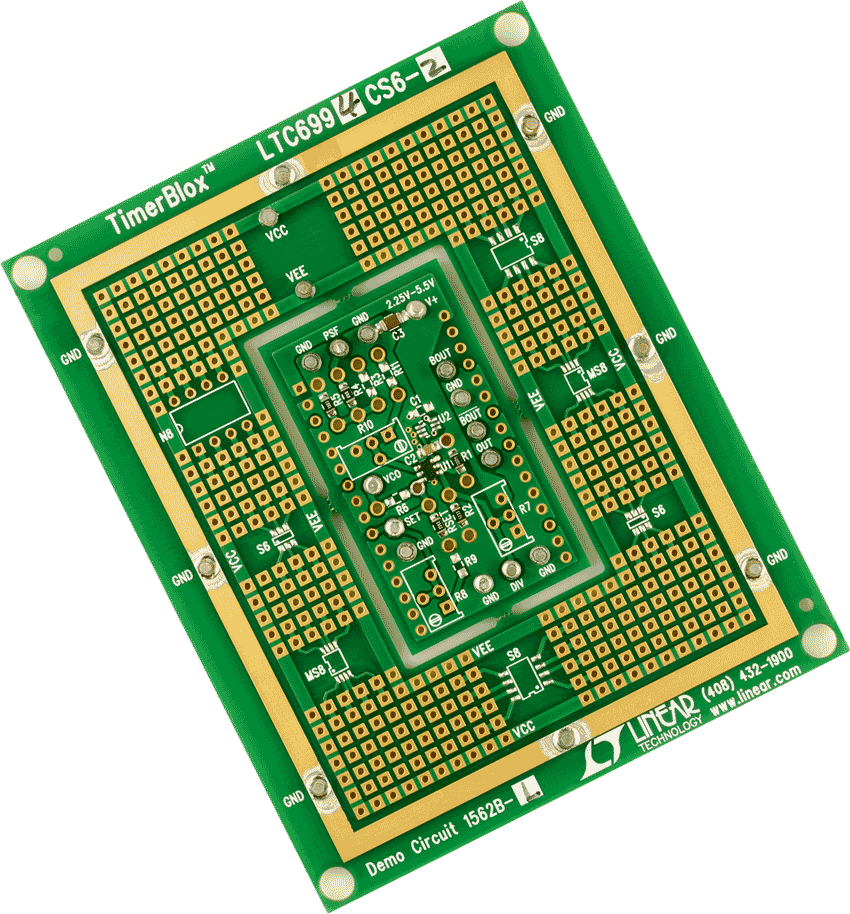

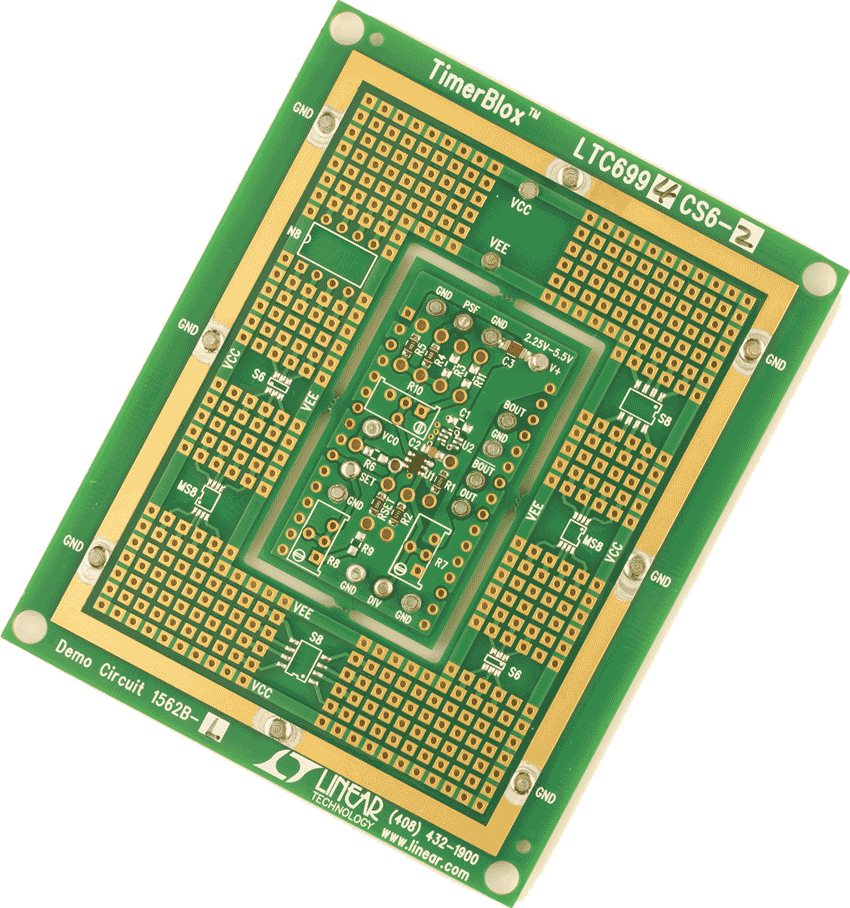

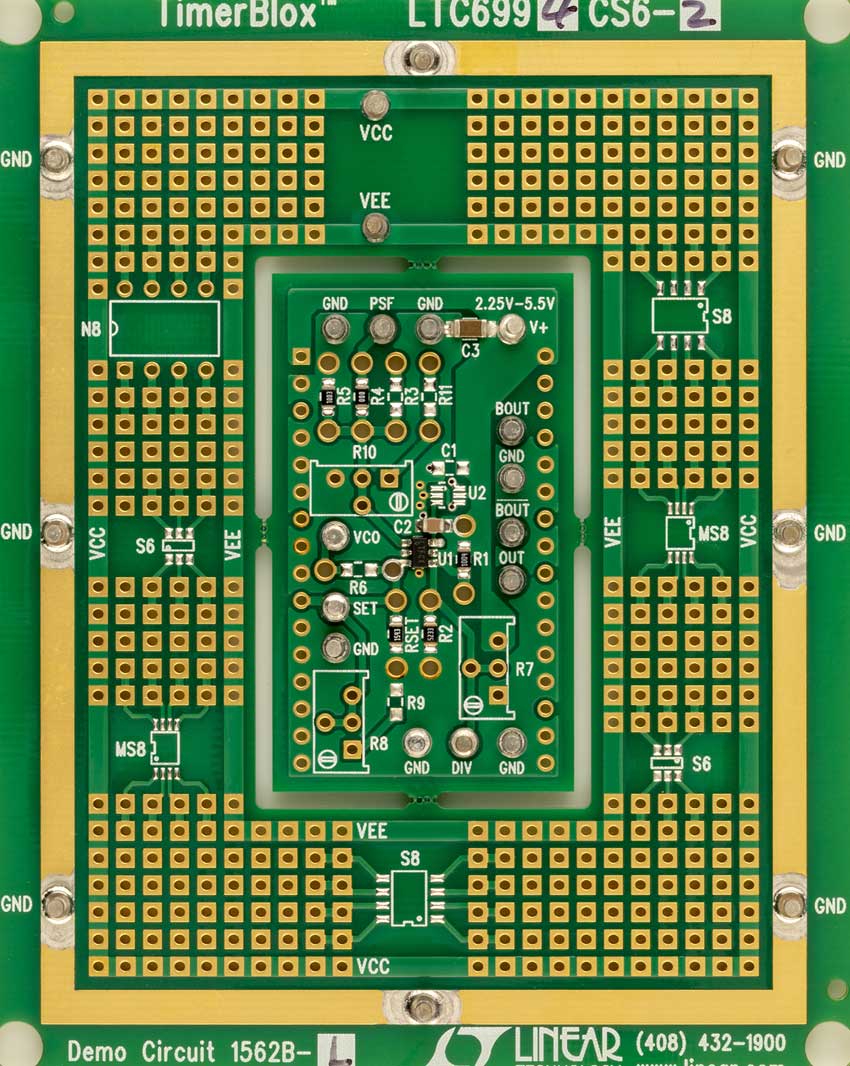

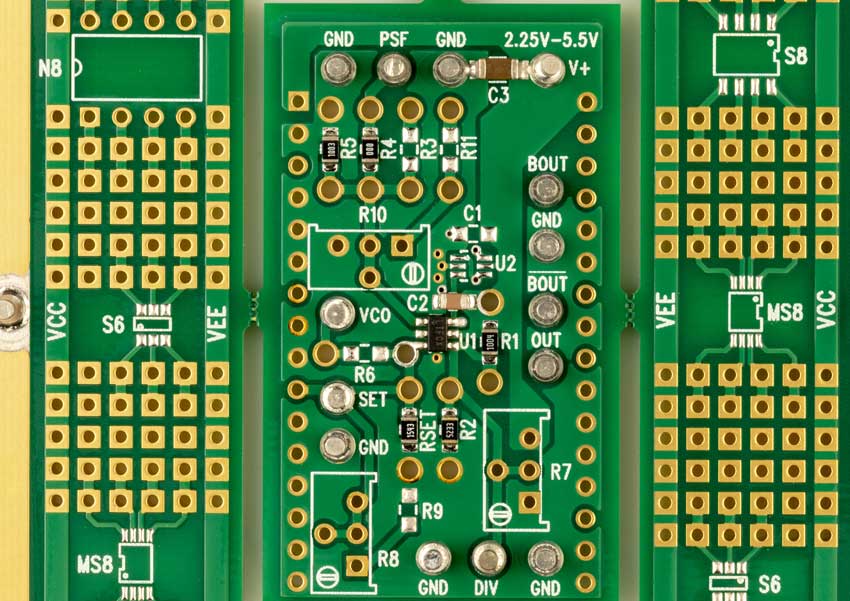

DC1562B-L

LTC6994-2 Demo Board | 100ms, Output Rising Edge Delayed from Trigger Rising Edge

zoom

DC1562B-L

LTC6994-2 Demo Board | 100ms, Output Rising Edge Delayed from Trigger Rising Edge

LTC6994-2 Demo Board | 100ms, Output Rising Edge Delayed from Trigger Rising Edge

製品の詳細

Demonstration circuit 1562B is an engineering tool to design and evaluate the LTC699X-X family of TimerBlox® circuits. The center section of the board contains a preconfigured TimerBlox function. DC1562B comes in twelve timing function variations.

reference details image

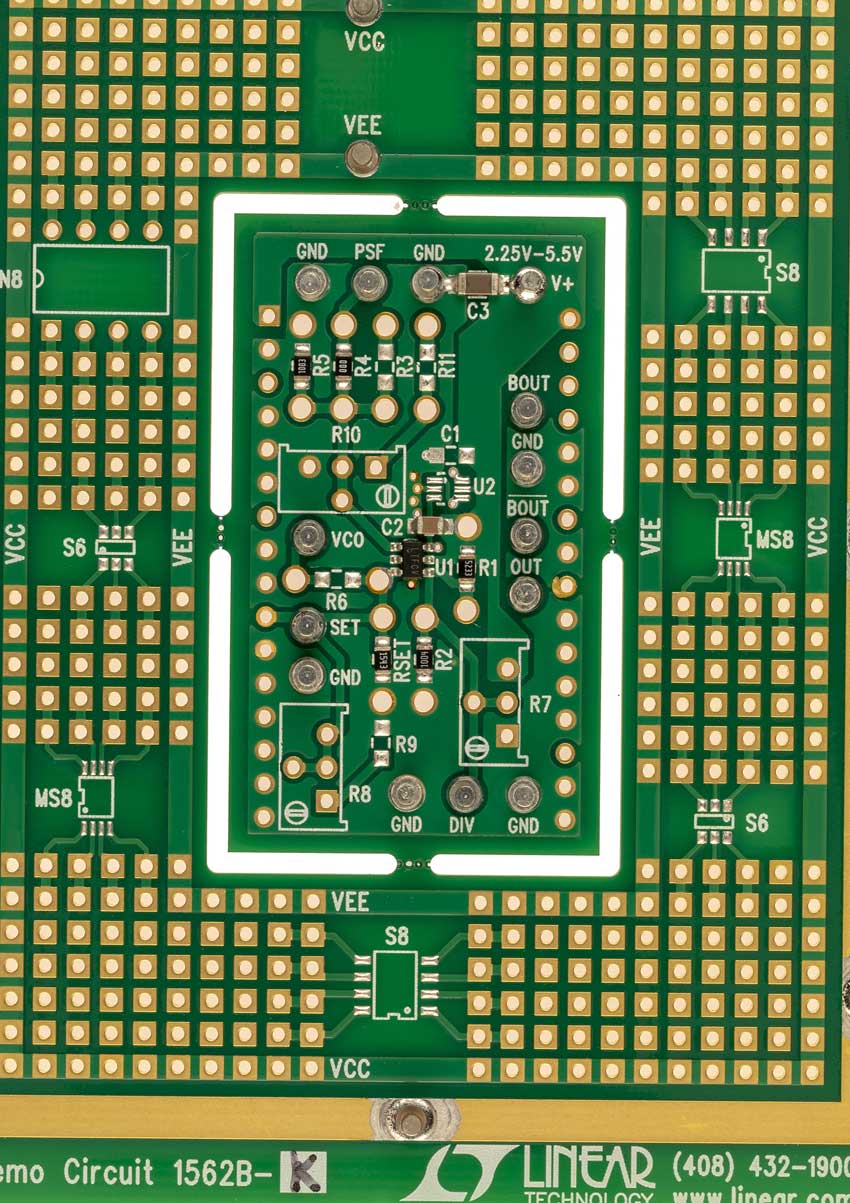

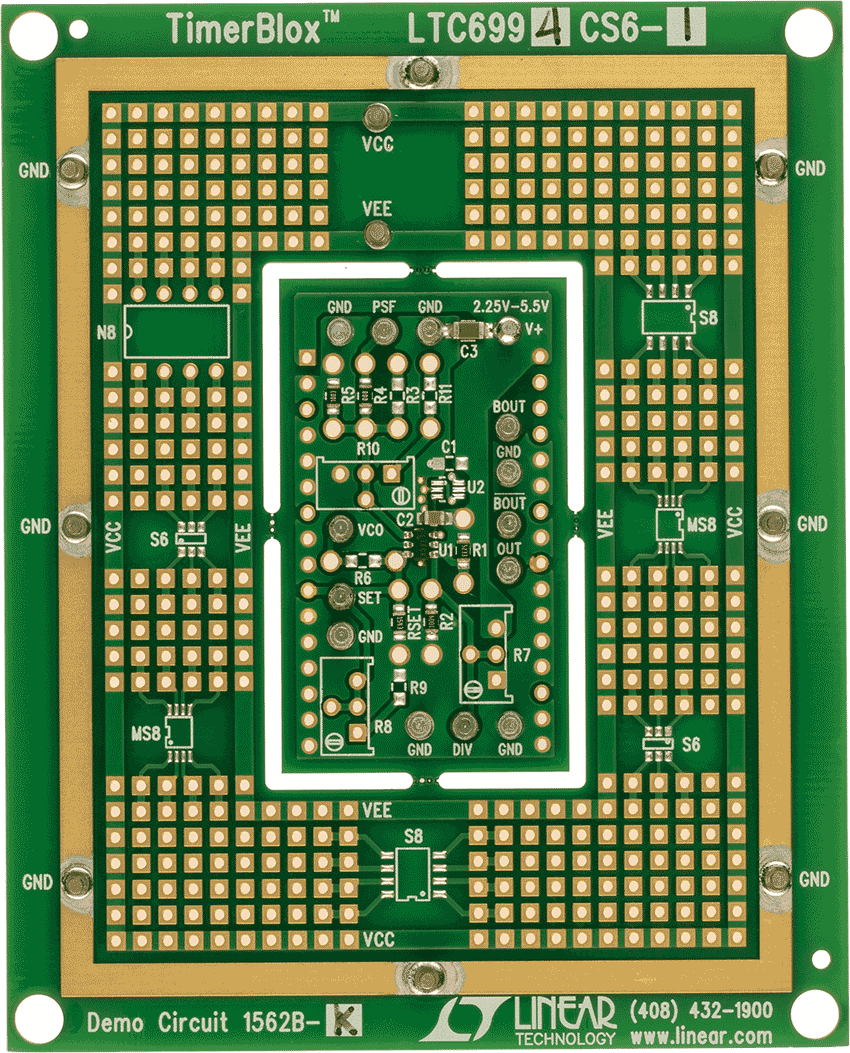

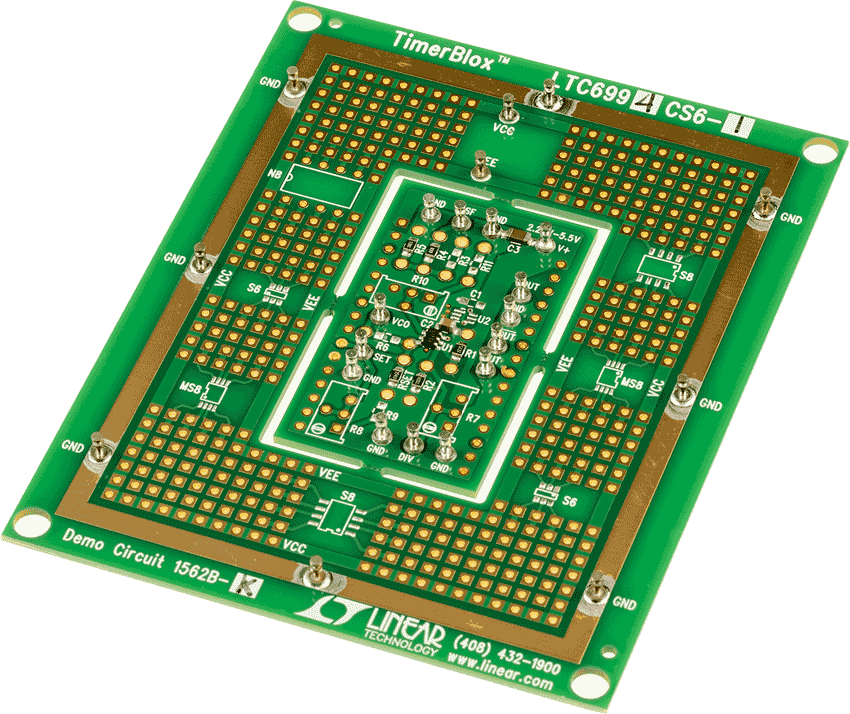

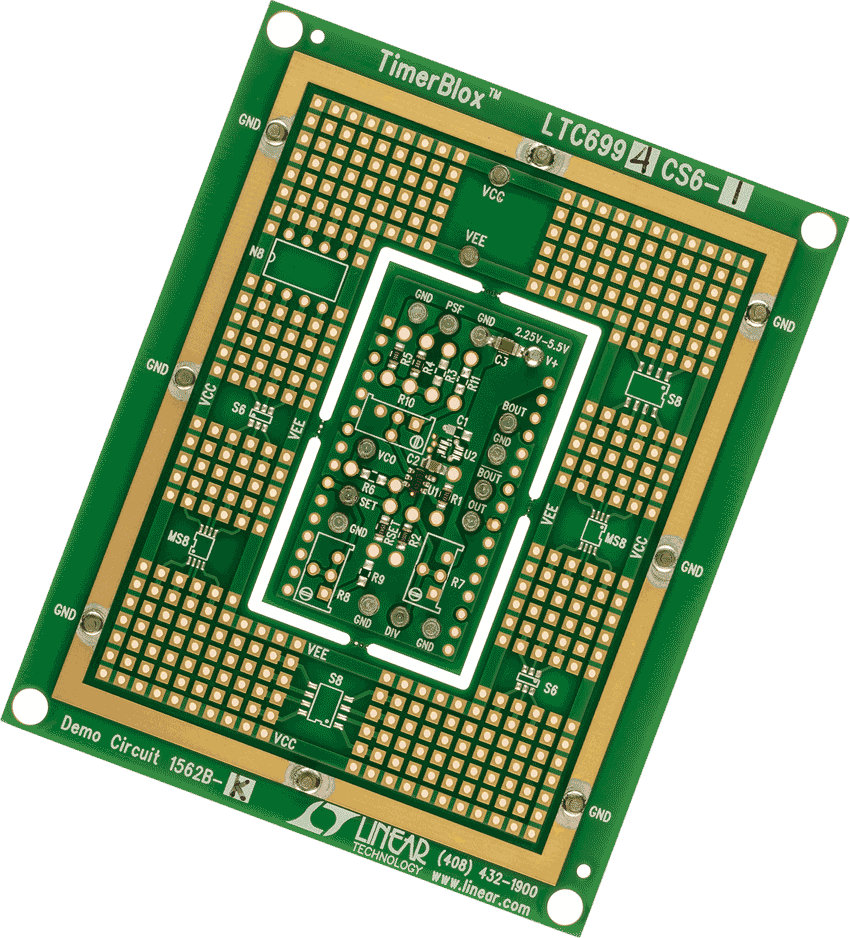

DC1562B-K

LTC6994-1 Demo Board | 100ms, Falling Edge, Delayed from Trigger Falling Edge

zoom
