製品概要

機能と利点

  • 消費電流:100kHz で12μA
  • 周波数精度:0.65%未満(0℃~70℃)
  • 周波数範囲:10kHz~1MHz
  • 1本の抵抗で発振周波数を設定
  • 単一電源:2.25V~5.5V
  • 動作温度範囲:-40℃~125℃
  • デカップリング・コンデンサが不要
  • 起動時間:1MHz で200μs未満
  • 電源投入後の最初のサイクルが高精度
  • 150Ω CMOS 出力ドライバ
  • 高さの低い(1mm)SOT-23(ThinSOT)パッケージ

製品概要

LTC6906は、汎用性が高く、コンパクトで使いやすい、プログラム可能な高精度発振器です。マイクロパワー動作により、バッテリ駆動の携帯機器に適しています。100kHz時、3.3V電源での消費電流は12μAです。

1本の抵抗により、0.5%より優れた初期精度で10:1範囲にわたり発振周波数をプログラムします。出力周波数は1、3、または10で分周することができるので、100:1の総周波数範囲10kHz~1MHzが得られます。

ほとんどの場合、デカップリング・コンデンサが不要なので、面積が20mm2未満の極めてコンパクトなソリューションが実現します。シャットダウン機能搭載または低周波数動作バージョンについては、弊社および弊社代理店にお問い合わせください。

LTC6906は6ピンSOT-23(ThinSOT)パッケージで供給されます。


アプリケーション

  • 低コスト、高精度のプログラム可能な発振器
  • 水晶発振器やセラミック発振器の堅牢かつコンパクトなマイクロパワー代替デバイス
  • 衝撃および振動の多い環境
  • バッテリ駆動の携帯機器
  • PDAや携帯電話

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

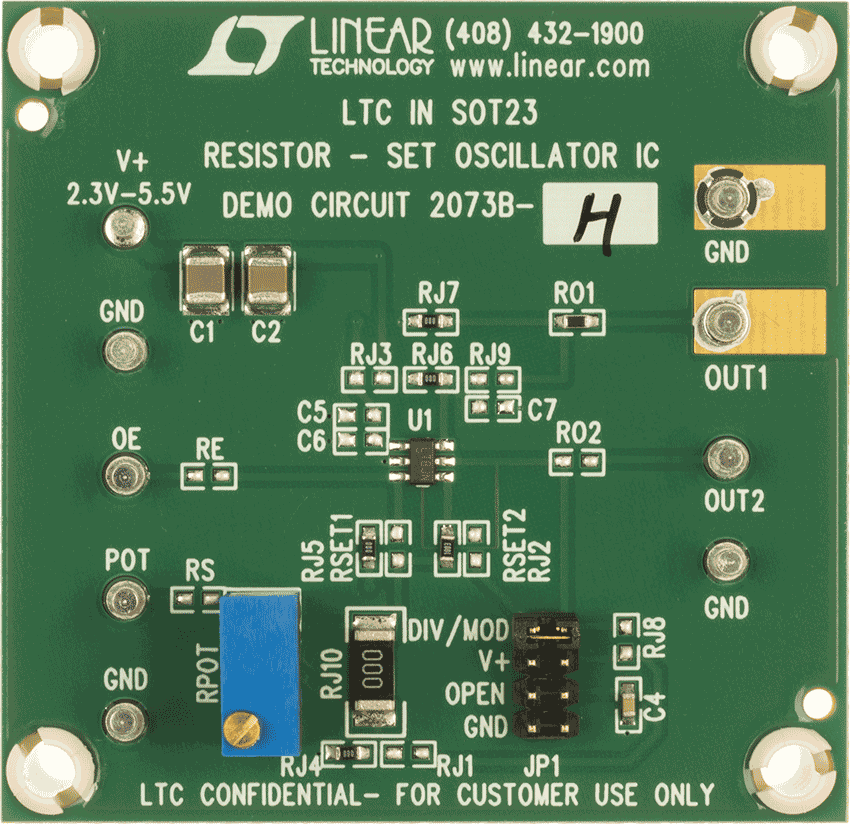

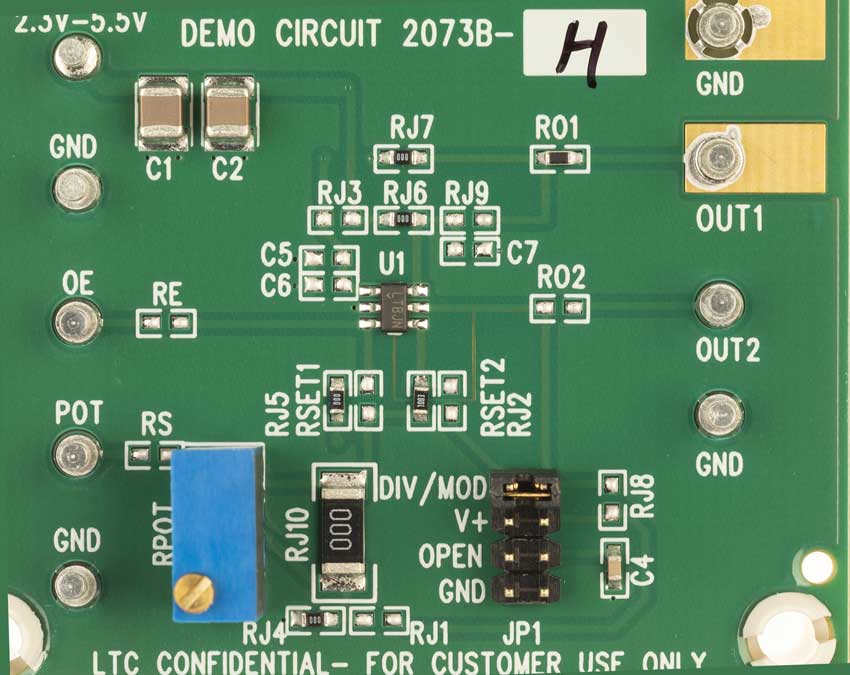

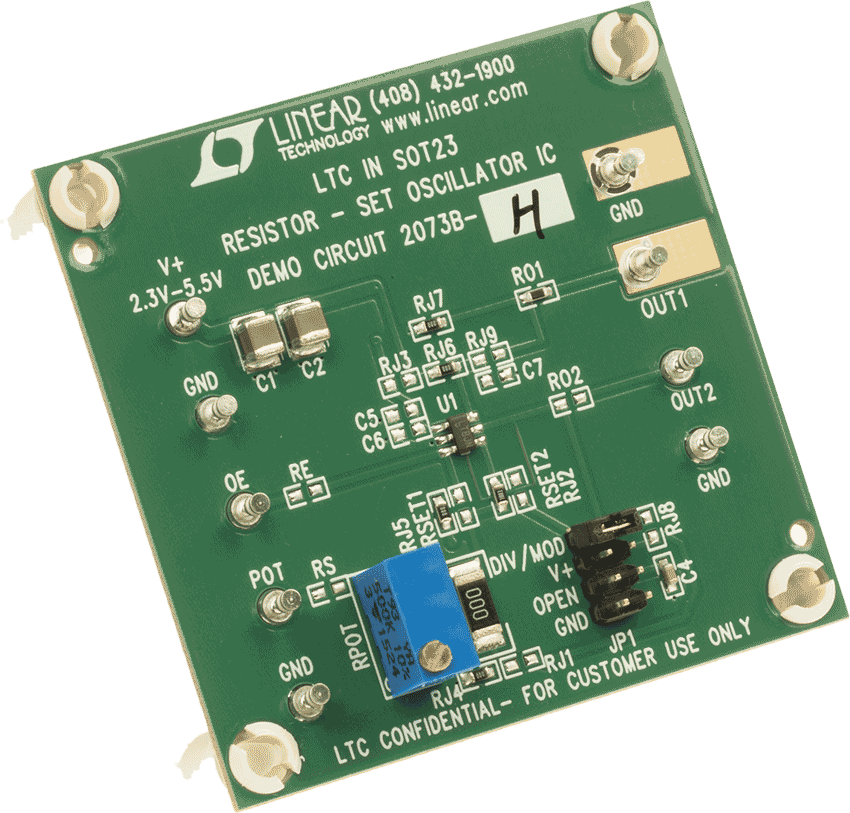

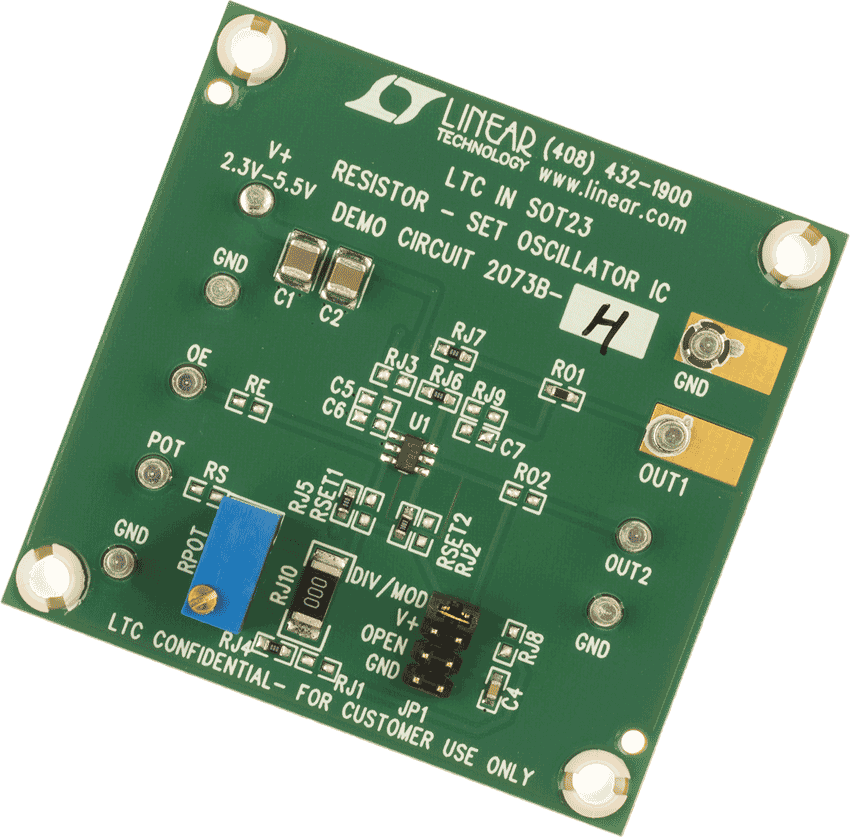

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC6906

設計ツール

OscCalc選択および合成ツール

アプリケーションに適したシリコン発振器を短時間で容易に選択いただけます。(注:OscCalcを機能させるには、Excelのマクロを有効にする必要があります。)
