LTC4290

新規設計に推奨

8ポートPoE/PoE+/LTPoE++PSEアナログ・コントローラ

データシート

製品セレクション・テーブル

製品モデル: 6
1Ku当たりの価格: 最低価格：$8.31

Viewing:

製品の詳細

8つの独立したPSEチャネル
IEEE 802.3atタイプ1およびタイプ2に準拠
電気的な絶縁を実現するチップセット

部品コストを節減
最大で6つの高速オプトカプラが不要
絶縁型の3.3V電源が不要

低い電力損失

チャネル当たり0.25Ωの検出抵抗

きわめて信頼性の高い4点PD検出

2点強制電圧
2点強制電流

V_EEおよびV_PORTのモニタリング
1秒間のI_PORTの移動平均化
2対および4対の出力電力をサポート
1MHzのI²C互換シリアル制御インタフェース
3種類の電力グレードで供給
- Aグレード- LTPoE++^™： 38.7W ～ 90W
- B グレード- PoE+ ：25.5W
- C グレード- PoE ：13W
6mm × 6mmの40ピンQFNパッケージ（LTC4290）および4mm × 4mmの24ピンQFNパッケージ（LTC4271）で供給

この製品にはより新しいバージョンがあります

PoE PSEコントローラ、12/24ポートIEEE 802.3bt

製品モデル: 6
1Ku当たりの価格: 最低価格：$8.31

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC4290AIUJ#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4290AIUJ#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4290BIUJ#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4290BIUJ#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4290CIUJ#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4290CIUJ#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN
該当なし
12 28, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC4290AIUJ#PBF	製造中
LTC4290AIUJ#TRPBF	製造中
LTC4290BIUJ#PBF	製造中
LTC4290BIUJ#TRPBF	製造中
LTC4290CIUJ#PBF	製造中
LTC4290CIUJ#TRPBF	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
I<sup>2</sup>Cアイソレータ 1
LTM2883	製造中	±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI²C対応のμModuleアイソレータ
PoE PD（受電デバイス） 1
LT4275	新規設計に推奨	LTPoE++/PoE+/PoE PDコントローラ
PoE PSE（給電デバイス） 1
LTC4270	新規設計に推奨	12ポート PoE/PoE+/LTPoE++ PSE アナログ・コントローラ
電流検出アンプ 1
LTC2990	新規設計に推奨	I²Cインタフェース搭載のクワッド電圧、電流、温度モニタ

製品モデル	製品ライフサイクル	詳細
LTC9101-1	新規設計に推奨	48ポートIEEE802.3bt（PoE 2）PSEデジタル・コントローラ
LTC9102	新規設計に推奨	12チャンネルIEEE802.3bt（PoE 2）PSEアナログ・コントローラ

評価用キット

LTC4290B/LTC4271: (DC1680 + DC1842) 8-Port 25.5W Demo Kit (requires DC590)

今すぐ購入詳細を表示

製品詳細

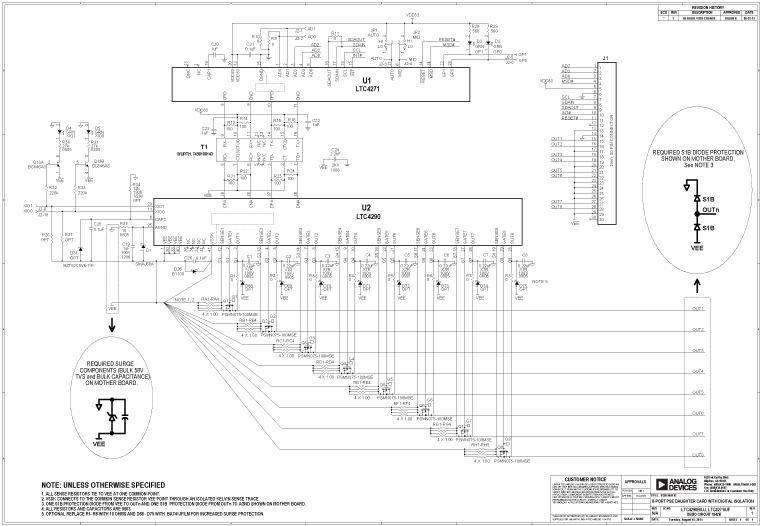

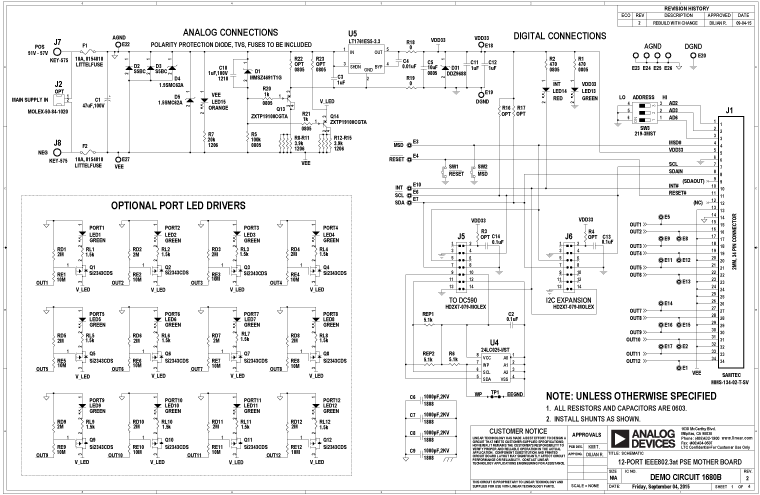

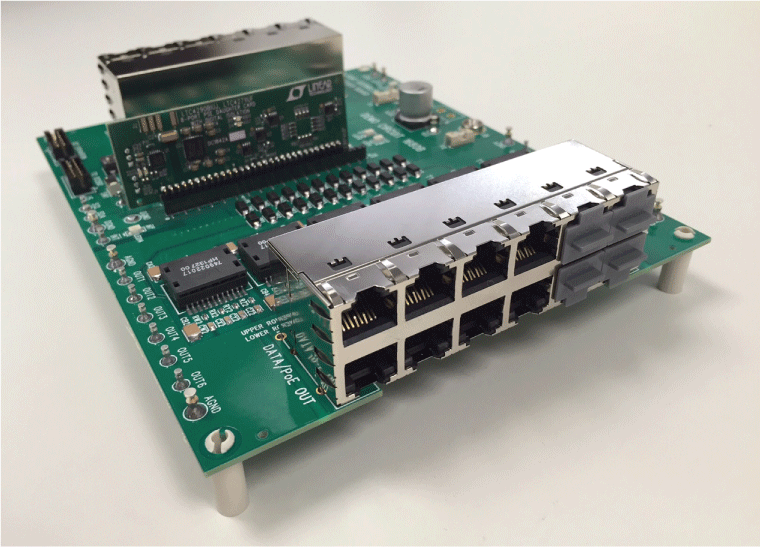

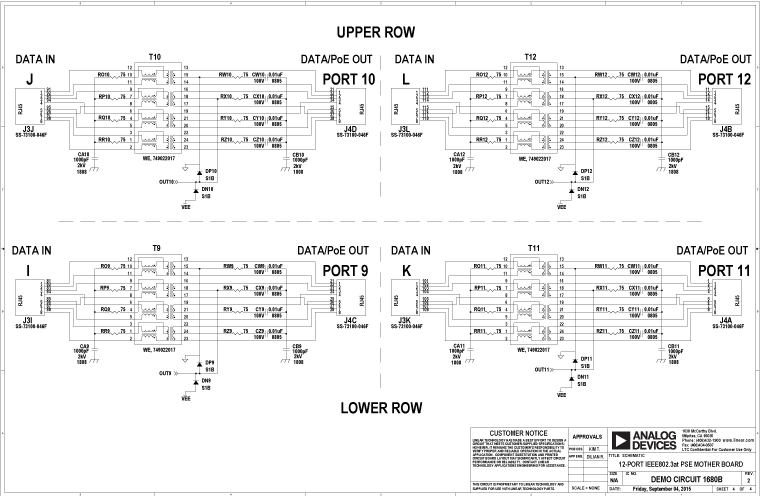

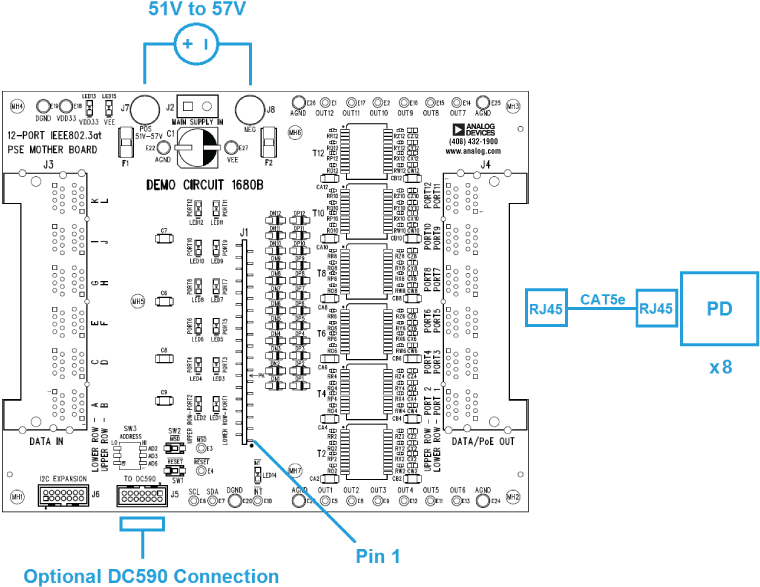

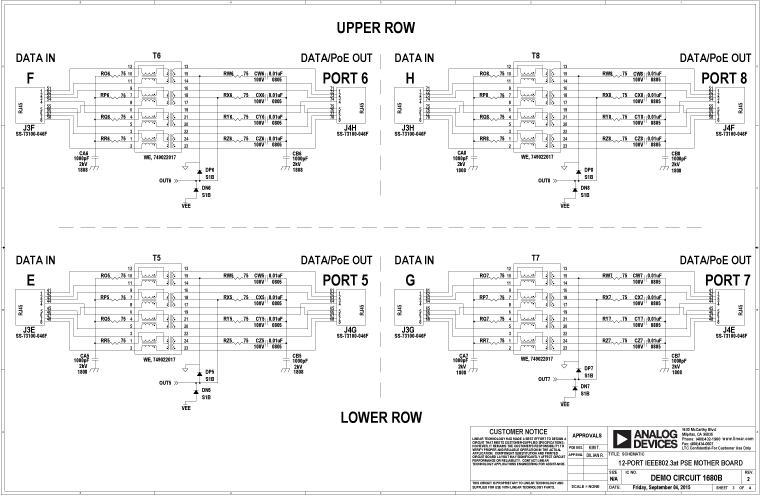

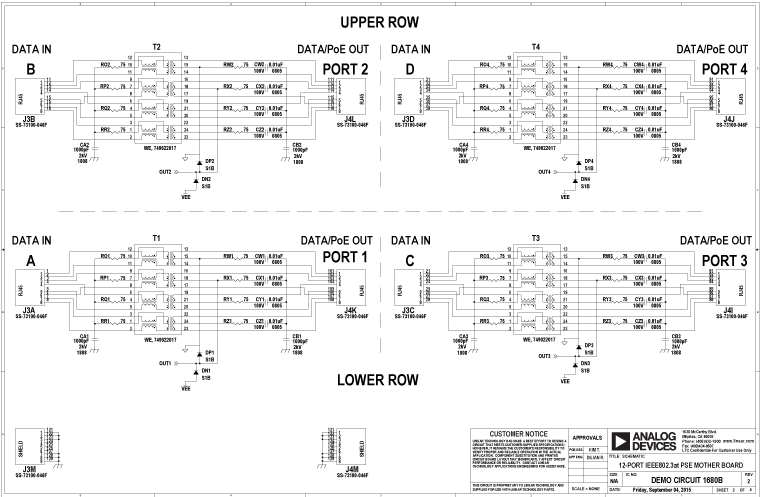

Demonstration kit DC1843B is an 8-port Ethernet Alliance^™ certified IEEE 802.3at Type 2 power sourcing equipment (PSE) composed of a DC1842B daughter card and DC1680B motherboard. The kit is used for evaluation of the LTC4290B and LTC4271 PSE chipset. Up to 8 powered devices (PDs) can be connected and powered from this system using a single power supply. A DC590 is connected to the DC1843 for I²C interfacing with QuikEval^™. This demonstration manual provides a Quick Start Procedure, a DC1842B overview, a DC1680B overview, schematics, and layout printouts. Refer to the Layout Guide for Demonstration Circuit 1842B when laying out the LTC4290B/LTC4271 circuit. Contact Analog Devices for this document.

The DC1842B has increased surge protection over the DC1842A. The DC1680B uses discrete Ethernet transformers while the DC1680A has an integrated 12-port RJ45 jack.
