LTC4274

シングルPoE+ PSE コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

4 18, 2012 ellipse 日本語

LTC4274: シングルPoE+ PSE コントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 658.00K
Documentation すべてのドキュメントを表示
LTspice LTC4265 - Power-over-Ethernet (PoE) Interface Controllers, LTC4274 - Power-over-Ethernet (PoE) Interface Controllers Download 3.61 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$5.37
特長
  • IEEE 802.3at タイプ1 およびタイプ2に準拠
  • 合計チャネル抵抗： 0.34Ω
    • 600mAで130mW/ポート
  • 高度なパワーマネージメント
    • 8ビットでプログラム可能な電流制限 (ILIM)
    • 7ビットでプログラム可能な過負荷電流(ICUT)
    • 高速シャットダウン
    • 14.5ビットのポート電流/電圧モニタリング
    • 2イベント分類
  • 信頼性の高い4ポイントPD検出
    • 2ポイントの強制電圧
    • 2ポイントの強制電流
  • 高容量のレガシー・デバイスの検出
  • LTC4259A-1およびLTC4266とソフトウェア互換
  • 1MHzのI2C互換シリアル制御インタフェース
  • ミッドスパン・バックオフ・タイマ
  • 25Wを上回る独自の電力レベルをサポート
  • 38ピン5mm × 7mm QFNパッケージ
製品概要
show more Icon

LTC4274 は、IEEE 802.3 タイプ1およびタイプ2 (高電力)準拠のPower  over  Ethernet システム向けに設計されたシングルPower Sourcing Equipment（PSE：給電装置）コントローラです。外付けパワーMOSFETにより、システムの信頼性が向上し、チャネル抵抗が最小に抑えられるので、電力損失が低減され、タイプ2の電力レベルでもヒートシンクが不要です。さらに、外付けパワー部品によって非常に高い電力レベルでの使用が可能になりますが、それ以外はIEEE標準規格に適合します。 80V定格のポート・ピンにより、外部フォールトからシステムを確実に保護します。

LTC4274は、電流および電圧の読み出し、プログラム可能なICUTおよび ILIM のスレッショルドなど、高度なパワーマネージメント機能を備えています。また、Cライブラリを使用できるので、ソフトウェアの開発が容易です。オプションのAUTOピン・モードを使えば、IEEEに完全準拠したスタンドアロン動作がソフトウェアなしで可能です。独自の4ポイントPD検出回路により、レガシー電話の動作をサポートしながらPD検出誤りを最小限に抑えることができます。ミッドスパン動作は、内蔵の2イベント分類とバックオフ・タイミングでサポートされています。ホストとの通信は、1MHzの I2C シリアル・インタフェースを介して行われます。

LTC4274は5mm × 7mmのQFNパッケージで供給され、競合ソリューションに比べてボードスペースが大幅に削減されています。


アプリケーション

  • PSEスイッチ/ルータ
  • PSEミッドスパン
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LTC4265 - Power-over-Ethernet (PoE) Interface Controllers, LTC4274 - Power-over-Ethernet (PoE) Interface Controllers Download 3.61 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$5.37
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4274

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 信頼性データ
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 07/13/2017
English

LTC4274: Single PoE+ PSE Controller Data Sheet

PDFファイルを開く

redirect
395.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 04/18/2012
日本語

LTC4274: シングルPoE+ PSE コントローラ データシート

PDFファイルを開く

redirect
658.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R547 Reliability Data redirect icon

146.93 K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 10/05/2015
English
DC1567B - Demo Manual (Rev.B) redirect icon

436.00K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

製品セレクタ・カード 4

PoE PDコントローラ
PoE+ for the Power Hungry
LTPoE++ PSEコントローラ
Power over Ethernet Solutions

プレス・リリース 1

LTC4274 - IEEE 802.3at PoE+規格に対応した高効率 PSE コントローラ

ビデオ

2

Thumbnail Image

ビデオ

2018-08-20

02:51

Next Generation Power Over Ethernet

さらに詳しく
Thumbnail Image

ビデオ

2017-09-18

PoE++ Video Product Brief

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4274CUHF#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274CUHF#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274IUHF#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274IUHF#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 28, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4274CUHF#PBF

製造中

LTC4274CUHF#TRPBF

製造中

LTC4274IUHF#PBF

製造中

LTC4274IUHF#TRPBF

製造中

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 28, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4274CUHF#PBF

製造中

LTC4274CUHF#TRPBF

製造中

LTC4274IUHF#PBF

製造中

LTC4274IUHF#TRPBF

製造中

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

I<sup>2</sup>C & SMBus バス・バッファ、アクセラレータ、 & マルチプレクサ1
LTC4310
popup image
Cart

製造中

ホットスワップ可能なI2C アイソレータ

PoE PSE（給電デバイス）1
LTC4274A
LTC4274C
popup image
Cart

シングルPoE/PoE+/LTPoE++ PSEコントローラ

製品モデル 製品ライフサイクル 詳細
LTC4279
popup image
Cart

新規設計に推奨

シングル・ポートPoE/PoE+/ LTPoE++ PSEコントローラ

評価用キット 2

reference details image

DC1567B

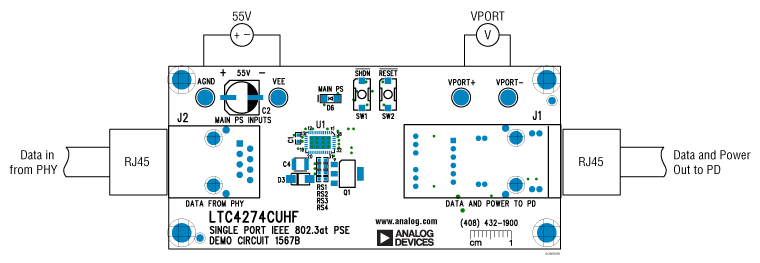

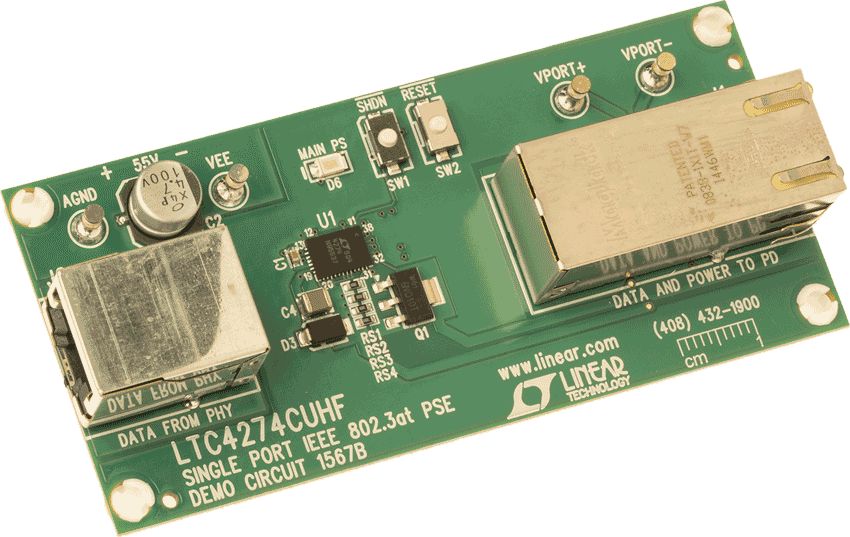

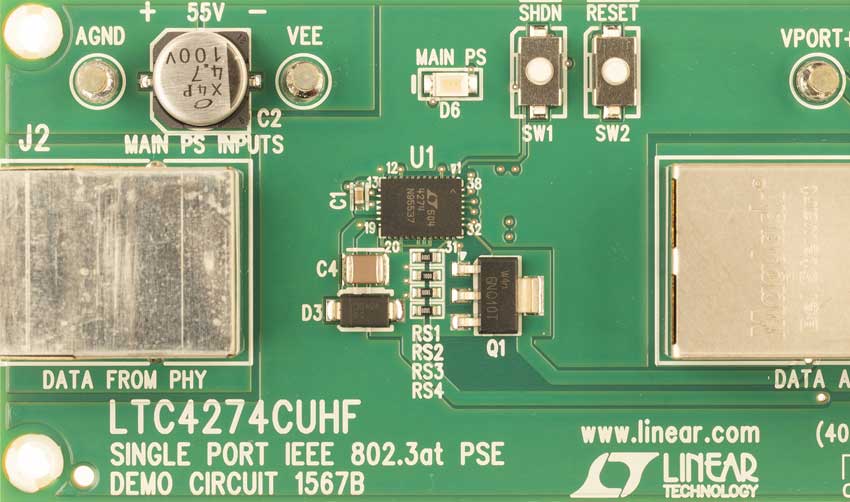

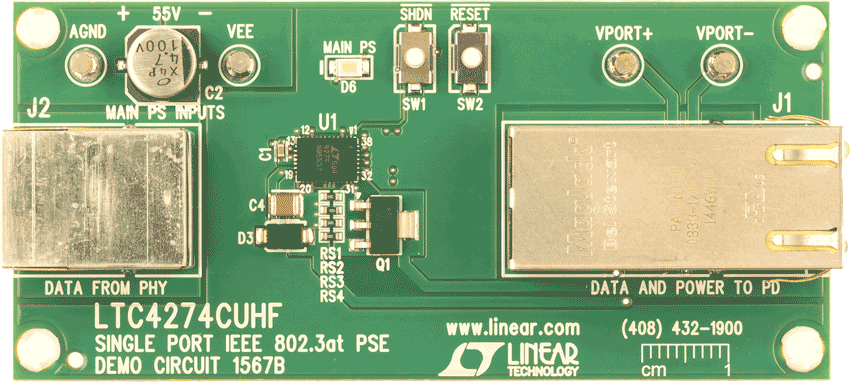

LTC4274 デモ用ボード | IEEE802.3at Power over Ethernet PSE

zoom

DC1567B

LTC4274 デモ用ボード | IEEE802.3at Power over Ethernet PSE

download icon

ダウンロード

 print icon

印刷
DC1567B
LTC4274 デモ用ボード | IEEE802.3at Power over Ethernet PSE
今すぐ購入 詳細を表示

製品の詳細

デモ回路 1567B は、IEEE 802.3 Type 1 および Type 2（ハイ・パワー）準拠の Power over Ethernet（PoE）システムで使用するように設計されたシングル電源装置（PSE）コントローラ LTC4274 を備えています。LTC4274 はミッドスパン・パワー・インジェクタとして DC1567B 内に構成され、既存ネットワーク・システムからのデータは電力と共に給電デバイス（PD）に出力されます。LTC4274 は PD の検出と分類を自律的に行い、ポートに対して電源を投入し、マイクロコントローラを必要とせずにポート電源を切り離すことができます。2 秒間のバックオフ・タイマーにより、ミッドスパン構成をサポートしています。デモ用ボードへの給電には、55 V の公称電源を推奨します。

資料

pdf icon

PDF

DC1567B - Demo Manual (Rev.B) Download

436.00K

pdf icon

ZIP

DC1567B - Design Files Download

1.00M

pdf icon

PDF

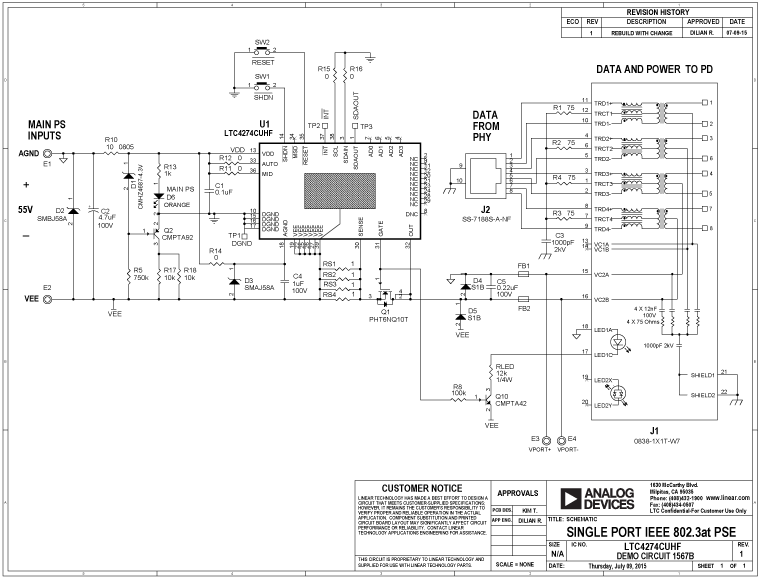

DC1567B - Schematic Download

38.00K

すべて表示 Arrow image
reference details image

DC590B

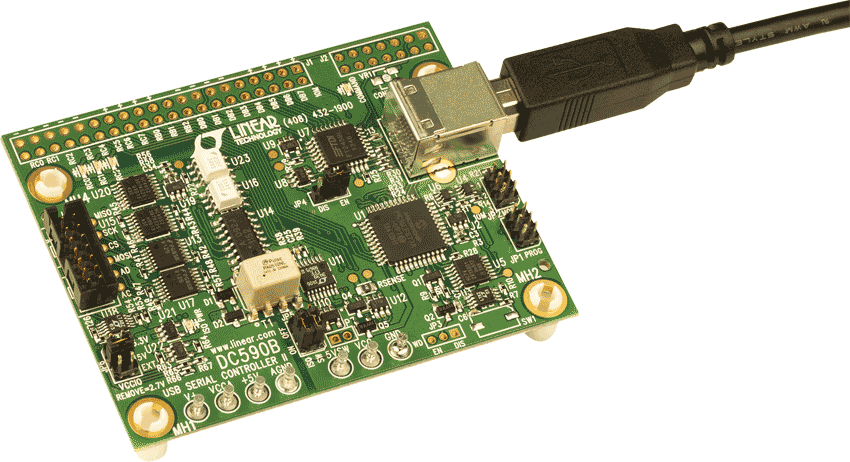

QuikEval対応デモ・ボード用絶縁型USBシリアル・コントローラ

評価用キット2

evaluation kit item images

DC1567B

LTC4274 デモ用ボード | IEEE802.3at Power over Ethernet PSE
evaluation kit item images

DC590B

QuikEval対応デモ・ボード用絶縁型USBシリアル・コントローラ

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
