LTC4274A
LTC4274C
Info : 新規設計に推奨
searchIcon
cartIcon

LTC4274A
LTC4274C

シングルPoE/PoE+/LTPoE++ PSEコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

9 11, 2014 ellipse 日本語

LTC4274A_C: シングルPoE/PoE+/LTPoE++ PSEコントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 656.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 10
1Ku当たりの価格 最低価格：$5.37
特長
  • IEEE 802.3atタイプ1およびタイプ2に準拠
  • 低電力損失
    • センス抵抗： 0.25Ω/チャネル
  • 信頼性の極めて高い4ポイントPD検出：
    • 2ポイントの電圧強制
    • 2ポイントの電流強制
  • 高容量のレガシー装置を検出
  • 1MHzのI2C互換シリアル制御インタフェース
  • ミッドスパン・バックオフ・タイマ
  • 2ペアおよび4ペアの出力電力をサポート
  • 複数の電力グレード：LTC4274A-1：
    LTPoE++™ 38.7W
    LTC4274A-2： LTPoE++ 52.7W
    LTC4274A-3： LTPoE++ 70W
    LTC4274A-4： LTPoE++ 90W
    LTC4274C： PoE 13W

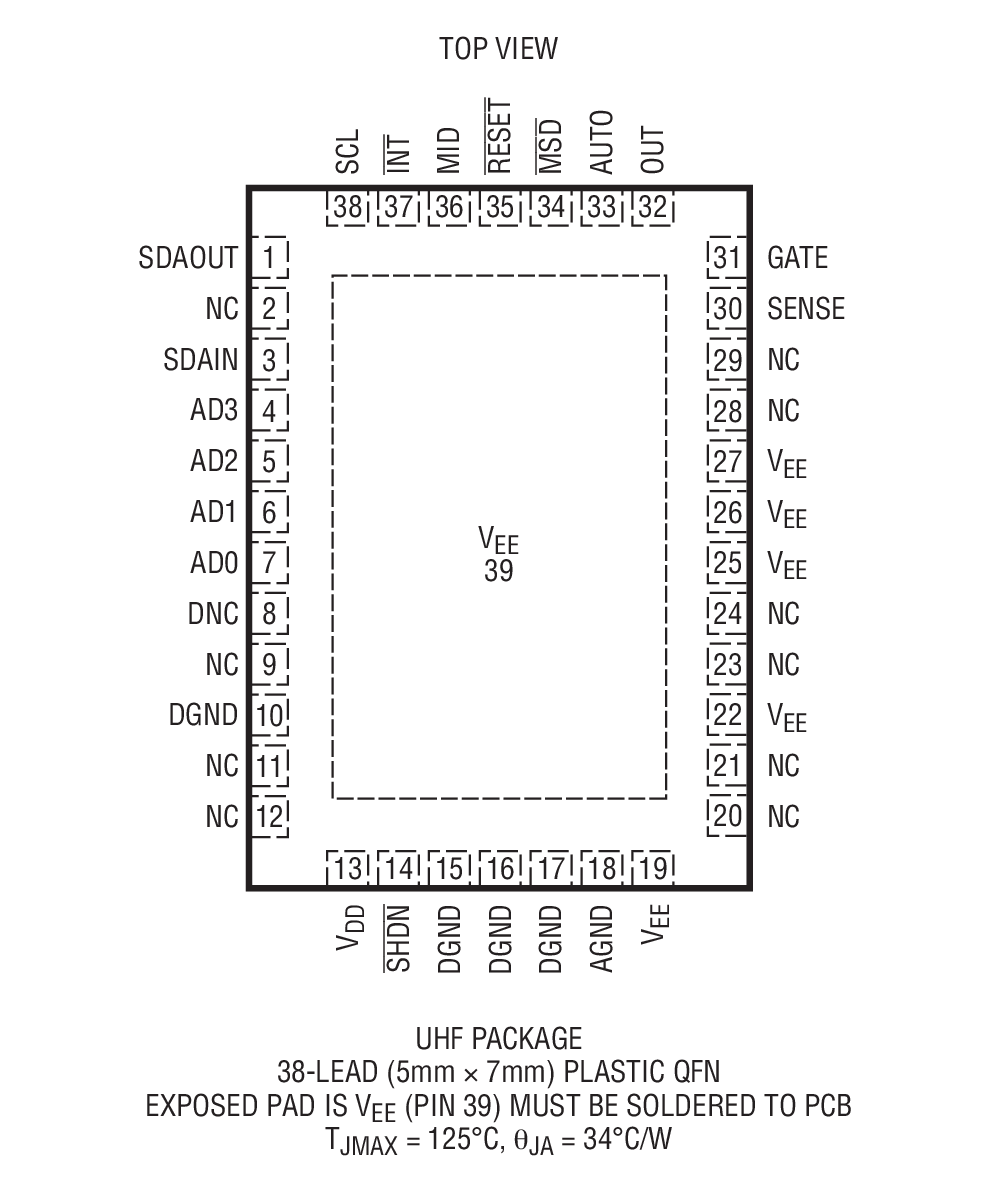

  • 38ピン5mm × 7mm QFNパッケージ
製品概要
show more Icon

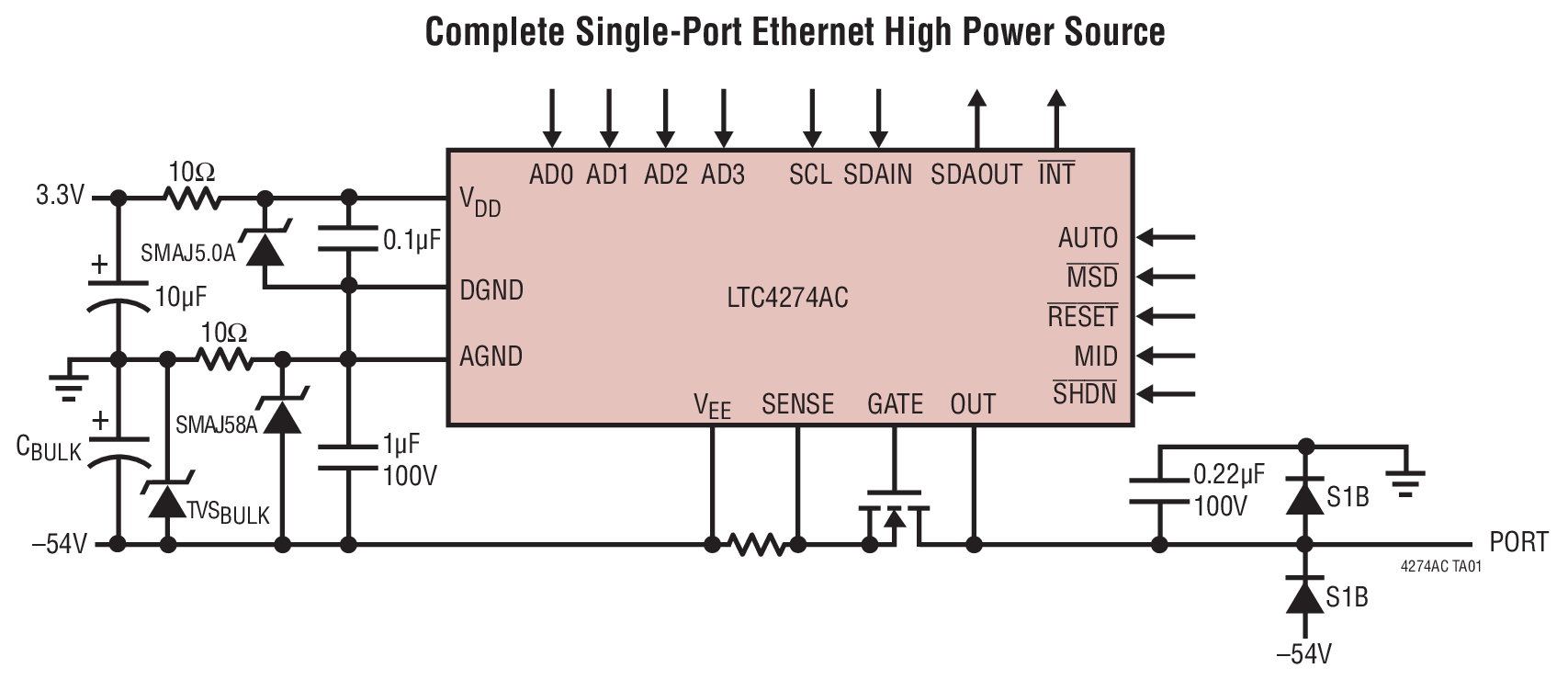

LTC4274Aは、最大90WのLTPoE++の電力をLTPoE++に対応する受電装置（PD）に供給可能な、シングル給電装置（PSE）コントローラです。独自の検出/ 分類手法により、LTPoE++のPSEとLTPoE++のPDの間の相互識別を可能にしながら、既存のタイプ1（13W）およびタイプ2（25.5W）のPDとの互換性と相互運用性を維持しています。LTC4274Aは既存のLTC4274の上位互換デバイスです。これらのPSEコントローラは、LTPoE++の電流レベルで熱損失を最小に保つために特に重要な、低RONの外部MOSFETと0.25Ωのセンス抵抗を備えています。

LTC4274Cは、タイプ1（最大13W）のPDに電力を供給する全自動PSEシステム向けのデバイスです。

高度なパワーマネージメントとして、14ビットの電流モニタリングADC、DACでプログラム可能な電流制限、多用途に使える高速シャットダウンなどの機能を備えています。PDの検出は、独自のデュアル・モード4ポイント検出メカニズムを使用して行われ、PDの誤検出を最大限防止できます。LTC4274A/LTC4274Cは、最大1MHzで動作可能なI2Cシリアル・インタフェースを備えています。

LTC4274A/LTC4274Cには複数の電力グレードがあり、13W、25.5W、38.7W、52.7W、70Wおよび90Wの電力をPDに供給できます。これらのコントローラは、38ピン5mm×7mm QFNパッケージで供給されます。


アプリケーション

  • LTPoE++ PSEスイッチ/ルータ
  • LTPoE++ PSEミッドスパン
  • IEEE 802.3atタイプ1 PSEスイッチ/ルータ
  • IEEE 802.3atタイプ1 PSEミッドスパン
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 10
1Ku当たりの価格 最低価格：$5.37
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4274A
LTC4274C

資料

3
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 07/17/2017
English

LTC4274A/LTC4274C: Single PoE/PoE+/LTPoE++ PSE Controller Data Sheet

PDFファイルを開く

redirect
329.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 09/11/2014
日本語

LTC4274A_C: シングルPoE/PoE+/LTPoE++ PSEコントローラ データシート

PDFファイルを開く

redirect
656.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 01/28/2016
English
DC1814A - Demo Manual redirect icon

925.00K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

製品セレクタ・カード 3

PoE PDコントローラ
LTPoE++ PSEコントローラ
Power over Ethernet Solutions

プレス・リリース 1

LTC4266A/C、LTC4274A/C - 最大90W を供給するクワッド&シングルLTPoE++ PSE コントローラ

ビデオ

1

Thumbnail Image

ビデオ

2017-09-18

PoE++ Video Product Brief

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4274AIUHF-1#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274AIUHF-1#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274AIUHF-2#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274AIUHF-2#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274AIUHF-3#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274AIUHF-3#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274AIUHF-4#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274AIUHF-4#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274CIUHF#PBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4274CIUHF#TRPBF 38-Lead QFN (5mm x 7mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 28, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4274AIUHF-1#PBF

製造中

LTC4274AIUHF-1#TRPBF

製造中

LTC4274AIUHF-2#PBF

製造中

LTC4274AIUHF-2#TRPBF

製造中

LTC4274AIUHF-3#PBF

製造中

LTC4274AIUHF-3#TRPBF

製造中

LTC4274AIUHF-4#PBF

製造中

LTC4274AIUHF-4#TRPBF

製造中

LTC4274CIUHF#PBF

製造中

LTC4274CIUHF#TRPBF

製造中

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 28, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4274AIUHF-1#PBF

製造中

LTC4274AIUHF-1#TRPBF

製造中

LTC4274AIUHF-2#PBF

製造中

LTC4274AIUHF-2#TRPBF

製造中

LTC4274AIUHF-3#PBF

製造中

LTC4274AIUHF-3#TRPBF

製造中

LTC4274AIUHF-4#PBF

製造中

LTC4274AIUHF-4#TRPBF

製造中

LTC4274CIUHF#PBF

製造中

LTC4274CIUHF#TRPBF

製造中

pdf

PCN20_0245_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Other

external-icon

pdf

Qualification Results Summary

external-icon

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

I<sup>2</sup>C & SMBus バス・バッファ、アクセラレータ、 & マルチプレクサ1
LTC4310
popup image
Cart

製造中

ホットスワップ可能なI2C アイソレータ

PoE PD（受電デバイス）1
LT4275
popup image
Cart

新規設計に推奨

LTPoE++/PoE+/PoE PDコントローラ

製品モデル 製品ライフサイクル 詳細
LTC4279
popup image
Cart

新規設計に推奨

シングル・ポートPoE/PoE+/ LTPoE++ PSEコントローラ

評価用キット 5

reference details image

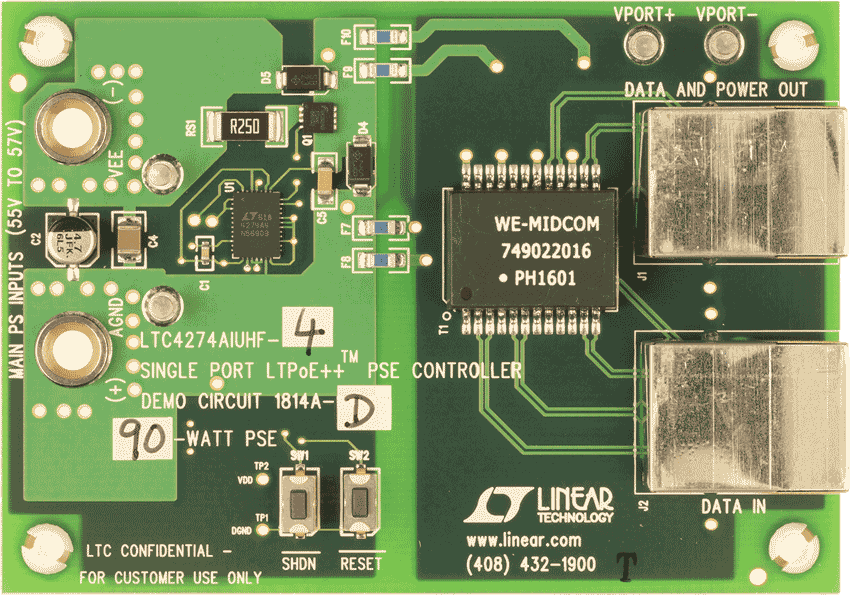

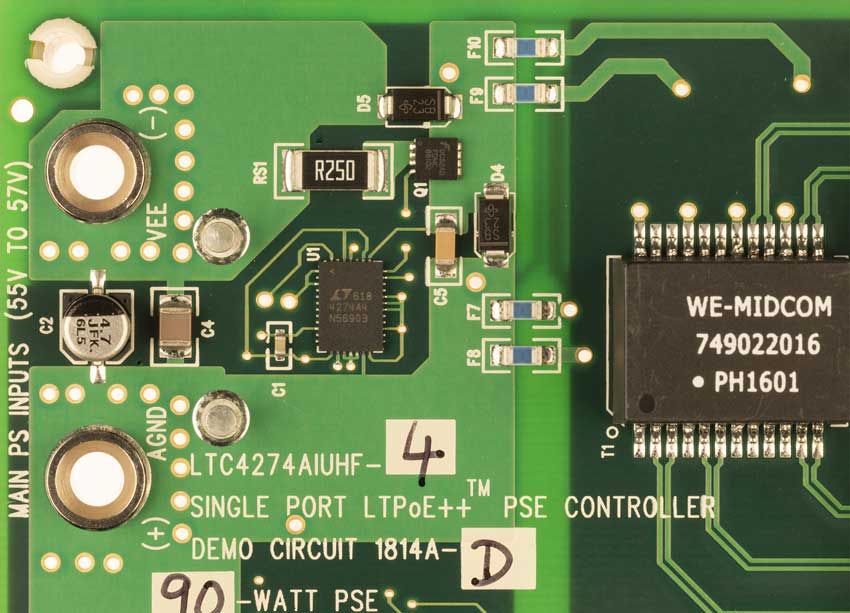

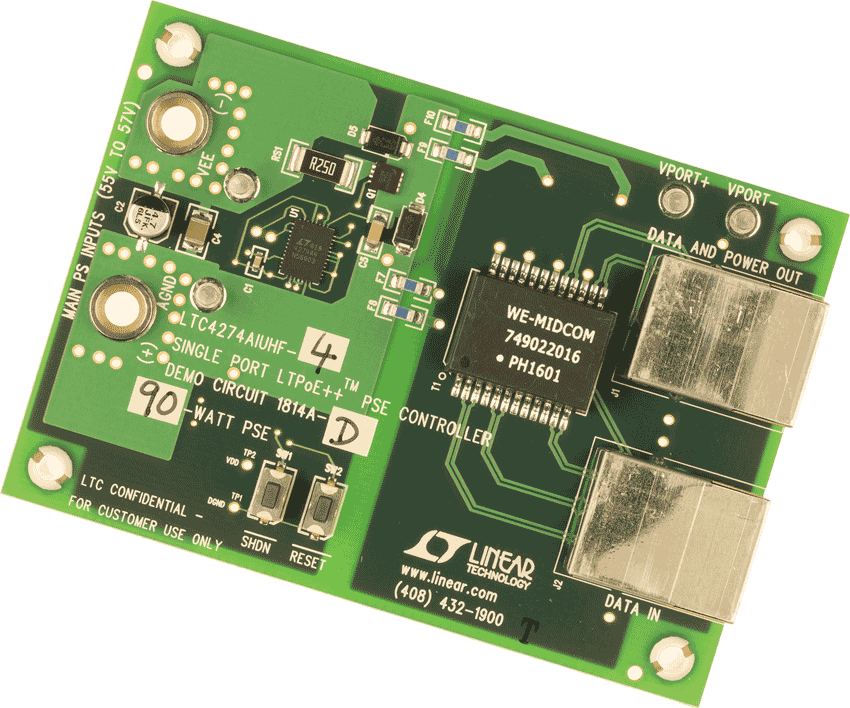

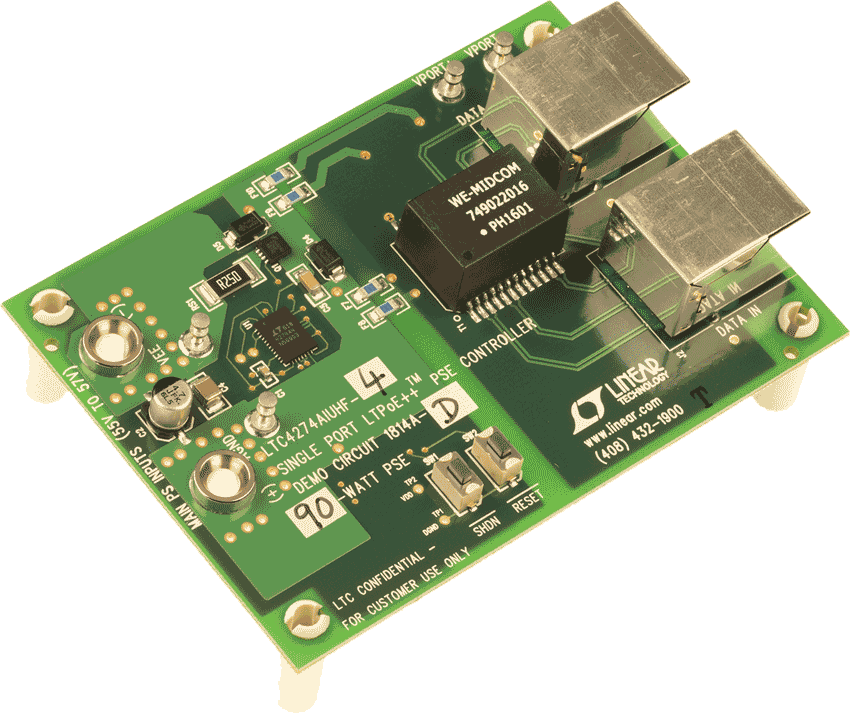

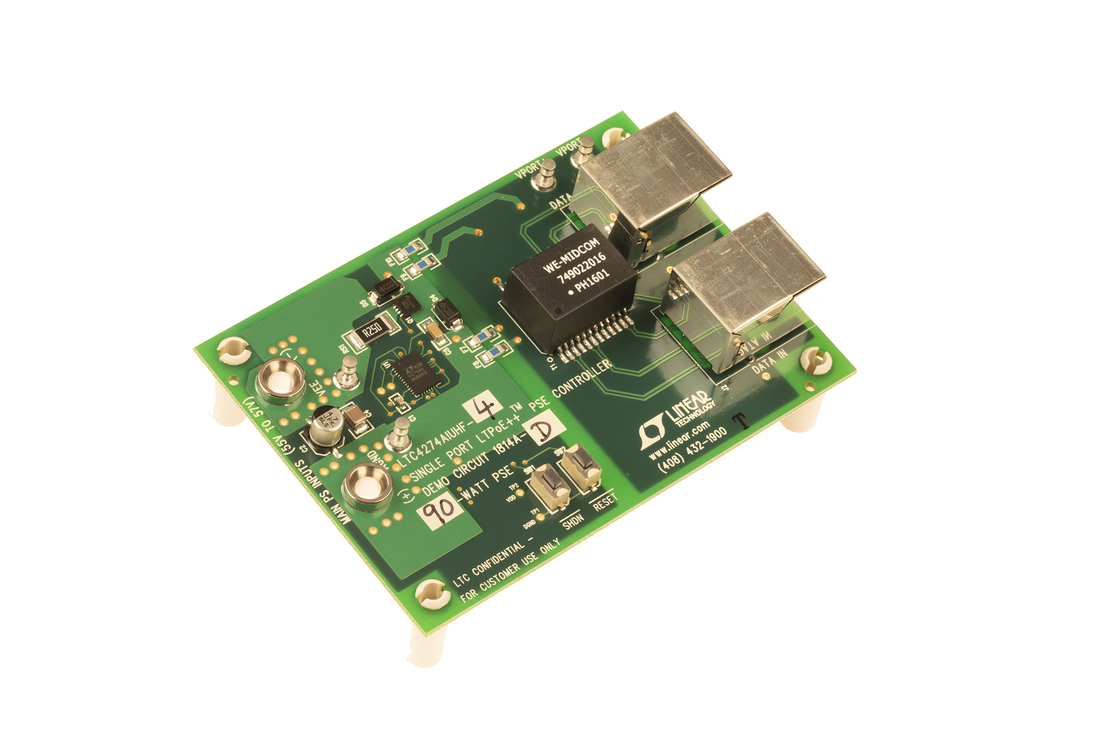

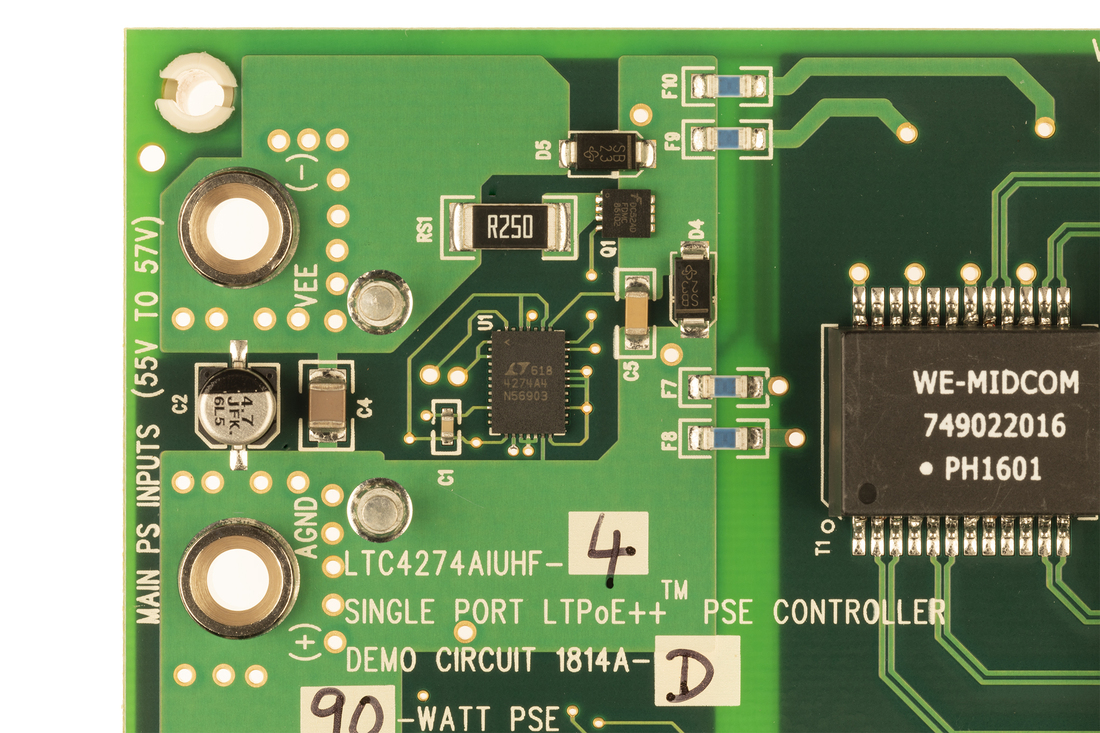

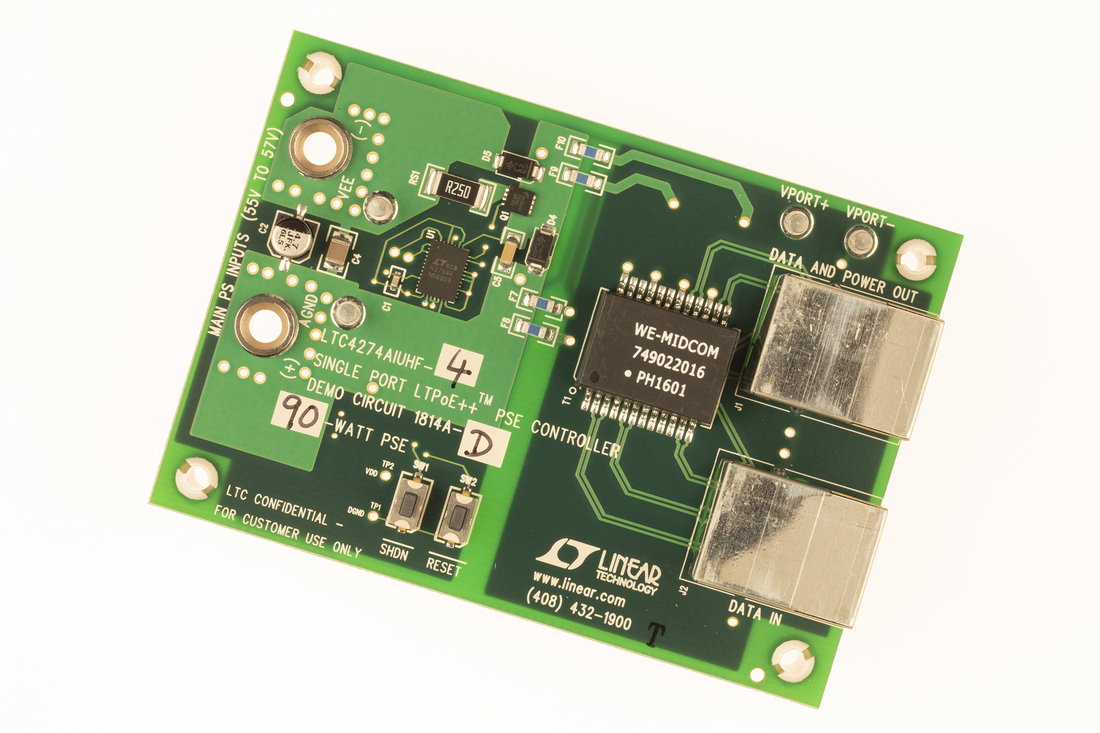

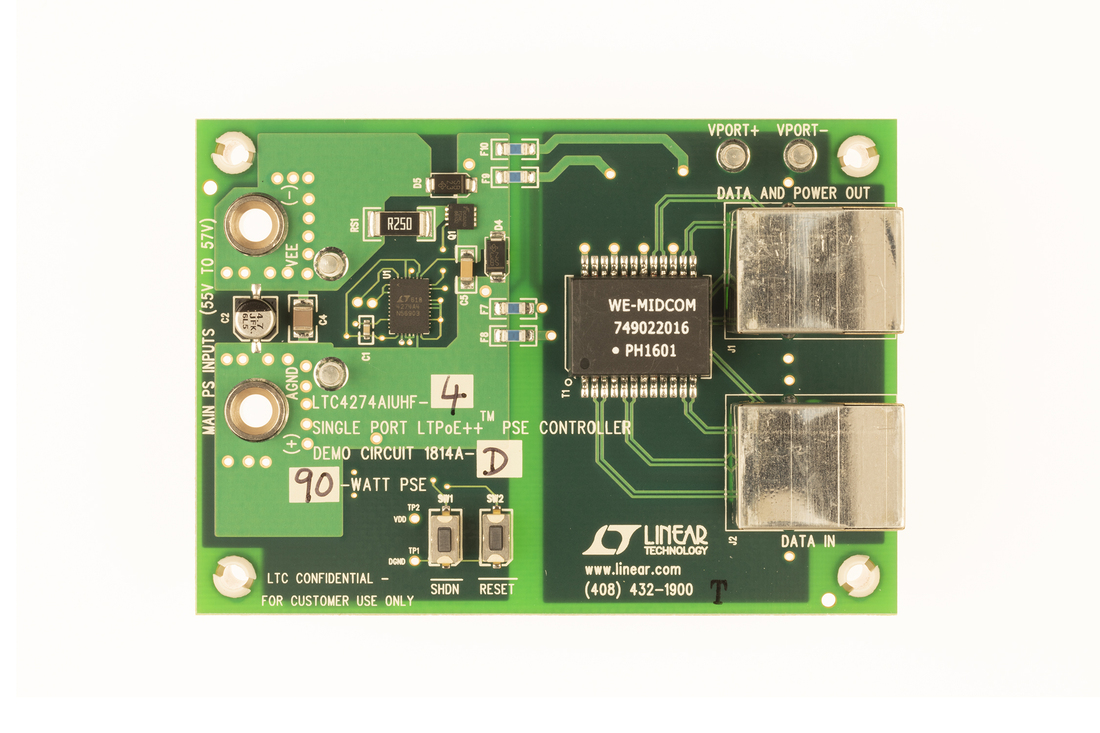

DC1814A-D

LTC4274A-4 Demo Board | LTPoE++ (90W) PSE

zoom

DC1814A-D

LTC4274A-4 Demo Board | LTPoE++ (90W) PSE

download icon

ダウンロード

 print icon

印刷
DC1814A-D
LTC4274A-4 Demo Board | LTPoE++ (90W) PSE
今すぐ購入 詳細を表示

製品の詳細

Demonstration circuit 1814A features the LTC4274A, single port power sourcing equipment (PSE) controller, capable of delivering up to 90W of LTPoE++™ power to a compatible LTPoE++ powered device (PD). A proprietary detection/classification scheme allows mutual identification between an LTPoE++ PSE and LTPoE++ PD while remaining compatible and interoperable with existing Type 1 (13W) and Type 2 (25.5W) PDs. The LTC4274A feature set is a superset of the popular LTC4274. These PSE controllers utilize low RON external MOSFETs and 0.25Ω sense resistors which are especially important at the LTPoE++ current levels to maintain the lowest possible heat dissipation.

資料

pdf icon

PDF

DC1814A - Demo Manual Download

925.00K

pdf icon

ZIP

DC1814A - Design Files Download

730.00K

pdf icon

PDF

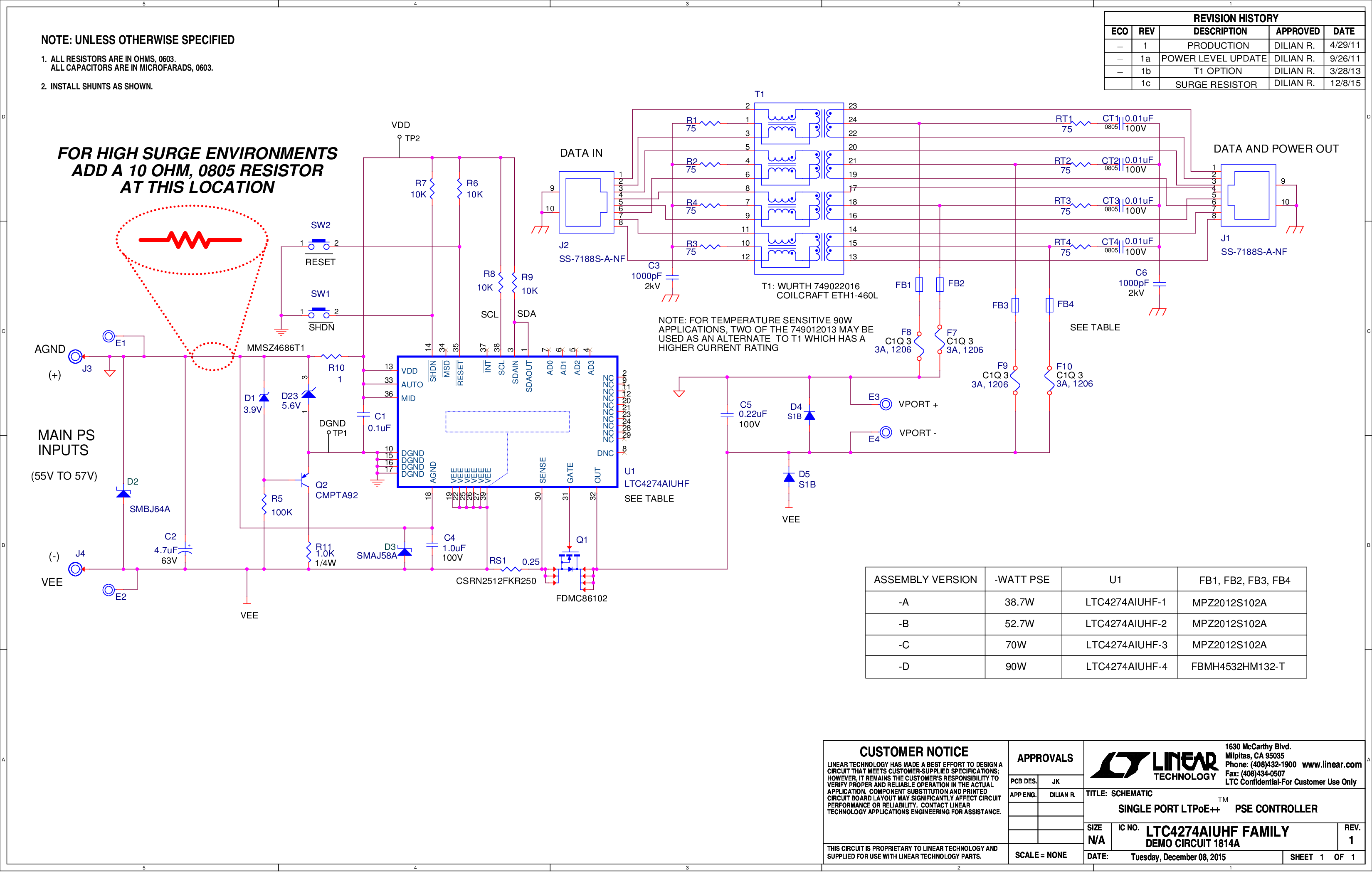

DC1814A - Schematic Download

39.00K

すべて表示 Arrow image
reference details image

DC1814A-A

LTC4274A-1 Demo Board | LTPoE++ (38.7W) PSE

zoom

DC1814A-A

LTC4274A-1 Demo Board | LTPoE++ (38.7W) PSE

download icon

ダウンロード

 print icon

印刷
DC1814A-A
LTC4274A-1 Demo Board | LTPoE++ (38.7W) PSE
今すぐ購入 詳細を表示

製品の詳細

Demonstration circuit 1814A features the LTC4274A, single port power sourcing equipment (PSE) controller, capable of delivering up to 90W of LTPoE++™ power to a compatible LTPoE++ powered device (PD). A proprietary detection/classification scheme allows mutual identification between an LTPoE++ PSE and LTPoE++ PD while remaining compatible and interoperable with existing Type 1 (13W) and Type 2 (25.5W) PDs. The LTC4274A feature set is a superset of the popular LTC4274. These PSE controllers utilize low RON external MOSFETs and 0.25Ω sense resistors which are especially important at the LTPoE++ current levels to maintain the lowest possible heat dissipation.

資料

pdf icon

PDF

DC1814A - Demo Manual Download

925.00K

pdf icon

ZIP

DC1814A - Design Files Download

730.00K

pdf icon

PDF

DC1814A - Schematic Download

39.00K

すべて表示 Arrow image
reference details image

DC1814A-C

LTC4274A-3 Demo Board | LTPoE++ (70W) PSE

zoom

DC1814A-C

LTC4274A-3 Demo Board | LTPoE++ (70W) PSE

download icon

ダウンロード

 print icon

印刷
DC1814A-C
LTC4274A-3 Demo Board | LTPoE++ (70W) PSE
今すぐ購入 詳細を表示

製品の詳細

Demonstration circuit 1814A features the LTC4274A, single port power sourcing equipment (PSE) controller, capable of delivering up to 90W of LTPoE++™ power to a compatible LTPoE++ powered device (PD). A proprietary detection/classification scheme allows mutual identification between an LTPoE++ PSE and LTPoE++ PD while remaining compatible and interoperable with existing Type 1 (13W) and Type 2 (25.5W) PDs. The LTC4274A feature set is a superset of the popular LTC4274. These PSE controllers utilize low RON external MOSFETs and 0.25Ω sense resistors which are especially important at the LTPoE++ current levels to maintain the lowest possible heat dissipation.

資料

pdf icon

PDF

DC1814A - Demo Manual Download

925.00K

pdf icon

ZIP

DC1814A - Design Files Download

730.00K

pdf icon

PDF

DC1814A - Schematic Download

39.00K

すべて表示 Arrow image
reference details image

DC1814A-B

LTC4274A-2 Demo Board | LTPoE++ (52.7W) PSE

zoom

DC1814A-B

LTC4274A-2 Demo Board | LTPoE++ (52.7W) PSE

download icon

ダウンロード

 print icon

印刷
DC1814A-B
LTC4274A-2 Demo Board | LTPoE++ (52.7W) PSE
今すぐ購入 詳細を表示

製品の詳細

Demonstration circuit 1814A features the LTC4274A, single port power sourcing equipment (PSE) controller, capable of delivering up to 90W of LTPoE++™ power to a compatible LTPoE++ powered device (PD). A proprietary detection/classification scheme allows mutual identification between an LTPoE++ PSE and LTPoE++ PD while remaining compatible and interoperable with existing Type 1 (13W) and Type 2 (25.5W) PDs. The LTC4274A feature set is a superset of the popular LTC4274. These PSE controllers utilize low RON external MOSFETs and 0.25Ω sense resistors which are especially important at the LTPoE++ current levels to maintain the lowest possible heat dissipation.

資料

pdf icon

PDF

DC1814A - Demo Manual Download

925.00K

pdf icon

ZIP

DC1814A - Design Files Download

730.00K

pdf icon

PDF

DC1814A - Schematic Download

39.00K

すべて表示 Arrow image
reference details image

DC590B

QuikEval対応デモ・ボード用絶縁型USBシリアル・コントローラ

評価用キット5

evaluation kit item images

DC1814A-D

LTC4274A-4 Demo Board | LTPoE++ (90W) PSE
evaluation kit item images

DC1814A-A

LTC4274A-1 Demo Board | LTPoE++ (38.7W) PSE
evaluation kit item images

DC1814A-C

LTC4274A-3 Demo Board | LTPoE++ (70W) PSE
evaluation kit item images

DC1814A-B

LTC4274A-2 Demo Board | LTPoE++ (52.7W) PSE
evaluation kit item images

DC590B

QuikEval対応デモ・ボード用絶縁型USBシリアル・コントローラ

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
