LTC4279

シングル・ポートPoE/PoE+/ LTPoE++ PSEコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.13
特長
  • IEEE 802.3atタイプ1および2に準拠
  • LTPoE++®を90Wまでサポート
  • デュアル・シグネチャPDをサポート
  • マイクロコントローラを使用しない完全に自律的な動作
  • きわめて低い電力損失
    • 0.1Ωの検出抵抗
    • RDS(ON)の低い外付けMOSFET
  • きわめて信頼性の高い4点PD検出
    • 2点強制電圧および2点強制電流
  • 堅牢な短絡保護
  • ケーブル・サージ保護された±80V OUTピン
  • 分類に依存するICUTおよびILIM電流しきい値
  • 2 対および4 対の出力電力をサポート
  • UltraPWRモードにより、カスタムPDを123Wまでサポート
  • ミッドスパン用のピンで選択可能な検出バックオフ・タイマ
  • ピンでプログラム可能なレガシーPD検出
  • ピンでプログラム可能な最大電力モード
  • 状態LEDピン
  • 20ピンQFNおよび16ピンSOパッケージで供給
製品概要
show more Icon

LTC4279は、IEEE 802.3at タイプ1、タイプ2、およびLTPoE++準拠のPoE(Power over Ethernet)システムで使用するために設計された自律的なシングル・ポートの給電装置(PSE)コントローラです。LTC4279は、完全に自律的なIEEE802.3およびLTPoE++に準拠する動作を、マイクロコントローラを使用せずに提供します。LTC4279は、PSEの実装を簡略化し、単電源および少数の受動周辺部品のみを必要とします。

LTC4279は、RDS(ON)の低い外付けMOSFETおよび0.1Ωの検出抵抗を使用することによって、業界最低の熱損失を実現しており、高価なヒートシンクを不要にして効率を向上します。

PDの検出には、独自のデュアルモード4点検出機構を採用しており、PDの誤検出を回避する十分な余裕を確保しています。ミッドスパンPSEは、物理層分類および2.5秒のバックオフ・タイマでサポートされています。

レガシーPDおよびカスタムPDは、ピンで選択可能なLEGACYモードおよびUltraPWRモードでサポートされています。LEGACYモードでは、IEEE規格より前のPDを検出して電力を供給します。UltraPWRモードでは、高い突入電流または動作電流あるいはその両方を必要とするカスタムPDを積極的にオンにして、電力を供給します。


アプリケーション

  • PoE PSEエンドポイント(スイッチ/ルータ)
  • PoEミッドスパン・パワー・インジェクタ
  • パワー・フォワーダ
  • フェムト・セル
  • セキュリティ・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4279IS#PBF
  • HTML
  • HTML
LTC4279IS#TRPBF
  • HTML
  • HTML
LTC4279IUFD#PBF
  • HTML
  • HTML
LTC4279IUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0252

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

8 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0252

arrow down

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

8 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2579A

LTC4279デモ・ボード | 単一ポートUltraPWR PSEコントローラ(123W)

zoom

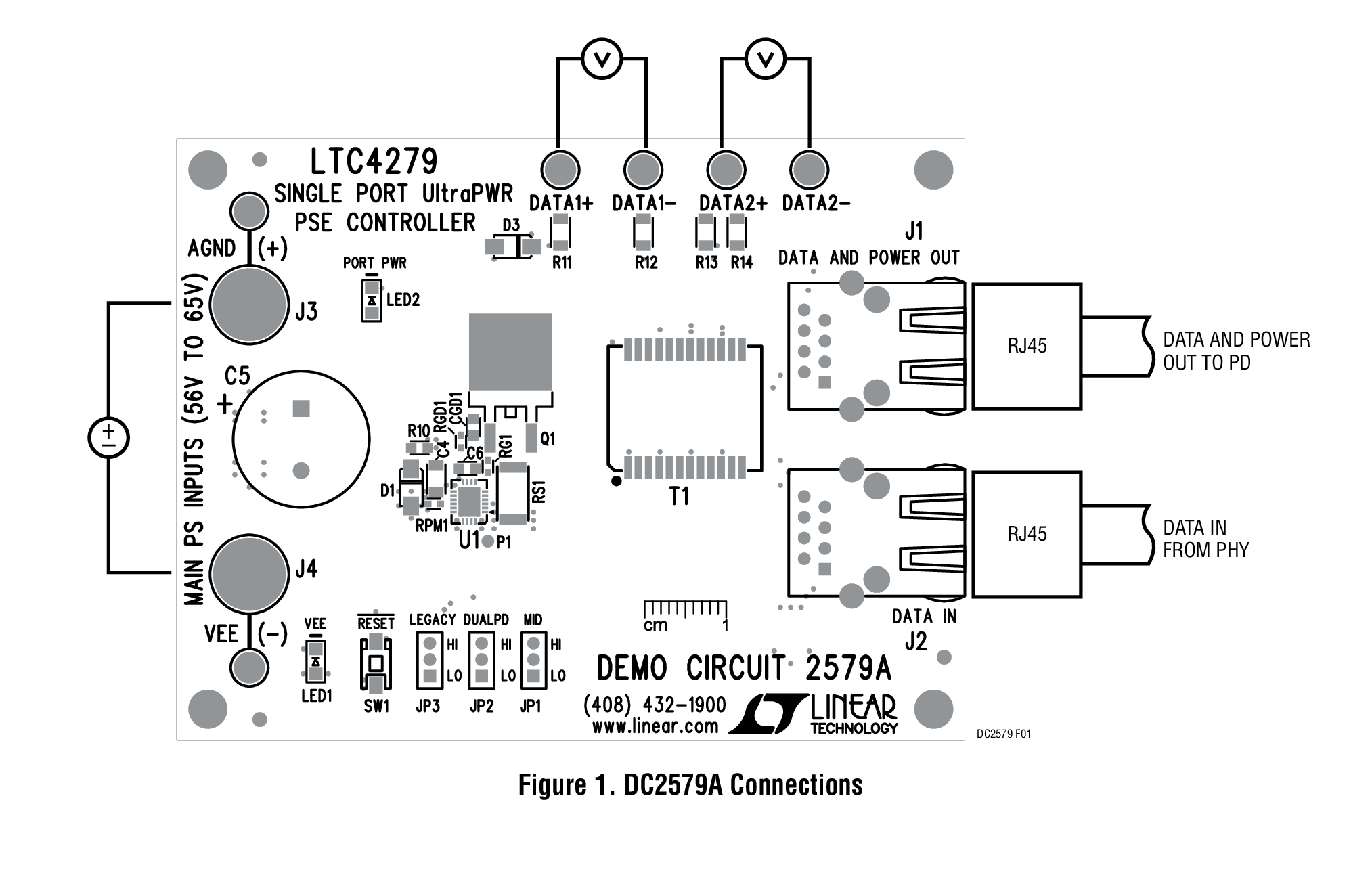

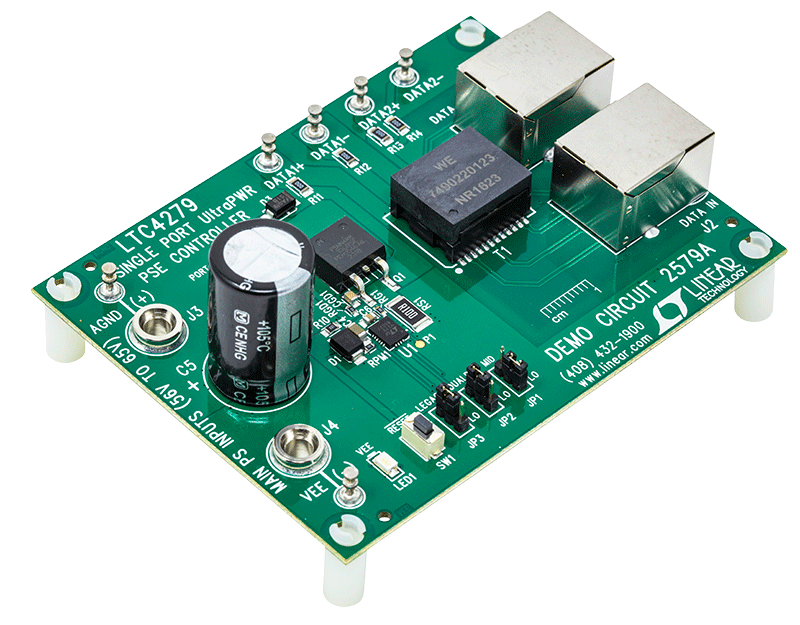

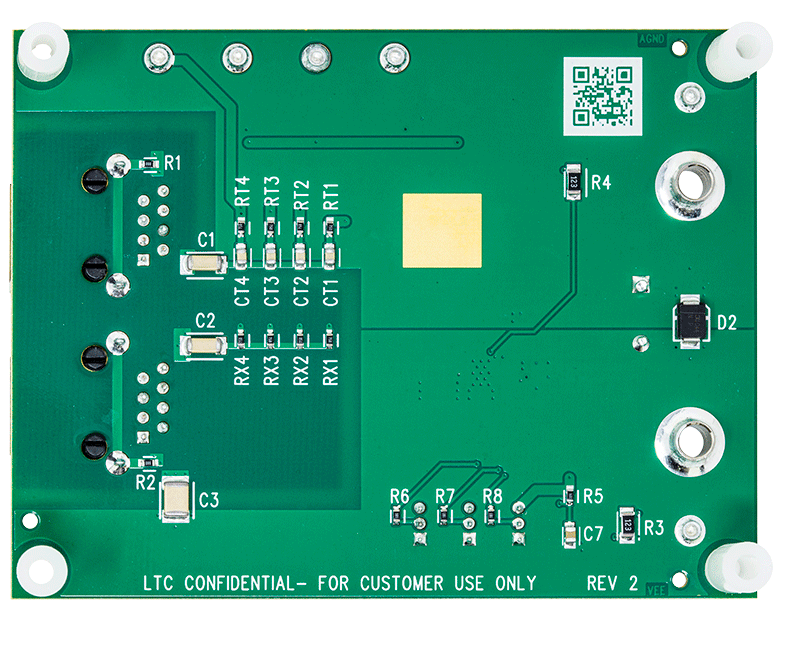

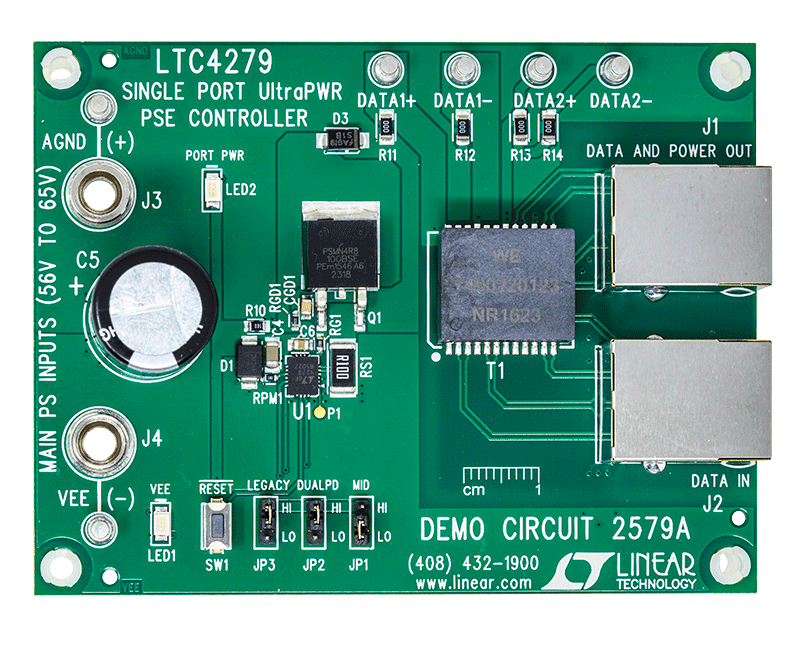

DC2579A

LTC4279デモ・ボード | 単一ポートUltraPWR PSEコントローラ(123W)

LTC4279デモ・ボード | 単一ポートUltraPWR PSEコントローラ(123W)

製品の詳細

デモ回路2579Aは、単一ポートの自律型給電装置(PSE)コントローラであるLTC4279を使用しており、このコントローラはUltraPWRモードで設定されています。UltraPWRモードは、高突入電流、高動作電流に必要なカスタム高出力PDを積極的にオンにして給電します。

reference details image

DC2541A

LTC4279デモ・ボード | 単一ポートPoE/PoE+/LTPoE++ PSEコントローラ(最大123W)

zoom

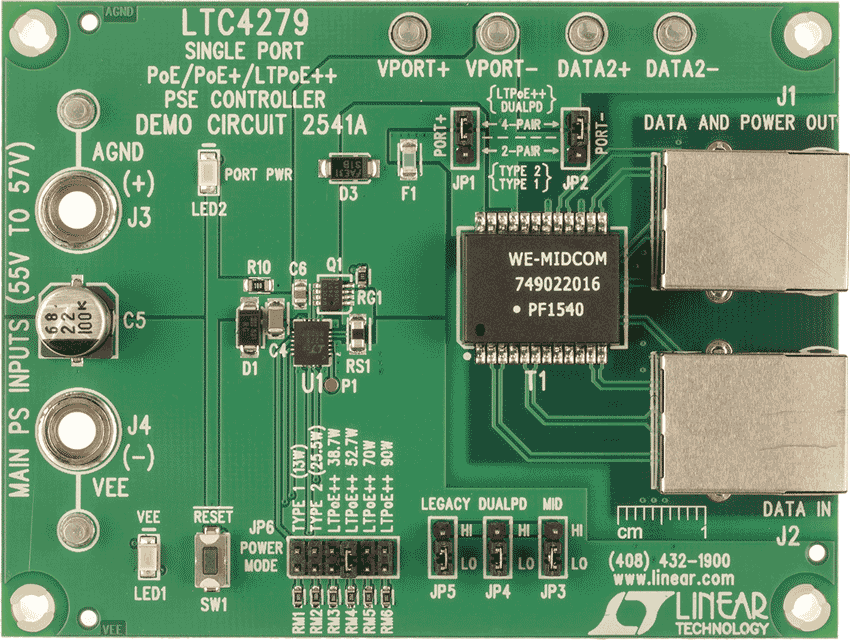

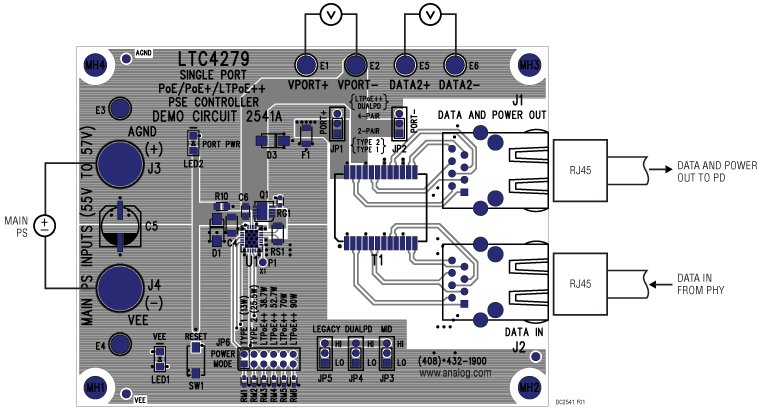

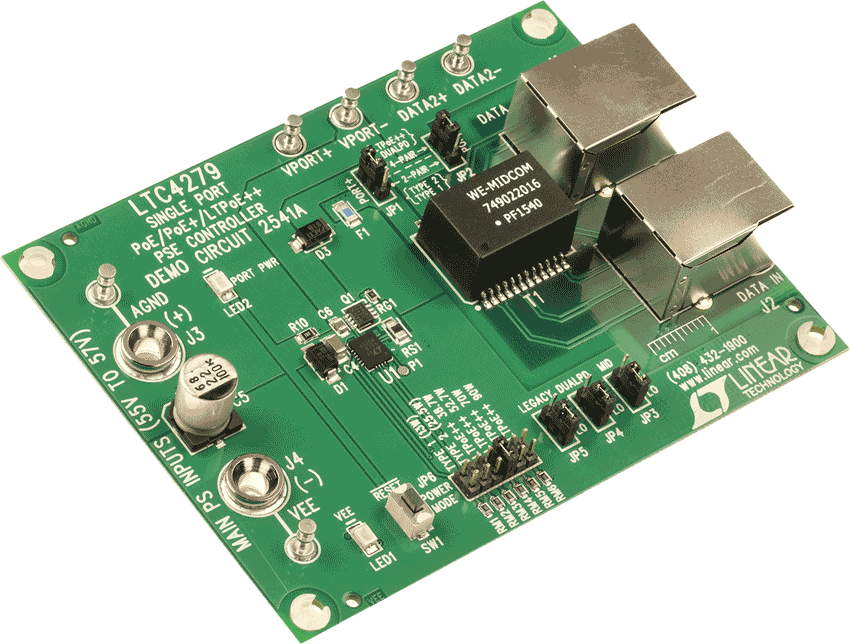

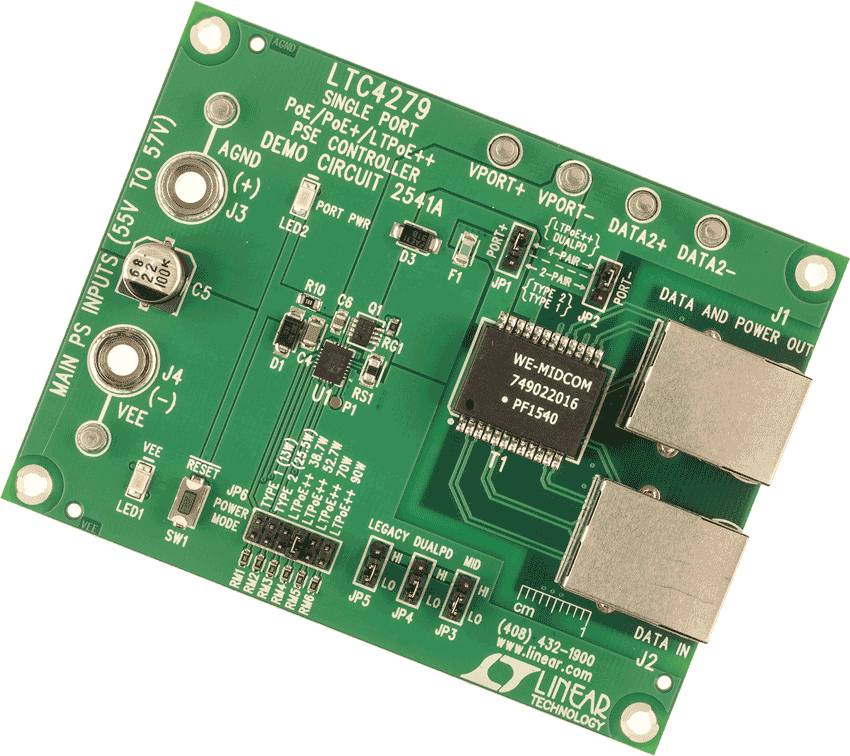

DC2541A

LTC4279デモ・ボード | 単一ポートPoE/PoE+/LTPoE++ PSEコントローラ(最大123W)

LTC4279デモ・ボード | 単一ポートPoE/PoE+/LTPoE++ PSEコントローラ(最大123W)

製品の詳細

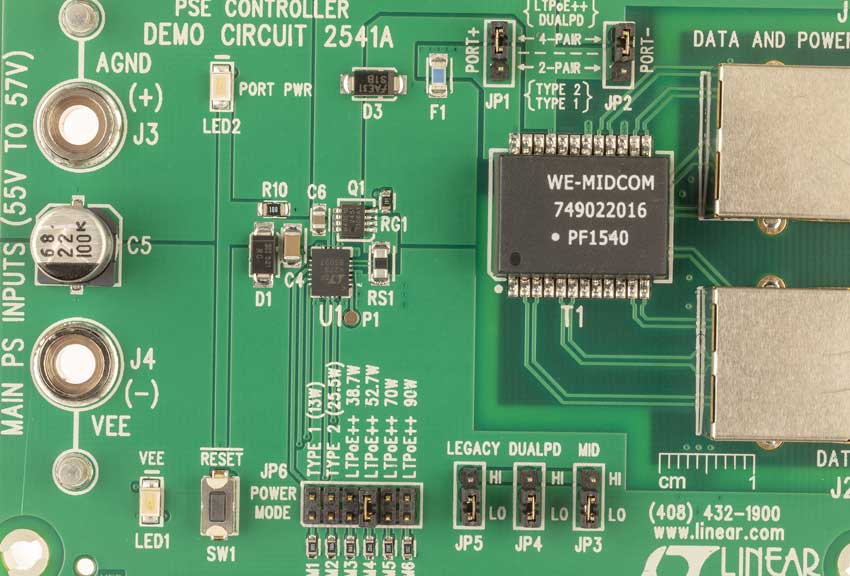

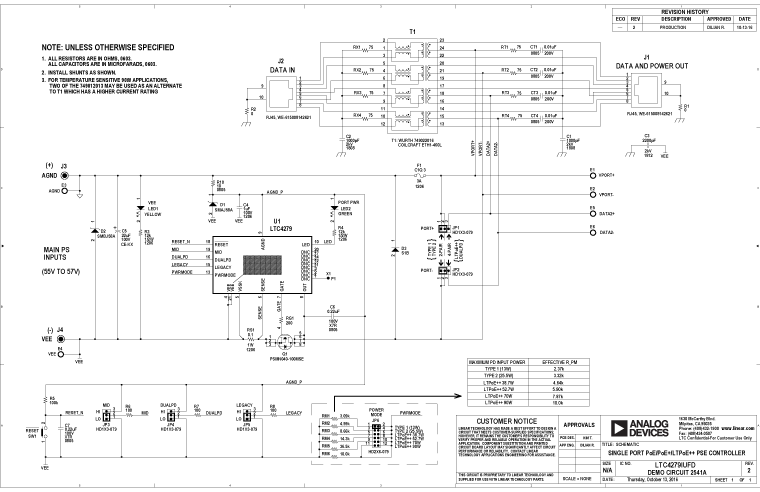

デモ回路2541Aは、IEEE 802.3atタイプ1、タイプ2、およびLTPoE++®準拠のPower over Ethernet(PoE)システムで使用するために設計された単一ポートの自律型給電装置(PSE)コントローラLTC4279を使用しています。LTC4279は、45~57Vの電源と少数の受動サポート部品のみを必要とし、IEEEおよびLTPoE++ PSEの実装を簡略化します。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
