LTC4310

ホットスワップ可能なI2C アイソレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$1.81
特長
  • 絶縁された2本のバス間の双方向I2C通信
  • 安価なイーサネット・トランスまたはコンデンサを使用した完全な絶縁
  • 低電圧のレベルシフト
  • I2Cの最大動作周波数:
    • 100kHz(LTC4310-1 )
    • 400kHz(LTC4310-2)
  • I2C仕様に準拠した VOLとVIL
  • ±5kVの人体モデルESD保護
  • 立ち上がり時間アクセラレータ
  • SDA、SCLのホットスワップ
  • シャットダウン時の低消費電流
  • スタックしたバスの切断と復旧
  • サーマル・シャットダウン
  • 10ピンMSOPおよび3mm × 3mm DFN パッケージ
製品概要
show more Icon

LTC4310は、グランドが相互に絶縁されている2本のI2Cバス間の双方向 I2C通信を実現します。各LTC4310はI2Cバスのロジック状態を信号にエンコードし、この信号は絶縁バリアを越えてもう1つのLTC4310に送信されます。受信側のLTC4310は送信されてきたデータをデコードし、そのl2C バスを適切なロジック状態にドライブします。絶縁バリアを安価なイーサネットトランスや他のトランスでブリッジすることにより、数千ボルトに達する電圧差の通信を行うことができます。また、電圧差が小さい絶縁の場合は、コンデンサでブリッジすることができます。LTC4310-1は100kHzの I2Cシステム向け、LTC4310-2は400kHzの I2Cシステム向けです。

立ち上がり時間アクセラレータによってSCLとSDAの立ち上がりエッジで強力なプルアップ電流を供給し、負荷が重いシステムで立ち上がり時間の仕様を満足するようにします。また、データおよびクロックのHot Swap 回路により、電源の入ったバスに対するカードの挿入/引抜き時にデータの破損を防ぎます。バスが“L”にスタックした状態が37ms続くと、LTC4310はそのプルダウン・デバイスをオフし、最大16のクロック・パルスと1つのSTOPビットを生成することによってバスを解放しようと試みます。 ENを“L”にドライブすると、LTC4310は低消費電流のシャットダウン・モードになり、電力を節減します。


アプリケーション

  • 絶縁型のI2C、SMBusおよびPMBusインタフェース
  • 絶縁型電源
  • 正電源と負電源間の通信
  • Power-over-Ethernet

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$1.81

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4310CDD-1#PBF
  • HTML
  • HTML
LTC4310CDD-1#TRPBF
  • HTML
  • HTML
LTC4310CDD-2#PBF
  • HTML
  • HTML
LTC4310CDD-2#TRPBF
  • HTML
  • HTML
LTC4310CMS-1#PBF
  • HTML
  • HTML
LTC4310CMS-1#TRPBF
  • HTML
  • HTML
LTC4310CMS-2#PBF
  • HTML
  • HTML
LTC4310CMS-2#TRPBF
  • HTML
  • HTML
LTC4310IDD-1#PBF
  • HTML
  • HTML
LTC4310IDD-1#TRPBF
  • HTML
  • HTML
LTC4310IDD-2#PBF
  • HTML
  • HTML
LTC4310IDD-2#TRPBF
  • HTML
  • HTML
LTC4310IMS-1#PBF
  • HTML
  • HTML
LTC4310IMS-1#TRPBF
  • HTML
  • HTML
LTC4310IMS-2#PBF
  • HTML
  • HTML
LTC4310IMS-2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4310CMS-1#PBF

製造中

LTC4310CMS-1#TRPBF

製造中

LTC4310CMS-2#PBF

製造中

LTC4310CMS-2#TRPBF

製造中

LTC4310IMS-1#PBF

製造中

LTC4310IMS-1#TRPBF

製造中

LTC4310IMS-2#PBF

製造中

LTC4310IMS-2#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4310CMS-1#PBF

製造中

LTC4310CMS-1#TRPBF

製造中

LTC4310CMS-2#PBF

製造中

LTC4310CMS-2#TRPBF

製造中

LTC4310IMS-1#PBF

製造中

LTC4310IMS-1#TRPBF

製造中

LTC4310IMS-2#PBF

製造中

LTC4310IMS-2#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

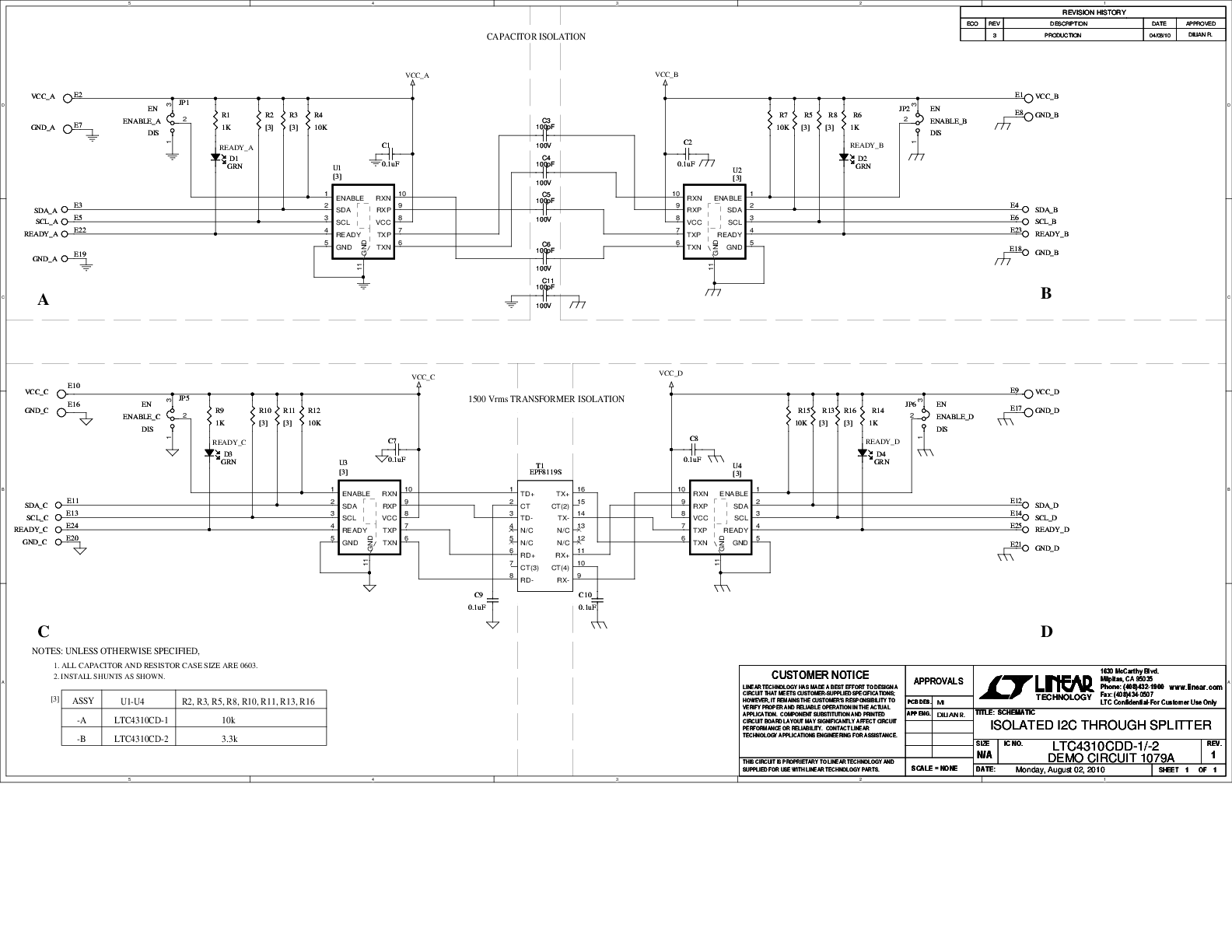

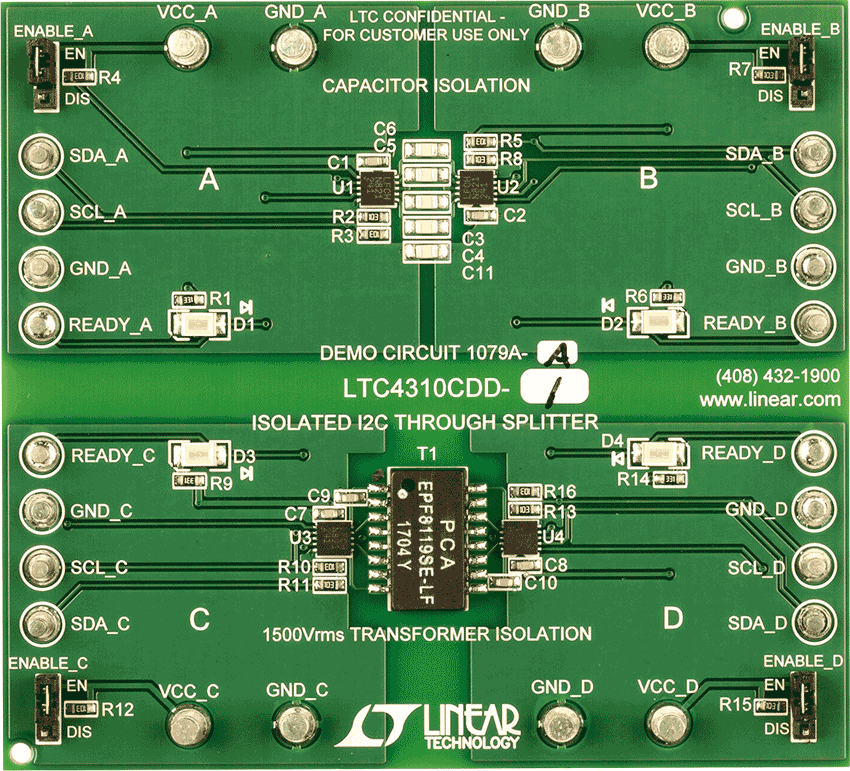

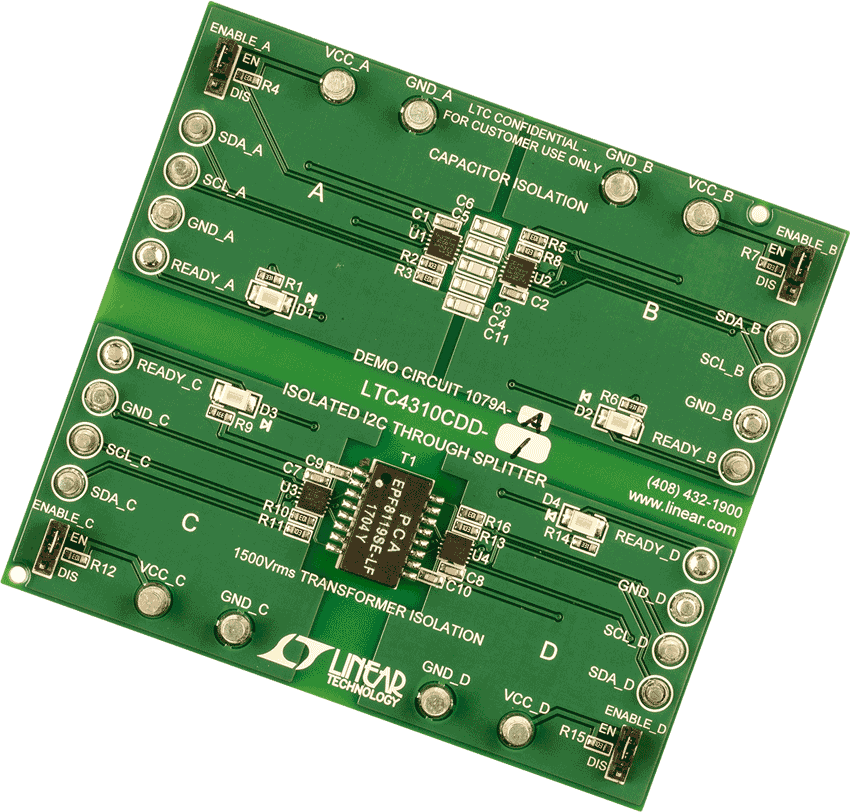

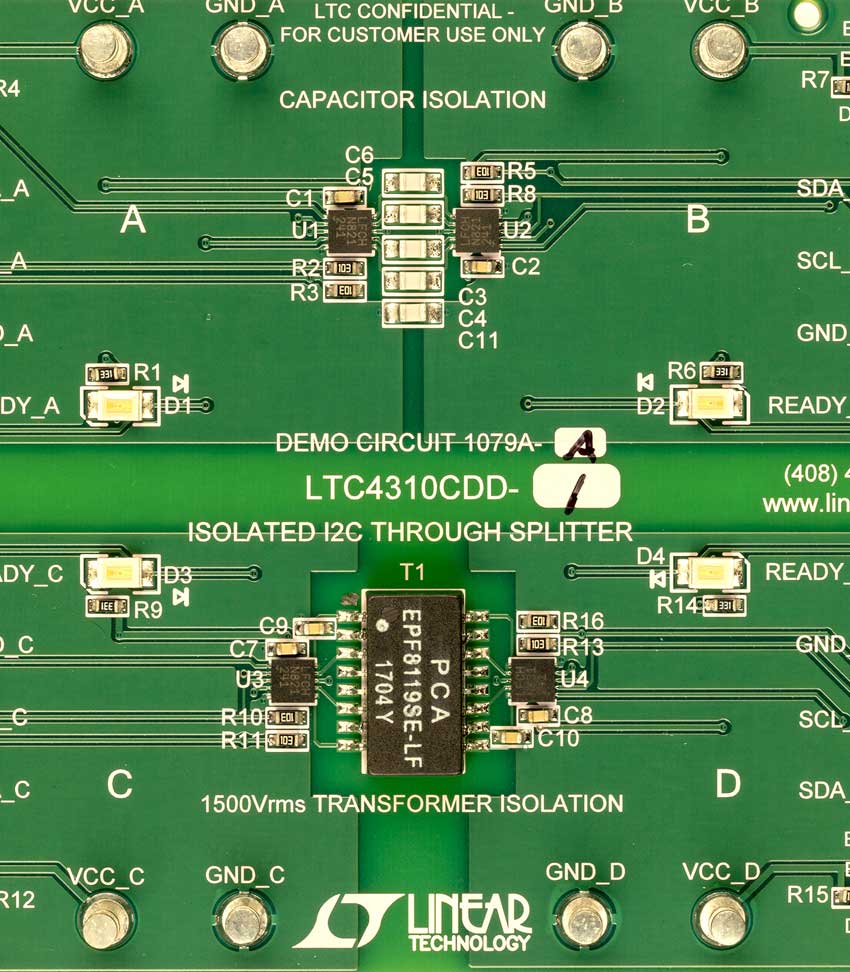

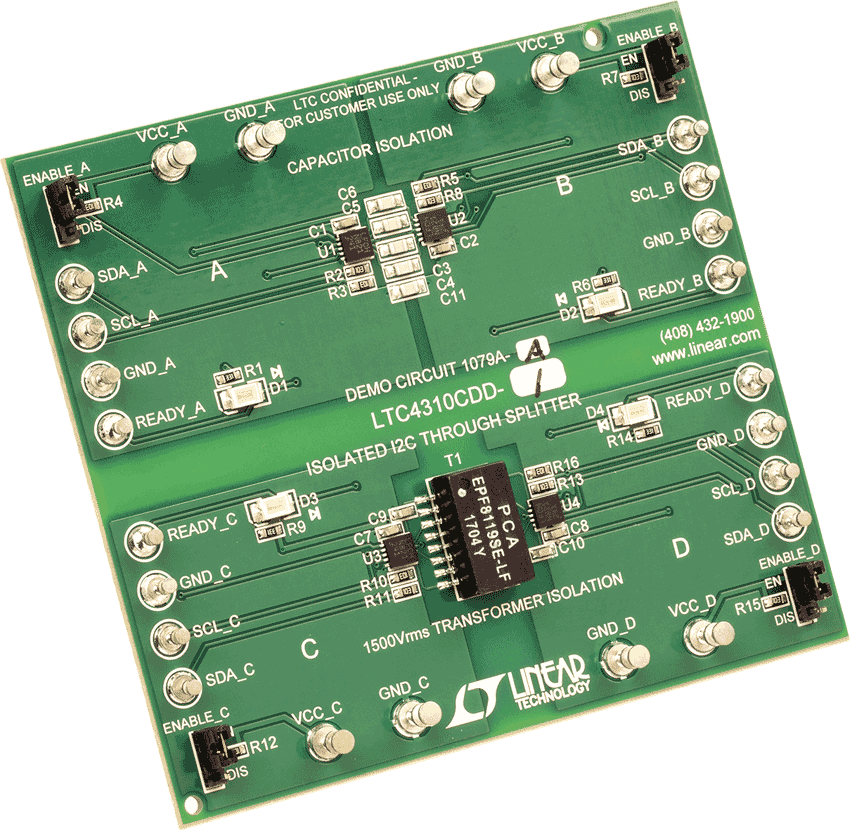

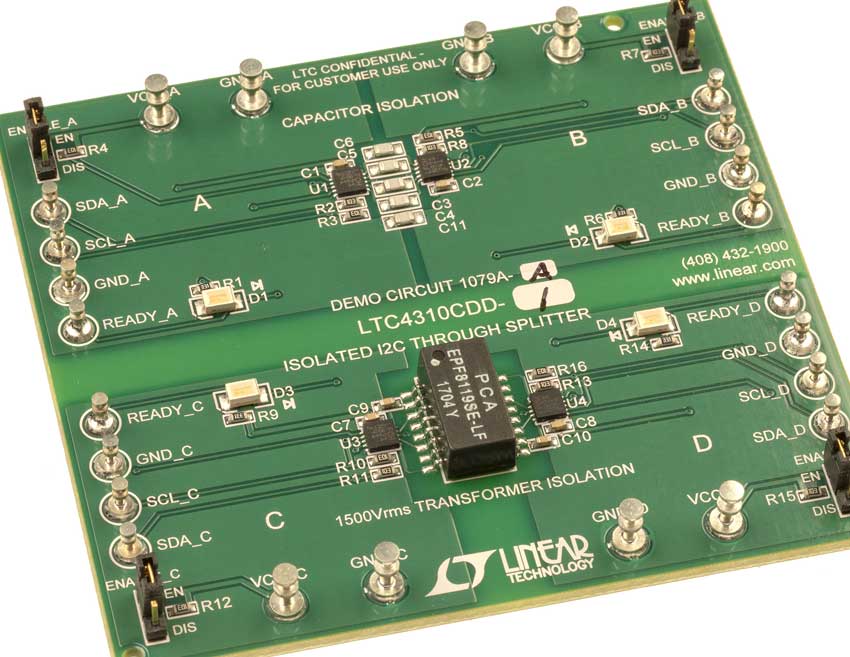

DC1079A-A

LTC4310-1 | (100kHz) I2C Isolator

reference details image

DC1079A-B

LTC4310-2 | (400kHz) I2C Isolator
