製品概要

製品概要

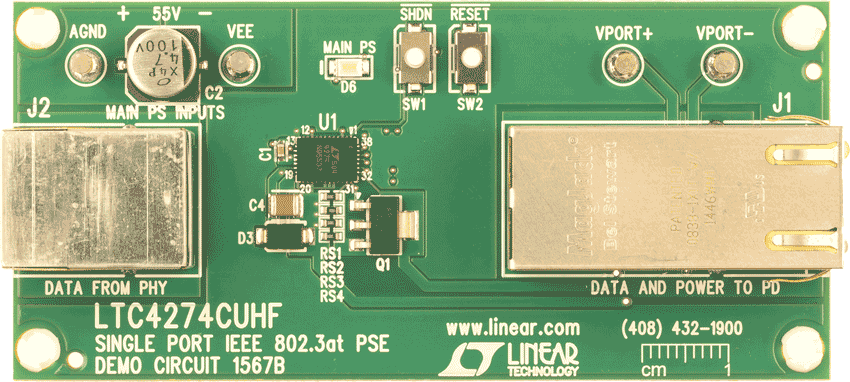

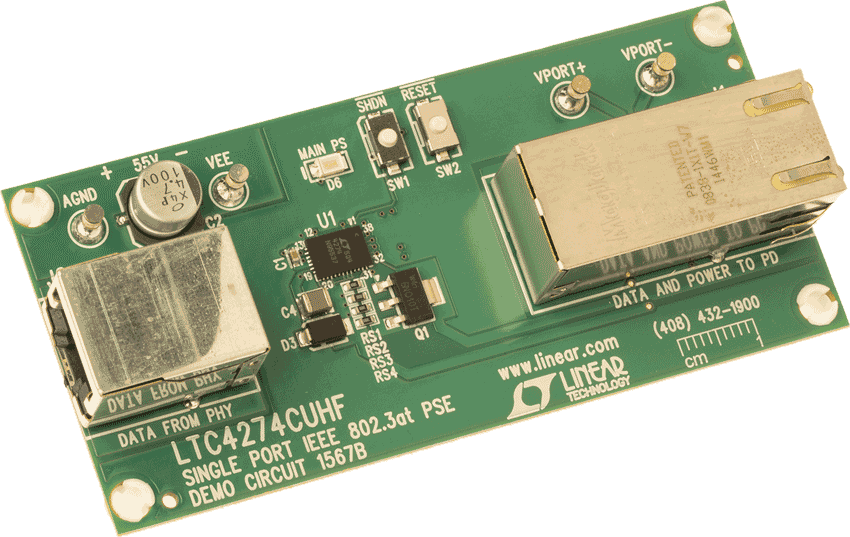

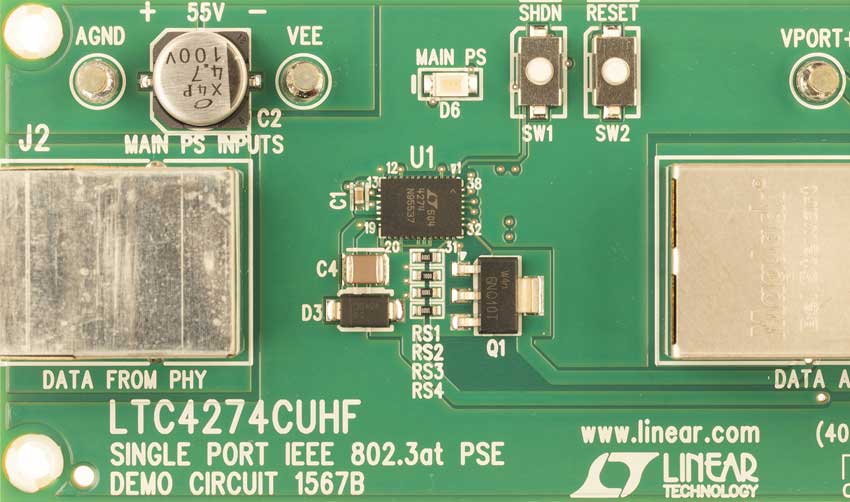

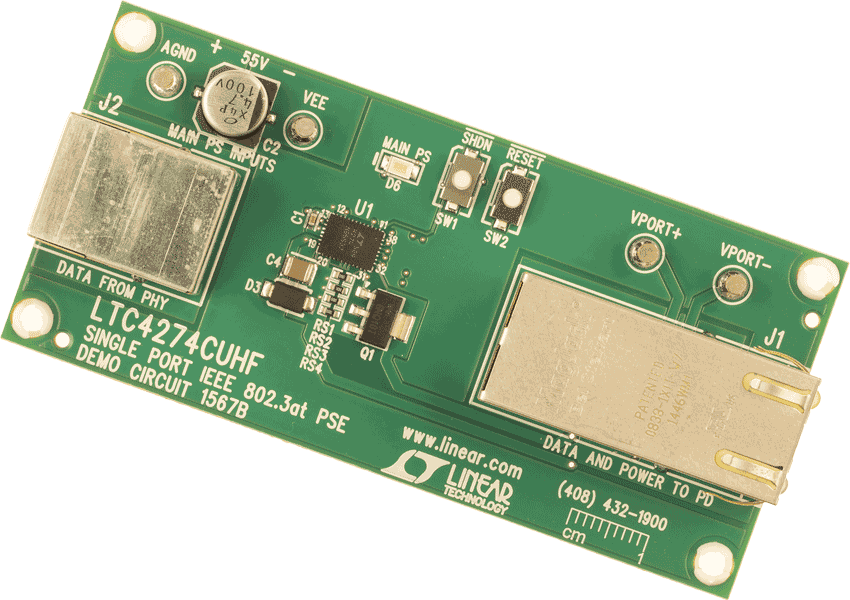

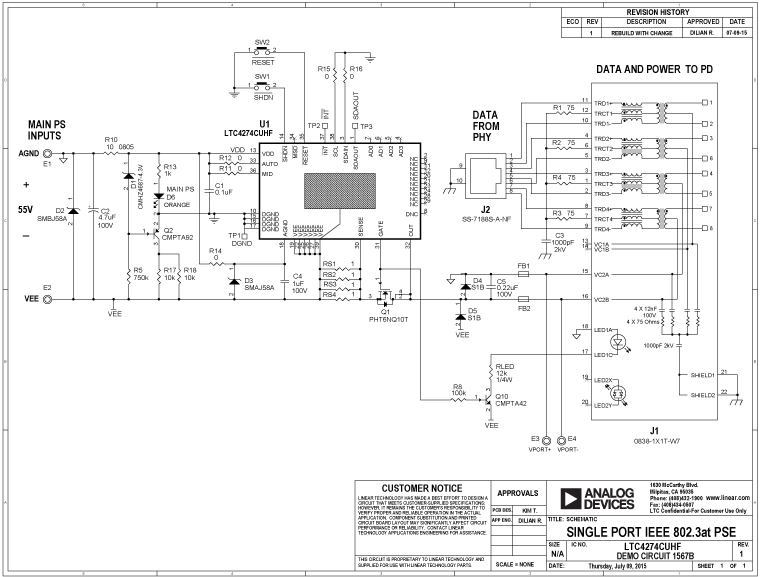

デモ回路 1567B は、IEEE 802.3 Type 1 および Type 2（ハイ・パワー）準拠の Power over Ethernet（PoE）システムで使用するように設計されたシングル電源装置（PSE）コントローラ LTC4274 を備えています。LTC4274 はミッドスパン・パワー・インジェクタとして DC1567B 内に構成され、既存ネットワーク・システムからのデータは電力と共に給電デバイス（PD）に出力されます。LTC4274 は PD の検出と分類を自律的に行い、ポートに対して電源を投入し、マイクロコントローラを必要とせずにポート電源を切り離すことができます。2 秒間のバックオフ・タイマーにより、ミッドスパン構成をサポートしています。デモ用ボードへの給電には、55 V の公称電源を推奨します。
