LTC4267

スイッチング・レギュレータ内蔵のPower over Ethernet IEEE 802.3af PDインタフェース

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.17
特長
  • IEEE 802.3af Powered Device(PD)用の完全なパワー・インターフェイス・ポート
  • 100V、400mA UVLOスイッチを内蔵
  • 高精度のデュアル・レベル突入電流制限
  • 電流モード・スイッチング・レギュレータを内蔵
  • ディスエーブル付き25kΩシグネチャ抵抗を内蔵
  • プログラム可能な分類電流(クラス0~4)
  • 熱過負荷保護機能
  • パワーグッド信号
  • エラー・アンプと電圧リファレンスを内蔵
  • 高さの低い16ピンSSOPおよび3mm×5mm DFNパッケージ
製品概要
show more Icon

LTC4267はIEEE 802.3af準拠のPowered Device(PD:受電装置)インタフェースに電流モードのスイッチング・レギュレータを組み合わせて、PDアプリケーションの完全な電源ソリューションを提供します。LTC4267は、25KΩのシグネチャ抵抗、分類電流ソース、サーマル過負荷保護、シグネチャ・ディスエーブルおよびパワーグッド信号に加えて、IEEEの要求するダイオード・ブリッジ用に最適化された低電圧ロックアウトを内蔵しています。高精度の2レベル入力電流制限により、大きな負荷コンデンサを充電可能で、従来のPoEシステムとインタフェース可能です。

電流モードのスイッチング・レギュレータは6V定格のNチャネルMOSFETをドライブするように設計されており、プログラム可能なスロープ補償、ソフトスタート、および固定周波数動作を特長にしているので軽負荷でもノイズを小さく抑えます。LTC4267には誤差アンプと電圧リファレンスが内蔵されていますので、絶縁構成と非絶縁構成のどちらでも使用できます。

LTC4267は省スペースの高さの低い16ピンSSOPパッケージまたはDFNパッケージで供給されます。


アプリケーション

  • IP電話のパワーマネージメント
  • 無線アクセス・ポイント
  • 監視カメラ
  • Power over Ethernet

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.17

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4267CDHC#PBF
  • HTML
  • HTML
LTC4267CDHC#TRPBF
  • HTML
  • HTML
LTC4267CGN#PBF
  • HTML
  • HTML
LTC4267CGN#TRPBF
  • HTML
  • HTML
LTC4267IDHC#PBF
  • HTML
  • HTML
LTC4267IDHC#TRPBF
  • HTML
  • HTML
LTC4267IGN#PBF
  • HTML
  • HTML
LTC4267IGN#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 3, 2024

- 24_0235

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC4267CGN#PBF

製造中

LTC4267CGN#TRPBF

製造中

LTC4267IGN#PBF

製造中

LTC4267IGN#TRPBF

製造中

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4267CGN#PBF

製造中

LTC4267CGN#TRPBF

製造中

LTC4267IGN#PBF

製造中

LTC4267IGN#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 3, 2024

- 24_0235

arrow down

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC4267CGN#PBF

製造中

LTC4267CGN#TRPBF

製造中

LTC4267IGN#PBF

製造中

LTC4267IGN#TRPBF

製造中

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4267CGN#PBF

製造中

LTC4267CGN#TRPBF

製造中

LTC4267IGN#PBF

製造中

LTC4267IGN#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 4

reference details image

DC1145B

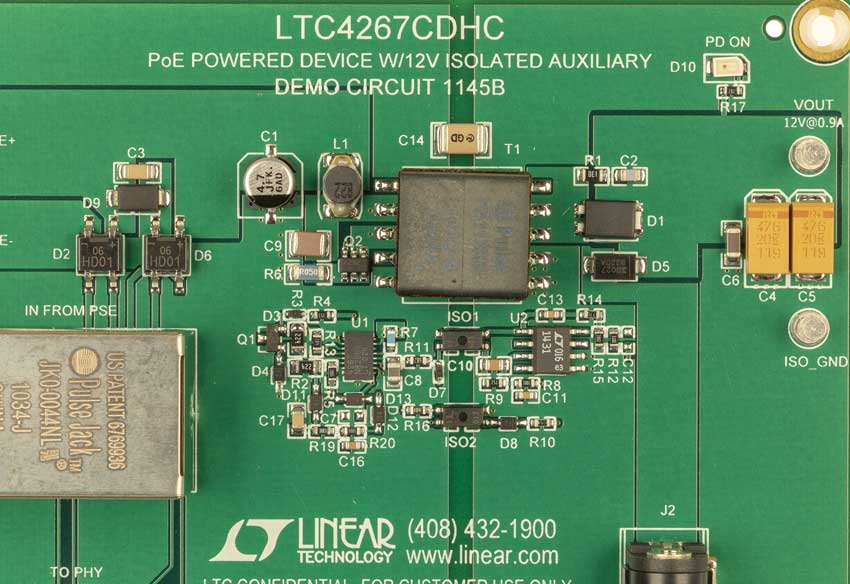

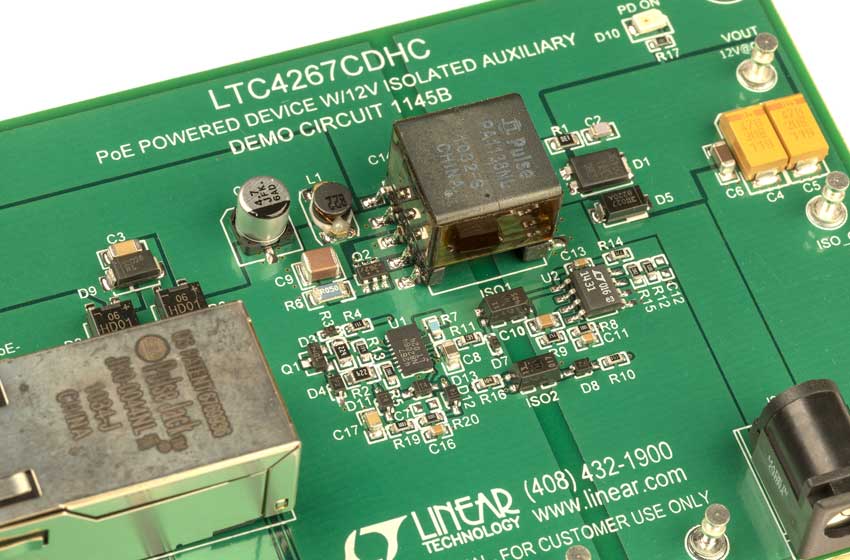

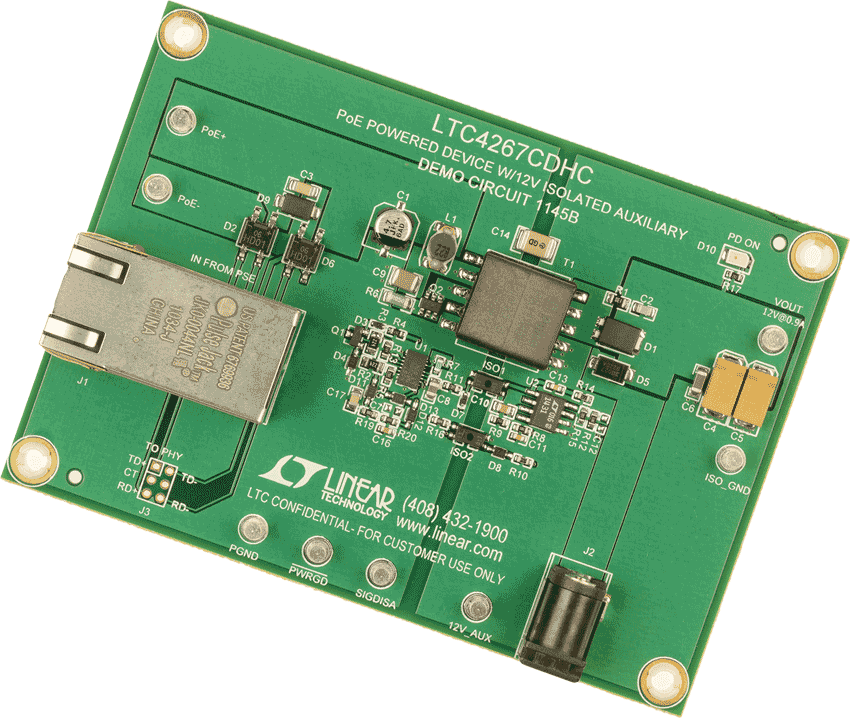

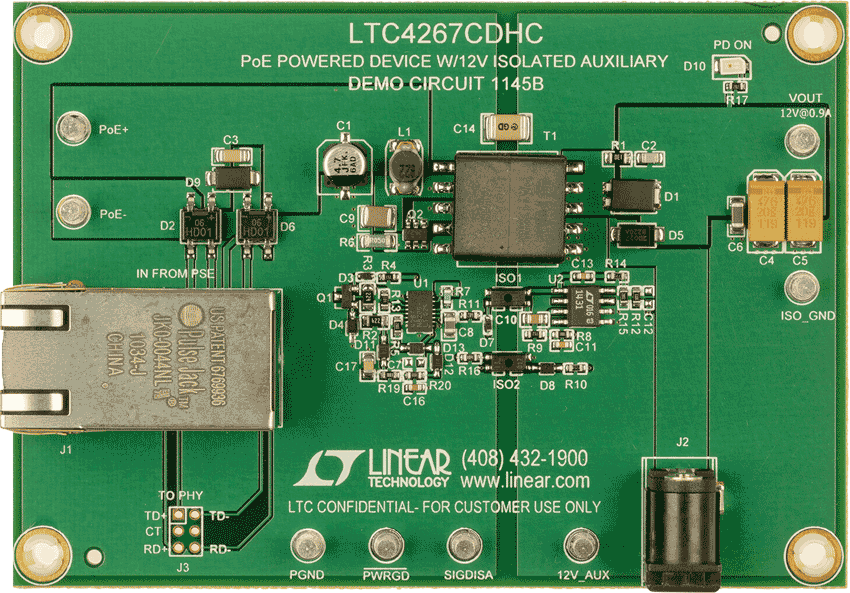

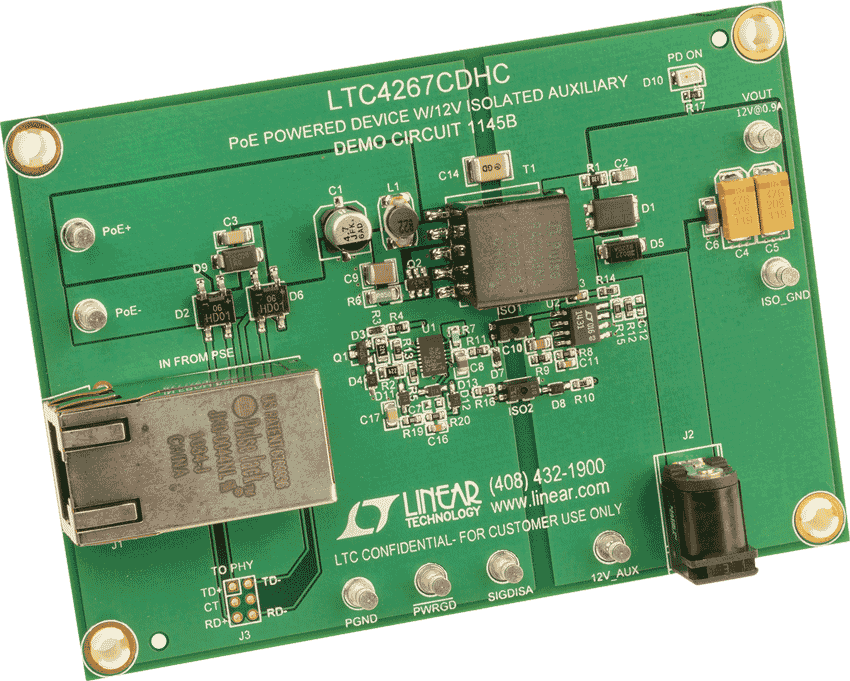

LTC4267CDHC | PoE Powered Device with 12V Isolated Auxiliary, VOUT = 12V @ 0.9A

zoom

DC1145B

LTC4267CDHC | PoE Powered Device with 12V Isolated Auxiliary, VOUT = 12V @ 0.9A

LTC4267CDHC | PoE Powered Device with 12V Isolated Auxiliary, VOUT = 12V @ 0.9A

製品の詳細

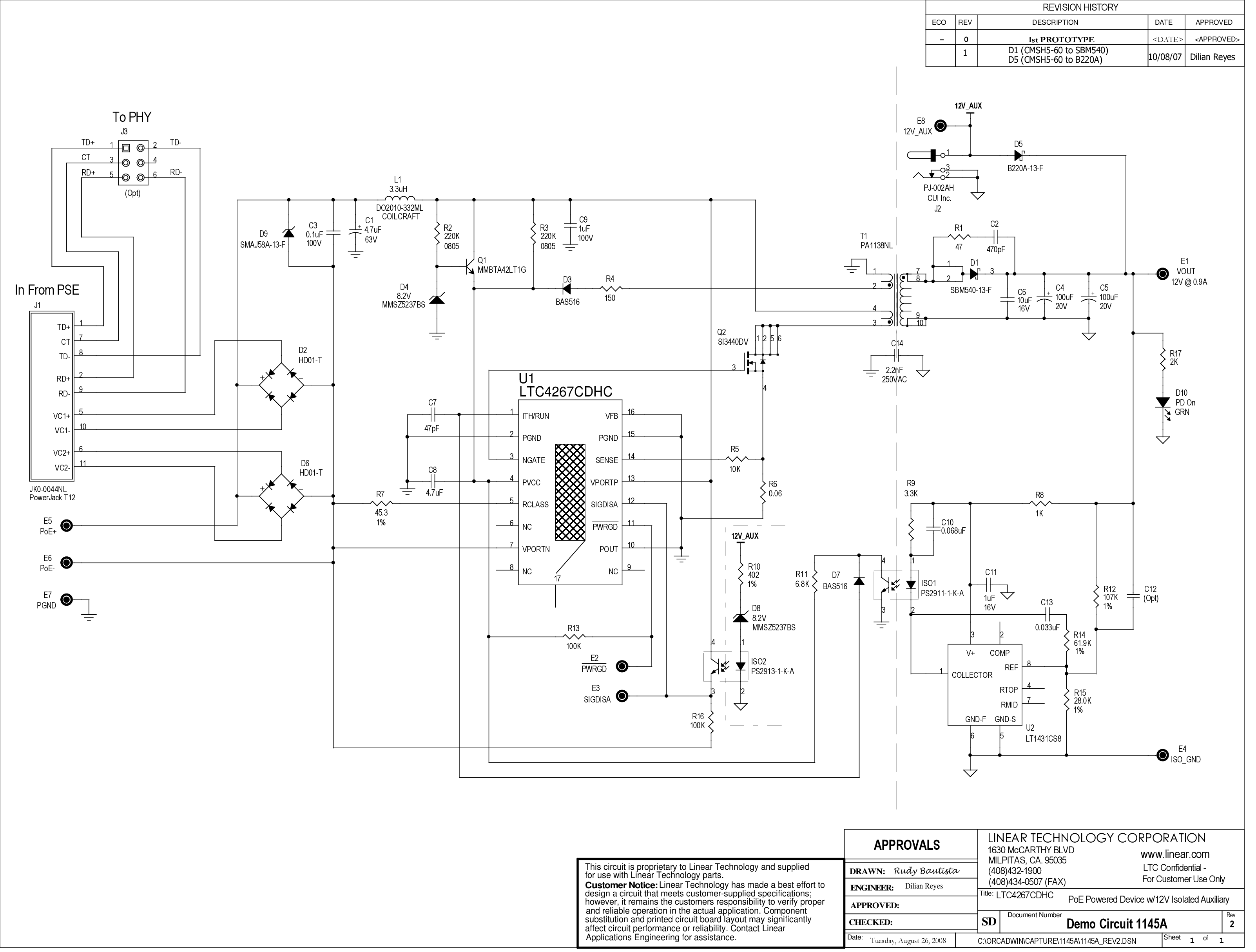

Demonstration circuit 1145B, featuring the LTC4267, provides a complete IEEE 802.3af Powered Device (PD) interface and isolated 12V at 0.9A power supply solution for use in Power over Ethernet (PoE) applications. An optional connection is included for a 12V auxiliary supply on the secondary side that disables PoE when present.

reference details image

DC859A

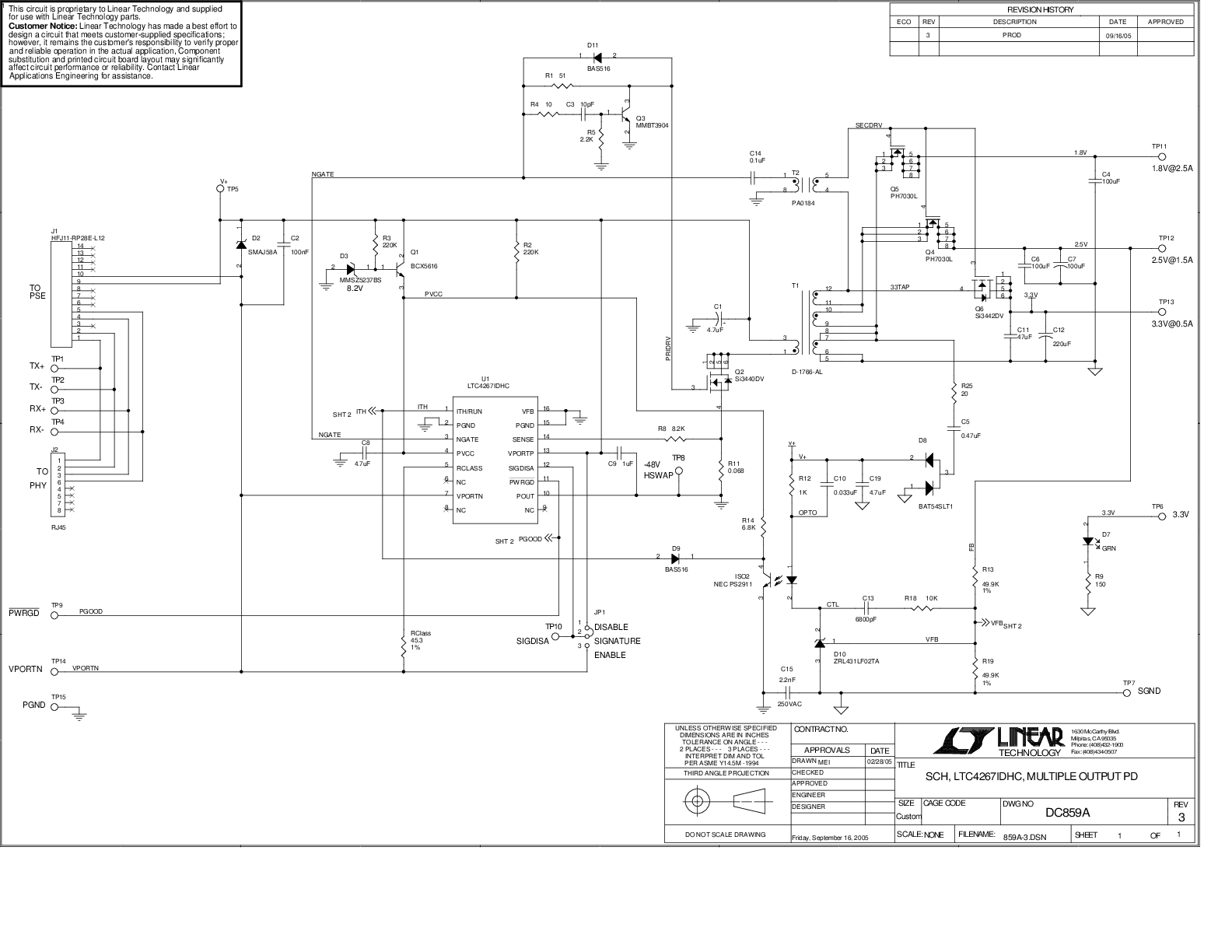

LTC4267IDHC Triple-Output PD for PoE

reference details image

DC917A

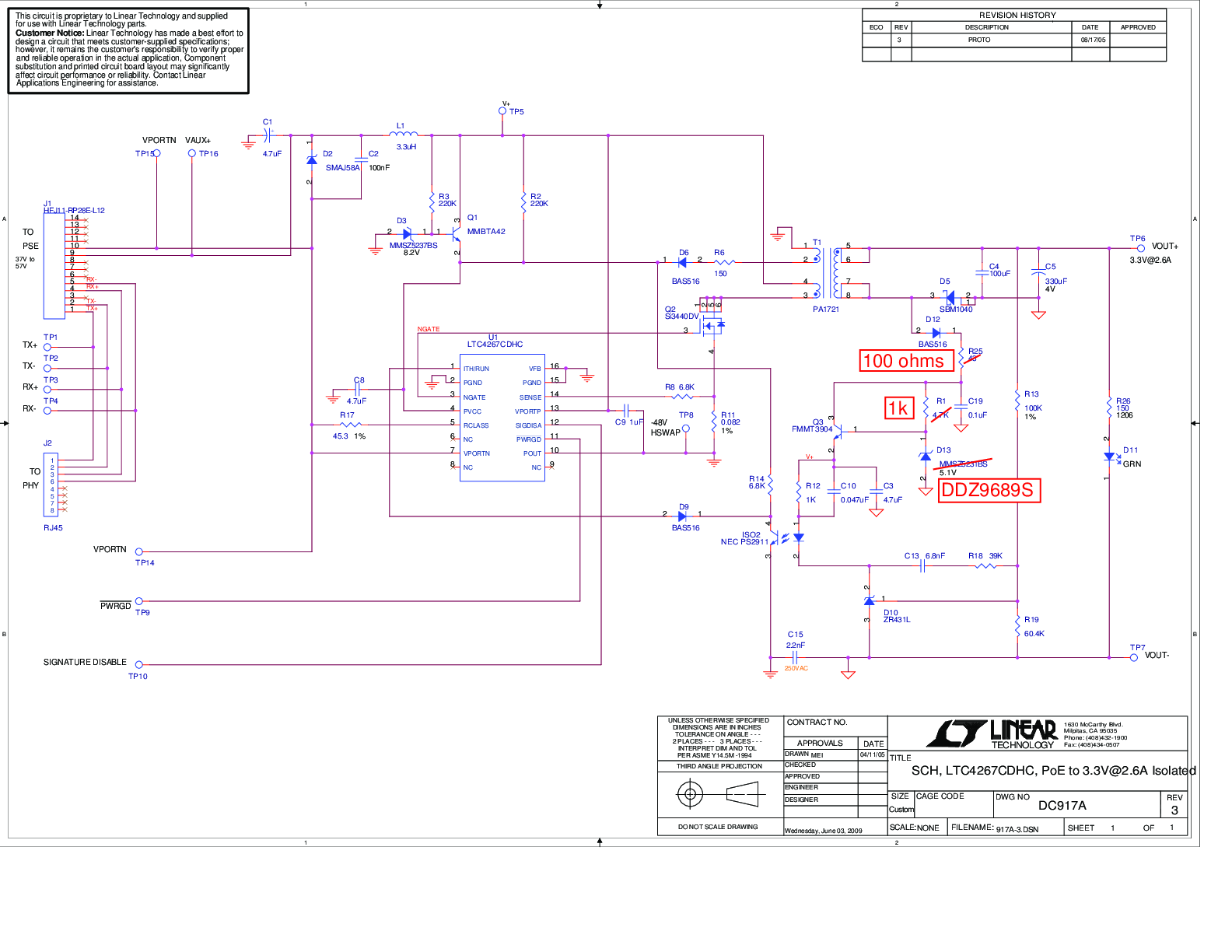

LTC4267| PoE to 3.3V @ 2.6A Isolated

reference details image

DC804B-A

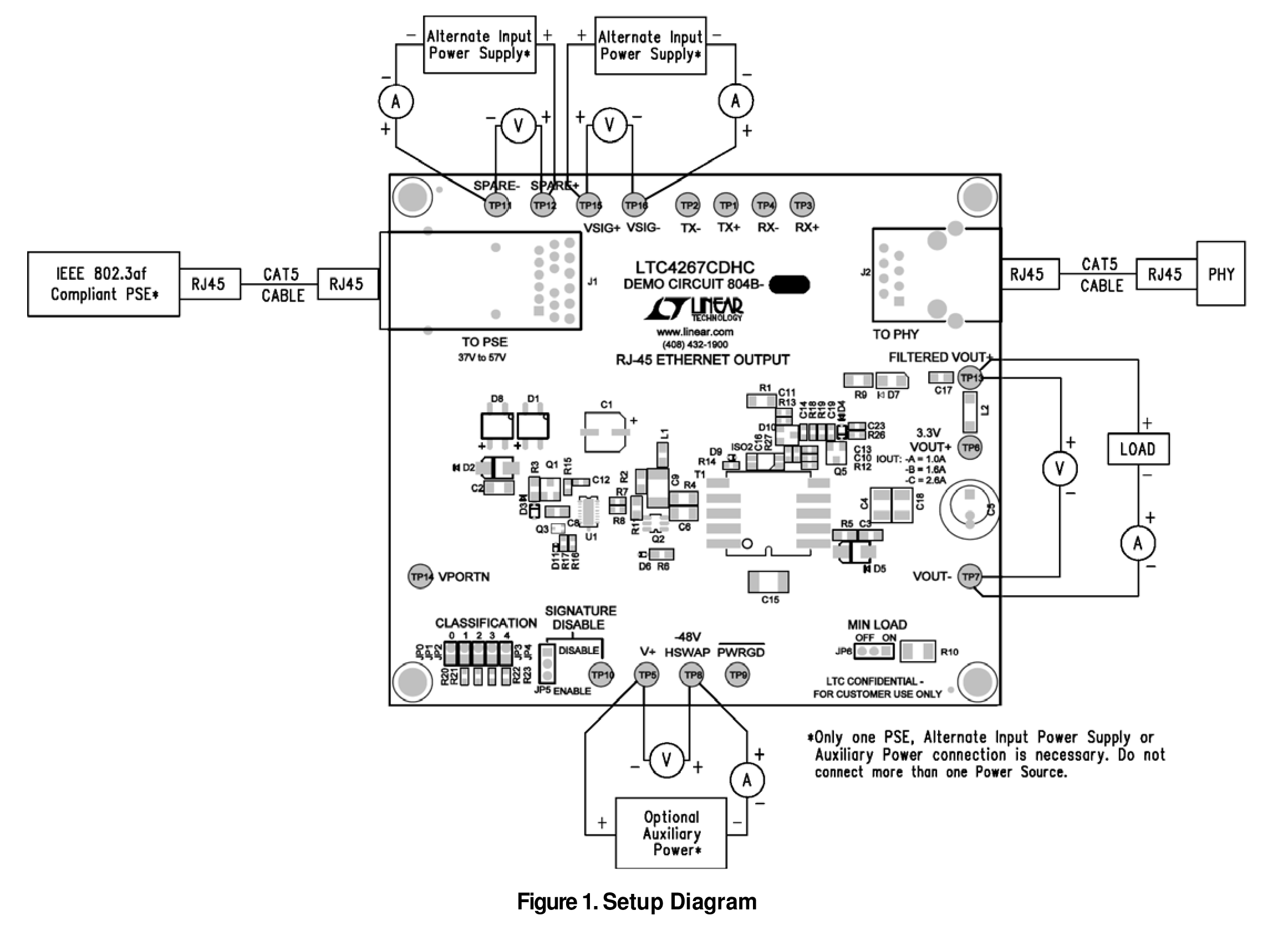

LTC4267CDHC | RJ-45 Ethernet Output, VOUT = 3.3V @ 1.0A
