LTC4267-1

スイッチング・レギュレータ搭載のPower over Ethernet IEEE 802.3af PDインターフェイス

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.97
特長
  • IEEE 802®.3af 受電機器(PD)用の完全なパワー・インターフェイス・ポート
  • 100V、UVLOスイッチを内蔵
  • 高精度のデュアル・レベル突入電流制限
  • 電流モード・スイッチング・レギュレータを内蔵
  • ディスエーブル付き25kΩシグネチャ抵抗を内蔵
  • プログラム可能な分類電流(クラス0~4)
  • 熱過負荷保護機能
  • パワーグッド信号
  • エラー・アンプと電圧リファレンスを内蔵

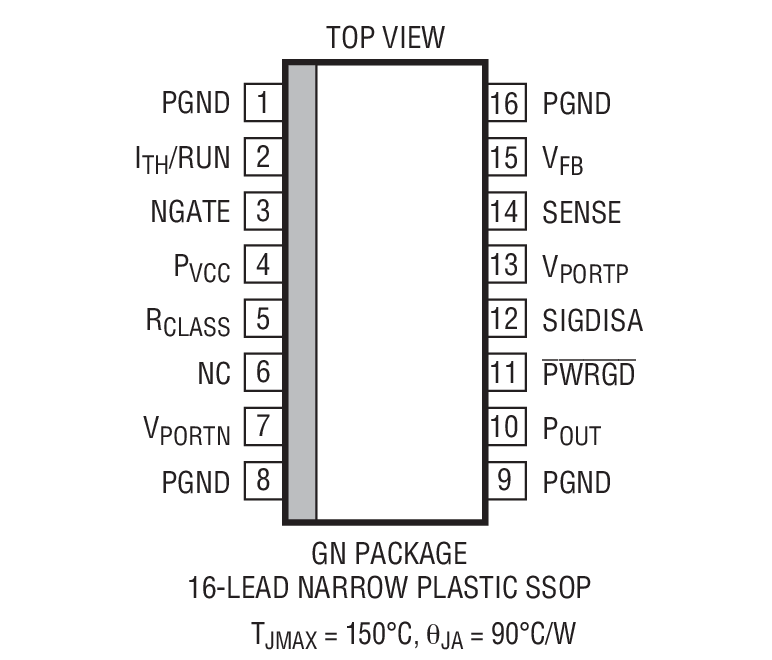

  • 高さの低い16ピンSSOPパッケージ
製品概要
show more Icon

LTC4267-1は、IEEE 802.3af準拠の受電機器(PD)インターフェイスに電流モード・スイッチング・レギュレータを組み合わせて、PDアプリケーション向けに完全なパワー・ソリューションを提供します。LTC4267-1は25kΩのシグネチャ抵抗、分類電流ソース、熱過負荷保護、シグネチャ・ディスエーブル、パワーグッド信号に加え、IEEEで要求されるダイオード・ブリッジと共に使用するために最適化された低電圧ロックアウトを搭載しています。LTC4267-1は動作電流制限値が高いので、クラス3のアプリケーションに使用できる電力を最大にします。

電流モード・スイッチング・レギュレータは、定格電圧6VのNチャネルMOSFETをドライブするために設計され、プログラム可能なスロープ補償、ソフトスタート、固定周波数動作を特長としているので、軽負荷でもノイズを最小限に抑えます。LTC4267-1はエラー・アンプと電圧リファレンスを内蔵しているので、絶縁構成と非絶縁構成のいずれでも使用可能です。

LTC4267-1は、省スペースの高さの低い16ピンSSOPパッケージで供給されます。


アプリケーション

  • IP電話のパワーマネージメント
  • 無線アクセス・ポイント
  • 監視カメラ
  • Power over Ethernet
