製品概要

機能と利点

  • リチウムイオン/ポリマー・バッテリ、鉛蓄電池、NiMH/NiCdバッテリ、スーパーコンデンサ向けの完全なバックアップ・バッテリ・マネージャ
  • 入力電源電圧を上回るまたは下回る電圧でバッテリを充放電
  • システム負荷を使用した「発熱のない」バッテリ調整放電
  • PowerPath制御を使用した入力電源取り外し時の自動バッテリ・バックアップ
  • リチウムイオン/ポリマー、SLA、スーパーコンデンサ向けのスタンドアロン・デバイス
  • オプションのSMBus/I2Cサポートにより、ホストによるバッテリ容量調整動作が可能
  • バッテリ過電圧およびバッテリ電圧低下に対する保護機能を搭載
  • 調整可能なバッテリ・フロート電圧
  • 高精度の充電電圧:±0.5%
  • プログラム可能な充電/調整電流:±3%精度で最大3A
  • オプションの温度規定充電
  • 広いバックアップ・バッテリ電源範囲:2.7V~19V
  • 広い入力電源範囲:4.5V~19V

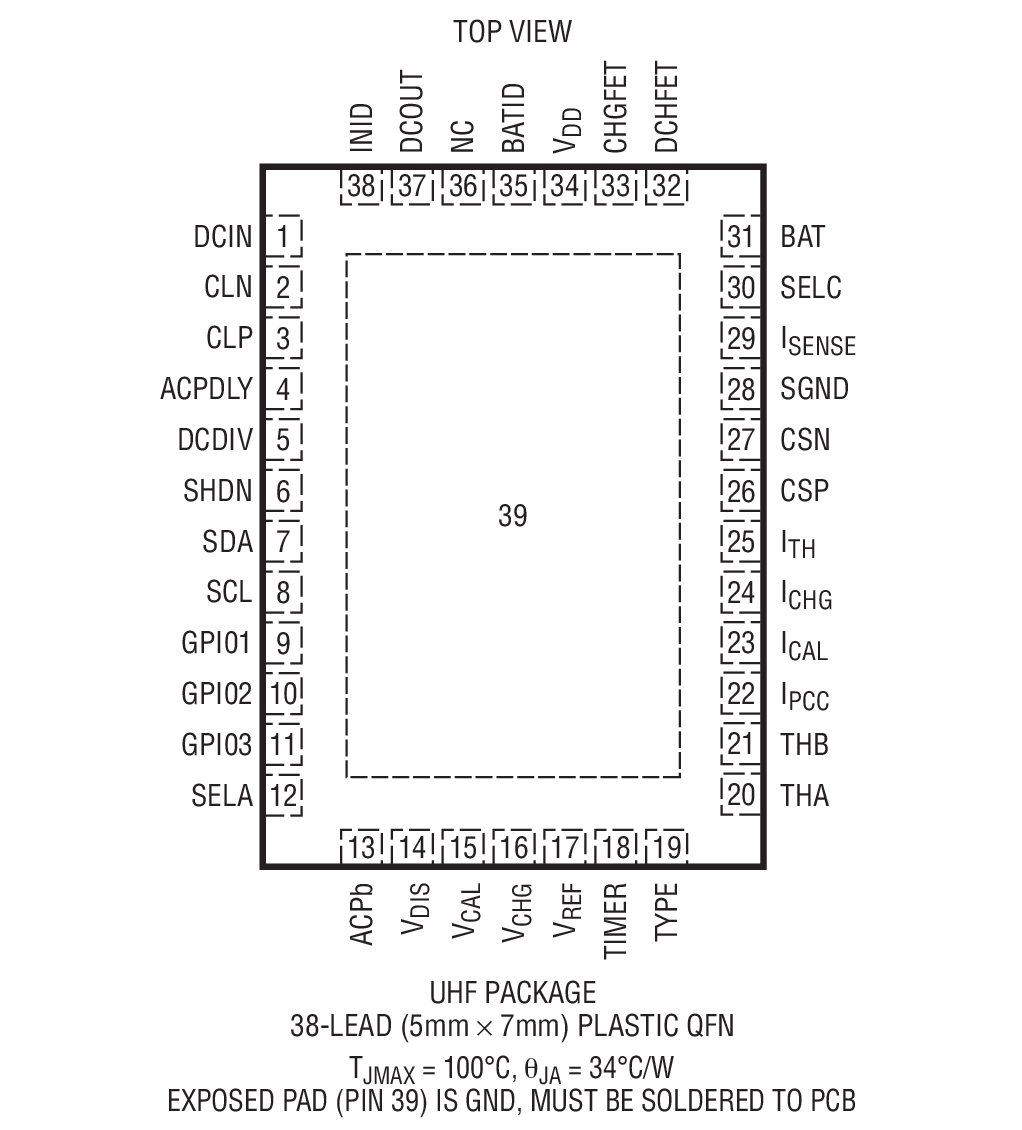

  • 38ピン(5mm×7mm)QFNパッケージ

製品概要

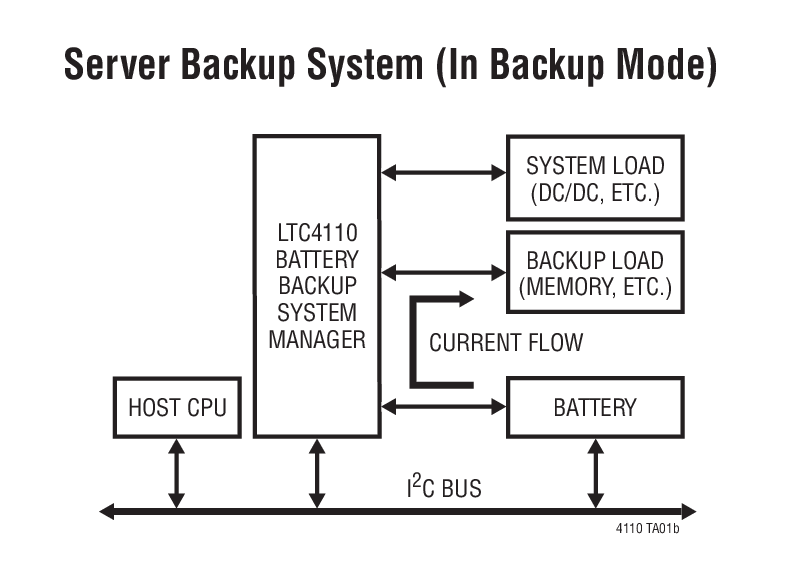

LTC4110は、入力電源とバックアップ・バッテリまたはスーパーコンデンサの間で自動的な切り替えを行う完全なシングル・チップ、高効率フライバック・バッテリ充電および放電マネージャです。このデバイスは、バッテリ・バックアップ、バッテリ充電、バッテリ調整、シャットダウンの4つの動作モードを備えています。バッテリ・バックアップとバッテリ充電は自動的なスタンドアロン・モードです。また、オプションの調整モードではCPUホストがSMBusを介して通信を行うことが必要です。調整時には、フライバック・チャージャが通常とは逆に使用され、設定された定電流でバッテリからシステム負荷へ放電し、発熱はありません。3つのステータス出力はSMBusを介してGPIOとなるように個別に再設定することができます。ユーザが設定可能な過放電保護機能も備えています。また、SHDNピンによってバッテリを絶縁し、充電されたバッテリを搭載した製品の出荷をサポートします。

複数のLTC4110を組み合わせることにより、冗長バッテリ・バックアップ・システムを構成したり、バッテリ・パック数を増やしてバックアップ時間を延ばすことができます。

LTC4110は高さの低い(0.75mm)38ピン5mm×7mm QFNパッケージで供給されます。QFNは露出した金属ダイ実装バッドを備えているので、最適な熱性能が得られます。


アプリケーション

  • バックアップ・バッテリ・システム
  • サーバー・メモリ・バックアップ
  • 医療機器
  • 高信頼性システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

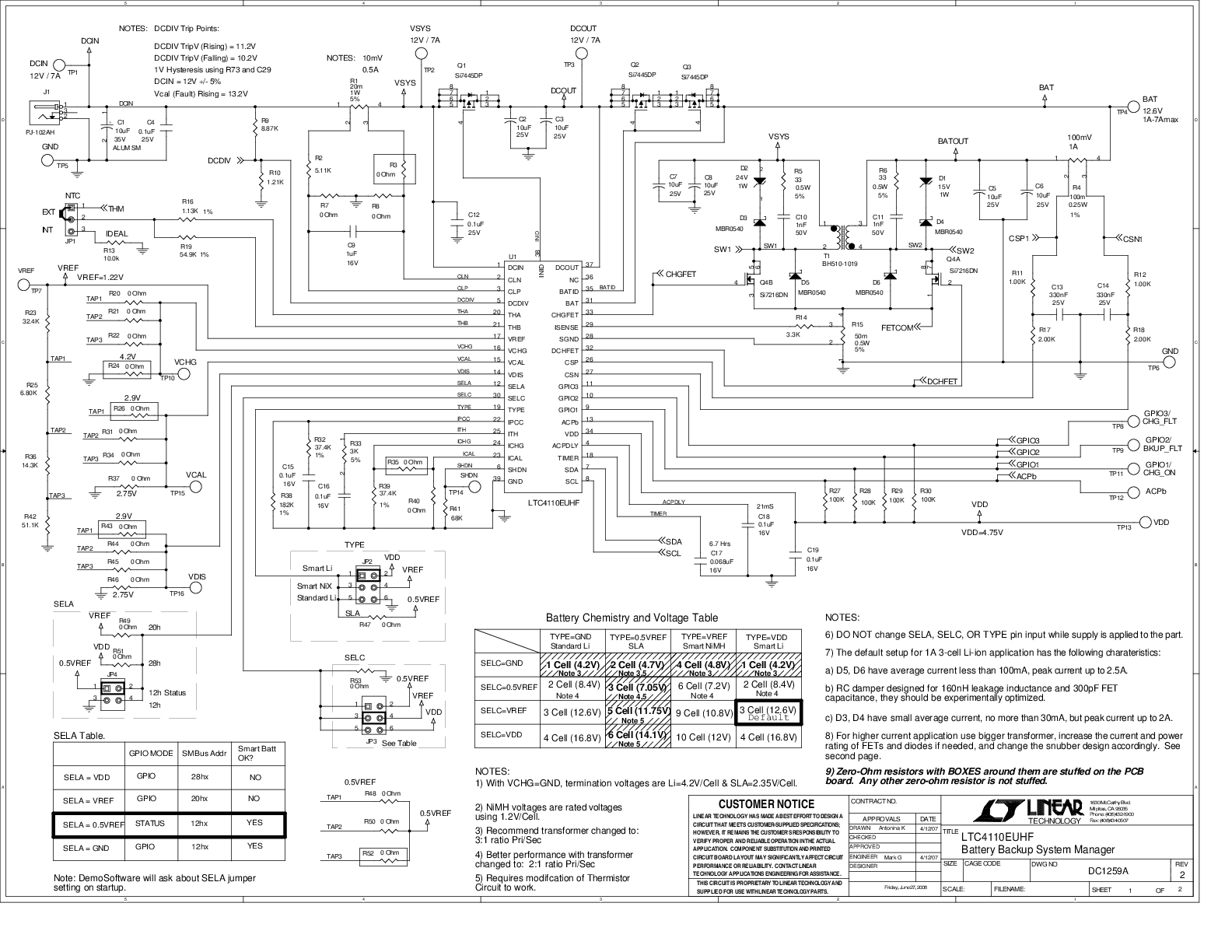

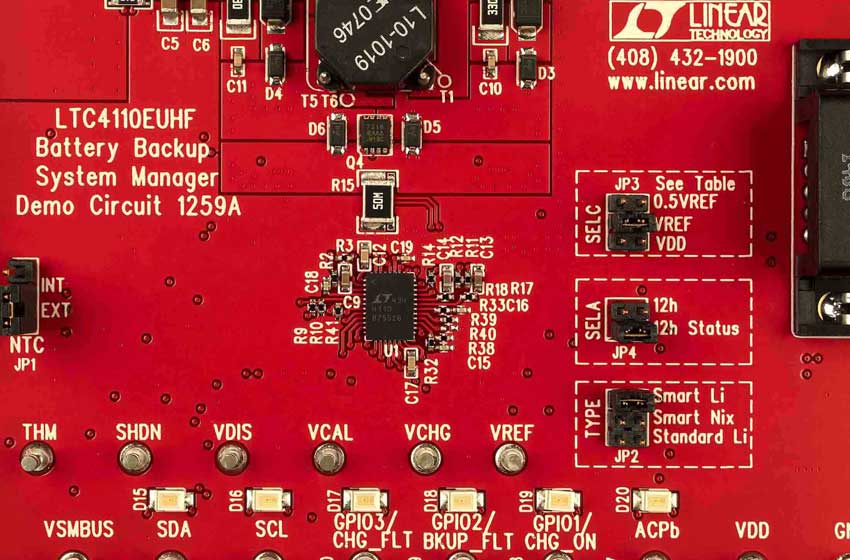

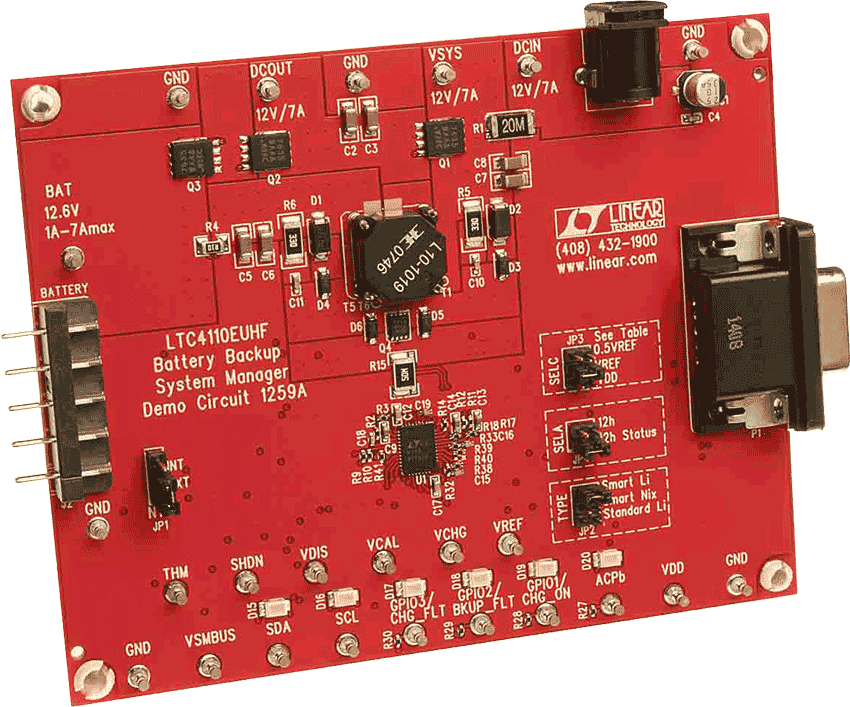

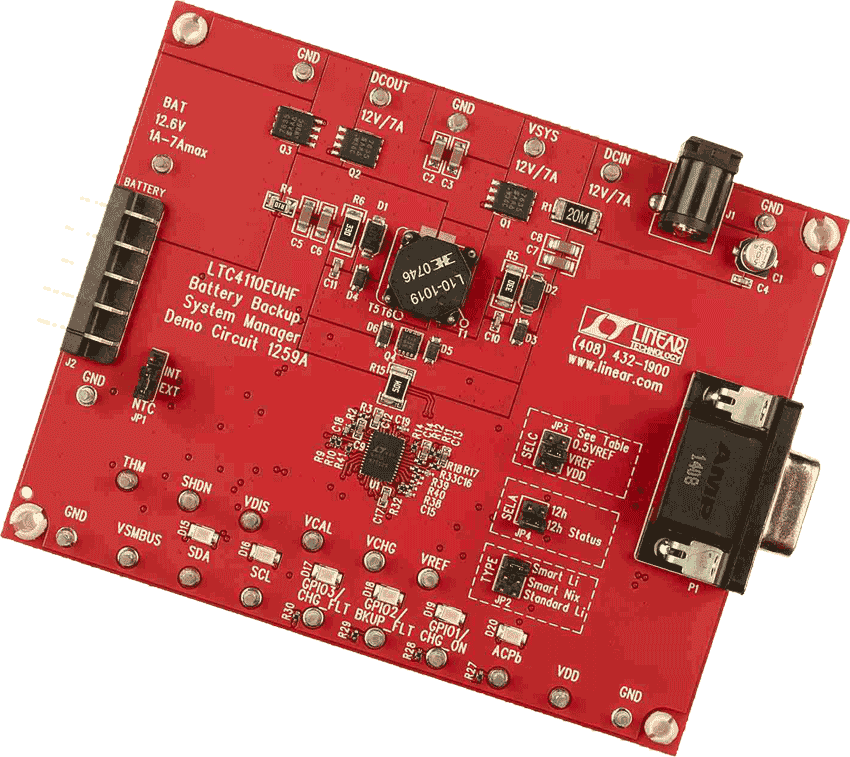

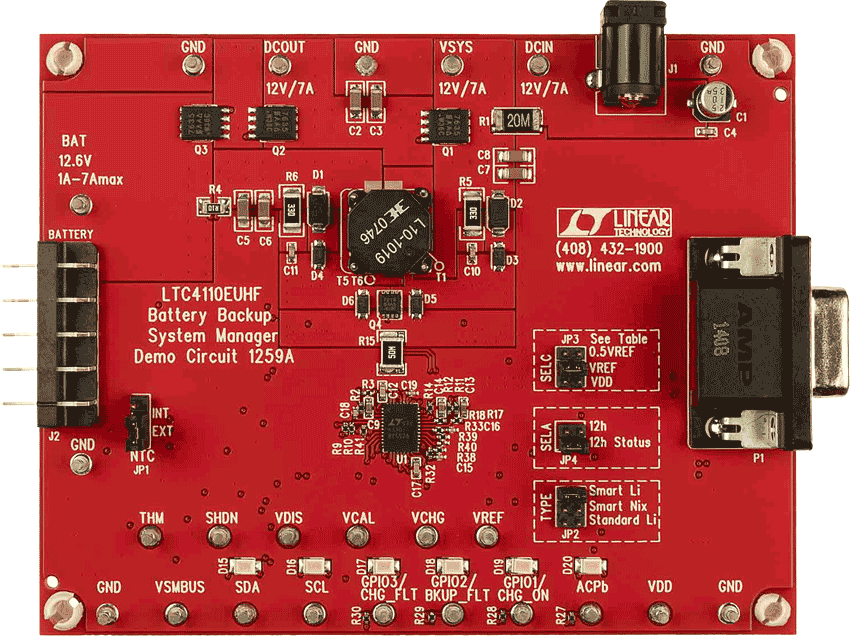

評価キット (1)
