製品概要
機能と利点
- DC/DCコンバータと組み合わせて高性能バッテリ・チャージャを実現
- 広い入力および出力電圧範囲：3V～60V
- 入力理想ダイオードによる低損失逆電流防止と負荷分担
- 出力理想ダイオードによる低損失PowerPath™制御およびバッテリとの負荷分担
- バッテリが深放電した状態で瞬時オン動作
- プログラム可能な入力電流と充電電流：±1%精度
- 高精度のプログラム可能なフロート電圧：±0.25%
- C/Xまたはタイマによる充電終了をプログラム可能
- NTC入力を使用した温度による充電制御

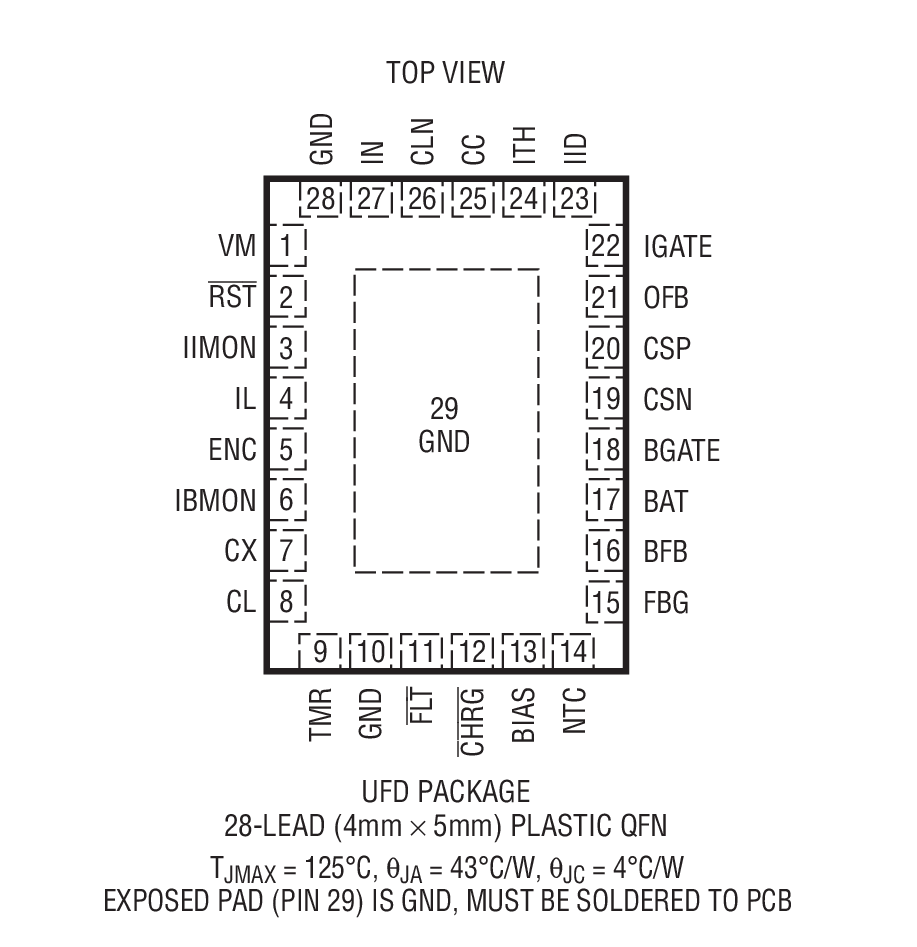

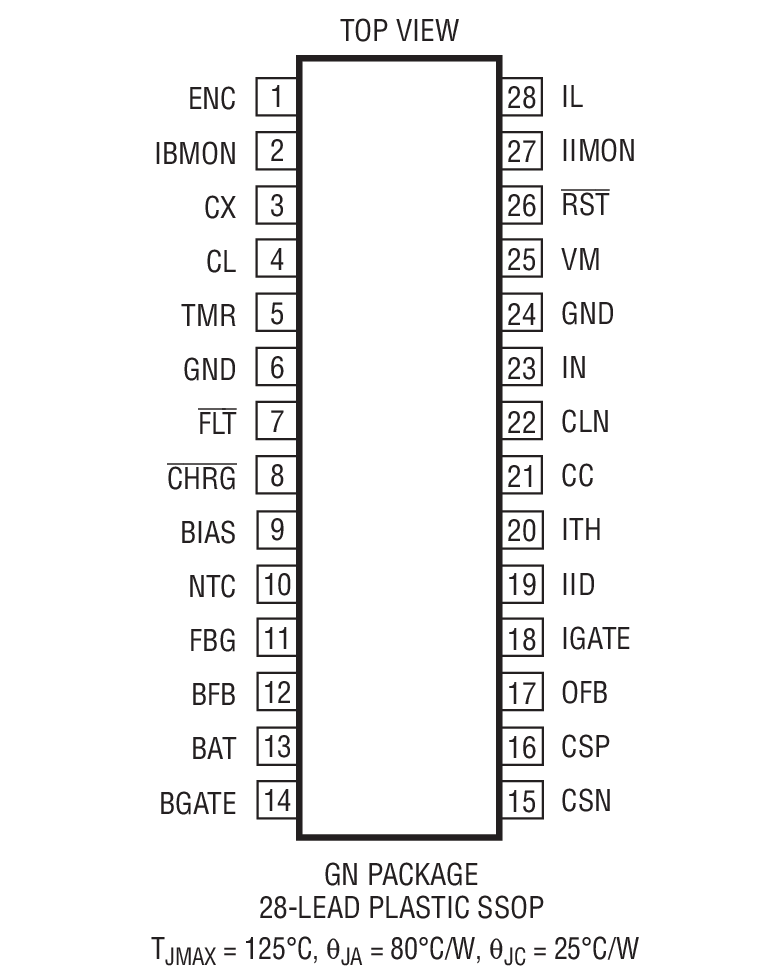

- 28ピン 4mm × 5mm QFN または SSOPパッケージ
製品概要

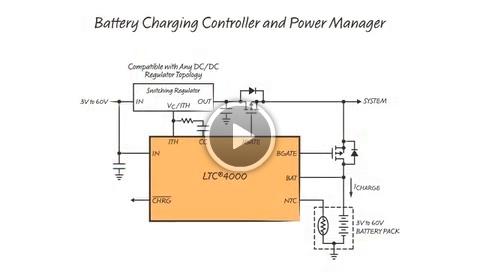

LTC4000は多くの外部補償付きDC/DC電源をフル機能バッテリ・チャージャに変える、高電圧高性能コントローラです。

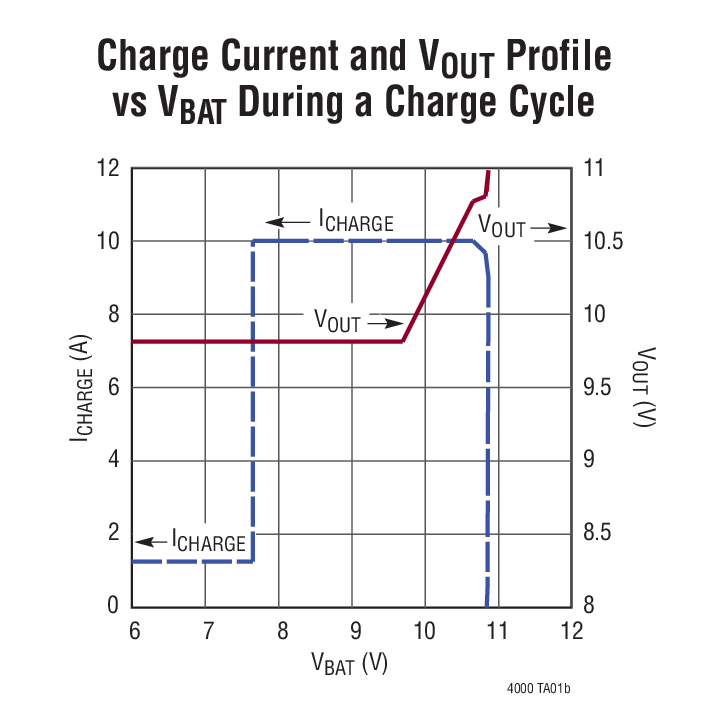

LTC4000のバッテリ・チャージャは、高精度(±0.25%)のプログラム可能なフロート電圧、選択可能なタイマまたは電流による充電終了、NTCサーミスタを使用した温度による充電制御、自動再充電、深放電したセルに対するC/10でのトリクル充電、不良バッテリの検出、状態インジケータ出力などの機能を備えています。バッテリ・チャージャは高精度の電流検出機能も備えているため、低い検出電圧が可能で、高電流アプリケーションに対応できます。
LTC4000はインテリジェントなPowerPath制御を採用しています。外付けPFETにより、低損失の逆電流保護を行います。もう1つの外付けPFETにより、バッテリの低損失充放電を行います。また、この2つめのPFETは、深放電したバッテリや短絡フォールト状態のバッテリに接続されている場合でも下流のシステムに直ちに電力を供給できる瞬時オン動作を容易に可能にします。
LTC4000は高さの低い28ピン4mm × 5mm QFNパッケージと SSOP パッケージで供給されます。
| LTC4000 | LTC4000-1 | |
| Input Voltage Regulation MPPC | No | Yes |
| Input Current Monitoring | Yes | Yes |
| Input Current Regulation | Yes | No |
アプリケーション
- 高電力バッテリ・チャージャ・システム
- 高性能な携帯計測器
- 産業用バッテリ搭載機器
- ノートブック/サブノートブック・コンピュータ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

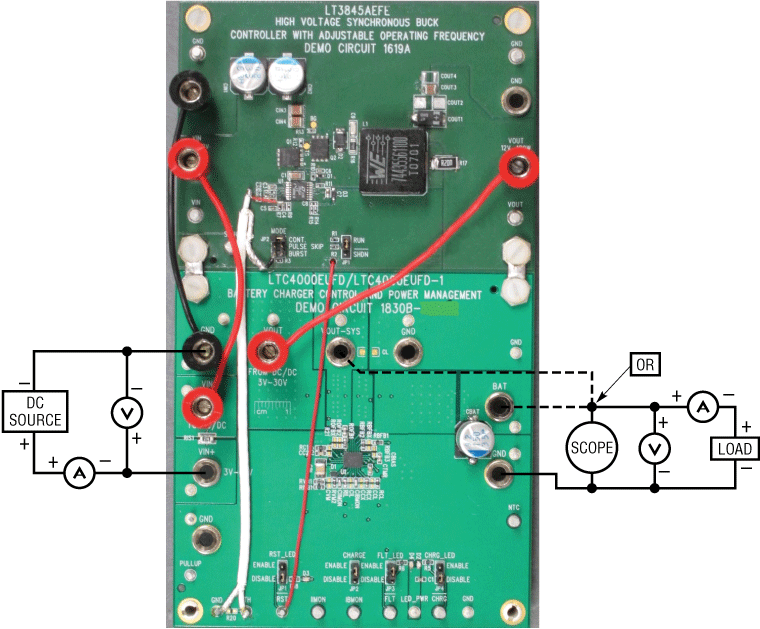

評価キット (3)
参考資料
-
R577 Reliability Data3/23/2018
-

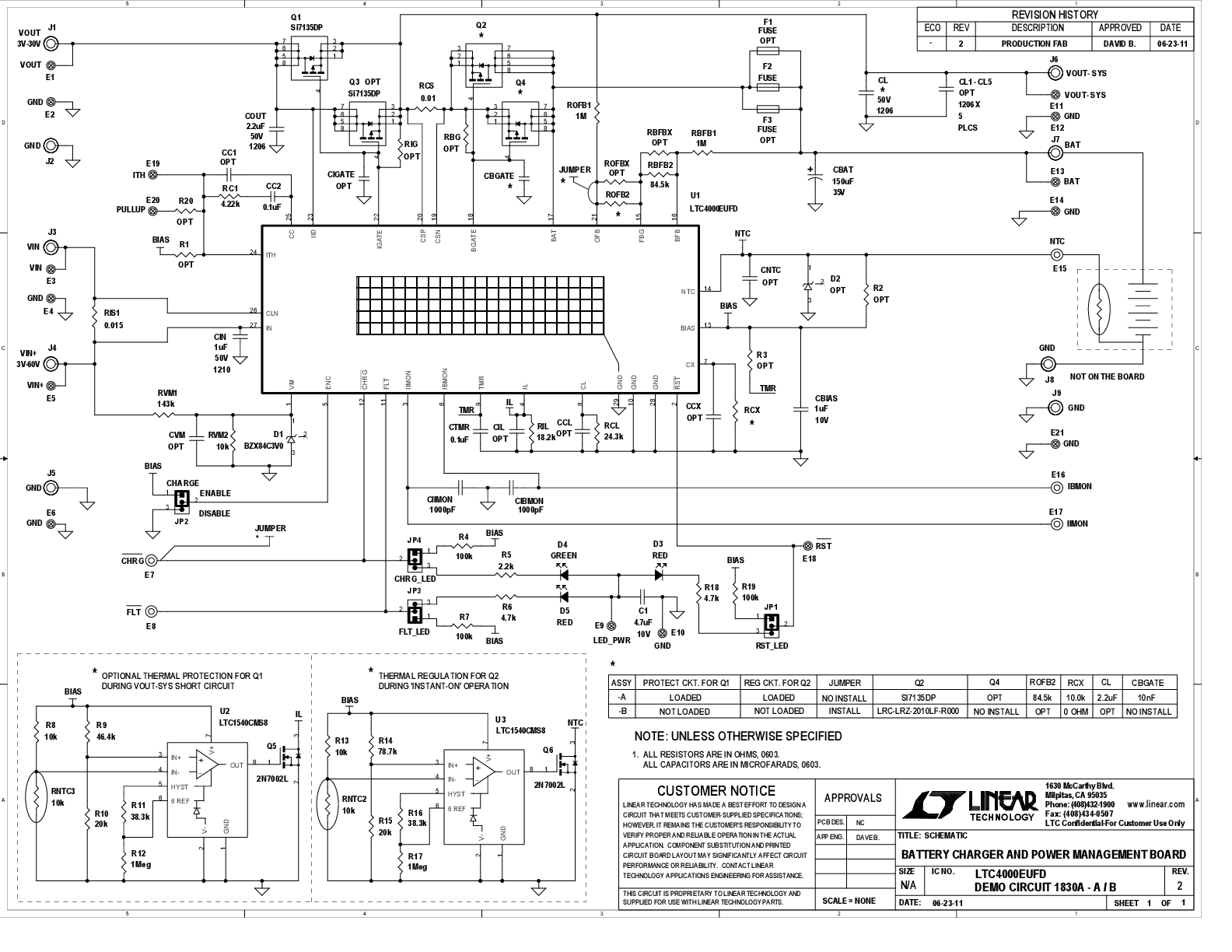

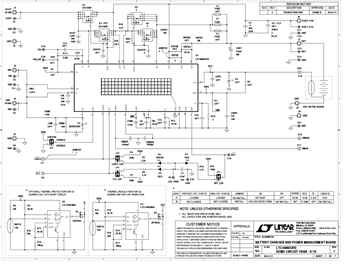

DC1830B-A/DC1830B-B - Demo Manual (Rev. A)8/22/2017
-
DC1830A - Demo Manual7/26/2012
-
DC1721A-A - Demo Manual6/21/2011
-
High Voltage Battery Charging and Management Solutions4/5/2017
-
20V Battery Gas Gauge10/22/2013
-
LTC4000 - 60V, 20A+ Battery Charging Controller10/3/2011
-
Industrial Battery Chargers Overview10/17/2023
-
LTC4000 - New Concept in BIG Battery Charging9/22/2011
-
DC/DCコンバータを高性能なフル機能バッテリ・チャージャに変える10/15/2018
