LTC4000-1: 最大電力点制御機能を備えた高電圧の大電流コントローラ データシート (Rev. )7/29/2013PDF860K
類似製品
製品概要
機能と利点

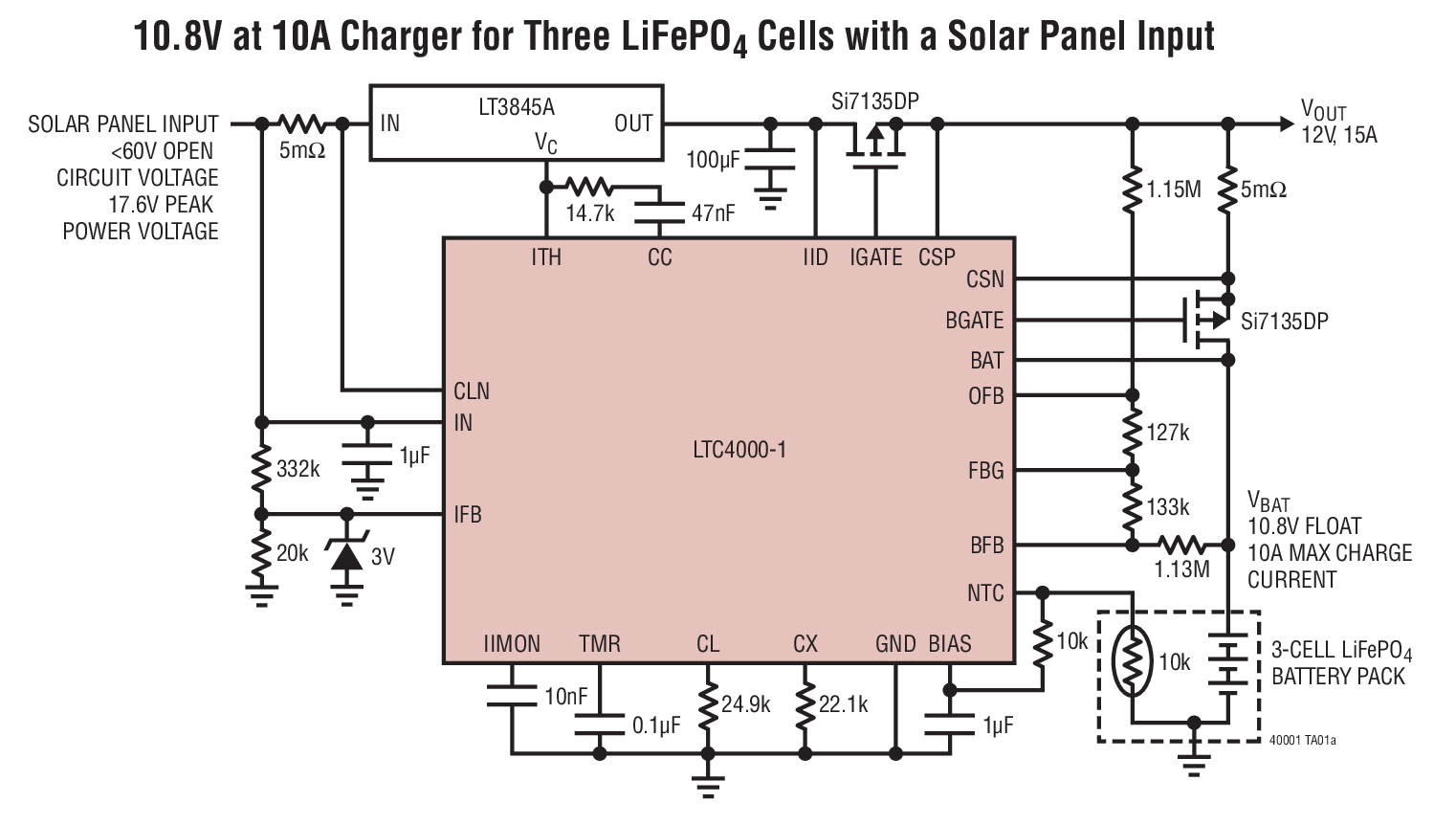

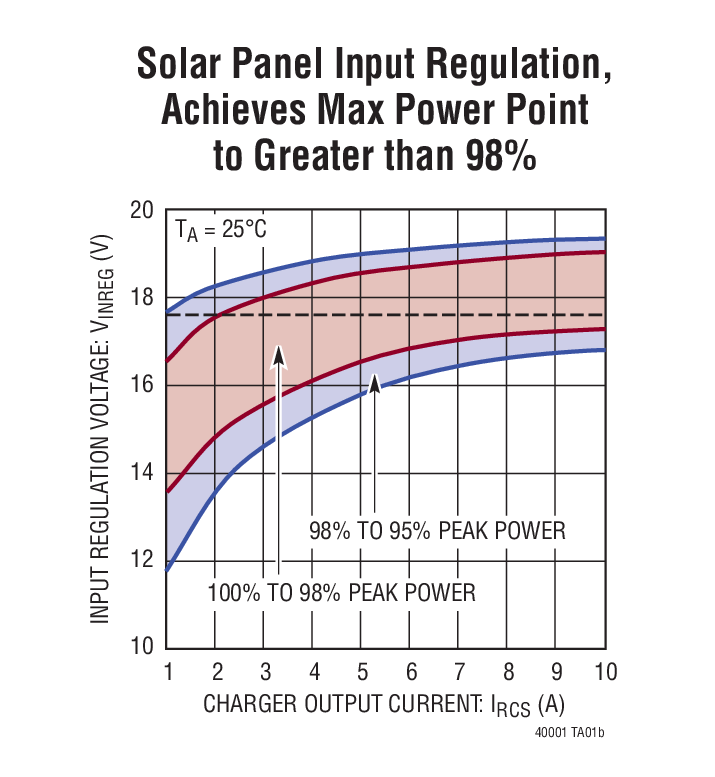

- 最大電力制御：太陽電池パネルの入力に対応
- DC/DCコンバータとの組み合わせにより高性能バッテリ・チャージャを完成
- 広い入力電圧範囲および出力電圧範囲：3V～60V
- 入力理想ダイオードによる低損失逆電流防止と負荷分担
- 出力理想ダイオードによる低損失PowerPath™制御およびバッテリとの負荷分担
- 設定可能な充電電流：±1%精度
- 高精度の設定可能なフロート電圧：±0.25%
- C/Xまたはタイマによる充電終了を設定可能
- NTC入力を使用した温度制限充電

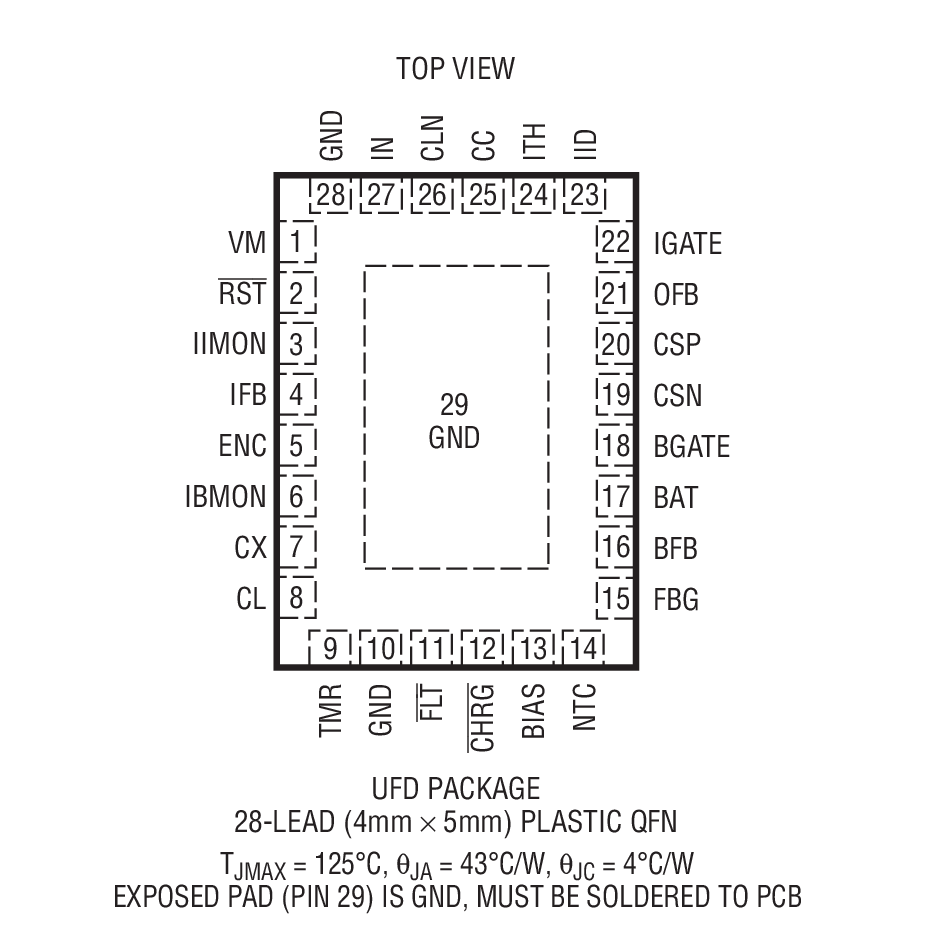

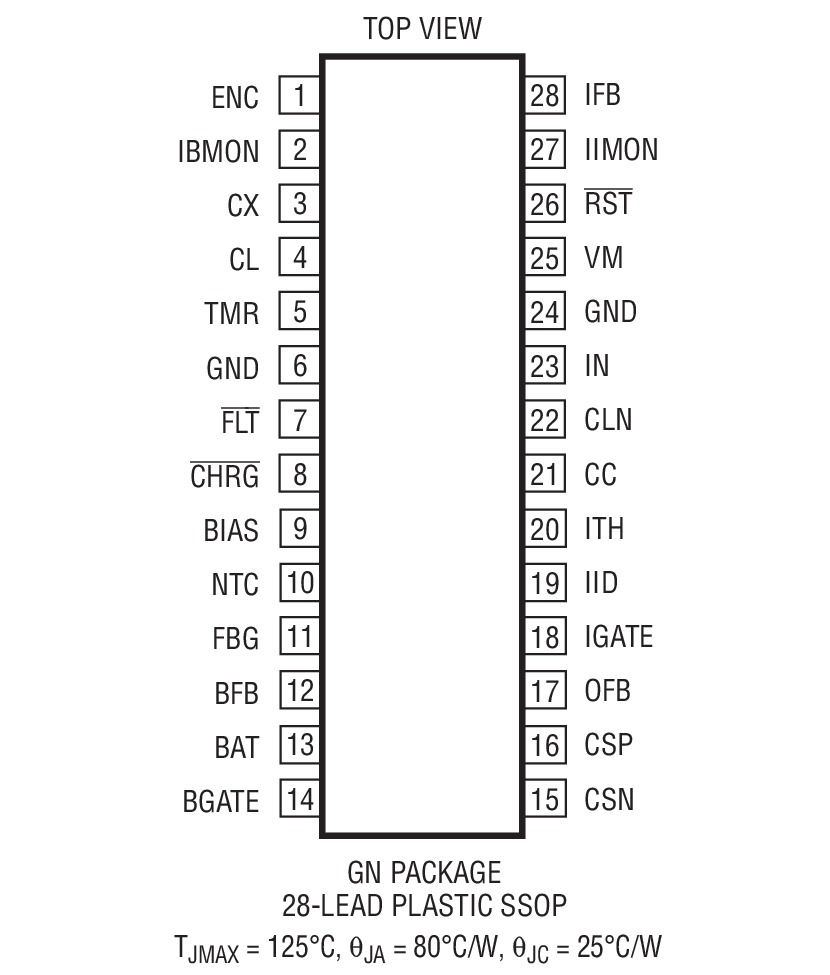

- 4mm × 5mmの28ピンQFNパッケージまたはSSOPパッケージ
製品概要
LTC4000-1は、最大電力点制御機能を備えた、多くの外部補償型DC/DC電源をフル機能搭載のバッテリ・チャージャに転換する、高電圧の高性能コントローラです。LTC4000とは異なり、LTC4000-1には入力電流レギュレーション・ループの代わりに入力電圧レギュレーション・ループがあります。
LTC4000-1のバッテリ・チャージャは、高精度（±0.25%）のプログラム可能なフロート電圧、選択可能なタイマまたは電流による充電終了、NTCサーミスタを使用した温度制限充電制御、自動再充電、著しく放電したセルに対するC/10での細流充電、不良バッテリの検出、状態インジケータ出力などの機能を備えています。バッテリ・チャージャは高精度の電流検出機能も備えているため、大電流アプリケーション向けに検出電圧を小さくすることができます。
LTC4000-1は、高度なPowerPath制御をサポートしています。外付けのP型FETにより、低損失の逆電流保護機能を提供します。別の外付けP型FETにより、バッテリの低損失充放電機能も提供します。この2番目のP型FETは、著しく放電したバッテリや短絡したバッテリに接続される場合でも、下流のシステムに直ちに電源を供給できる瞬時オン機能に役立ちます。
LTC4000-1は、高さの低い4mm × 5mmの28ピンQFNパッケージおよびSSOPパッケージで供給されます。
| LTC4000 | LTC4000-1 | |
| Input Voltage Regulation MPPC | No | Yes |
| Input Current Monitoring | Yes | Yes |
| Input Current Regulation | Yes | No |
アプリケーション
- 太陽電池式バッテリ・チャージャ・システム
- 高インピーダンスの入力電源を備えたバッテリ・チャージャ（例：燃料電池や風力タービン）
- 電池式産業用機器または携帯型軍用機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (3)
参考資料
-
R577 Reliability Data3/23/2018PDF152 K
-

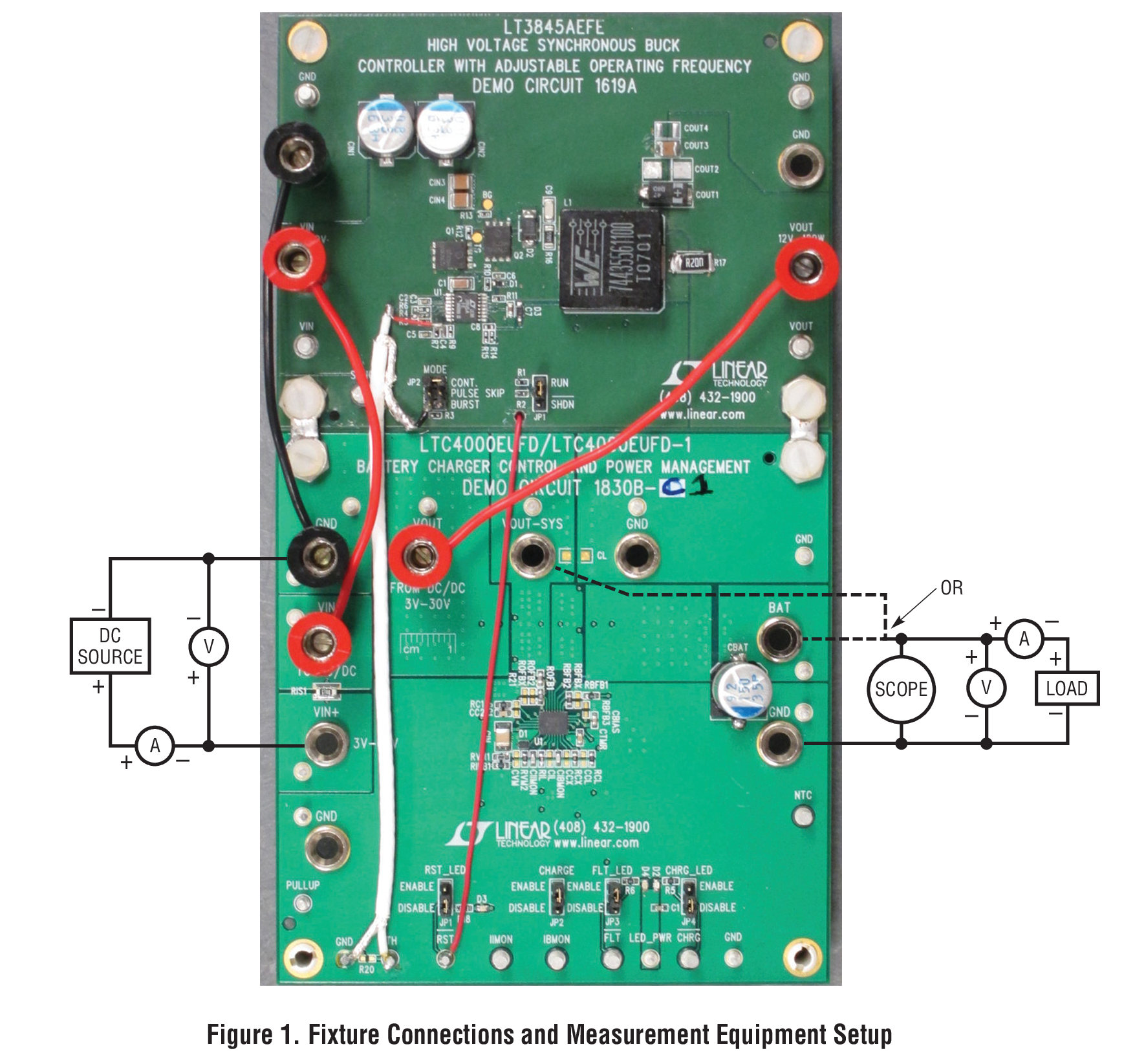

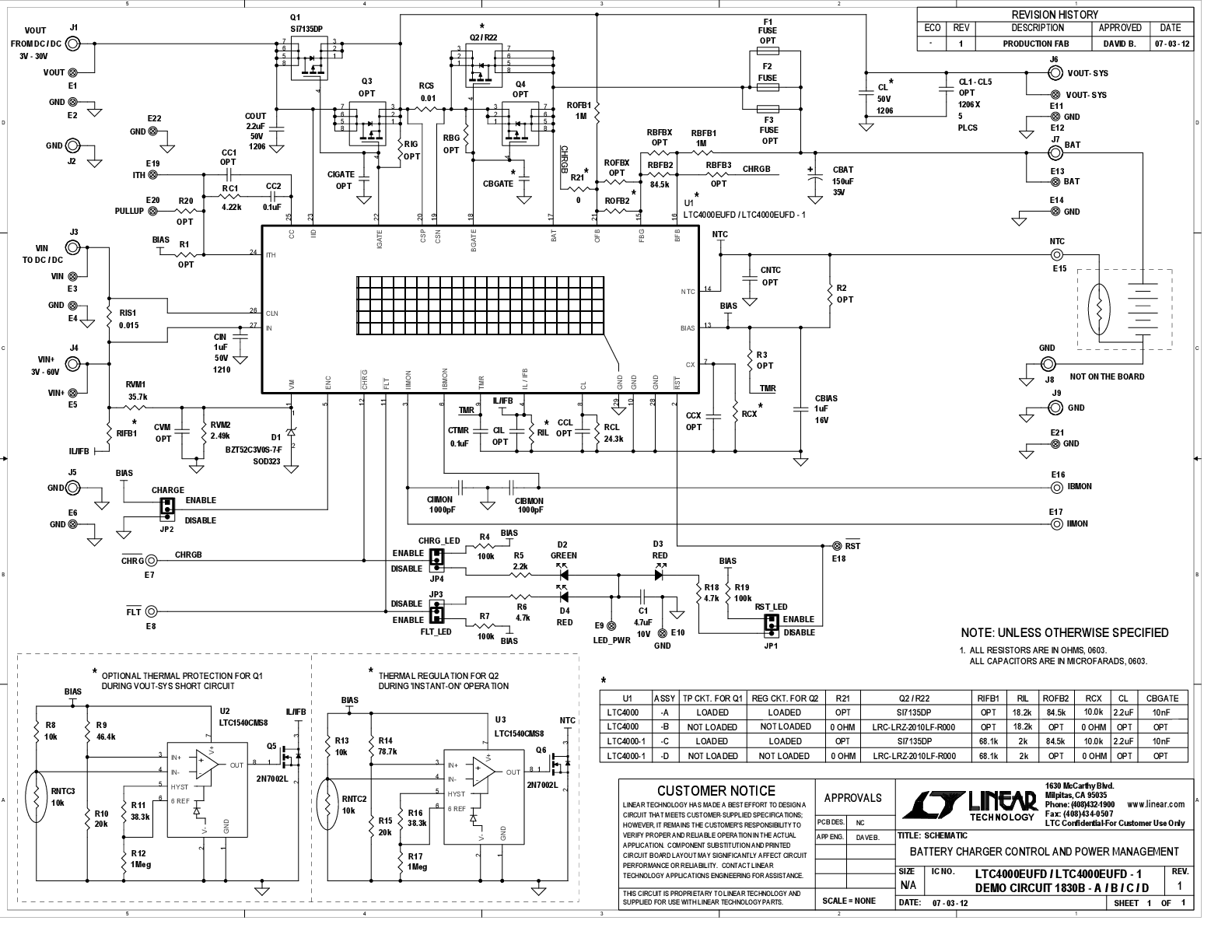

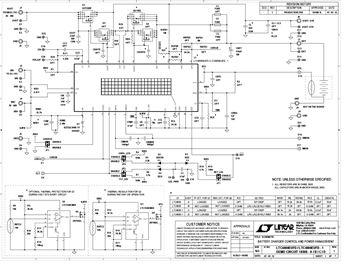

DC1830B-CD - Demo Manual8/25/2017PDF1M
-

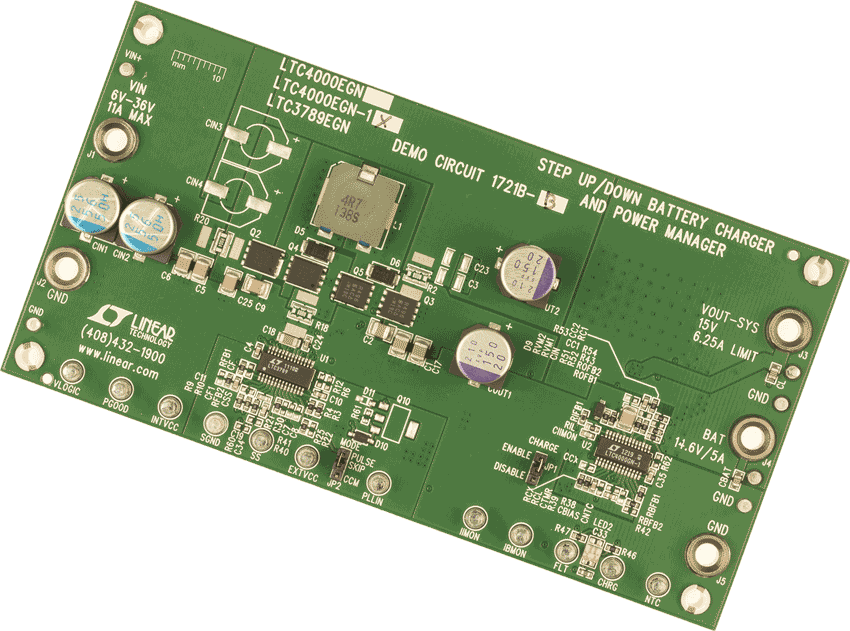

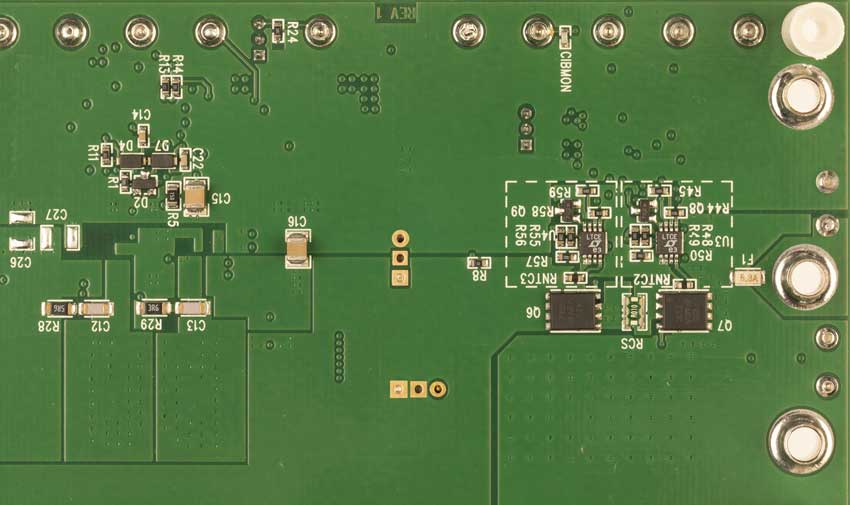

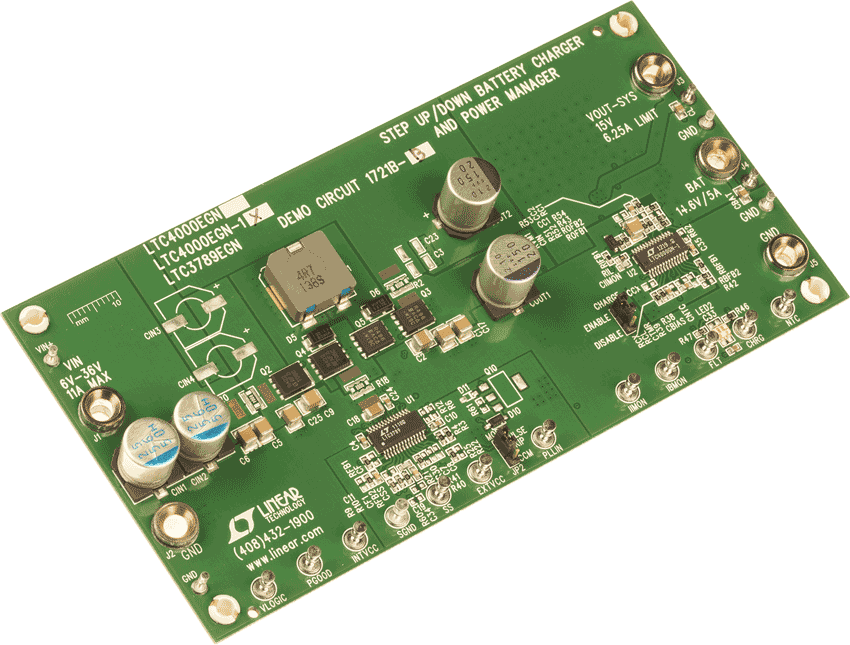

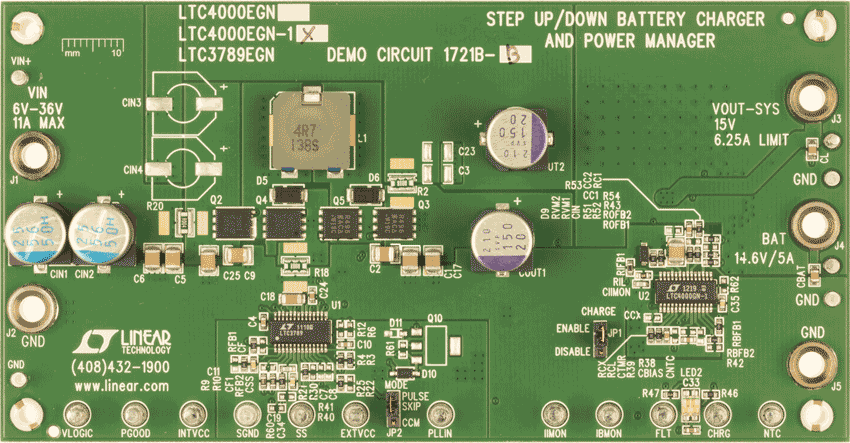

DC1721B - Demo Manual3/21/2013PDF208K
-
High Voltage Battery Charging and Management Solutions4/5/2017PDF1M
-
20V Battery Gas Gauge10/22/2013PDF522K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC4000
LTC4000-1
