LTC3896

低静止電流の150V、同期整流式反転型DC/DCコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.61
特長
  • VIN+|VOUT| の範囲が広い:4V~140V(絶対最大定格:150V)
  • 広い出力電圧範囲:–60V~–0.8V
  • グランド基準の制御ピン/インタフェース・ピン
  • 調整可能なゲート駆動レベル:5V~10V(OPTI-DRIVE)
  • ブートストラップ・ダイオード内蔵
  • 低い動作時IQ:40μA(シャットダウン時:10μA)
  • ゲート駆動UVLOしきい値を選択可能
  • 内蔵LDOまたは外付けNMOS LDOによりDRVCCに電力を供給
  • EXTVCC LDOが出力からドライバに電力を供給
  • 位相同期可能な周波数(75kHz ~850kHz)
  • プログラム可能な固定周波数(50kHz ~900kHz)
  • 軽負荷時に連続動作、パルス・スキップ動作、低リップルBurst Mode®動作のいずれかを選択可能
  • 調整可能なバースト・クランプおよび電流制限パワーグッド出力による電圧モニタ
  • プログラム可能な入力過電圧ロックアウト
  • 38ピンTSSOP高電圧対応パッケージ
製品概要
show more Icon

LTC3896は、全てのNチャネル同期パワーMOSFET段を駆動する、高性能の反転型DC/DCスイッチング・レギュレータ・コントローラです。範囲の広い正の入力電圧源を、グランドより最大60V低い負の安定化出力に変換します。動作可能な入力電圧範囲は4V~140V – |VOUT|です。

LTC3896は真にグランドを基準にしたRUNピン、PLLINピン、およびPGOODピンを備えているので、LTC3896とインタフェースをとるのにディスクリートのレベルシフト外付け部品が必要ありません。

固定周波数電流モード・アーキテクチャにより、850kHzまでの周波数に位相同期可能です。無負荷時の静止電流が40μAと少ないので、バッテリ駆動システムでの動作時間が長くなります。OPTI-LOOP® 補償回路により、幅広い出力容量値およびESR値にわたってトランジェント応答を最適化することができます。LTC3896は、0.8V高精度リファレンスとパワーグッド・インジケータを内蔵しています。ソフトスタート(SS)ピンにより、出力電圧は起動時に緩やかに立ち上がります。


アプリケーション

  • 自動車用および産業用電源システム
  • 通信機器用電源
  • 分散給電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.61

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3896EFE#PBF
  • HTML
  • HTML
LTC3896EFE#TRPBF
  • HTML
  • HTML
LTC3896HFE#PBF
  • HTML
  • HTML
LTC3896HFE#TRPBF
  • HTML
  • HTML
LTC3896IFE#PBF
  • HTML
  • HTML
LTC3896IFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3896EFE#PBF

製造中

LTC3896EFE#TRPBF

製造中

LTC3896HFE#PBF

製造中

LTC3896HFE#TRPBF

製造中

LTC3896IFE#PBF

製造中

LTC3896IFE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3896EFE#PBF

製造中

LTC3896EFE#TRPBF

製造中

LTC3896HFE#PBF

製造中

LTC3896HFE#TRPBF

製造中

LTC3896IFE#PBF

製造中

LTC3896IFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2447A

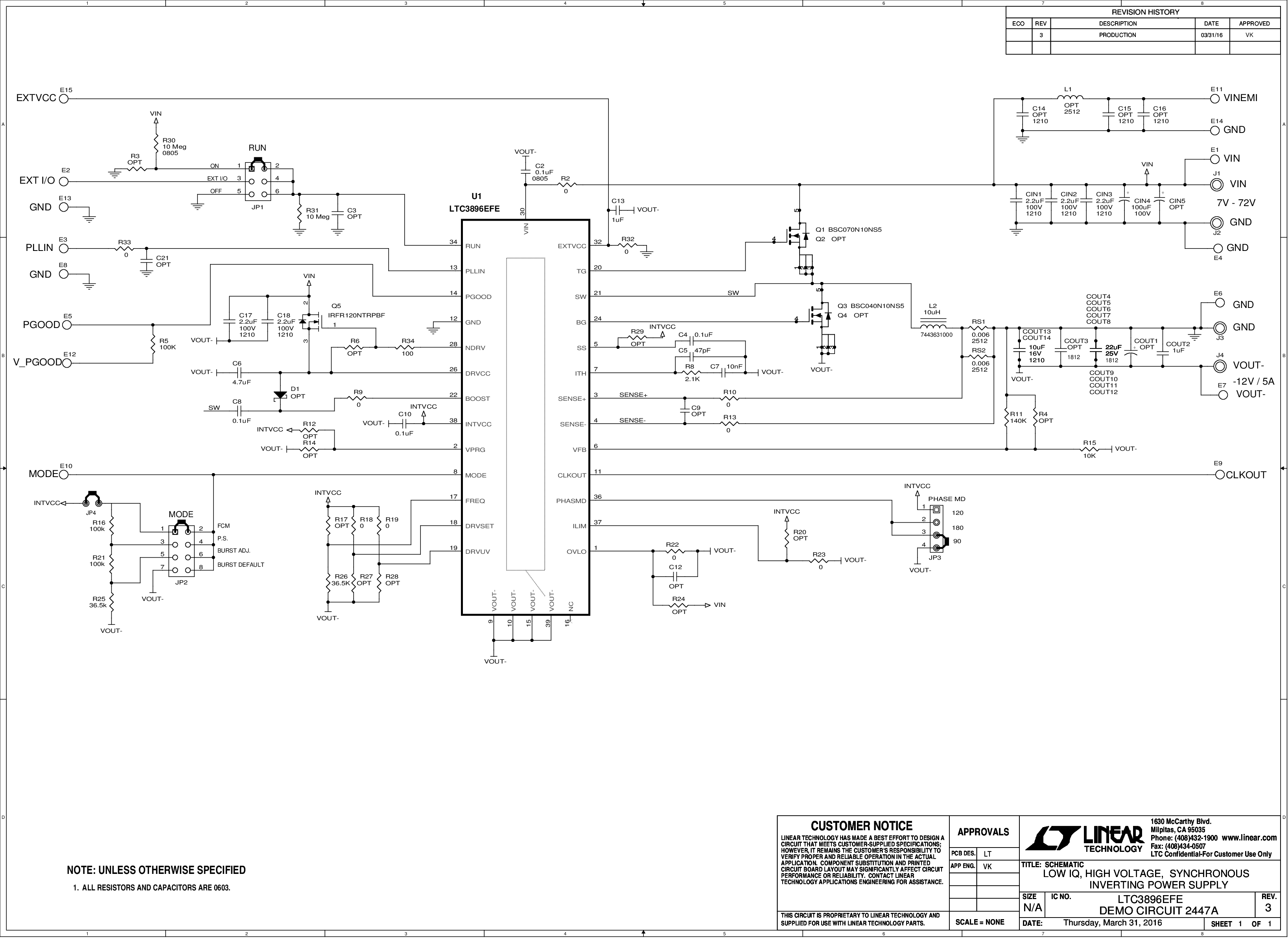

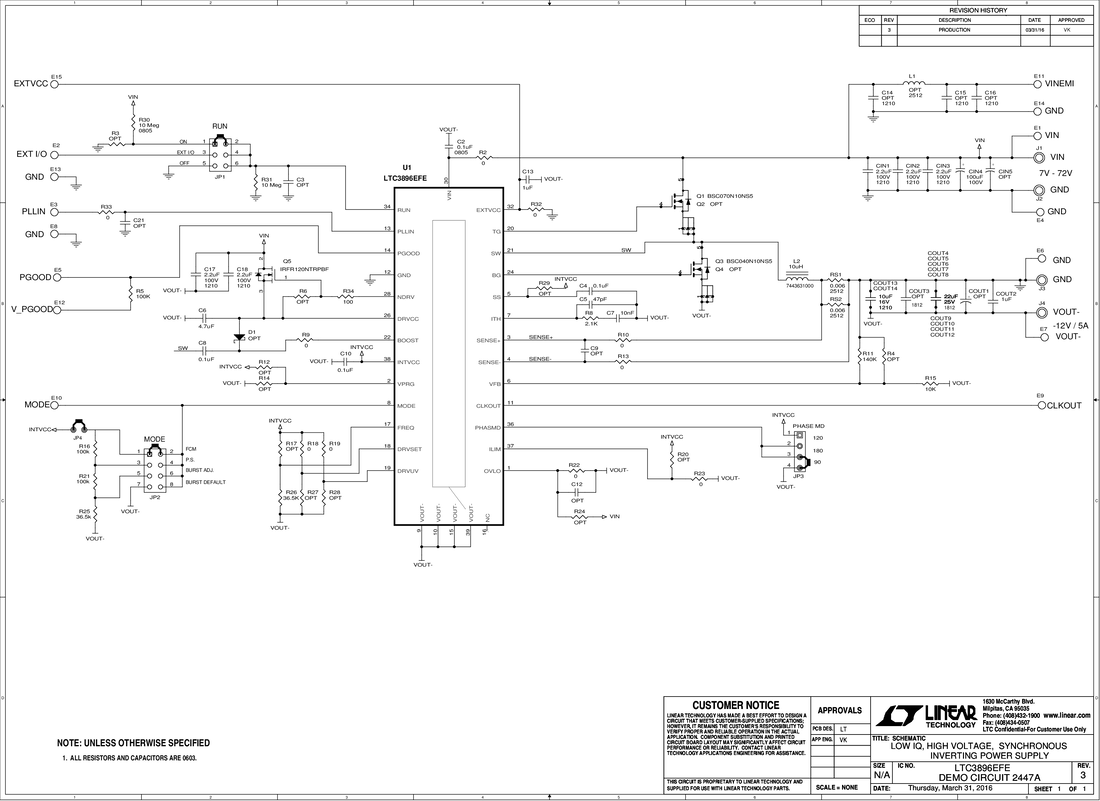

LTC3896EFE Demo Board | Sync Inverting Controller, 7V ≤ VIN ≤ 72V; VOUT = -12V @ 5A
