特長
- 広い入力電圧範囲：4V～140V（絶対最大定格：150V）
- 広い出力電圧範囲：0.8V～60V
- 調整可能なゲート駆動レベル：5V～10V（OPTI-DRIVE）
- 低い動作時IQ：40μA（シャットダウン時 = 10μA）
- デューティ・サイクル100%で動作
- 外付けブートストラップ・ダイオード不要
- ゲート駆動UVLOしきい値を選択可能
- 内蔵LDOまたは外付けNMOS LDOによりDRVCCに電力を供給
- EXTVCCのLDOがVOUTからドライバに電力を供給
- 位相同期可能な周波数（75kHz～850kHz）
- プログラム可能な固定周波数（50kHz～900kHz）
- 軽負荷時に連続動作、パルス･スキップ動作、低リップル
- Burst Mode®動作のいずれかを選択可能
- 調整可能なバースト・クランプおよび電流制限
- 可変または固定（5V/3.3V）出力電圧
- パワーグッド出力による電圧モニタ
- プログラム可能な入力過電圧ロックアウト
- 38ピンTSSOP高電圧対応パッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3895は、全てのNチャネル同期パワーMOSFET段を駆動する高性能降圧スイッチング・レギュレータDC/DCコントローラで、最大140Vの入力電圧で動作することができます。固定周波数電流モード・アーキテクチャにより、850kHzまでの周波数に位相同期可能です。
ゲート駆動電圧を5V～10Vの範囲に設定することにより、ロジック・レベルまたは標準レベルのFETを使用して、効率を最大限に高めることができます。上側ゲート・ドライバの内部スイッチにより、外付けのブートストラップ・ダイオードは不要です。内部チャージポンプにより、デューティ・サイクル100%で動作することができます。
無負荷時の静止電流が40μAと少ないので、バッテリ駆動システムでの動作時間が長くなります。OPTI-LOOP®補償回路により、幅広い出力容量値およびESR値にわたってトランジェント応答を最適化することができます。LTC3895は、0.8V高精度リファレンスとパワーグッド・インジケータを内蔵しています。出力電圧は、外付け抵抗を使用して0.8V～60Vに設定するか、ピン結線により5Vまたは3.3Vの固定電圧に設定することができます。
アプリケーション
- 自動車用および産業用電源システム
- 高電圧のバッテリ駆動システム
- 通信機器用電源システム
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3895
資料
Filters
1つが該当
-
すべて
-
データシート
-
技術記事
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
技術記事
2
ユーザ・ガイド
1
600.00K
信頼性データ
1
365.77 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
製品セレクタ・カード 2
ソリューション・カタログ 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3895EFE#PBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3895EFE#TRPBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3895HFE#PBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3895HFE#TRPBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3895IFE#PBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3895IFE#TRPBF |
38-Lead TSSOP w/ EP
|
|
- LTC3895EFE#PBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3895EFE#TRPBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3895HFE#PBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3895HFE#TRPBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3895IFE#PBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3895IFE#TRPBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3895EFE#PBF
製造中
LTC3895EFE#TRPBF
製造中
LTC3895HFE#PBF
製造中
LTC3895HFE#TRPBF
製造中
LTC3895IFE#PBF
製造中
LTC3895IFE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3895EFE#PBF
製造中
LTC3895EFE#TRPBF
製造中
LTC3895HFE#PBF
製造中
LTC3895HFE#TRPBF
製造中
LTC3895IFE#PBF
製造中
LTC3895IFE#TRPBF
製造中
評価用キット 1

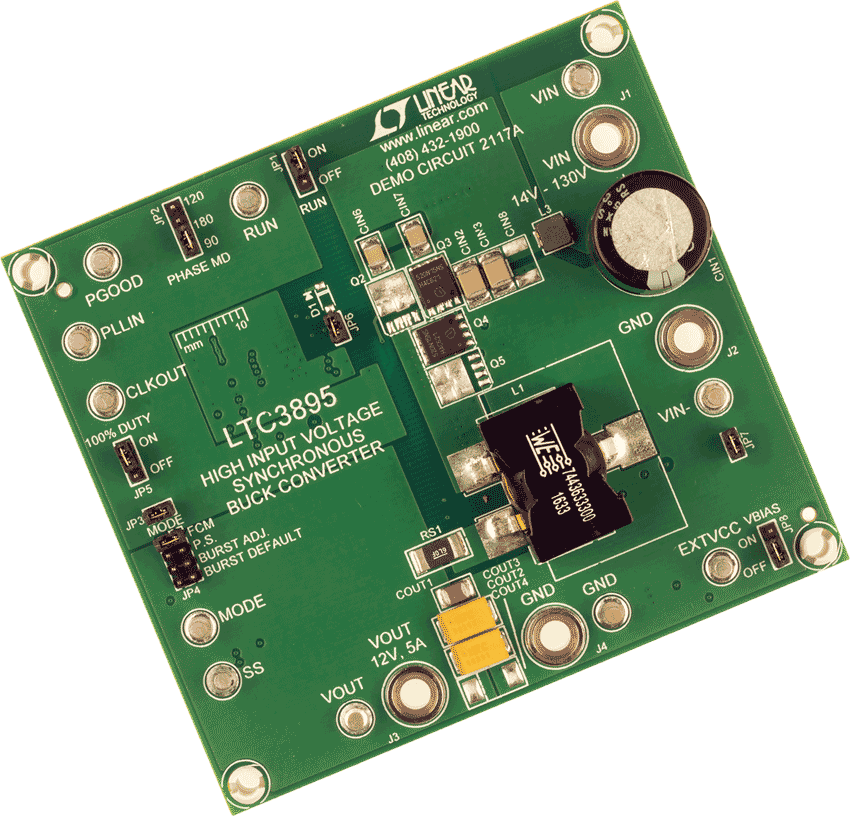

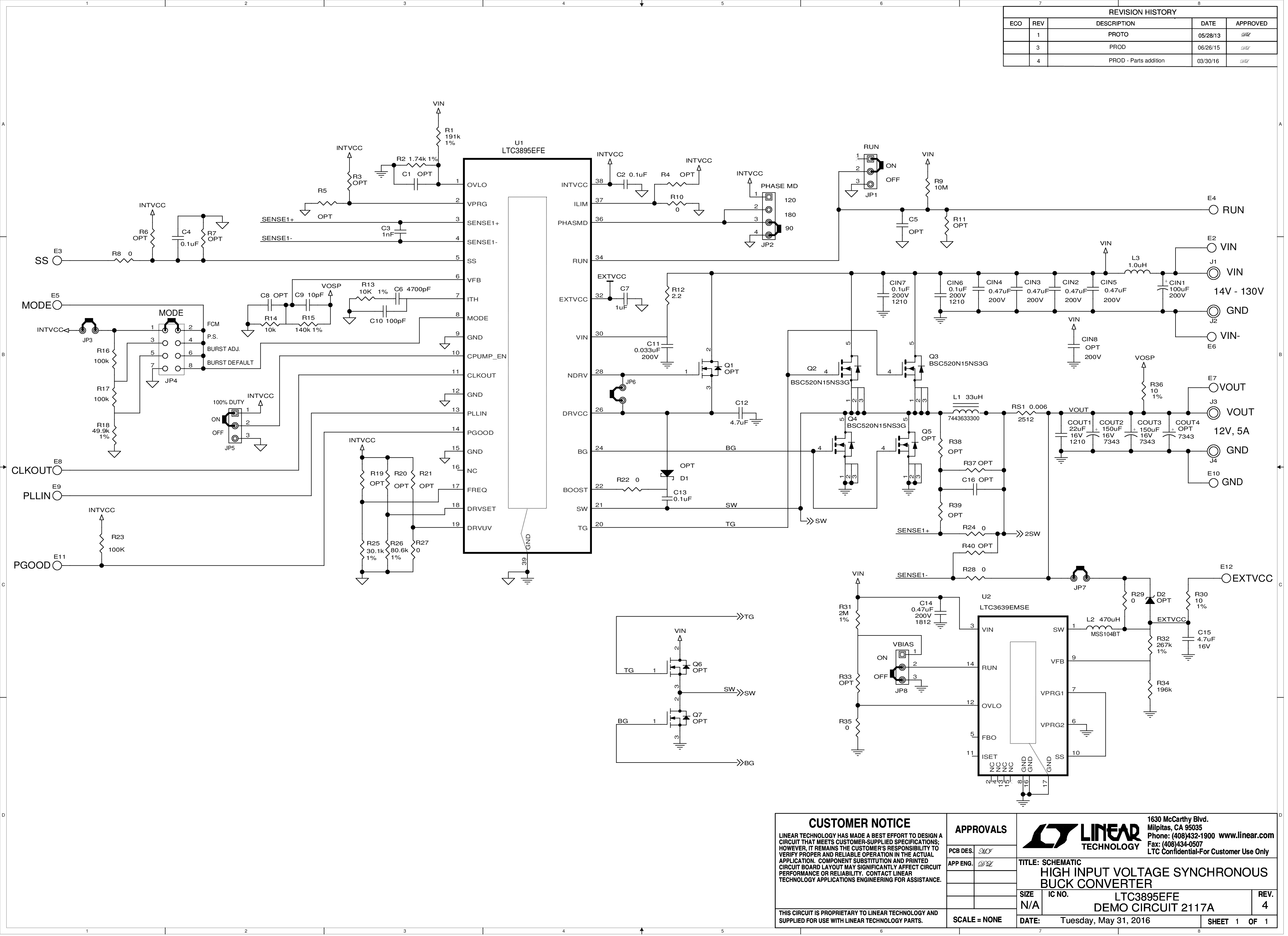

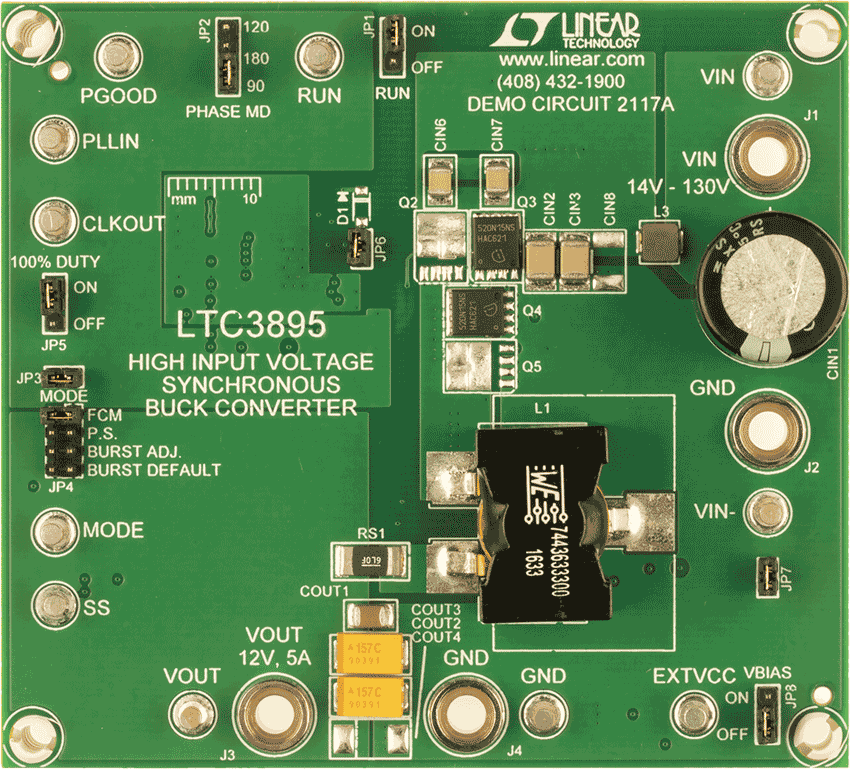

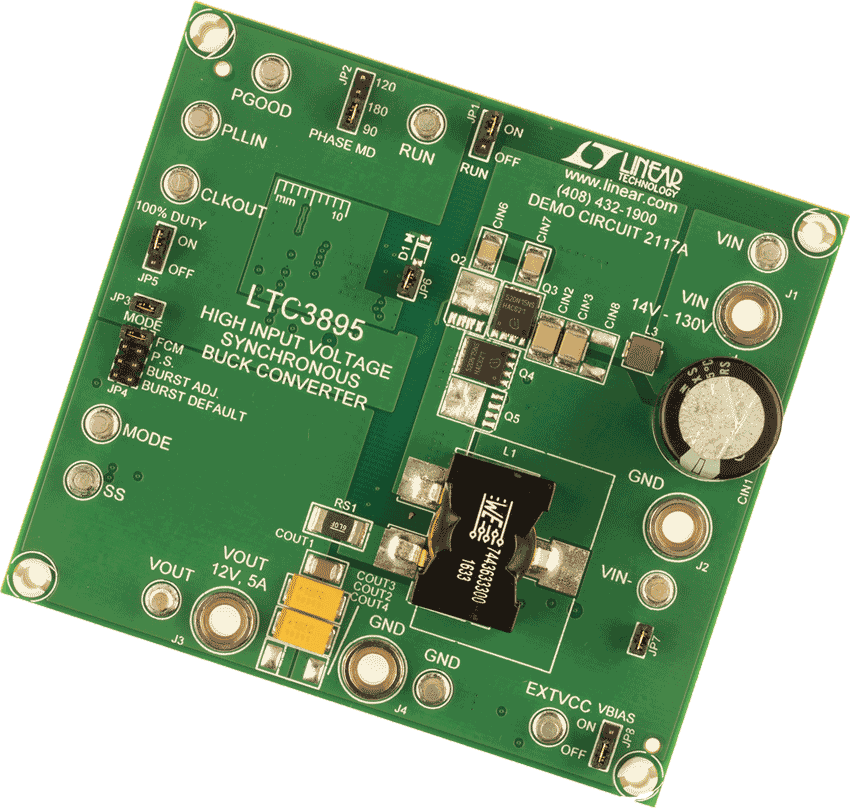

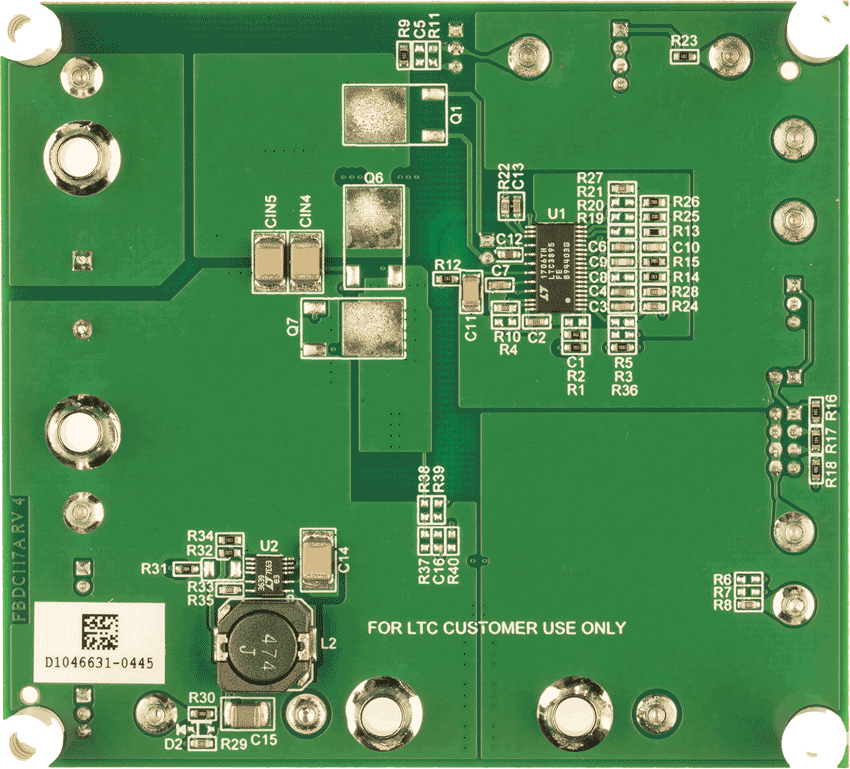

DC2117A
LTC3895EFE Demo Board | Synchronous Buck, 14V ≤ VIN ≤ 130V, 150VPK; VOUT = 12V @ 5A
製品の詳細
Demonstration circuit 2117A is a single output high voltage nonisolated synchronous step-down converter that drives all N-channel MOSFET power stage. It features the LTC3895EFE, a high voltage step-down DC/DC controller housed in a TSSOP-38 package with several pins removed for high voltage spacing.
資料
ツールおよびシミュレーション 2
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
