製品概要
機能と利点
- 高電圧動作：最大100V
- 大型の1Ωゲートドライバ
- 電流センス抵抗が不要
- デュアルNチャネルMOSFET同期ドライブ
- 極めて高速の過渡応答を実現
- ±0.5%精度の0.8V電圧リファレンス
- プログラム可能な出力電圧トラッキング/ソフトスタート
- 入力電源から10Vドライバ電源を生成
- 外部クロックに同期可能
- パルススキップ･モード動作を選択可能
- パワーグッド出力電圧モニタ
- オン時間/周波数を調整可能：tON(MIN)＜100ns
- サイクルごとの電流制限を調整可能
- 電圧低下ロックアウトを調整可能
- 出力過電圧保護

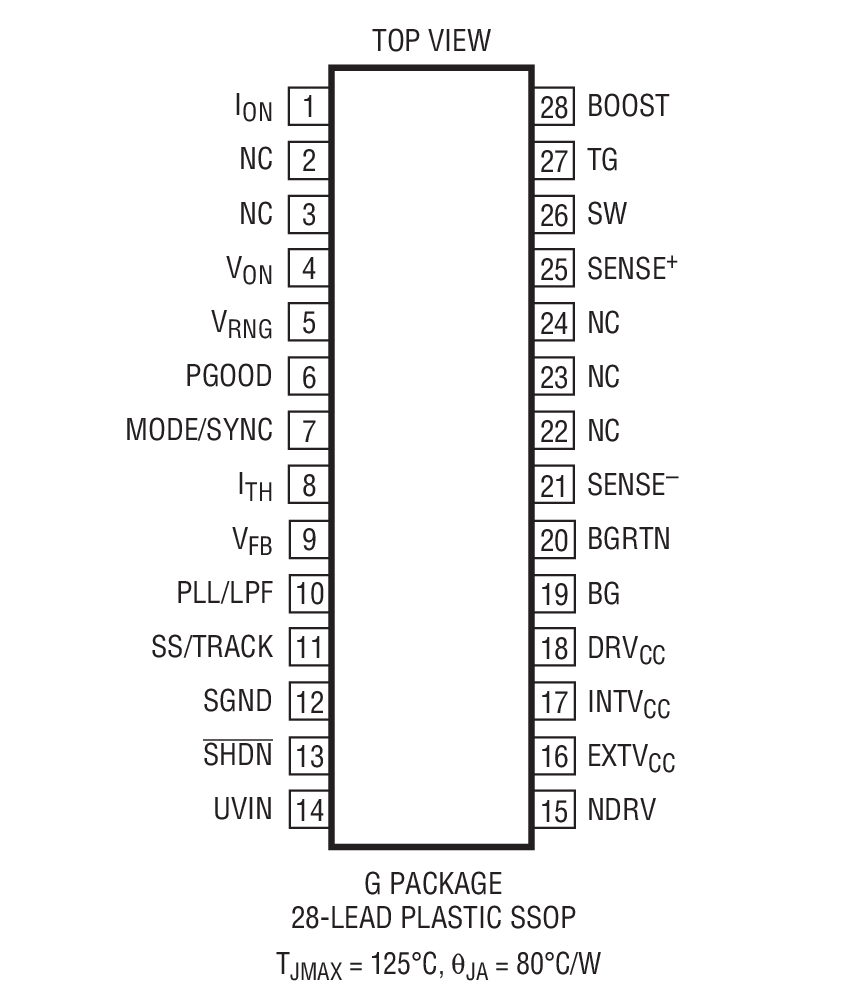

- 28ピンSSOPパッケージ

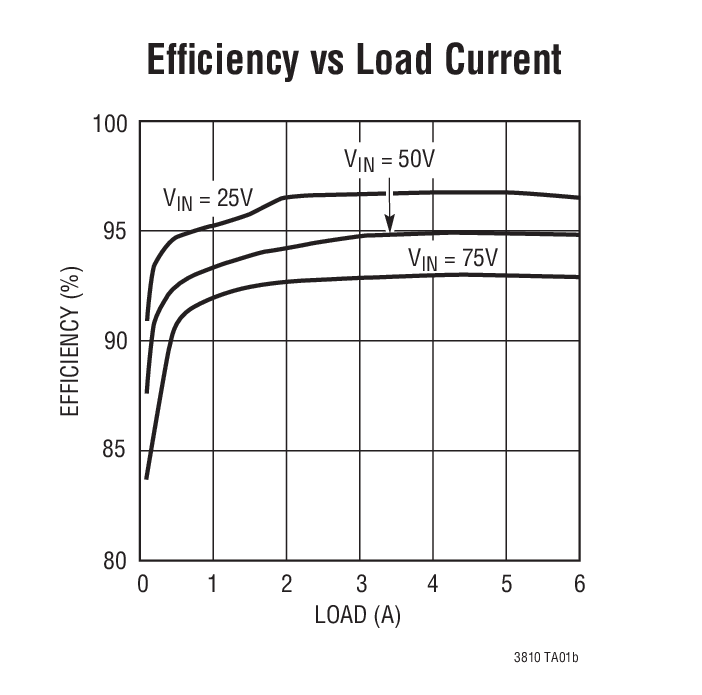

製品概要
LTC3810は、最大100Vの入力電圧を直接降圧できる同期整流式降圧スイッチング･レギュレータ･コントローラで、テレコムおよび車載アプリケーションに最適です。LTC3810はオン時間が一定の谷電流制御アーキテクチャを採用し、センス抵抗を使用することなくサイクルごとの高精度の電流制限によって、非常に低いデューティサイクルを実現します。
高精度の内部リファレンスは0.5%のDC精度を達成します。広帯域幅（25MHz）エラーアンプは非常に高速の入力および負荷過渡応答を実現します。大型の1Ωゲートドライバにより、複数のMOSFETをドライブ可能なので、高電流アプリケーションに対応できます。動作周波数は外付け抵抗で選択され、VINの変動に対して補償されており、スイッチング･ノイズに敏感なアプリケーション向けに外部クロックに同期することも可能です。シャットダウン･ピンによってLTC3810をオフすることができ、消費電流を240μAに低減します。
バイアス制御機能により、SOT23パッケージの小さい外付けMOSFETを追加することによって、起動時や出力短絡発生時に入力電源からゲートドライブ電力を生成します。安定化されているときには、出力から電力を得ることができるので、効率を向上させることができます。
| Features | Adj UVLO, Sync & Tracking | Package | |
| LTC3810 | Vin 6.2V to 100V, 10V Driver Voltage | Yes | SSOP-28 |
| LTC3810-5 | Vin 4.35V to 60V, 5.5V Driver Voltage | Yes | QFN-32 |
| LTC3812-5 | Vin 4.35 to 60V, 5.5V Driver Voltage | No | TSSOP-16E |
アプリケーション
- 48Vテレコムおよび基地局電源
- ネットワーク機器、サーバ
- 車載および産業用制御システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R533 Reliability Data3/26/2018
-

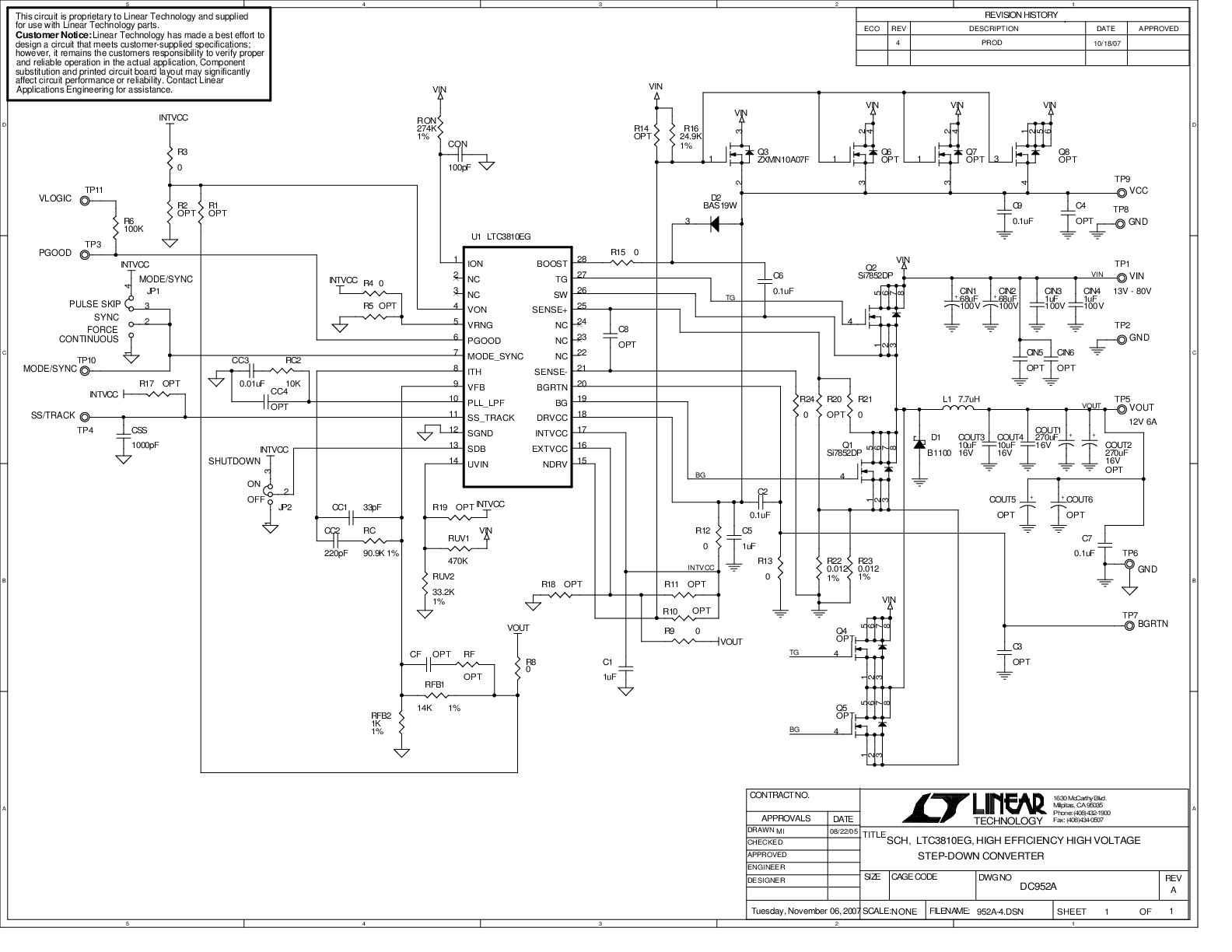

DC952A - Demo Manual9/24/2009
-
