特長
- 高電圧動作：最大60V
- 大型の1Ωゲートドライバ
- 電流センス抵抗が不要
- デュアルNチャネルMOSFET同期ドライブ
- 極めて高速の過渡応答を実現
- ±0.5%精度の0.8V電圧リファレンス
- プログラム可能なソフトスタート
- 5.5Vドライバ電源を生成
- パルススキップ･モード動作を選択可能
- パワーグッド出力電圧モニタ
- オン時間/周波数を調整可能：tON(MIN)＜100ns
- サイクルごとの電流制限を調整可能
- ドライバ電源の電圧低下ロックアウト
- 出力過電圧保護
- 熱性能が改善された16ピンTSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3812-5は、最大60Vの入力電圧を直接降圧できる同期整流式降圧スイッチング･レギュレータ･コントローラで、テレコムおよび車載アプリケーションに最適です。LTC3812-5はオン時間が一定の谷電流制御アーキテクチャを採用し、センス抵抗を使用することなくサイクルごとの高精度の電流制限によって、非常に低いデューティサイクルを実現します。
高精度の内部リファレンスは0.5%のDC精度を達成します。広帯域幅（25MHz）エラーアンプは非常に高速の入力および負荷過渡応答を実現します。大型の1Ωゲートドライバにより、大きなパワーMOSFETをドライブすることができるので、高電流アプリケーションに対応できます。動作周波数は外付け抵抗で選択され、VINの変動に対して補償されています。シャットダウン･ピンによってLTC3812-5をオフすることができ、消費電流を230μA以下に低減します。
バイアス制御機能により、SOT23パッケージの小さい外付けMOSFETを追加することによって、起動時や出力短絡発生時に入力電源からゲートドライブ電力を生成します。安定化されているときには、出力から電力を得ることができるので、効率を向上させることができます。
| Features | Adj UVLO, Sync & Tracking | Package | |
| LTC3810 | Vin 6.2V to 100V, 10V Driver Voltage | Yes | SSOP-28 |
| LTC3810-5 | Vin 4.35V to 60V, 5.5V Driver Voltage | Yes | QFN-32 |
| LTC3812-5 | Vin 4.35 to 60V, 5.5V Driver Voltage | No | TSSOP-16E |
アプリケーション
- 48Vテレコムおよび基地局電源
- ネットワーク機器、サーバ
- 車載および産業用制御システム
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3812-5
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
571.00K
信頼性データ
1
17.44 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3812EFE-5#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LTC3812EFE-5#TRPBF |
16-Lead TSSOP w/ EP
|
|
|
| LTC3812IFE-5#PBF |
16-Lead TSSOP w/ EP
|
|
|
| LTC3812IFE-5#TRPBF |
16-Lead TSSOP w/ EP
|
|
- LTC3812EFE-5#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3812EFE-5#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3812IFE-5#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3812IFE-5#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3812EFE-5#PBF
製造中
LTC3812EFE-5#TRPBF
製造中
LTC3812IFE-5#PBF
製造中
LTC3812IFE-5#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3812EFE-5#PBF
製造中
LTC3812EFE-5#TRPBF
製造中
LTC3812IFE-5#PBF
製造中
LTC3812IFE-5#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

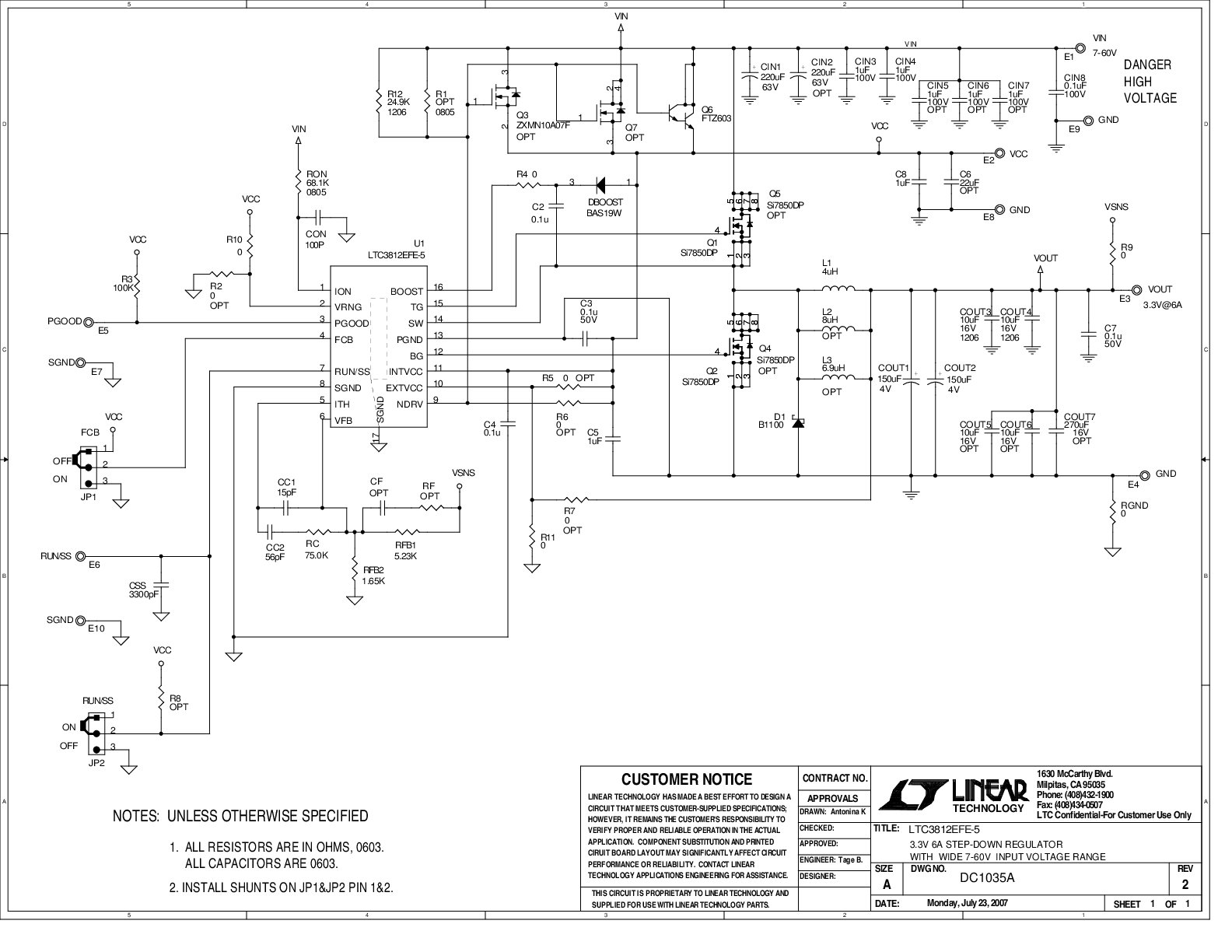

DC1035A
LT3812EFE-5 | 7V ≤ VIN ≤ 60V, VOUT = 3.3V @ 6A
製品の詳細
Demonstration circuit 1035 is a current mode synchronous switching regulator featuring the LTC3812-5. The circuit is configured as a synchronous step-down regulator operating at 260kHz switching frequency. The output voltage is 3.3V at 6A maximum load. The input voltage range is 7V to 60V.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
