  5. LTC2508-32


製品概要

機能と利点

  • INL:±0.5ppm(標準)
  • 61spsでのダイナミックレンジ: 145dB(標準)
  • 4kspsでのダイナミックレンジ: 131dB(標準)
  • 欠落コードのない32ビットを保証
  • 同期機能付き構成可能なデジタル・フィルタ
    • 緩和されたアンチエイリアシング・フィルタ要件
  • デュアル出力32ビットSAR A/Dコンバータ
    • デジタルにフィルタリングされる32ビット低ノイズ出力
    • 14ビット差動+8ビット同相電圧、1Msps、待ち時間のない出力
  • 広い入力同相範囲:
  • 85℃までの動作を保証
  • 1.8V~5VのSPI互換シリアルI/O
  • 低消費電力:1Mspsで24mW
  • 24ピン7mm×4mm DFNパッケージ

製品概要

LTC2508-32は、構成可能なデジタル・フィルタを内蔵した低 ノイズ、低消費電力の高性能32ビットA/Dコンバータです。 LTC2508-32は単一2.5V電源で動作し、その完全差動入力電圧範囲は最大±VREFで、VREFの範囲は2.5V~5.1Vです。

LTC2508-32は、0V~VREFという広い同相範囲をサポートし ており、アナログ・シグナル・コンディショニング要件を簡略化します。 LTC2508-32は、次の2つの出力コードを同時に提供します。 (1)デジタルにフィルタリングされた32ビットの高精度低ノイズ・コード、および(2)待ち時間のない22ビットの複合コード。 構成可能なデジタル・フィルタは、SAR ADCコアからのデータのストリームに対してローパス・フィルタおよびダウンサンプリングを実行することによって測定ノイズを低減し、フィルタリングされた32ビット出力コードを提供します。22ビット複合コードは、差動電圧を表す14ビット・コードおよび同相電圧を表す8ビット・コードで構成されます。22ビット複合コードは、各変換サイクルで使用可能であり、待ち時間のサイクルがありません。

デジタル・フィルタは、ピン・ストラップによって、4種類のダウンサンプリング係数に対して簡単に構成できます。各構成は、3.9kspsで131dB、61spsで145dBのダイナミックレンジを提供します。デジタル・ローパス・フィルタは、アナログ・アンチエイリアシングの要件を緩和します。SYNCピンを使用して、複数の LTC2508-32デバイスを簡単に同期できます。


アプリケーション

  • 地震計測
  • エネルギー探査
  • 自動テスト装置(ATE)高精度計測装置

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

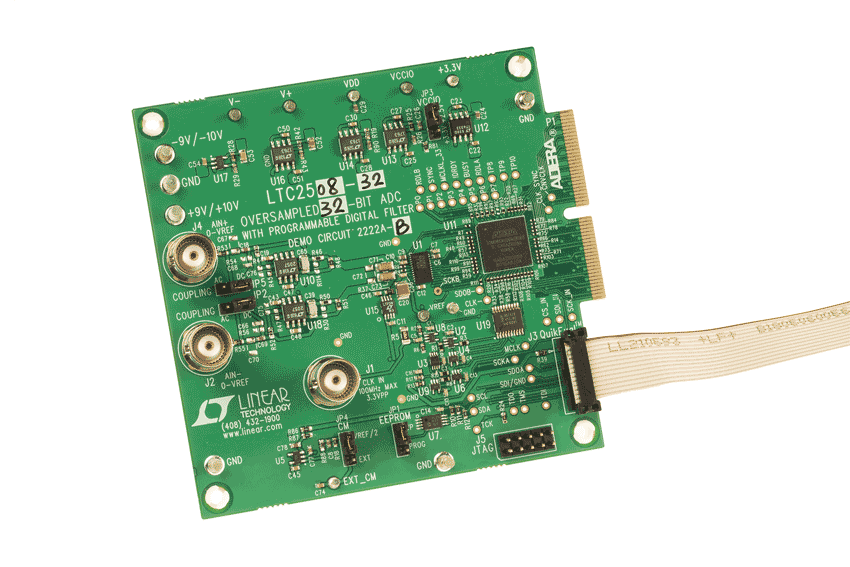

評価キット (1)

ソフトウェア & システム

評価ソフトウェア

LinearLab ツール

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

ツールおよびシミュレーション

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

Linduino

高精度ADC ドライバ・ツール

高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
