製品概要
機能と利点
- 電源電圧範囲
- 4.75V～36V (LTC2057)
- 4.75V～60V (LTC2057HV)
- オフセット電圧：4μV (最大)
- オフセット電圧ドリフト：0.015μV/°C (最大、–40°C～125°C)
- 入力ノイズ電圧
- 200nVP-P、DC～10Hz (標準)
- 11nV/√Hz、1kHz (標準)
- 入力同相範囲：V– – 0.1V～V+ – 1.5V
- レール・トゥ・レール出力
- 単位利得で安定
- 利得帯域幅積：1.5MHz (標準)
- スルーレート：0.45V/μs (標準)
- AVOL：150dB (標準)
- PSRR：160dB (標準)
- CMRR：150dB (標準)
- シャットダウン・モード
製品概要

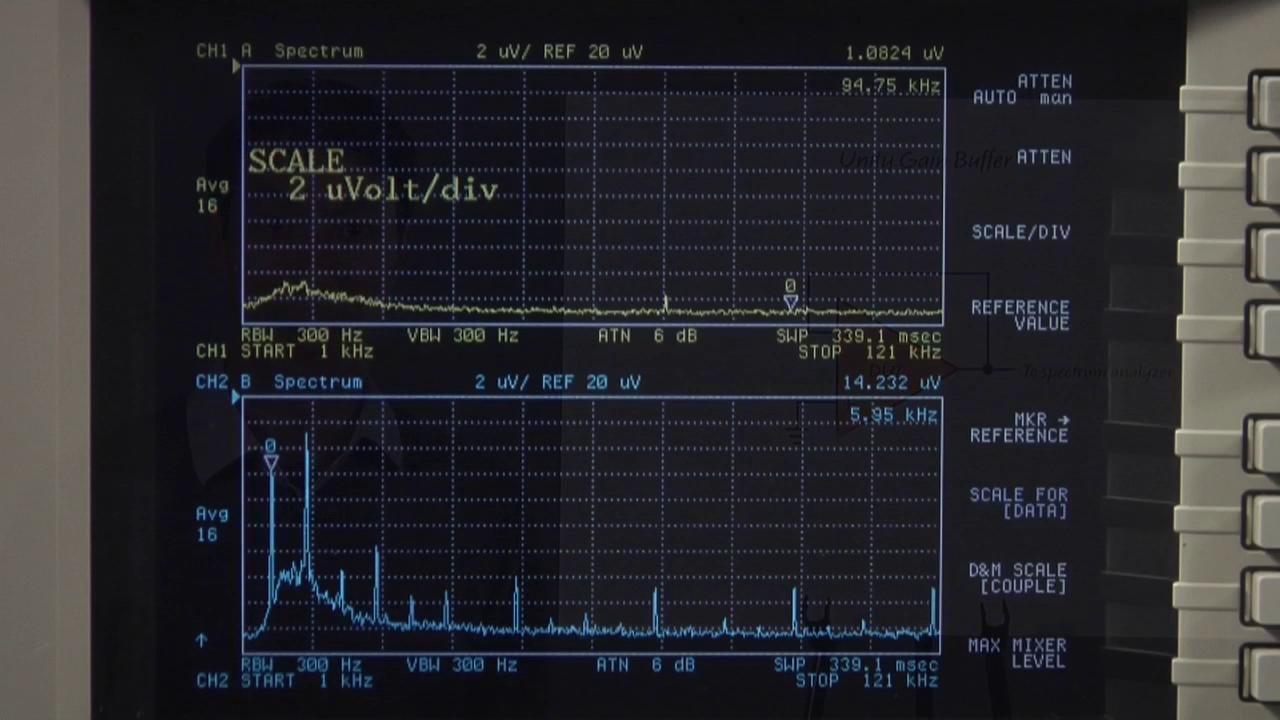

LTC2057は、4.75V～36V（LTC2057HVでは4.75V～60V）という広い電源電圧範囲で高精度のDC性能を発揮する高電圧、低ノイズのゼロドリフト・オペアンプです。オフセット電圧と1/fノイズが抑えられているので、このアンプは4μVの最大オフセット電圧と200nVP-P（標準）の入力ノイズ電圧（DC～10Hz）を実現できます。LTC2057は、その自己較正回路により、オフセット電圧の温度ドリフトが0.015μV/°C（最大）と小さく、経時ドリフトはありません。また、このアンプには160dBと優れた電源電圧除去比（PSRR）や150dB（標準）の同相電圧除去比（CMRR）という特長もあります。
LTC2057は、レール・トゥ・レールの出力振幅と、V–レールを含む入力同相電圧範囲（V– – 0.1V～V+ – 1.5V）を実現します。低オフセットおよび低ノイズの他に、このアンプは1.5MHz（標準）の利得帯域幅積と0.45V/μs（標準）のスルーレートを特長としています。
LTC2057およびLTC2057HVは、電源電圧範囲が広い上に、低ノイズ、低オフセット、優れたPSRRおよびCMRRを兼ね備えているので、ダイナミックレンジの広いテスト・システム、測定システム、計測システムに最適です。
アプリケーション
- 高分解能のデータ収集
- リファレンスのバッファ処理
- テストおよび測定
- 電子はかり
- 熱電対アンプ
- 歪みゲージ
- ローサイド電流検出
- 自動車用モニタおよび制御機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
