LTC2512-24

フラットな通過帯域を持つ 構成可能なデジタル・フィルタ付き24ビットオーバーサンプリングA/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.78
特長
  • INL:±1ppm(標準)
  • 50kspsでのダイナミックレンジ:117dB(標準)
  • 400kspsでのダイナミックレンジ:108dB(標準)
  • 欠落コードのない24ビットを保証
  • 同期機能付き構成可能なデジタル・フィルタ
    • 緩和されたアンチエイリアシング・フィルタ要件
  • デュアル出力24ビットSAR A/Dコンバータ
    • デジタルにフィルタリングされる24ビット低ノイズ出力
    • 14ビット差動+8ビット同相電圧
      待ち時間のない出力
  • 広い入力同相範囲
  • 85℃までの動作を保証
  • 1.8V ~5VのSPI 互換シリアルI/O
  • 低消費電力:1.6Mspsで30mW
  • 24ピン7mm×4mm DFNパッケージ
製品概要
show more Icon

LTC2512-24は、構成可能なデジタル・フィルタを内蔵した低ノイズ、低消費電力の高性能24ビットA/Dコンバータです。LTC2512-24は単一2.5V電源で動作し、その完全差動入力電圧範囲は最大±VREFで、VREFの範囲は2.5V~5.1Vです。LTC2512-24は、0V~VREFという広い同相範囲をサポートしており、アナログ・シグナル・コンディショニング要件を簡略化します。

LTC2512-24は、次の2つの出力コードを同時に提供します。(1)デジタルにフィルタリングされた24ビットの高精度低ノイズ・コード、および(2)待ち時間のない22ビットの複合コード。構成可能なデジタル・フィルタは、SAR ADCコアからのデータのストリームに対してローパス・フィルタおよびダウンサンプリングを実行することによって測定ノイズを低減し、フィルタリングされた24ビット出力コードを提供します。22ビット複合コードは、差動電圧を表す14ビット・コードおよび同相電圧を表す8ビット・コードで構成されます。22ビット複合コードは、各変換サイクルで使用可能であり、待ち時間のサイクルがありません。

デジタル・フィルタは、ピン・ストラップによって、4 種類のダウンサンプリング係数に対して簡単に構成できます。各構成は、400kspsで108dB、50kspsで117dBのダイナミックレンジを提供します。デジタル・ローパス・フィルタは、アナログ・アンチエイリアシングの要件を緩和します。SYNCピンを使用して、複数のLTC2512-24デバイスを簡単に同期できます。


アプリケーション

  • 地震計測
  • エネルギー探査
  • 自動テスト装置(ATE)
  • 高精度計測装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$11.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2512CDKD-24#PBF
  • HTML
  • HTML
LTC2512CDKD-24#TRPBF
  • HTML
  • HTML
LTC2512IDKD-24#PBF
  • HTML
  • HTML
LTC2512IDKD-24#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


LinearLab ツール
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.


FPGA cource code for DC2222A-C
Info:False

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

DC2222A-C

LTC2512-24 Demo Board | 24-Bit Over-Sampling ADC with Configurable Digital Filter (Requires DC590, DC2026 or DC890)

zoom

DC2222A-C

LTC2512-24 Demo Board | 24-Bit Over-Sampling ADC with Configurable Digital Filter (Requires DC590, DC2026 or DC890)

LTC2512-24 Demo Board | 24-Bit Over-Sampling ADC with Configurable Digital Filter (Requires DC590, DC2026 or DC890)

製品の詳細

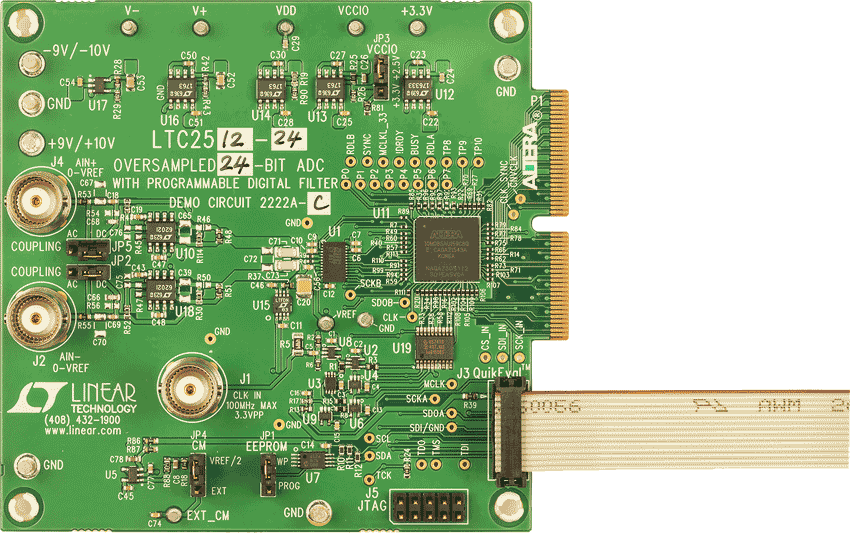

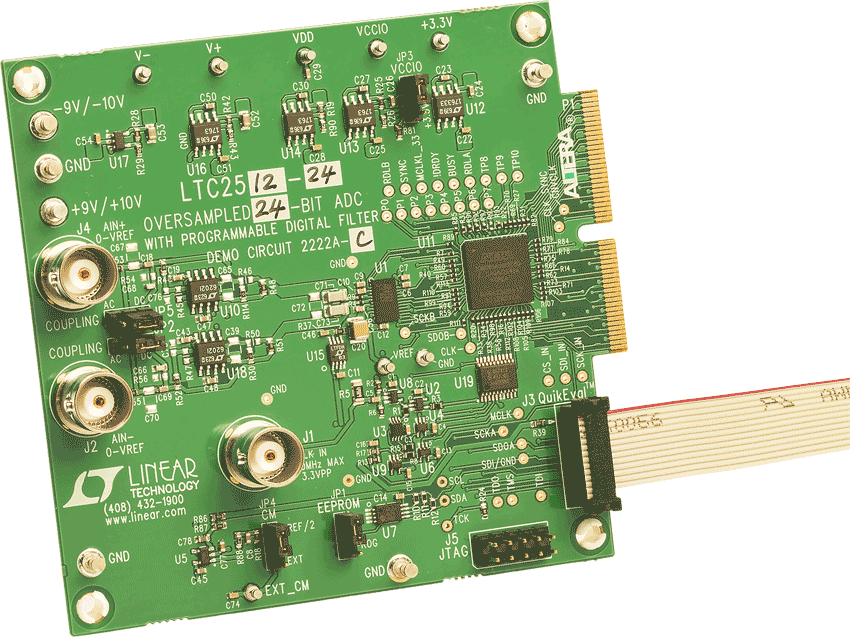

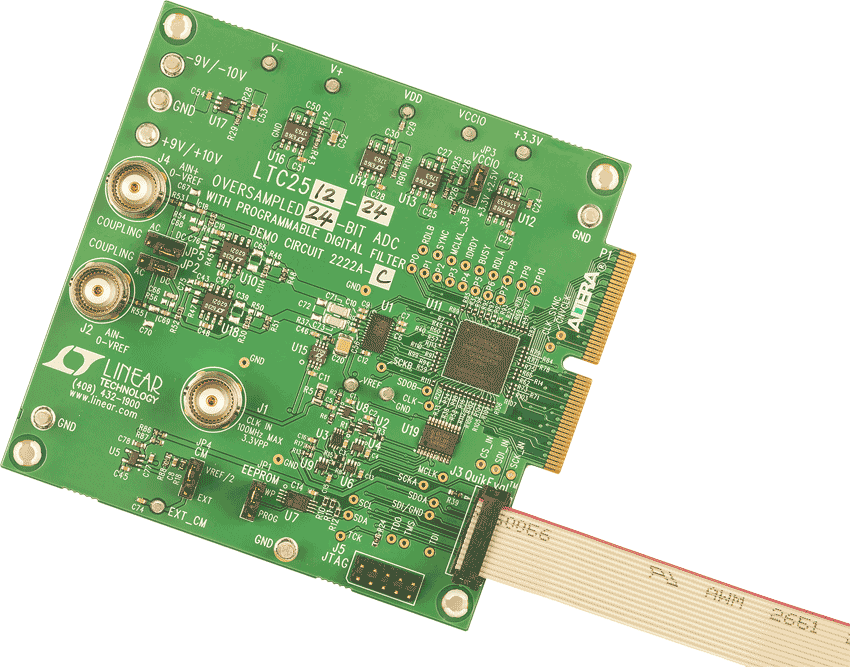

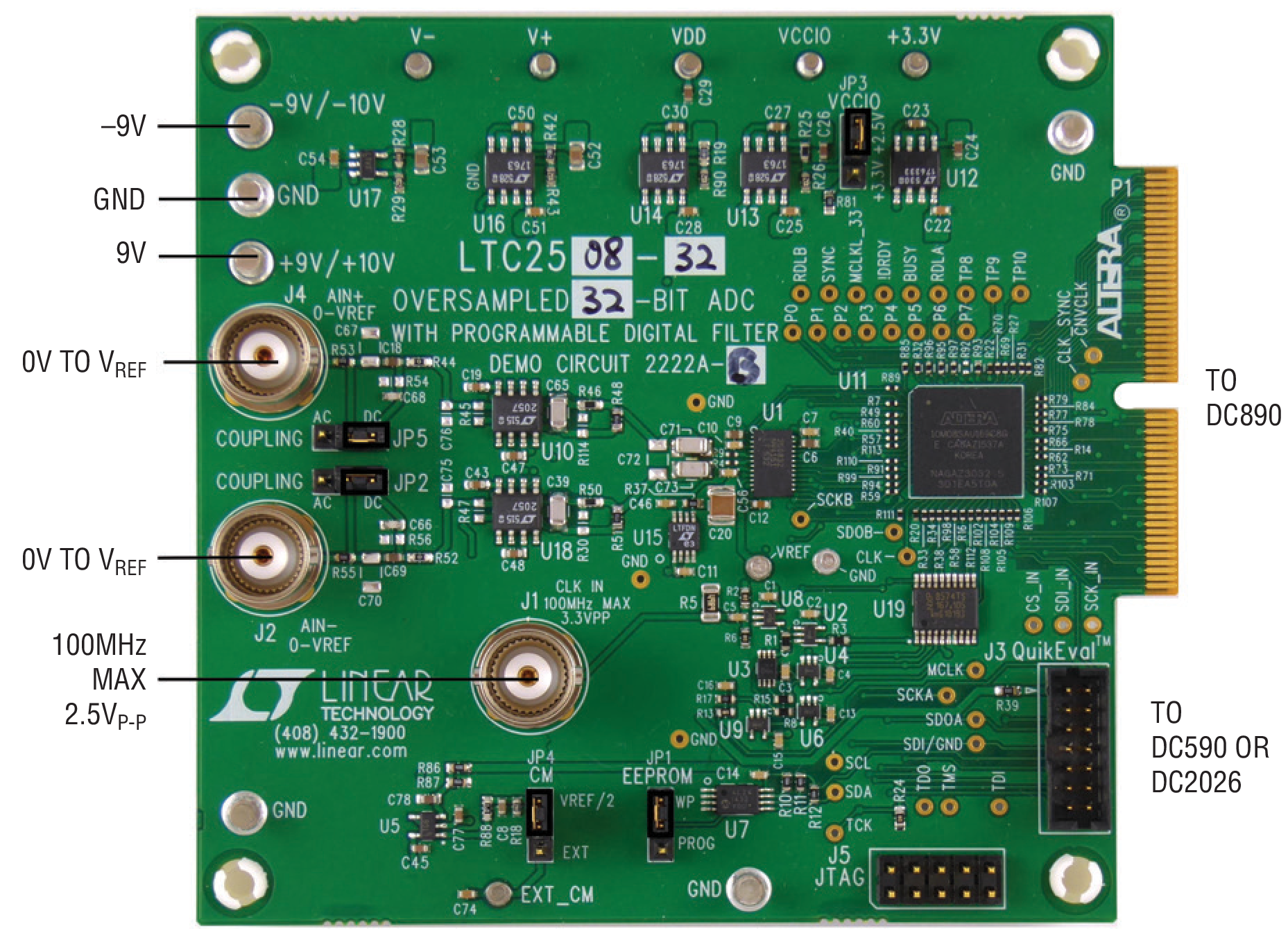

Demonstration circuit 2222A features the LTC2508-32 and LTC2512-24 ADCs. The LTC2508-32 and LTC2512-24 are low power, low noise, high speed, 32-bit/24-bit SAR ADCs with an integrated configurable digital averaging filter that operate from a single 2.5V supply. The demo manual refers to the LTC2508-32 but applies to both parts, the only difference being sample rate and number of bits. The DC2222A demonstrates the DC and AC performance of the LTC2508-32 in conjunction with the DC590 or DC2026 QuikEval and DC890 PScope data collection boards. Use the DC590 or DC2026 to demonstrate DC performance such as peak-to-peak noise and DC linearity.
