製品概要

機能と利点

  • ユーザ設定又は固定ゲインにより可能なゲイン:0.5V/V、1V/V、2V/V
  • 入力換算ノイズ:2.9nV/√Hz
  • 電源電流:2mA(max)
  • ゲイン誤差:45ppm(max)
  • ゲイン誤差のドリフト:0.5ppm/°C
  • CMRR:94dB (min)
  • オフセット電圧:100μV(max)
  • 入力オフセット電流:50nA(max)
  • 高速セトリング:18ビット、8VP-P出力到達まで720ns
  • 電源電圧範囲:2.8V(±1.4V)~11V(±5.5V)
  • 差動レール・トゥ・レール出力
  • 入力同相範囲にグランドを含む
  • 低歪み:SFDR:2kHz、18VP–Pのとき118dB
  • 利得帯域幅積:500MHz
  • -3dB帯域幅:35MHz
  • 低消費電力のシャットダウン:20μA(VS=3V)
  • 8ピンMSOPおよび2mm × 3mmの8ピンDFNパッケージ

製品概要

LTC6363ファミリは4種類の低消費電力、低ノイズ、レール・トゥ・レール出力の完全差動アンプで、低消費電力のSAR A/Dコンバータを駆動するよう最適化されています。LTC6363は独立した差動アンプで、ゲインは一般的に4個の外部抵抗を使用して設定します。LTC6363-0.5, LTC6363-1、LTC6363-2は、各々マッチングした抵抗を内蔵しており、それぞれ0.5V/V、1V/V、2V/Vの 固定ゲイン回路構成になっています。各固定ゲインアンプは高精度にレザートリミングされた内蔵抵抗を使用しており、高精度、超安定ゲイン、優れたCMRRになっております。


アプリケーション

  • 20ビット、18ビット、および16ビットのSAR A/Dコンバータ・ドライバ
  • シングルエンドから差動への変換
  • 低消費電力のA/Dコンバータ・ドライバ
  • レベル・シフタ
  • 差動ライン・ドライバ
  • バッテリ駆動計測器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

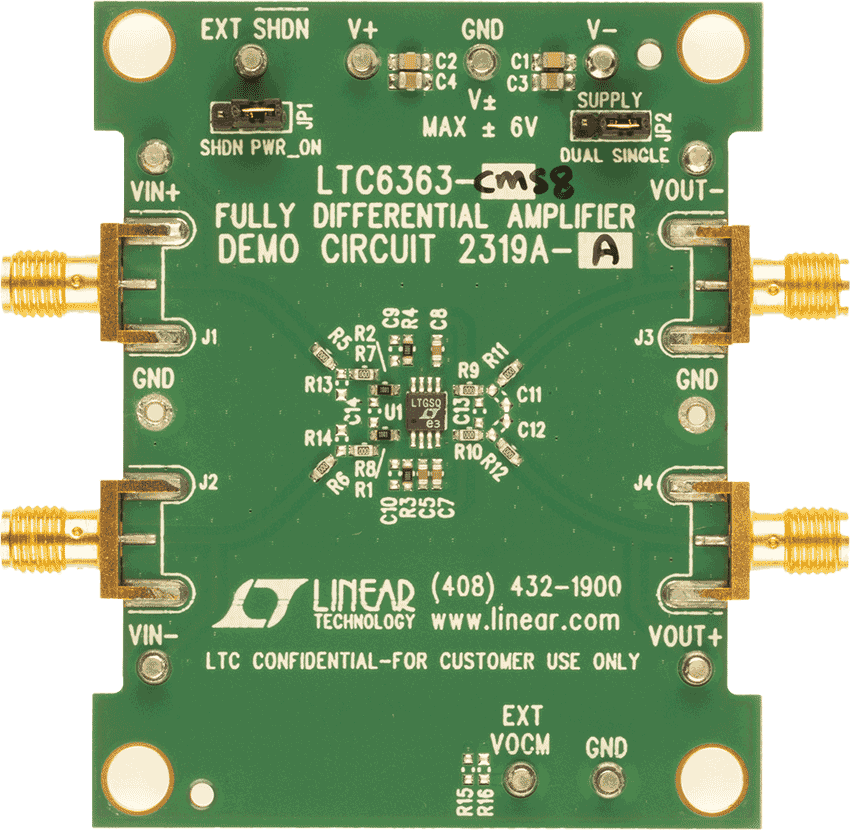

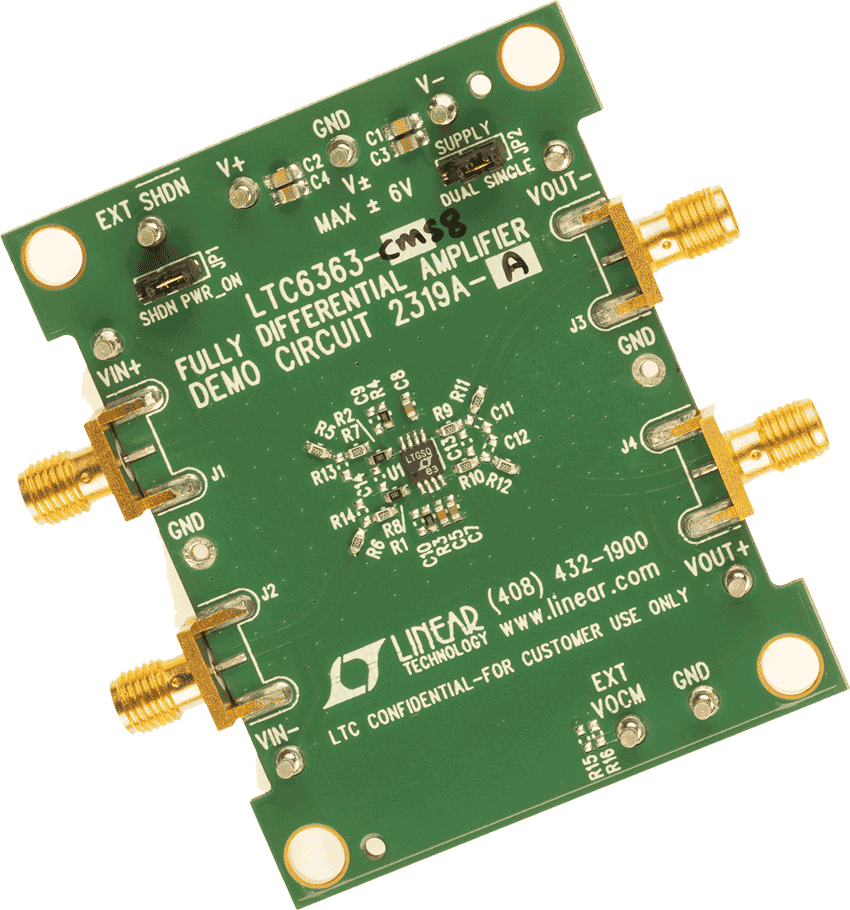

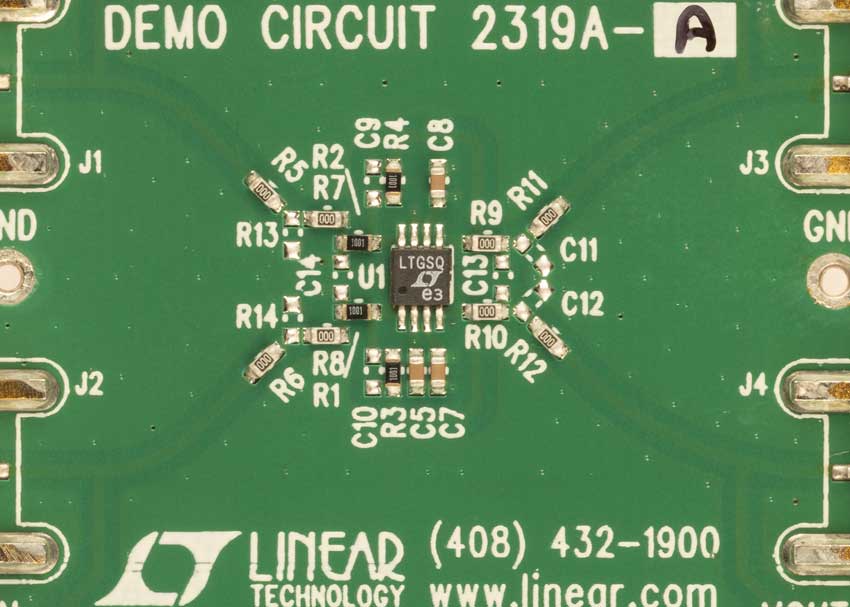

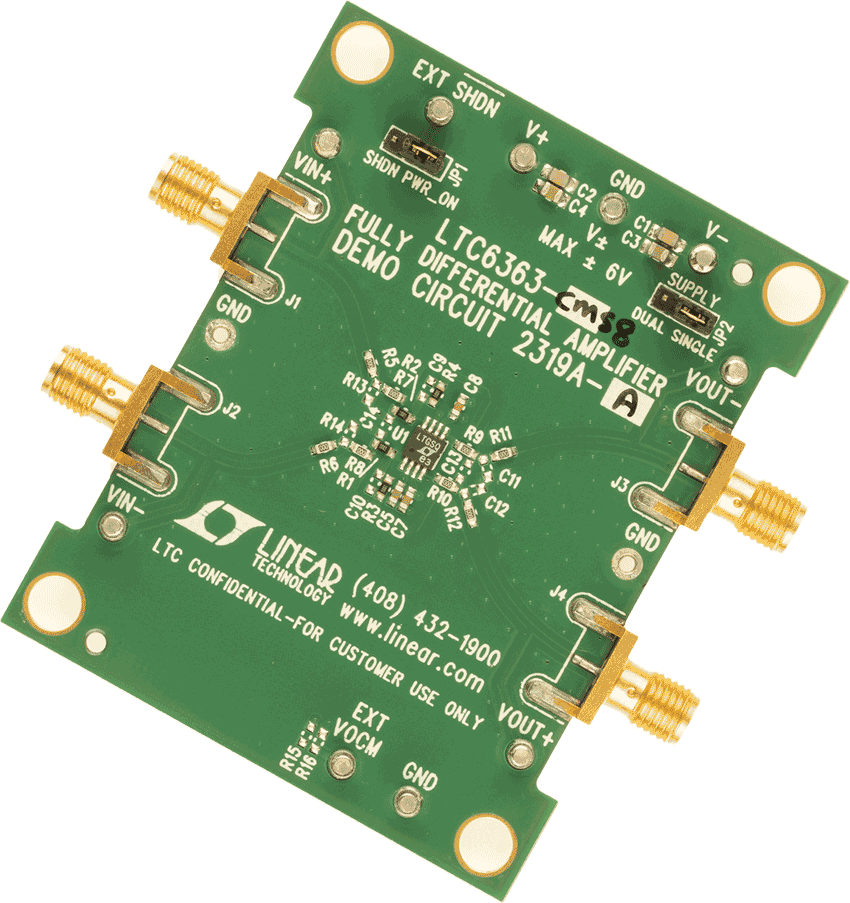

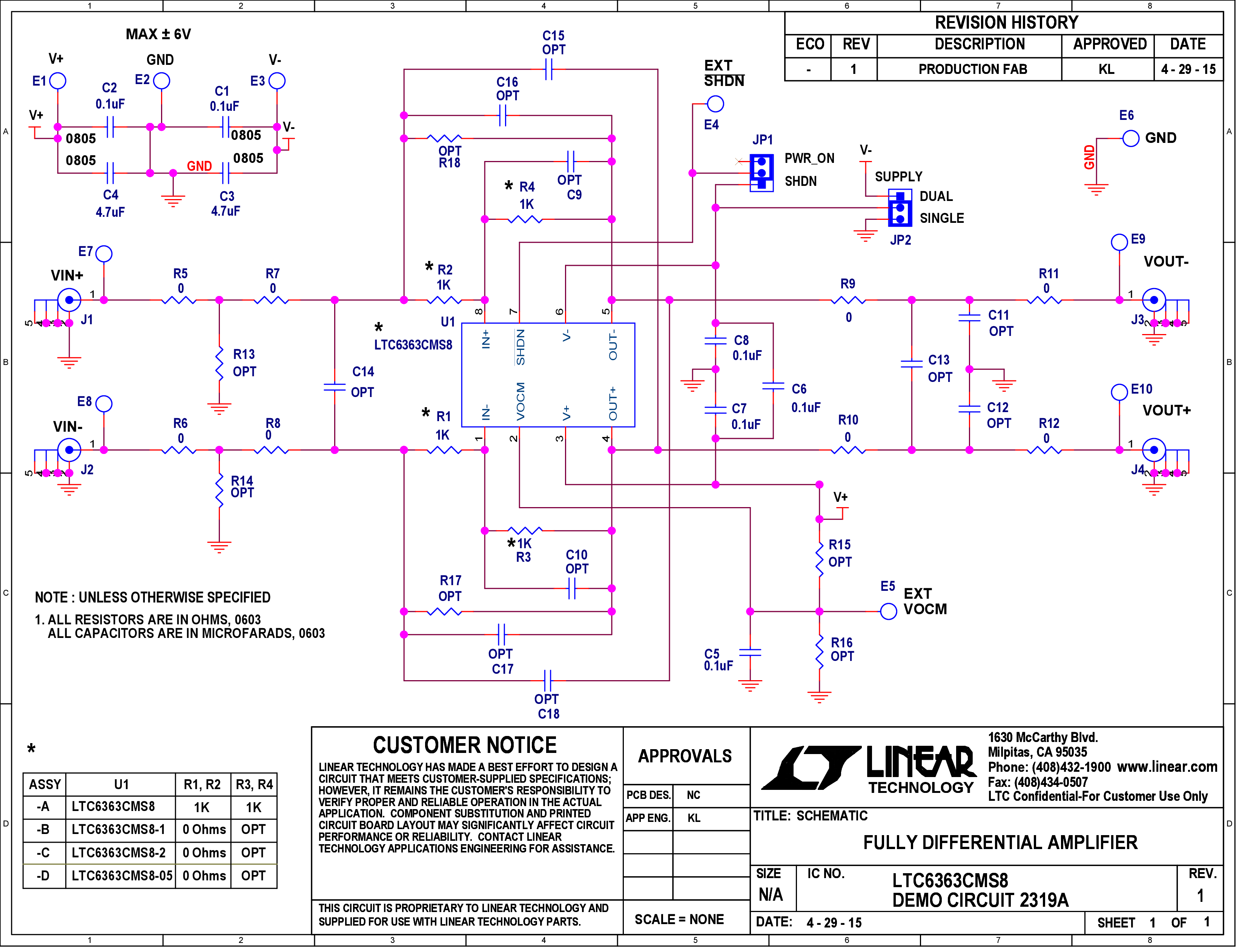

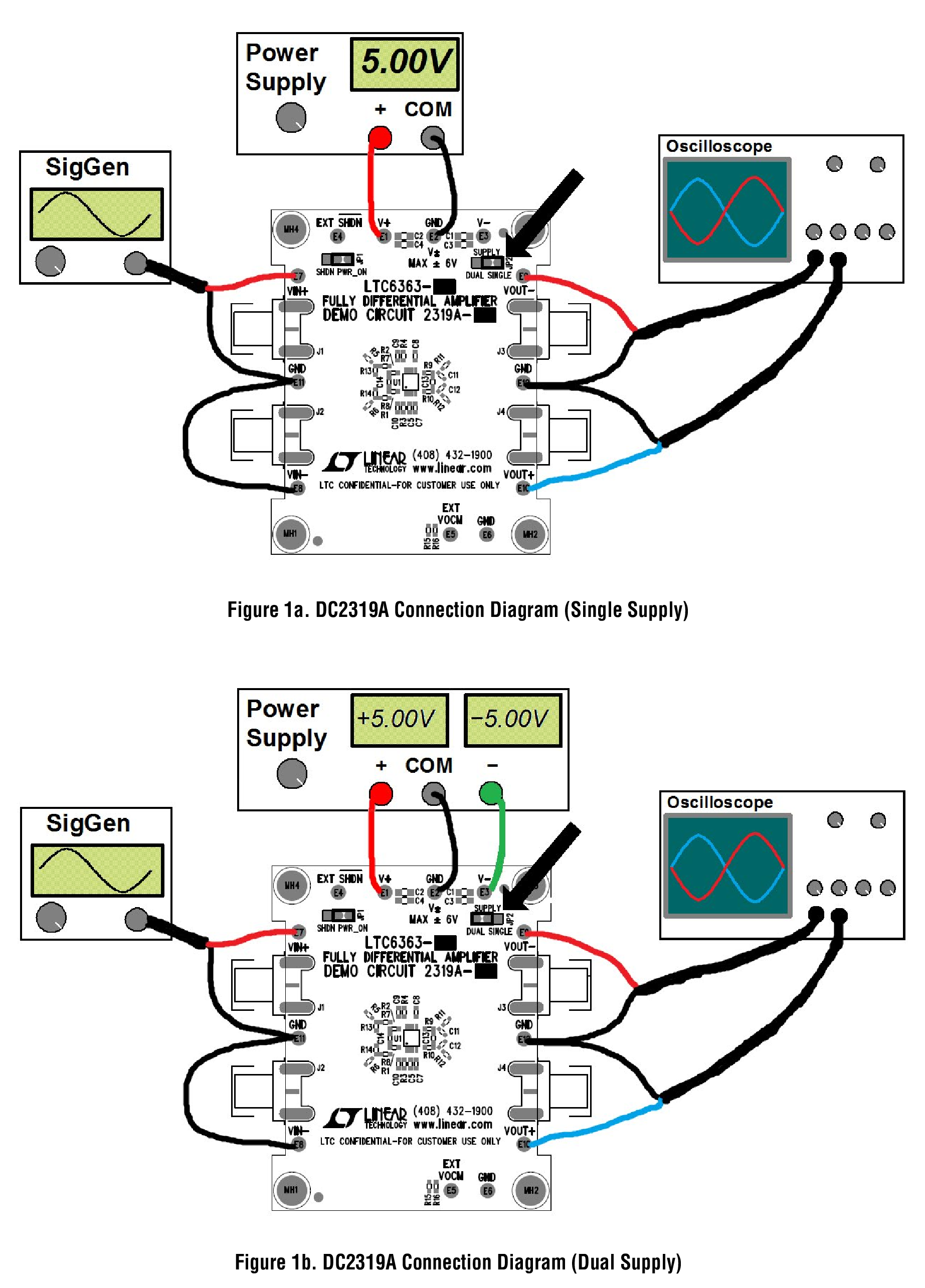

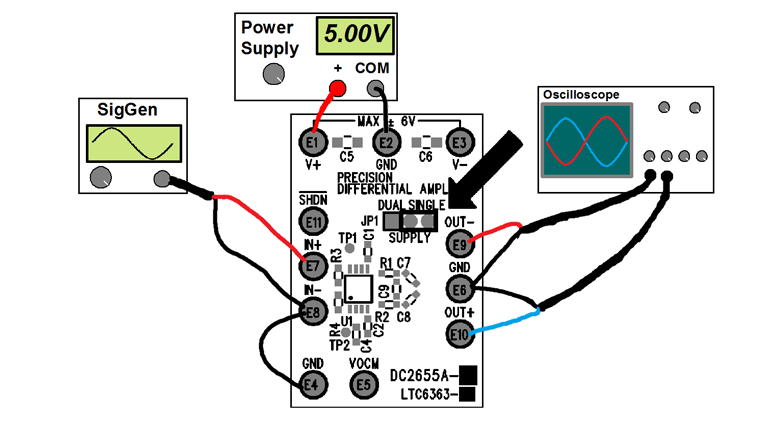

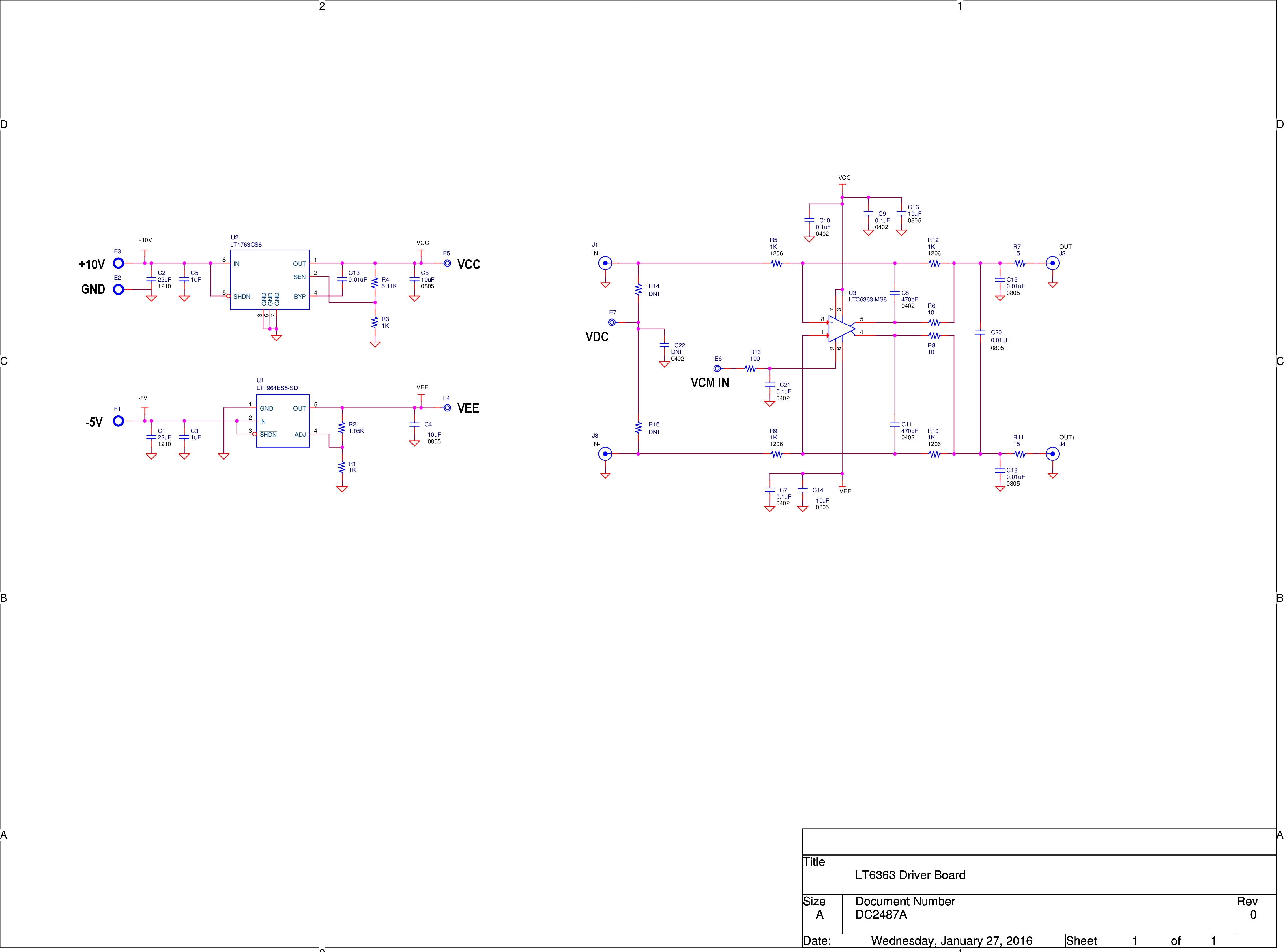

評価キット (3)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC6363
