LT4356-3
LT4356MP-3

フォルト・ラッチオフ付きサージストッパ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.D)

PDF

9 20, 2012 ellipse 日本語

LT4356-3: フォールト・ラッチオフ付きサージ･ストッパー データシート

データシートご利用上の注意
PDFファイルを開く external-link 535.00K
Documentation すべてのドキュメントを表示
LTspice SW201S - Analog Switches Multiplexers, LT4356-3 - Power Monitor, Control, and Protection Download 3.92 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 22
1Ku当たりの価格 最低価格：$2.62
特長
  • 高電圧サージ除去
  • 可変出力クランプ電圧
  • 過電流保護
  • 広動作範囲:4V ～ 80V
  • –60Vまでの逆入力保護機能
  • 7µA の低シャットダウン電流
  • 調整可能なラッチオフ・フォルト・タイマー
  • N チャンネル MOSFET の制御
  • シャットダウン・ピンは、 –60V〜100Vで耐性を持ち破損しません。
  • 故障​出力表示
  • レベル検出コンパレータまたはリニア電圧レギュレータ・コントローラの補助アンプ
  • 12 ピンの 4mm × 3mm DFN 、10 ピンの MSOP、および 16 ピンの SO パッケージを採用しています。
製品概要
show more Icon

LT4356-3 サージ・ストッパにより、負荷を高電圧トランジェントから保護します。​オートモーティブの負荷遮断などの過電圧イベントの最中、LTC4356-3 は 1 つの外付け N チャンネル MOFSET のゲートをコントロールして、出力を制御します。これにより出力電圧を安全な値に維持し、負荷を動作させ続けることができます。また、LT4356-3 は VCC と SNS ピン間での電圧低下を監視し、過電流の故障から保護します。内蔵アンプへの入力は、電流検出電圧を 50mV に制限します。どちらかの故障が発生した場合は、タイマーは　MOSFET ストレスに反比例に作動し始めます。タイマーが切れると、​FLTピンが下り、電圧低下が警告されます。そのような状態が続くと、SHDN ピンが一時的に下がるまで、MOSFET はオフになります。

電圧検出コンパレータまたは外付け PNP パス・トランジスタを駆動するリニア電圧レギュレータ・コントローラとして​、補助アンプを使用できます。

逆方向の入力保護にショットキー･ダイオードを使用する代わりに、バック・ツー・バック FET を使用して、電圧低下と電力損失を抑えることができます。SHDN の入力で、補助アンプを含む部品をオフにして、自己消費電流を 7µA 未満に減らします。

LT4356-1
LT4356MP-1		 LT4356-2
LT4356MP-2		 LT4356-3
LT4356MP-3
低シャットダウン電流 7µa 60µa 7µa
シャットダウン時の補助アンプ オフ 常時オン オフ
フォールトからの再試行 再試行 再試行 ラッチオフ
パッケージ DFN-12、MS-10、SO-16 DFN-12、SO-16 DFN-12、MS-10、SO-16
温度グレード C、I、H、MP C、I、H、MP C、I、H、MP

アプリケーション

  • オートモーティブ/航空電子機器サージ保護
  • ホットスワップ/ライブ挿入
  • バッテリ駆動システムのハイサイド・スイッチ
Show More Arrow image
file データシートを表示 (Rev.D)
Documentation すべてのドキュメントを表示
LTspice SW201S - Analog Switches Multiplexers, LT4356-3 - Power Monitor, Control, and Protection Download 3.92 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 22
1Ku当たりの価格 最低価格：$2.62
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT4356-3
LT4356MP-3

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 08/03/2012
English

LT4356-3: Surge Stopper with Fault Latchoff Data Sheet (Rev.D)

PDFファイルを開く

redirect
305.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 09/20/2012
日本語

LT4356-3: フォールト・ラッチオフ付きサージ･ストッパー データシート

PDFファイルを開く

redirect
535.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/23/2018
English
R568 Reliability Data redirect icon

179.99 K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 11/13/2009
English
DC1018B-C - Demo Manual redirect icon

443.00K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT4356CDE-3#PBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356CDE-3#TRPBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356CMS-3#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356CMS-3#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356CS-3#PBF 16-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356CS-3#TRPBF 16-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356HDE-3#PBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356HDE-3#TRPBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356HMS-3#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356HMS-3#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356HS-3#PBF 16-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356HS-3#TRPBF 16-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356IDE-3#PBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356IDE-3#TRPBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356IMS-3#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356IMS-3#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356IS-3#PBF 16-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356IS-3#TRPBF 16-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356MPMS-3#PBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356MPMS-3#TRPBF 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356MPS-3#PBF 16-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT4356MPS-3#TRPBF 16-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT4356CMS-3#PBF

製造中

LT4356CMS-3#TRPBF

製造中

LT4356HMS-3#PBF

製造中

LT4356HMS-3#TRPBF

製造中

LT4356IMS-3#PBF

製造中

LT4356IMS-3#TRPBF

製造中

LT4356MPMS-3#PBF

製造中

LT4356MPMS-3#TRPBF

製造中

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT4356CMS-3#PBF

製造中

LT4356CMS-3#TRPBF

製造中

LT4356HMS-3#PBF

製造中

LT4356HMS-3#TRPBF

製造中

LT4356IMS-3#PBF

製造中

LT4356IMS-3#TRPBF

製造中

LT4356MPMS-3#PBF

製造中

LT4356MPMS-3#TRPBF

製造中

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

8 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT4356CS-3#PBF

製造中

LT4356CS-3#TRPBF

製造中

LT4356HS-3#PBF

製造中

LT4356HS-3#TRPBF

製造中

LT4356IS-3#PBF

製造中

LT4356IS-3#TRPBF

製造中

LT4356MPS-3#PBF

製造中

LT4356MPS-3#TRPBF

製造中

pdf

PCN22_0173_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT4356CMS-3#PBF

製造中

LT4356CMS-3#TRPBF

製造中

LT4356HMS-3#PBF

製造中

LT4356HMS-3#TRPBF

製造中

LT4356IMS-3#PBF

製造中

LT4356IMS-3#TRPBF

製造中

LT4356MPMS-3#PBF

製造中

LT4356MPMS-3#TRPBF

製造中

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT4356CMS-3#PBF

製造中

LT4356CMS-3#TRPBF

製造中

LT4356HMS-3#PBF

製造中

LT4356HMS-3#TRPBF

製造中

LT4356IMS-3#PBF

製造中

LT4356IMS-3#TRPBF

製造中

LT4356MPMS-3#PBF

製造中

LT4356MPMS-3#TRPBF

製造中

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download
8 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT4356CS-3#PBF

製造中

LT4356CS-3#TRPBF

製造中

LT4356HS-3#PBF

製造中

LT4356HS-3#TRPBF

製造中

LT4356IS-3#PBF

製造中

LT4356IS-3#TRPBF

製造中

LT4356MPS-3#PBF

製造中

LT4356MPS-3#TRPBF

製造中

pdf

PCN22_0173_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ1
LTC4359
popup image
Cart

新規設計に推奨

逆入力保護機能を備えた理想ダイオード・コントローラ

製品モデル 製品ライフサイクル 詳細
LT4363
popup image
Cart

新規設計に推奨

電流制限付き高電圧サージ・ストッパー

LTC4367
popup image
Cart

新規設計に推奨

100V過電圧、低電圧、および逆電源保護コントローラ

評価用キット

評価用キット 1

評価用キット1

evaluation kit item images

DC1018B-C

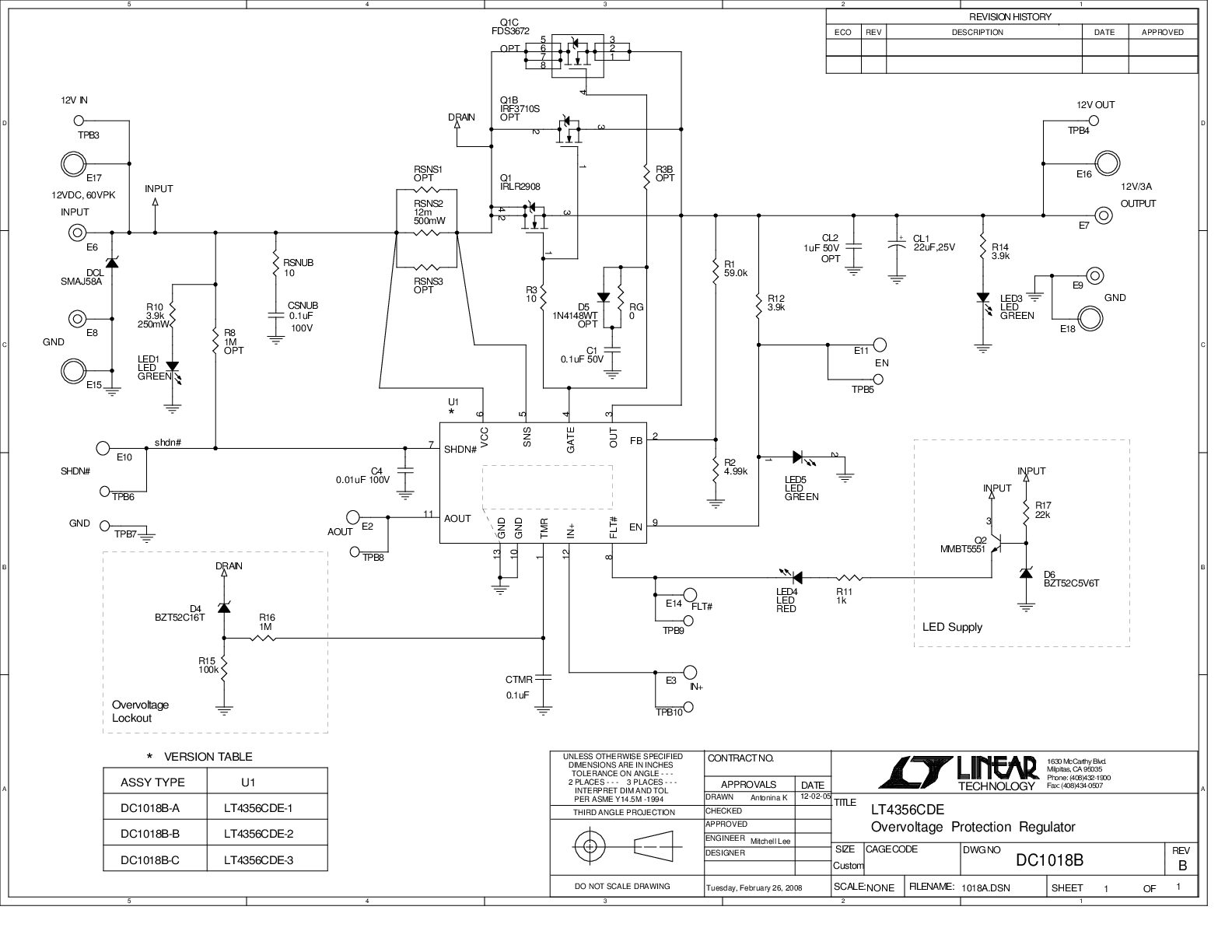

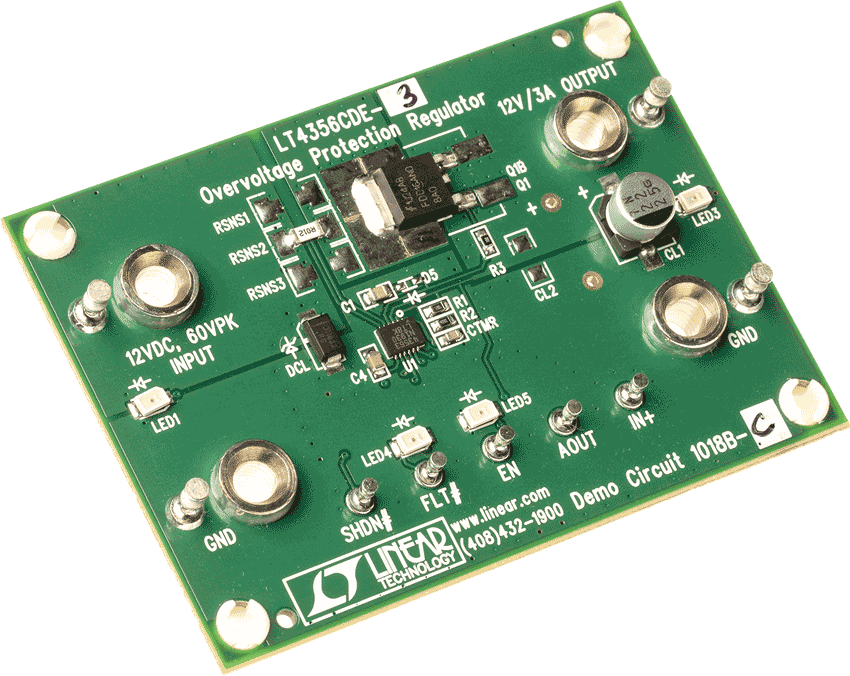

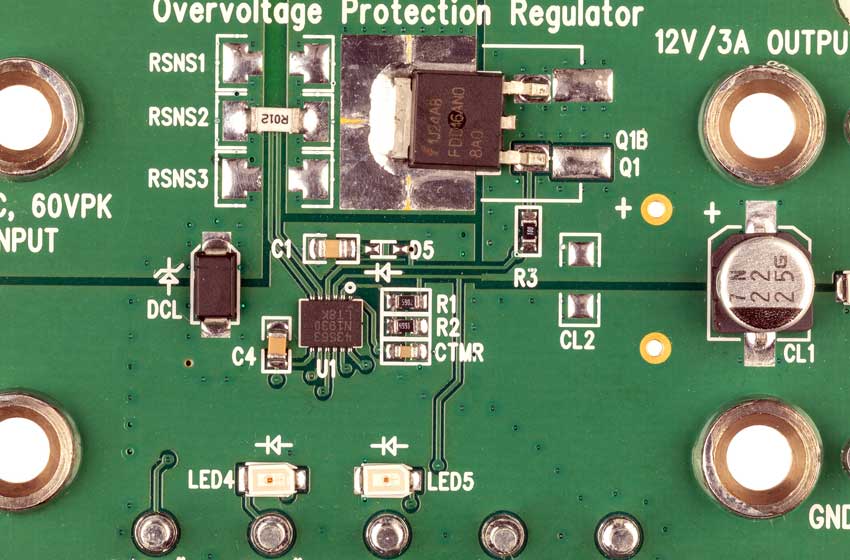

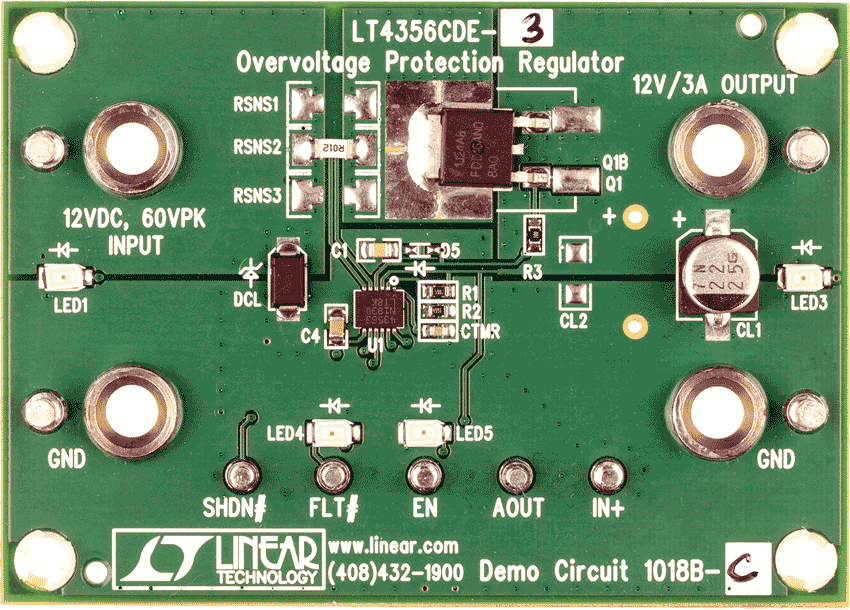

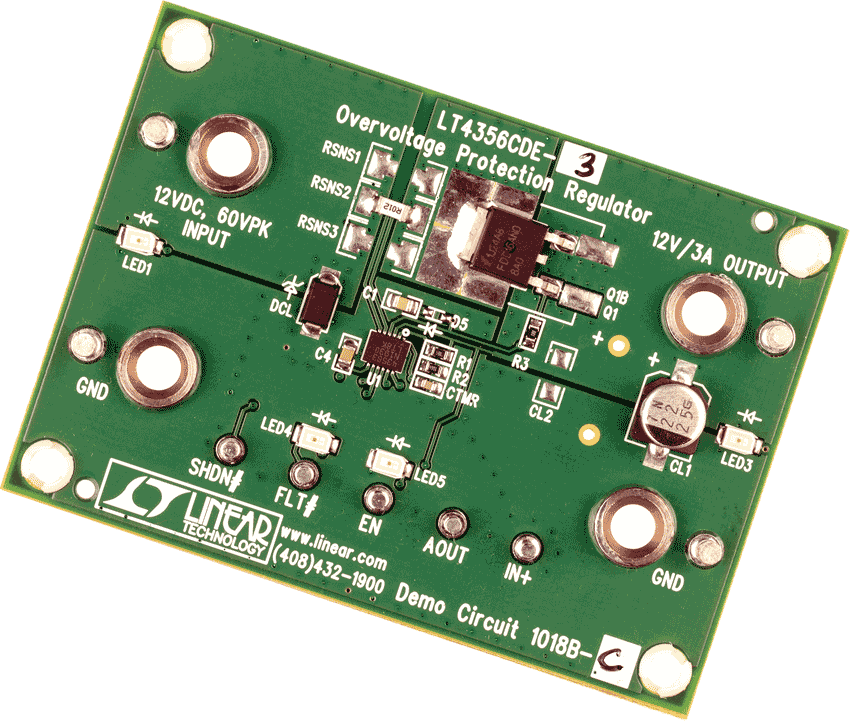

LT4356-3 Demo | Overvoltage Protection Regulator with Latch-Off
