製品概要

機能と利点

  • 高電圧サージを防止
  • 調整可能な出力クランプ電圧
  • 過電流保護
  • 広い動作範囲:4V~80V
  • -60Vまでの逆入力保護
  • 低シャットダウン電流:7μA (LT4356-1)
  • 調整可能なフォールト・タイマ
  • NチャネルMOSFETを制御
  • -60V~100Vに耐えるシャットダウン・ピン
  • フォールト出力表示
  • -55℃~125℃での動作を保証
  • レベル検出コンパレータまたはリニア・レギュレータ・コントローラとして使用可能な補助アンプ
  • 10ピンMSOPパッケージまたは16ピンSOパッケージ

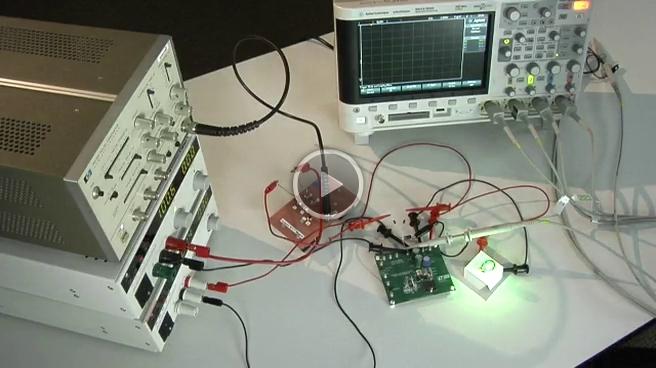

製品概要

LT4356サージ・ストッパーは高い過渡電圧から負荷を保護します。このデバイスは外付けNチャネルMOSFETのゲートを制御することにより、自動車の負荷遮断などの過電圧発生時に出力を安定化します。出力が安全な値に制限されるので、負荷は動作を続けることができます。また、LT4356MPは過電流フォールト保護のために、VCCピンとSNSピン間の電圧降下をモニタします。内部アンプによって電流センス電圧を50mVに制限します。どちらのフォールト状態でも、タイマはMOSFETのストレスに反比例して起動します。タイマ時間が経過すると、FLTピンが“L”になり、差し迫ったパワーダウンを警告します。この状態が持続すると、MOSFETはオフします。クールダウン期間が経過すると、GATEピンがプルアップされてMOSFETは再度オンします。

補助アンプは電圧検出コンパレータや、外付けPNPパス・トランジスタをドライブするリニア・レギュレータ・コントローラとして使用できます。

逆入力保護にはショットキーダイオードの代わりにバック・トゥ・バックFETを使用可能で、電圧降下と電力損失を低減します。シャットダウン・ピンにより、LT4356-1ではシャットダウン時に消費電流が7μA未満に減少します。これに対し、LT4356-2はシャットダウン時に消費電流を60μAに低減して、低電圧ロックアウトや常時オンのレギュレータなどに使用するために補助アンプを動作状態に保ちます。


LT4356-1

LT4356MP-1

LT4356-2

LT4356MP-2

LT4356-3

LT4356MP-3

Low Current Shutdown 7uA 60uA 7uA
Aux Amp In Shutdown OFF Always Alive OFF
Fault Retry Retry Retry Latch Off
Packages DFN-12, MS-10, SO-16 DFN-12, SO-16 DFN-12, MS-10, SO-16
Temp Grades C, I, H, MP C, I, H, MP C, I, H, MP

アプリケーション

  • 車載/アビオニクス・サージ保護
  • ホットスワップ/活線挿入
  • バッテリ駆動システム用のハイサイド・スイッチ
  • 本質安全アプリケーション

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
