LT3799-1

アクティブPFC機能付きオフライン絶縁型フライバックLEDコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

3 15, 2012 ellipse 日本語

LT3799-1: アクティブPFC機能付きオフライン絶縁型フライバックLEDコントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 517.00K
Documentation すべてのドキュメントを表示
LTspice LT3799-1 Demo Circuit - Offline Isolated Flyback LED Controller with Active PFC (277VAC to 3A/36V) Download 7.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.72
特長
  • 外付け部品を最少に抑えた絶縁型PFC LED ドライバ
  • 外付け部品によってのみ制限されるVINと VOUT
  • アクティブ力率改善(標準PFC > 0.97)
  • 少ない高調波成分
  • オプトカプラ不要
  • 高精度の安定化LED 電流：標準±5%
  • オープンLED 保護と短絡LED 保護
  • 熱特性が改善された16ピンMSOP パッケージ
製品概要
show more Icon

LT3799-1は、特にLEDドライブ用に設計された、力率改善機能付きの絶縁型フライバック・コントローラです。このコントローラは臨界導通モードを使って動作するので、小型のトランスを使用できます。新しい電流センス方式により、オプトカプラを使用せずに十分安定化された電流を2次側に供給することができます。強力なゲート・ドライバを内蔵しているので、外付けの高電圧MOSFETをドライブすることができます。LT3799-1 は内蔵の乗算器を利用して、標準0.97の力率を達成します。FAULT ピンは、オープンLED状態と短絡LED状態を知らせます。LT3799-1 はLT3799よりも優れた入力レギュレーションを実現しますが、トライアック調光器と組み合わせて使用するようには設計されていません。

ヒステリシスを備えたマイクロパワーの起動により、オフライン入力電圧で効率的に動作し、3次巻線を使用してデバイスに電力を供給します。内部LDOにより、デバイスの内部回路とゲート・ドライバに十分に安定化された電源を供給します。

Triac Dimmable LED Current Regulator
LT3799 Yes ± 10%
LT3799-1 No ± 5%

アプリケーション

  • 4W～100W超のオフラインLED アプリケーション
  • 高DC 入力電圧LED アプリケーション
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LT3799-1 Demo Circuit - Offline Isolated Flyback LED Controller with Active PFC (277VAC to 3A/36V) Download 7.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.72
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3799-1

資料

5
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • ユーザ・ガイド
  • データシート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 02/22/2016
English

LT3799-1: Offline Isolated Flyback LED Controller with Active PFC Data Sheet

PDFファイルを開く

redirect
836.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 03/15/2012
日本語

LT3799-1: アクティブPFC機能付きオフライン絶縁型フライバックLEDコントローラ データシート

PDFファイルを開く

redirect
517.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R530 Reliability Data redirect icon

20.92 K

download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

PDF

更新 01/11/2014
English
DC1816B - Demo Manual redirect icon

308.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 01/29/2013
English
DC1947A - Demo Manual redirect icon

249.00K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3799EMSE-1#PBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3799EMSE-1#TRPBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3799IMSE-1#PBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3799IMSE-1#TRPBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3799EMSE-1#PBF

製造中

LT3799EMSE-1#TRPBF

製造中

LT3799IMSE-1#PBF

製造中

LT3799IMSE-1#TRPBF

製造中

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3799EMSE-1#PBF

製造中

LT3799EMSE-1#TRPBF

製造中

LT3799IMSE-1#PBF

製造中

LT3799IMSE-1#TRPBF

製造中

pdf

PCN20_0132_Form

external-icon

xls

Material_Report

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3799EMSE-1#PBF

製造中

LT3799EMSE-1#TRPBF

製造中

LT3799IMSE-1#PBF

製造中

LT3799IMSE-1#TRPBF

製造中

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3799EMSE-1#PBF

製造中

LT3799EMSE-1#TRPBF

製造中

LT3799IMSE-1#PBF

製造中

LT3799IMSE-1#TRPBF

製造中

pdf

PCN20_0132_Form

external-icon

xls

Material_Report

Download
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

サージ・ストッパ、過電圧および過電流保護1
LTC4366
popup image
Cart

新規設計に推奨

高電圧サージ・ストッパー

ステップダウン LEDドライバ1
LT3746
popup image
Cart

製造中

降圧コントローラ付き32チャネル20mA LEDドライバ

デジタル温度センサー1
LTC2991
popup image
Cart

新規設計に推奨

I2C インタフェース搭載のオクタル電圧、電流、温度モニタ

製品モデル 製品ライフサイクル 詳細
LT3799
popup image
Cart

製造中

アクティブPFC機能付きオフライン絶縁型フライバックLEDコントローラ

評価用キット

評価用キット 2

reference details image

DC1816B

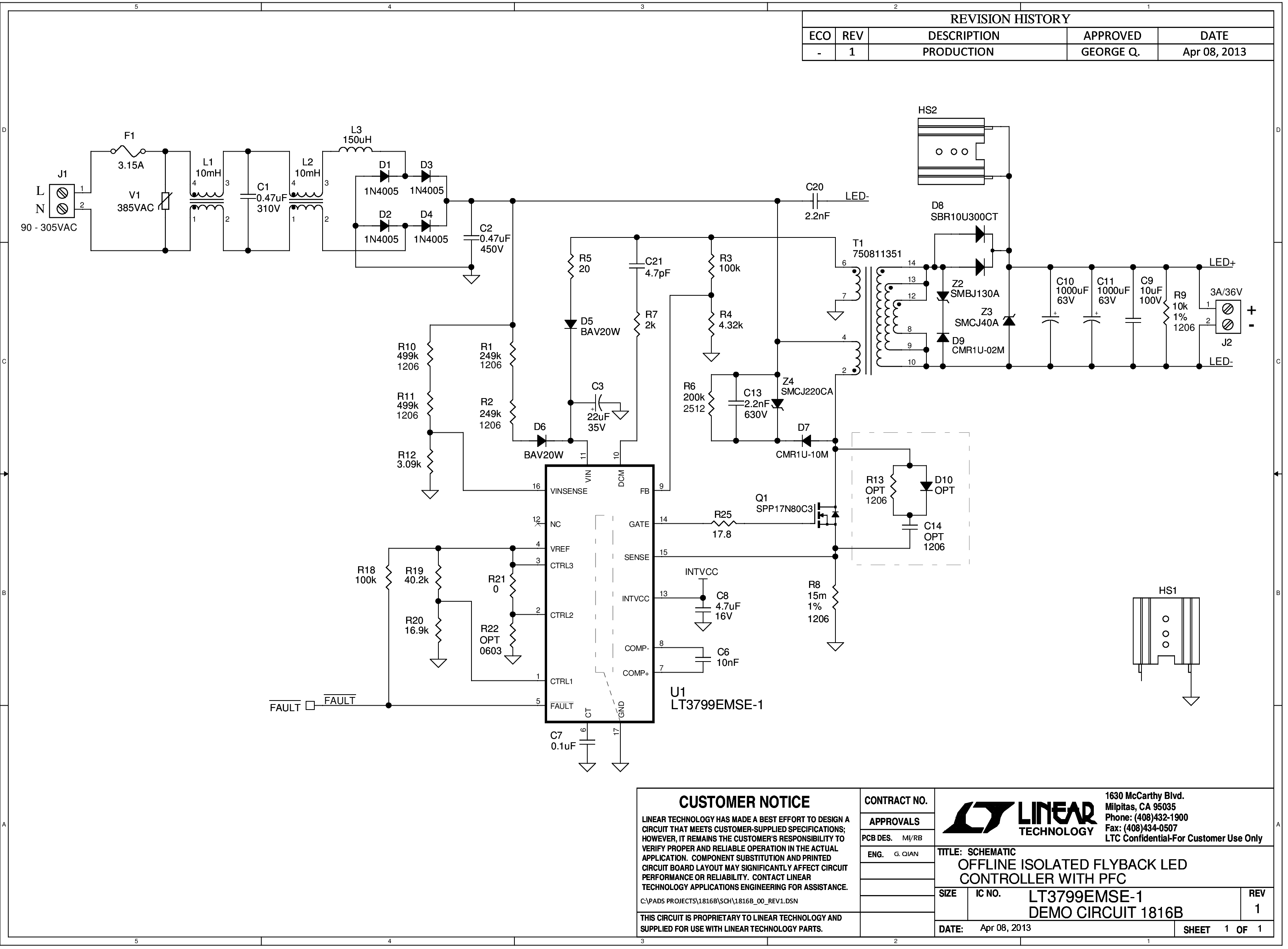

LT3799EMSE-1 Demo Board I Offline Isolated Flyback LED Driver with PFC, 90VAC ≤ VIN ≤ 305VAC, VOUT = 36V(nom) @ 3A

zoom

DC1816B

LT3799EMSE-1 Demo Board I Offline Isolated Flyback LED Driver with PFC, 90VAC ≤ VIN ≤ 305VAC, VOUT = 36V(nom) @ 3A

download icon

ダウンロード

 print icon

印刷
DC1816B
LT3799EMSE-1 Demo Board I Offline Isolated Flyback LED Driver with PFC, 90VAC ≤ VIN ≤ 305VAC, VOUT = 36V(nom) @ 3A
今すぐ購入 詳細を表示

製品の詳細

Demonstration circuit 1816B is an off-line isolated flyback LED driver featuring LT3799-1. The demo board provides a single constant current output of 3A over an LED string voltage from 22V to 38V. It is optimized to operate over a wide AC input voltage range (90VAC to 305VAC, 47Hz to 63Hz). LED current typically stays within ±5% over the whole input voltage range. It provides a high power factor (>0.9) enabling a single design to be used worldwide. It is also designed to comply with the IEC 61000-3-2 Class C harmonics standard and the EN55015B conducted EMI standard.

資料

pdf icon

PDF

DC1816B - Demo Manual Download

308.00K

pdf icon

ZIP

DC1816B - Design Files Download

1.00M

pdf icon

PDF

DC1816B - Schematic Download

67.00K

すべて表示 Arrow image
reference details image

DC1947A

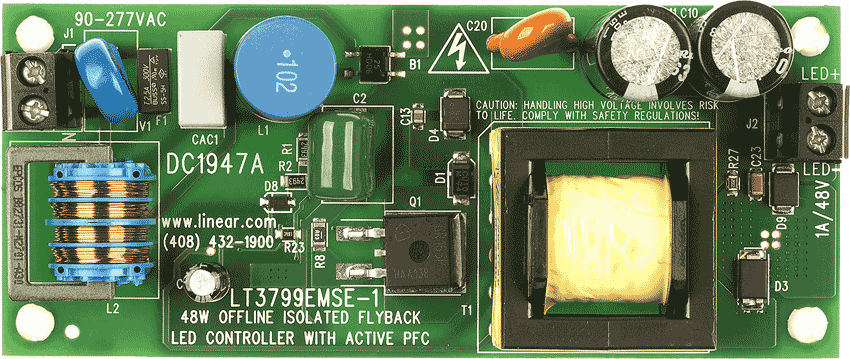

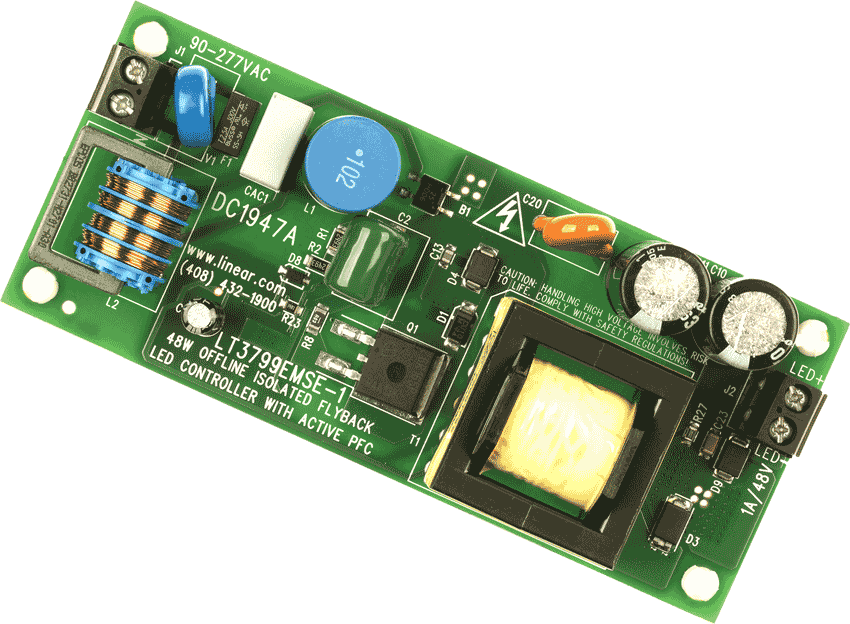

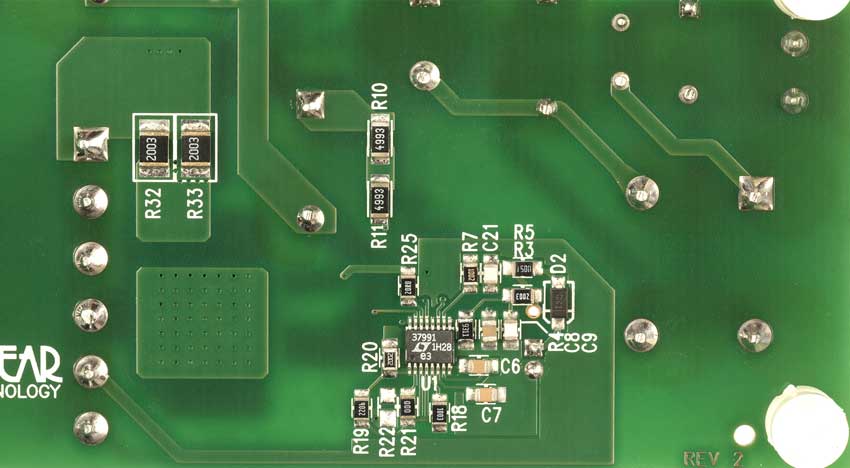

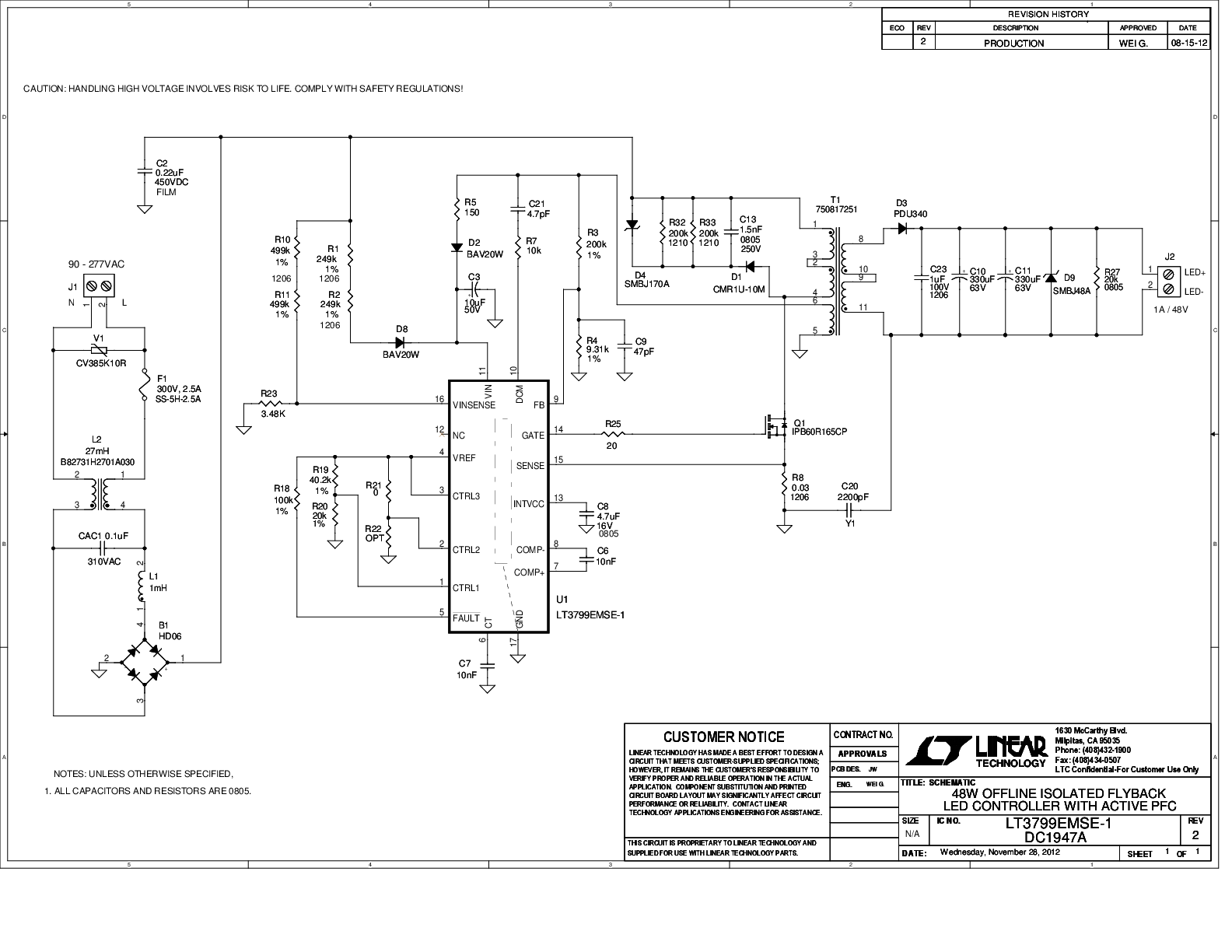

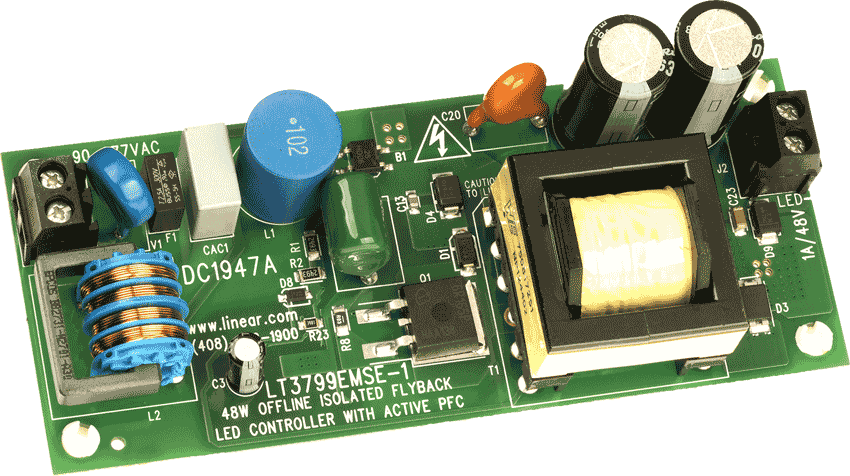

LT3799EMSE-1 Demo Board | Offline Isolated Flyback LED Driver with PFC
