製品概要
機能と利点
- 外付け部品数を最小限に抑えた絶縁型PFC LEDドライバ
- トライアック調光が可能
- 外付け部品によってのみ制限されるVINとVOUT
- アクティブ力率補正 (標準PFC > 0.97)
- 低い高調波成分
- オプトカプラ不要
- 高精度の安定化されたLED電流: 標準±5%
- オープンLED保護と短絡LED 保護
- 熱特性が改善された16ピンMSOPパッケージ
製品概要
LT3799は LEDを ドライブするために特に設計された、力率補正機能付きの絶縁型フライバック・コントローラです。このコントローラはクリティカル導通モードを使って動作す るので、小型のトランスを使用できます。新しい電流検出方式により、オプトカプラを使用せずに十分に安定化された電流を2次側に供給します。強力なゲート・ドライバを内蔵しているので、外付けの高電圧MOSFETをドライブすることができます。LT3799は内蔵の乗算器を利用して、標準0.97の力率を達成します。FAULTピンは、オープンLED状態と短絡LED 状態を知らせます。
ヒステリシスを備えたマイクロパワーの起動により、オフライン入力電圧で効率的に動作し、3次巻線を使用してデバイスに電力を供給します。内部 LDO により、デバイスの内部回路とゲート・ドライバに十分に安定化された電力を供給します。
| TRIAC Dimmable | LED Current Regulation | |
| LT3799 | YES | ±10% |
| LT3799-1 | NO | ±5% |
アプリケーション
- 4W～100W超のオフラインLED アプリケーション
- 高DC入力電圧LED アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

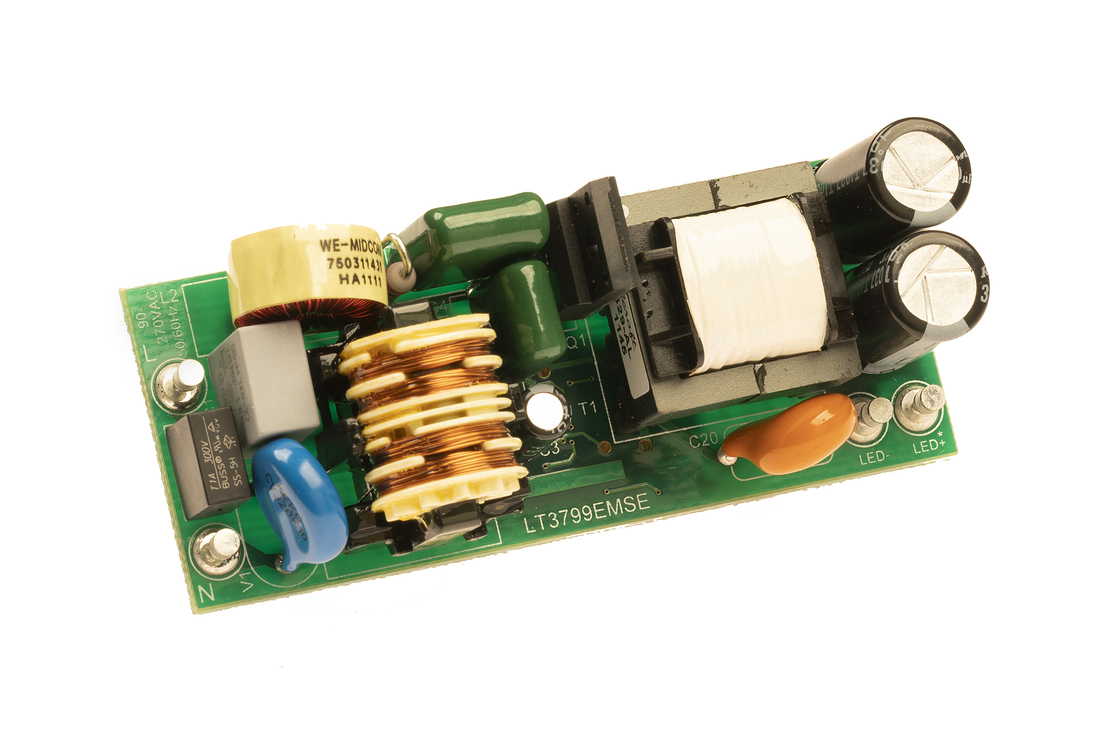

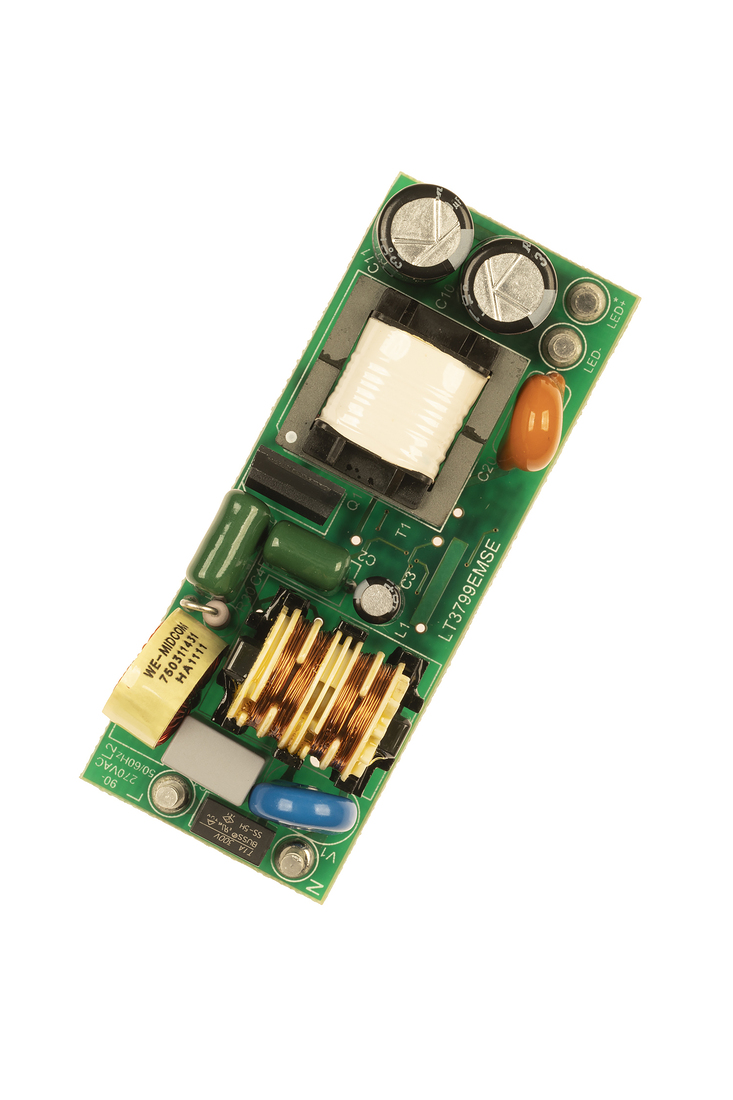

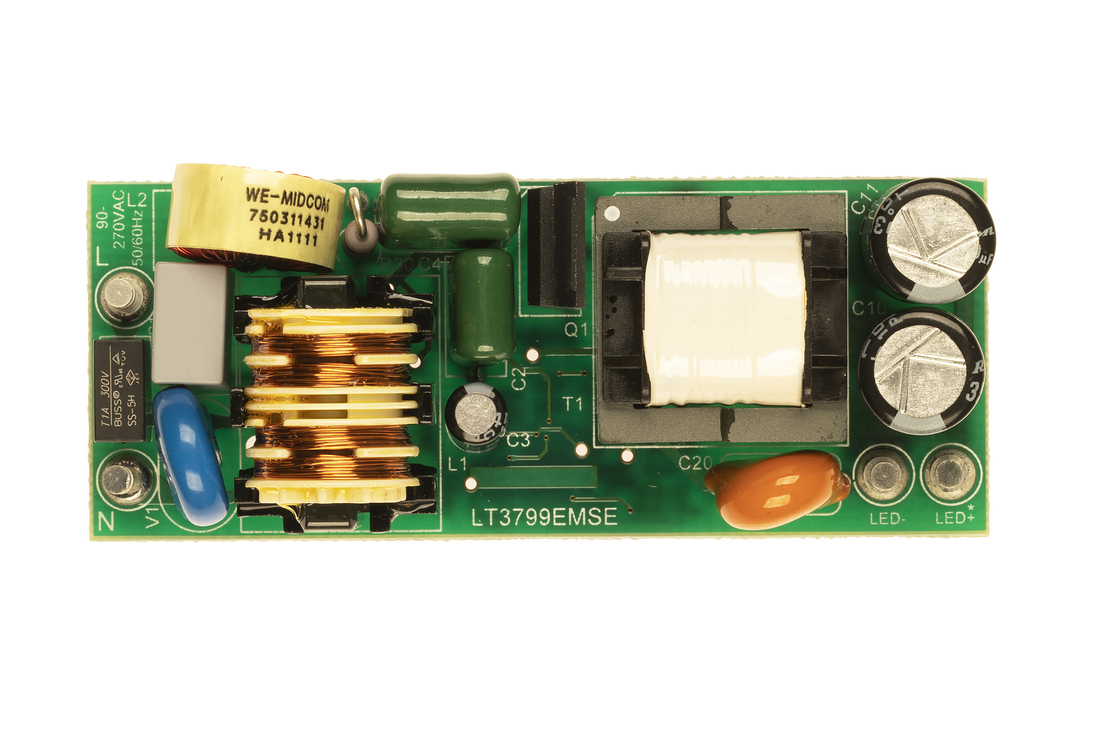

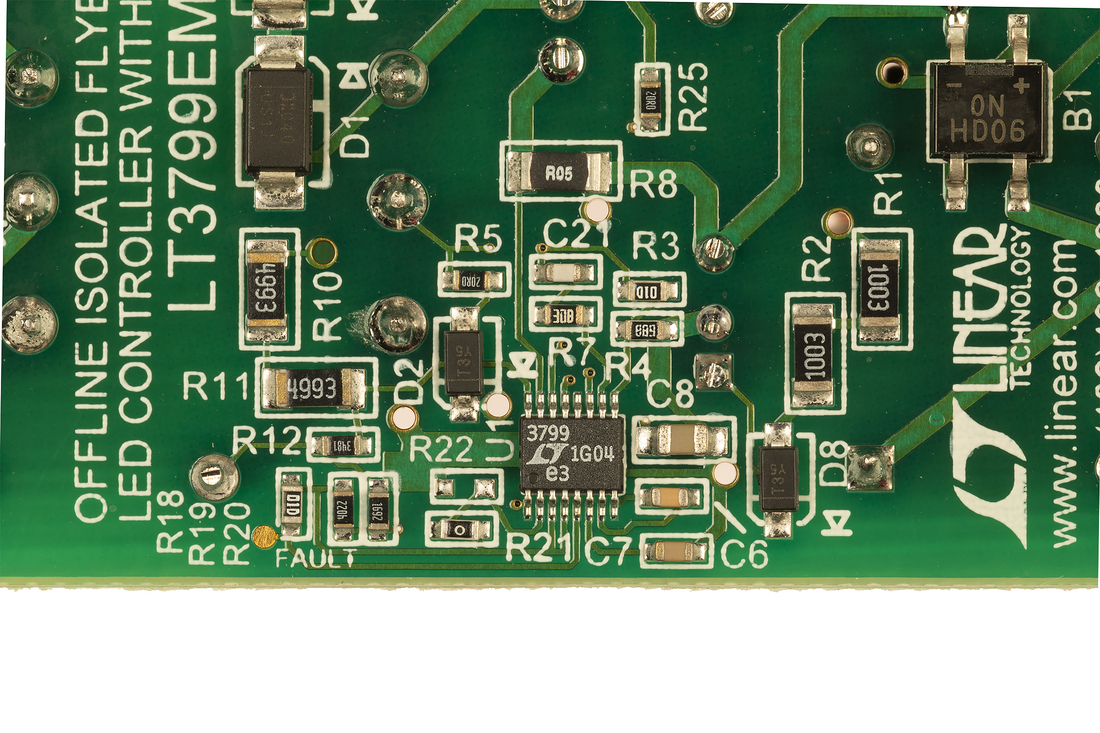

評価キット (3)
参考資料
-
R530 Reliability Data3/26/2018
-

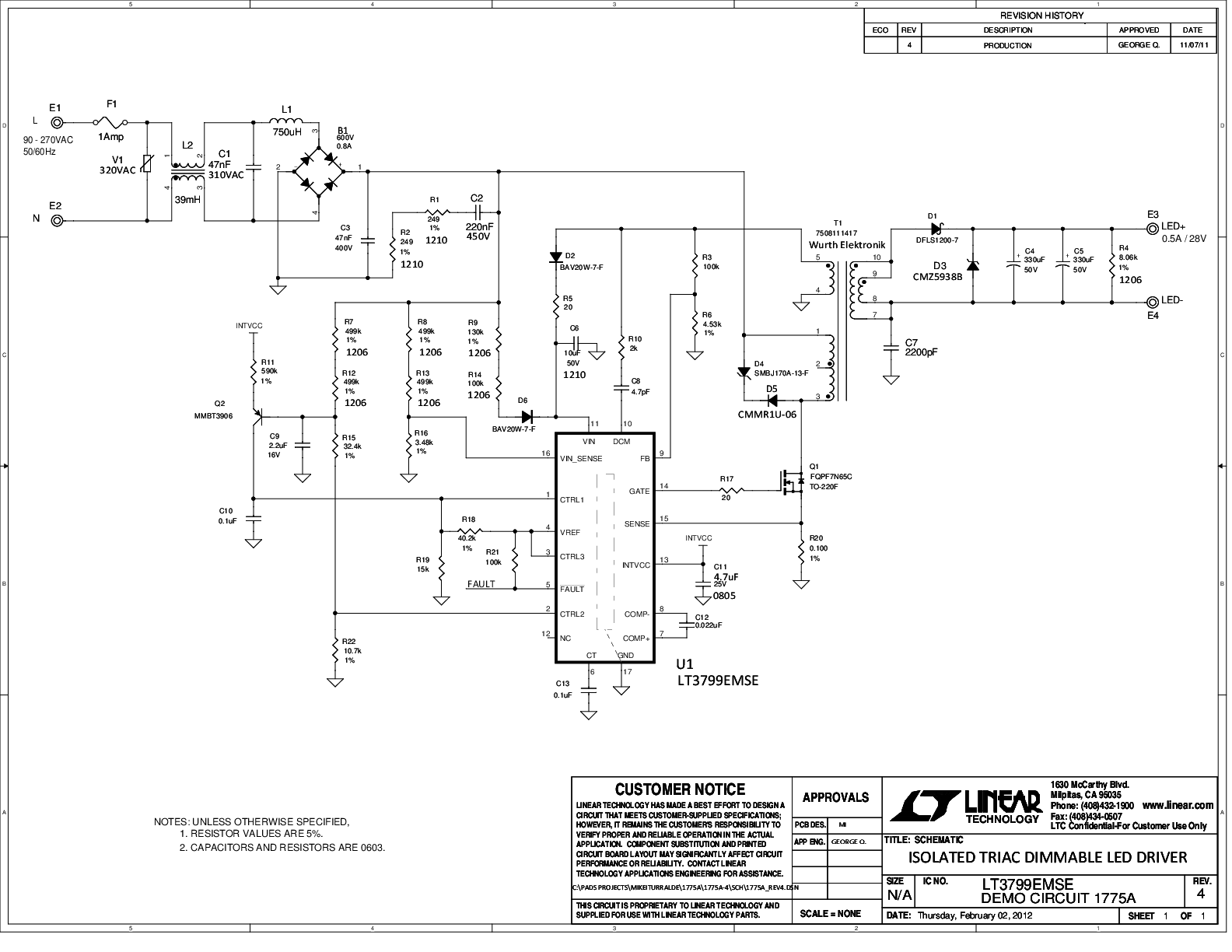

DC1775A - Demo Manual2/8/2012
-

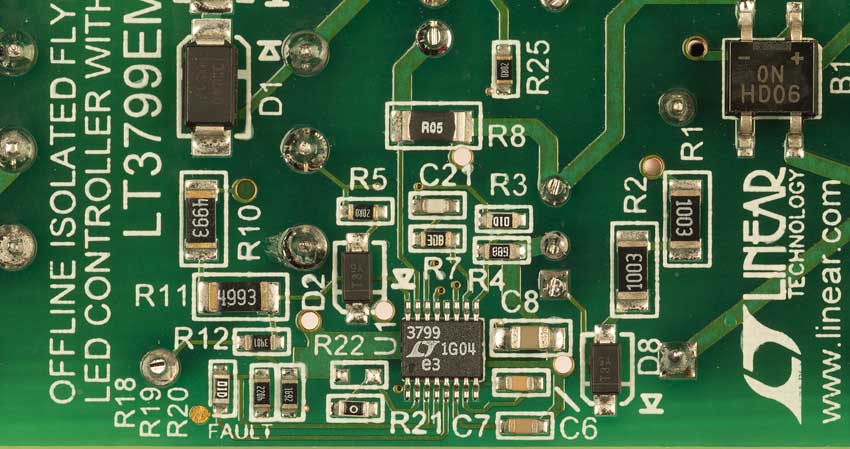

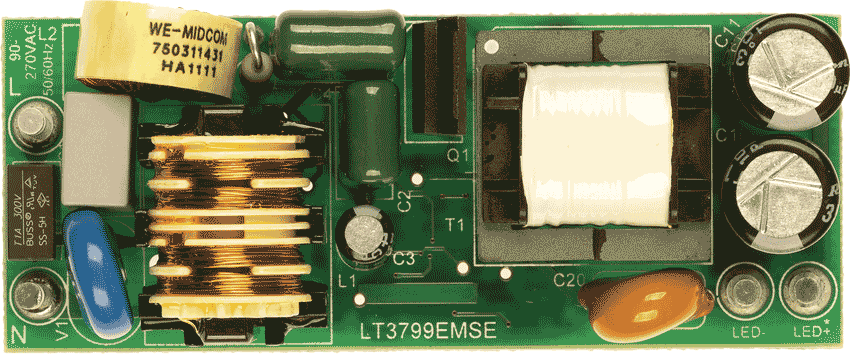

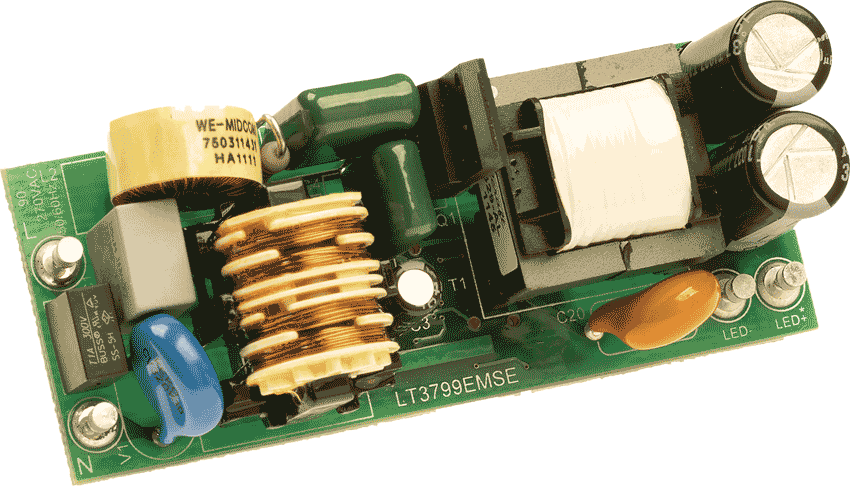

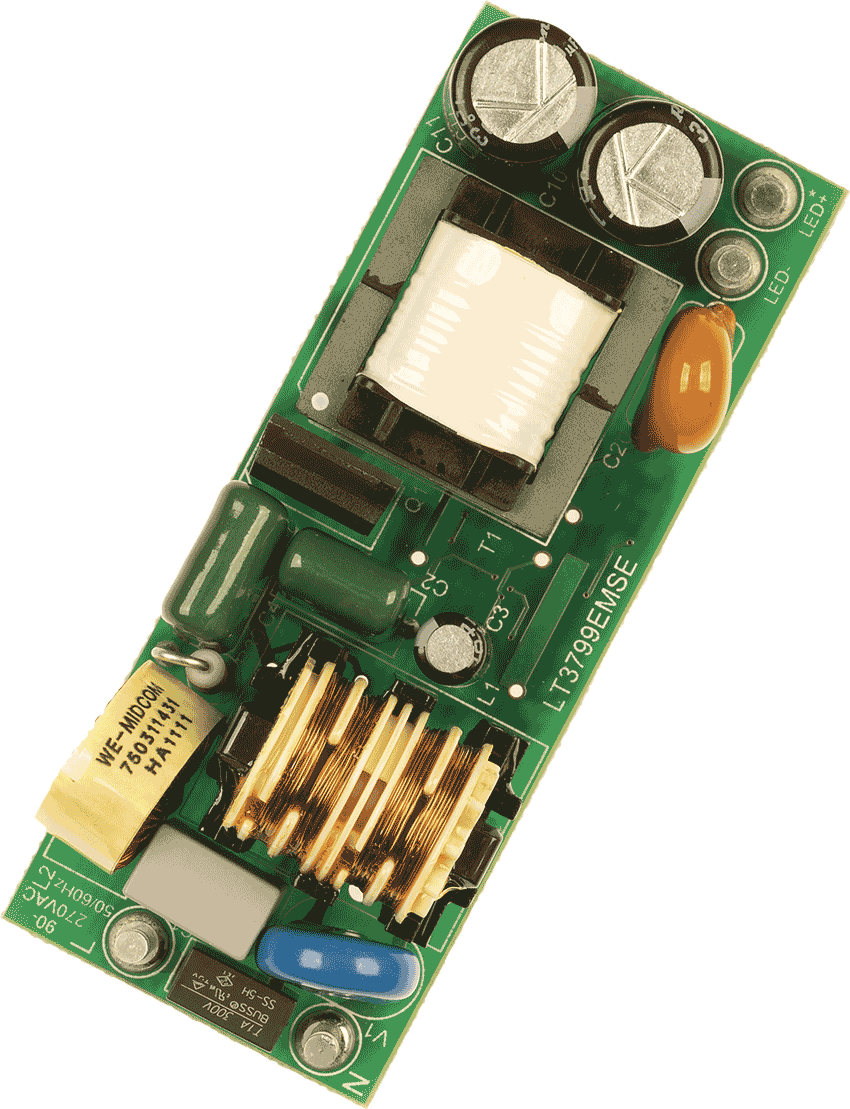

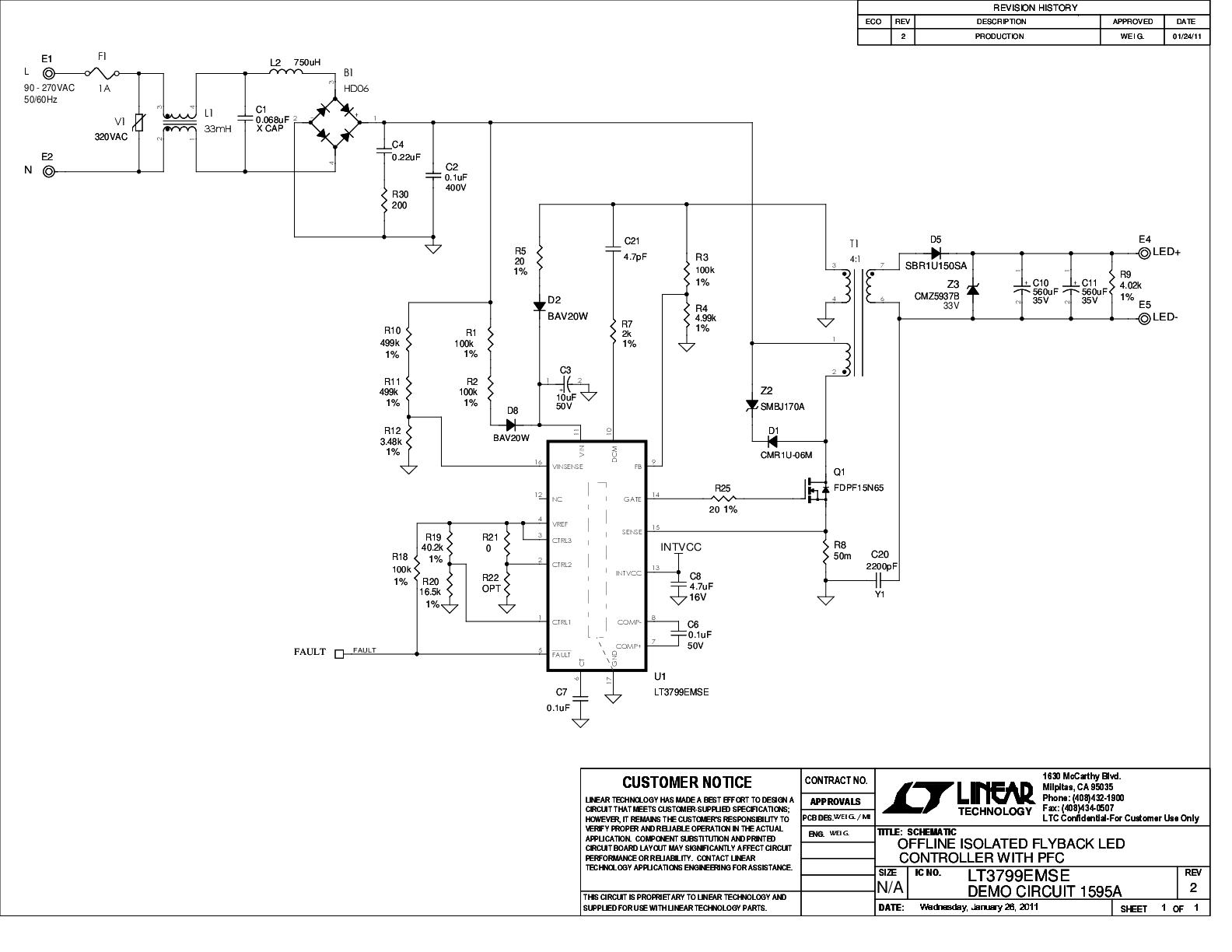

DC1595A - Demo Manual11/8/2011
-

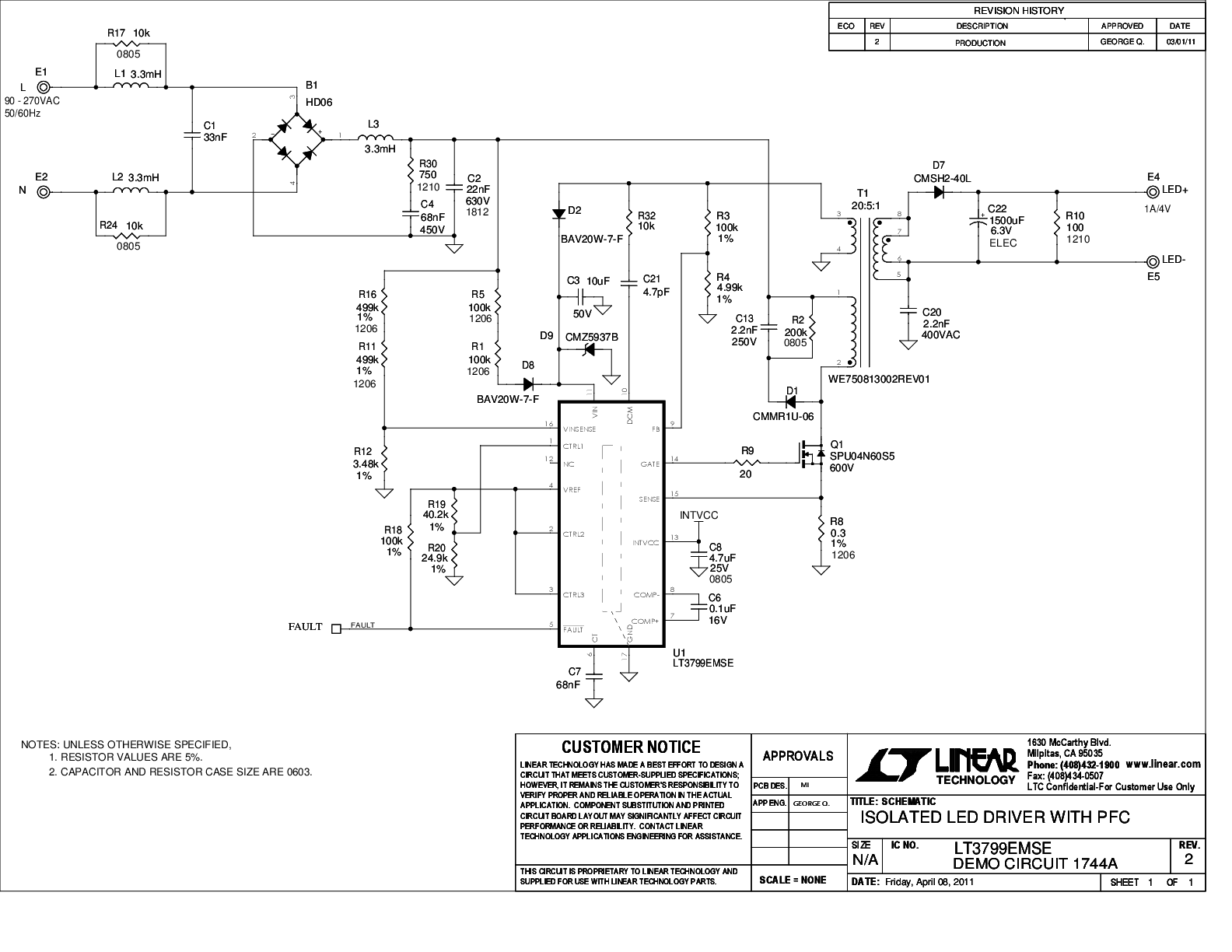

DC1744A - Demo Manual7/15/2011
-
アクティブPFCを使用した 絶縁型LED電流制御1/26/2012
-

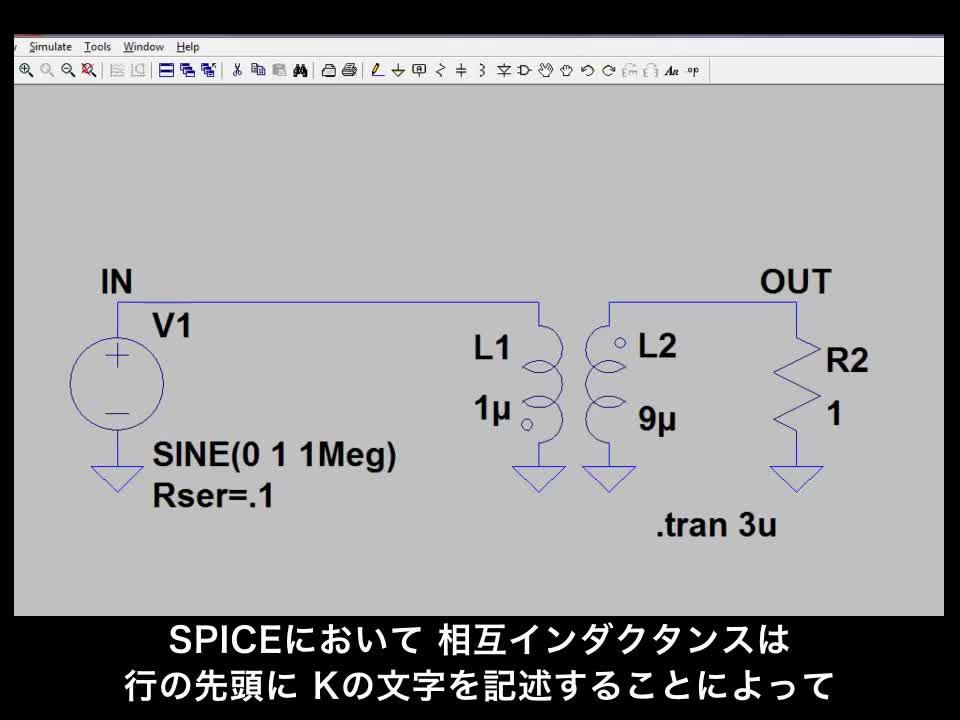

LTspice：トランスのモデリング11/28/2018 -
アクティブPFC機能付きオフライン絶縁型フライバックLEDコントローラ10/15/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3799
LT3799-1
