LT3798

アクティブPFC機能を備えたオプトカプラ不要の絶縁型フライバック・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.72
特長
  • 外付け部品点数を最小限に抑えた絶縁型PFCフライバック
  • VINとVOUTは外付け部品のみで制限
  • アクティブ力率補正
  • 高調波歪みが少ない
  • オプトカプラ不要
  • 定電流および定電圧レギュレーション
  • 高精度の安定化電圧および電流(標準±5%)
  • エネルギー・スター規格準拠(無負荷動作時の消費電力が0.5W未満)

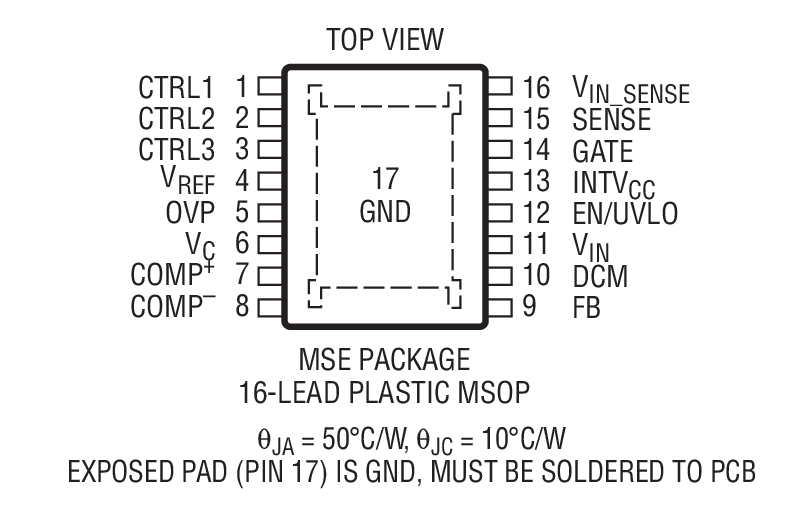

  • 熱特性の優れた16ピンMSOPパッケージ

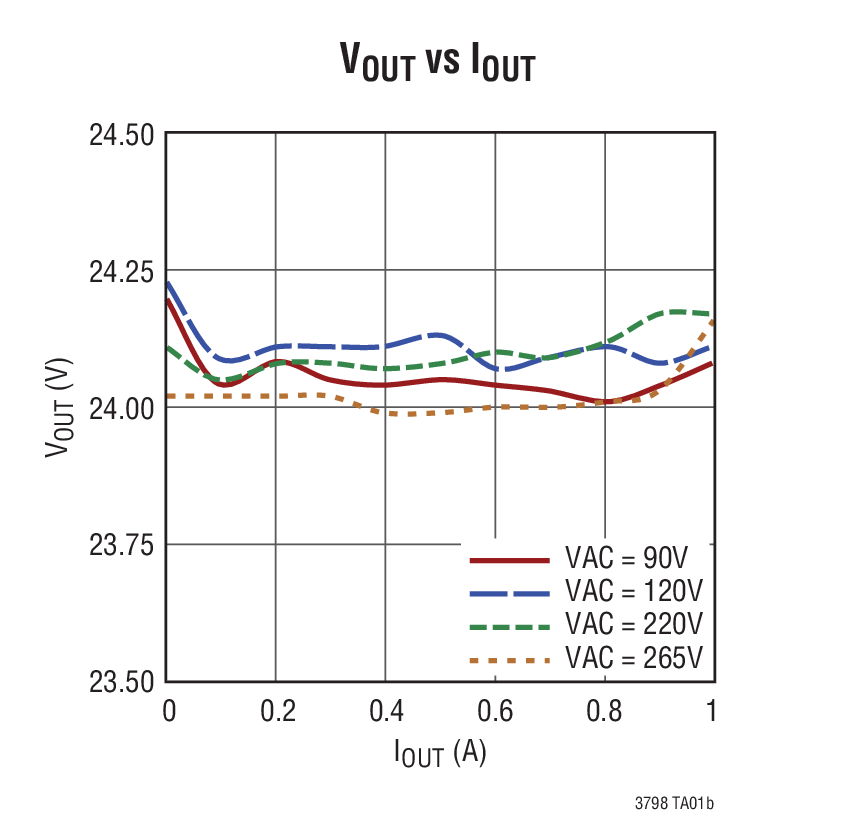

製品概要
show more Icon

LT3798は、アクティブ力率補正(PFC)機能を備え、かつ1段式のコンバータに出力電圧を帰還するのにオプトカプラが不要な定電圧/定電流の絶縁型フライバック・コントローラです。LT3798を基本にした設計では、入力電流をアクティブに調整することにより、0.97より大きい力率を達成できるので、最高の高調波電流要件に適合することができます。

LT3798はさまざまな種類のオフライン・アプリケーションに適しています。入力範囲は、主に外付け部品の選択に応じて変更できます。最大100Wの出力電力レベルで86%より高い効率を達成できます。さらに、LT3798はDC入力電圧の高いアプリケーションの設計にも簡単に組み込むことができます。


アプリケーション

  • 5W~100W超のオフライン・アプリケーション
  • DC入力電圧の高い絶縁型アプリケーション
  • オフラインのバス・コンバータ(12V、24V、または48V出力)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

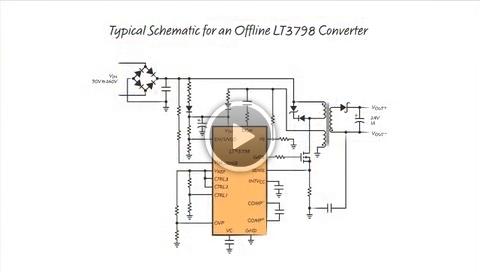

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3798EMSE#PBF
  • HTML
  • HTML
LT3798EMSE#TRPBF
  • HTML
  • HTML
LT3798HMSE#PBF
  • HTML
  • HTML
LT3798HMSE#TRPBF
  • HTML
  • HTML
LT3798IMSE#PBF
  • HTML
  • HTML
LT3798IMSE#TRPBF
  • HTML
  • HTML
LT3798MPMSE#PBF
  • HTML
  • HTML
LT3798MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3798EMSE#PBF

製造中

LT3798EMSE#TRPBF

製造中

LT3798HMSE#PBF

製造中

LT3798HMSE#TRPBF

製造中

LT3798MPMSE#PBF

製造中

LT3798MPMSE#TRPBF

製造中

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3798EMSE#PBF

製造中

LT3798EMSE#TRPBF

製造中

LT3798HMSE#PBF

製造中

LT3798HMSE#TRPBF

製造中

LT3798IMSE#PBF

製造中

LT3798IMSE#TRPBF

製造中

LT3798MPMSE#PBF

製造中

LT3798MPMSE#TRPBF

製造中

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3798EMSE#PBF

製造中

LT3798EMSE#TRPBF

製造中

LT3798HMSE#PBF

製造中

LT3798HMSE#TRPBF

製造中

LT3798MPMSE#PBF

製造中

LT3798MPMSE#TRPBF

製造中

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3798EMSE#PBF

製造中

LT3798EMSE#TRPBF

製造中

LT3798HMSE#PBF

製造中

LT3798HMSE#TRPBF

製造中

LT3798IMSE#PBF

製造中

LT3798IMSE#TRPBF

製造中

LT3798MPMSE#PBF

製造中

LT3798MPMSE#TRPBF

製造中

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

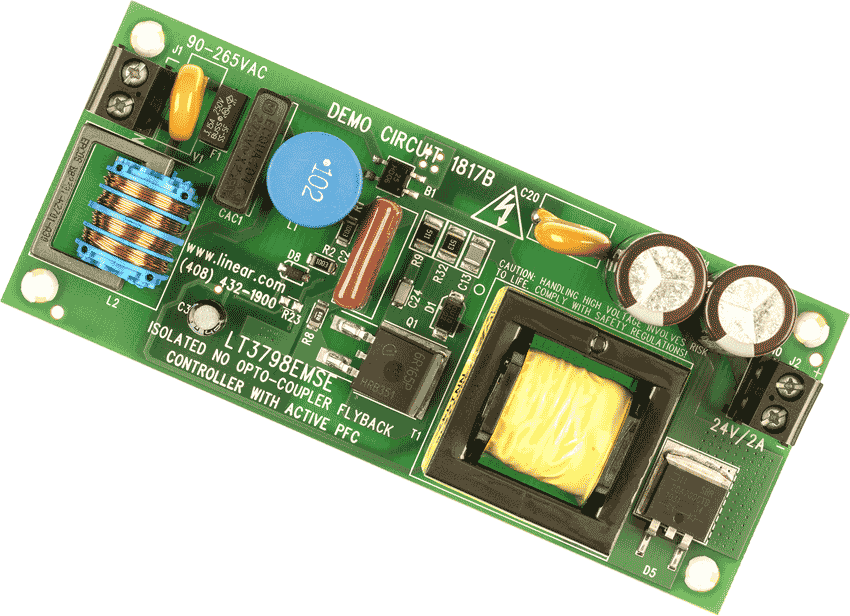

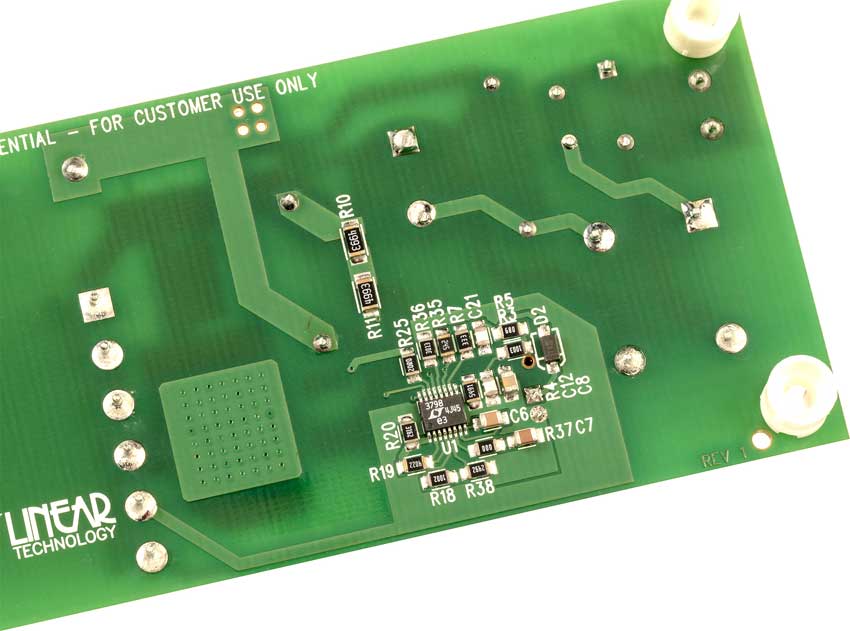

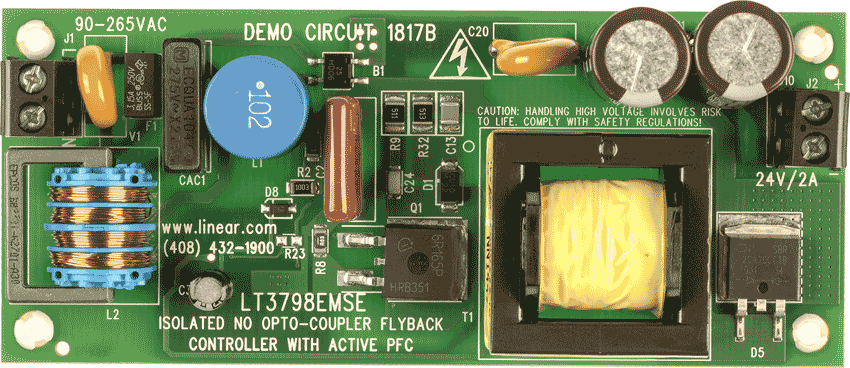

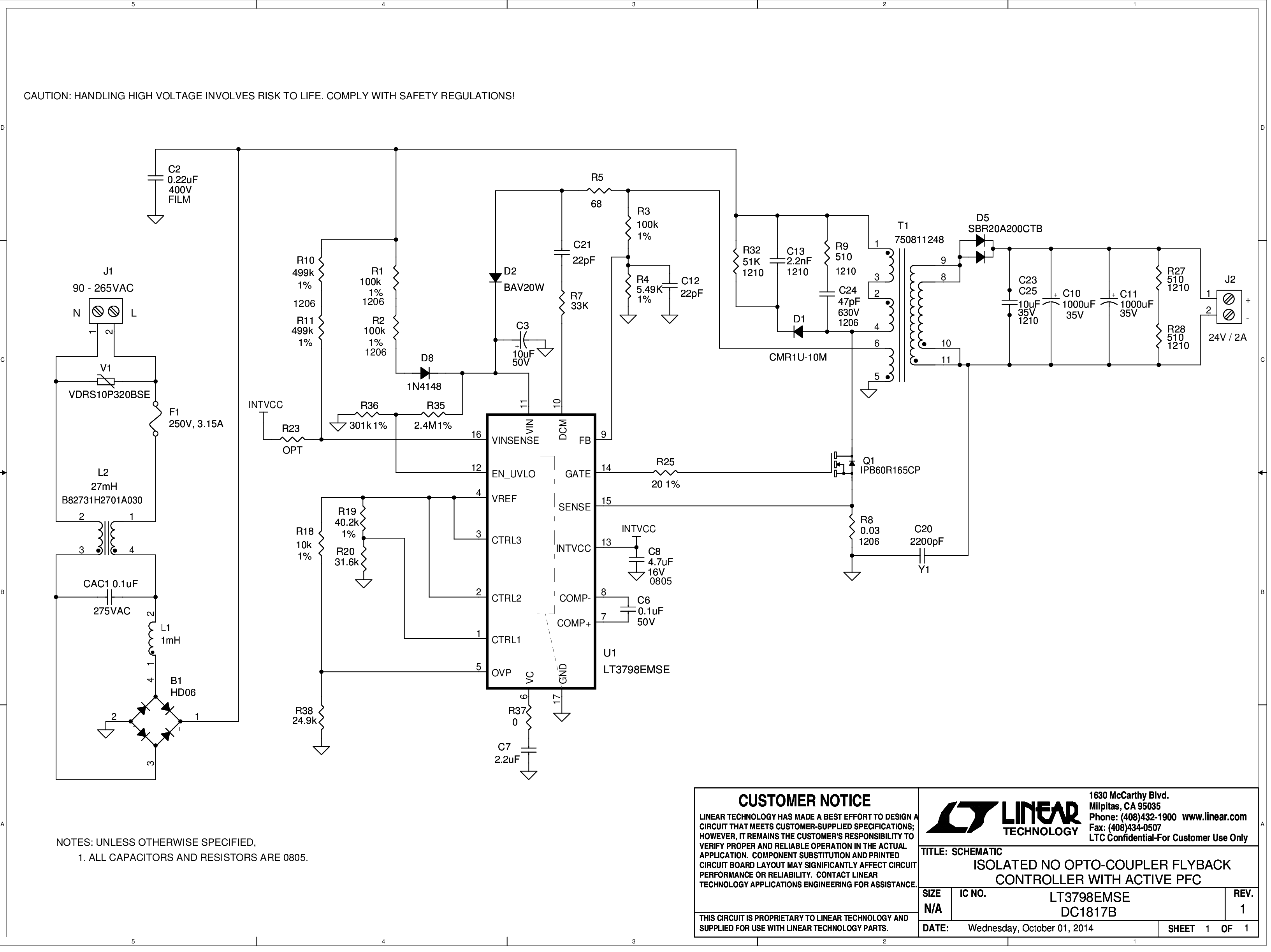

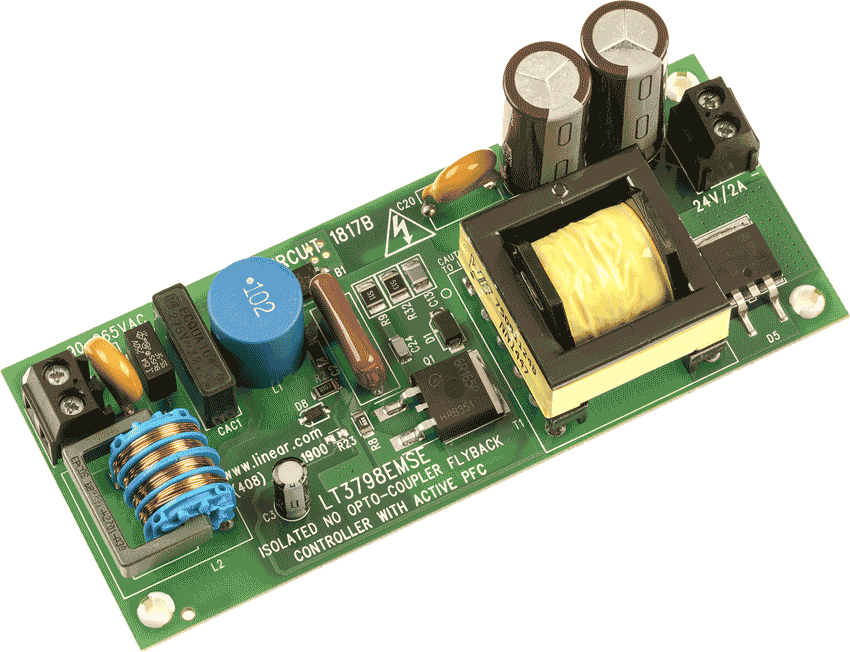

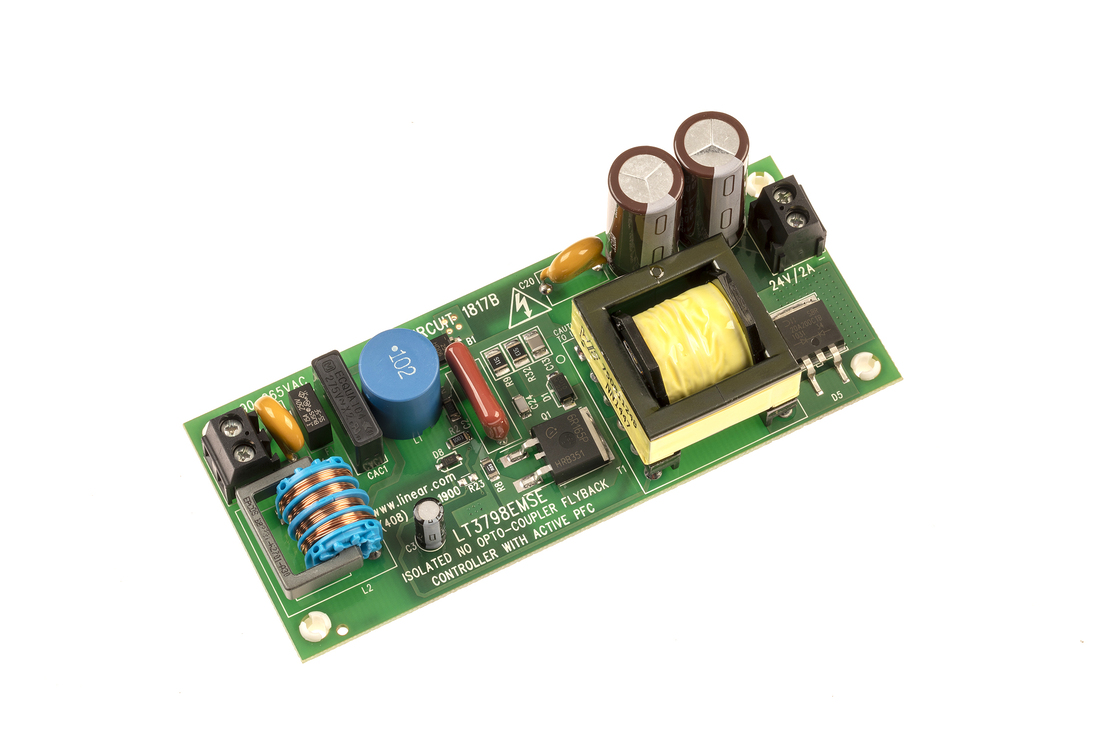

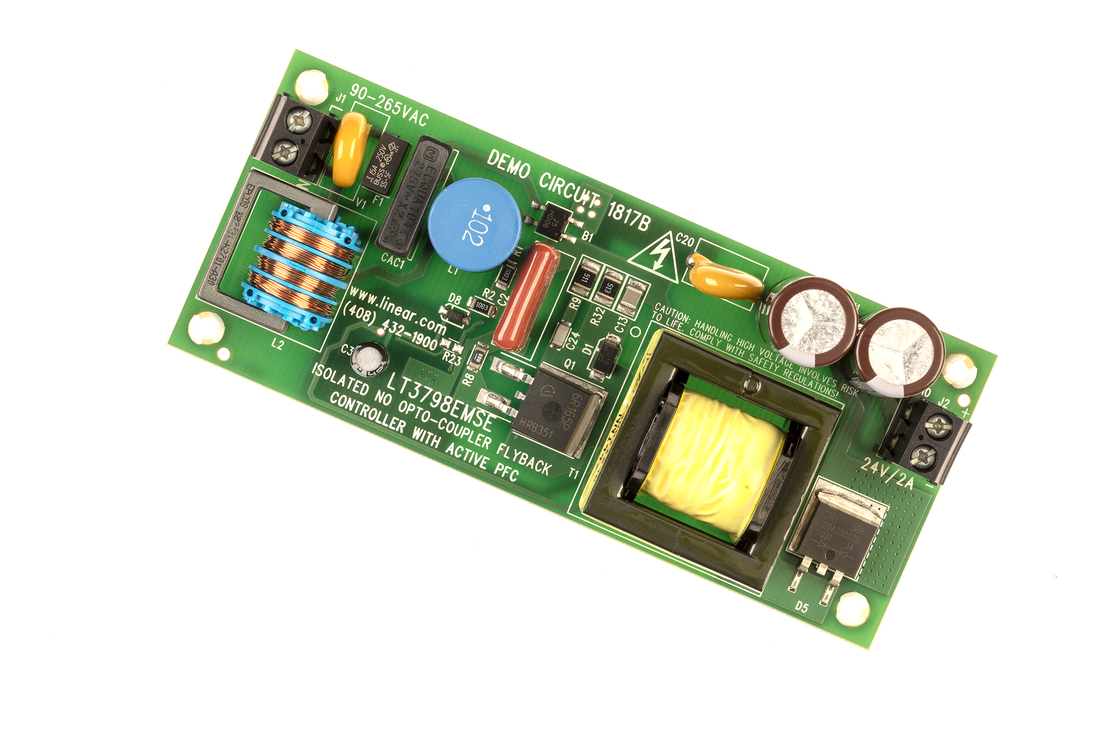

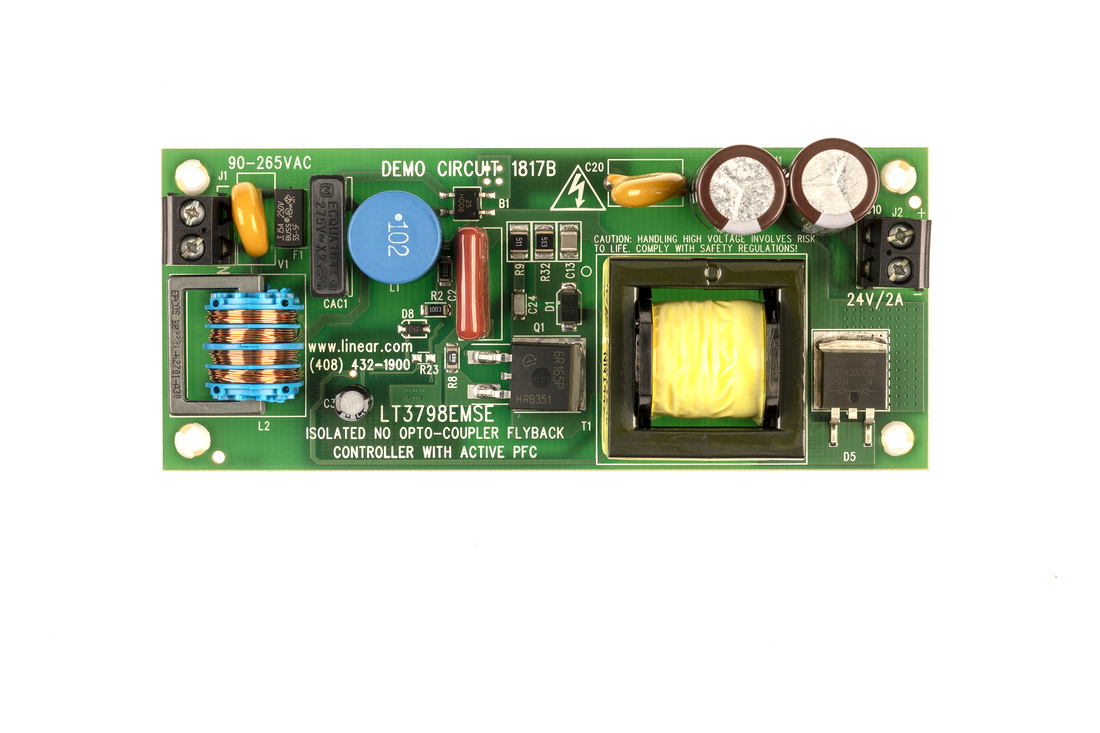

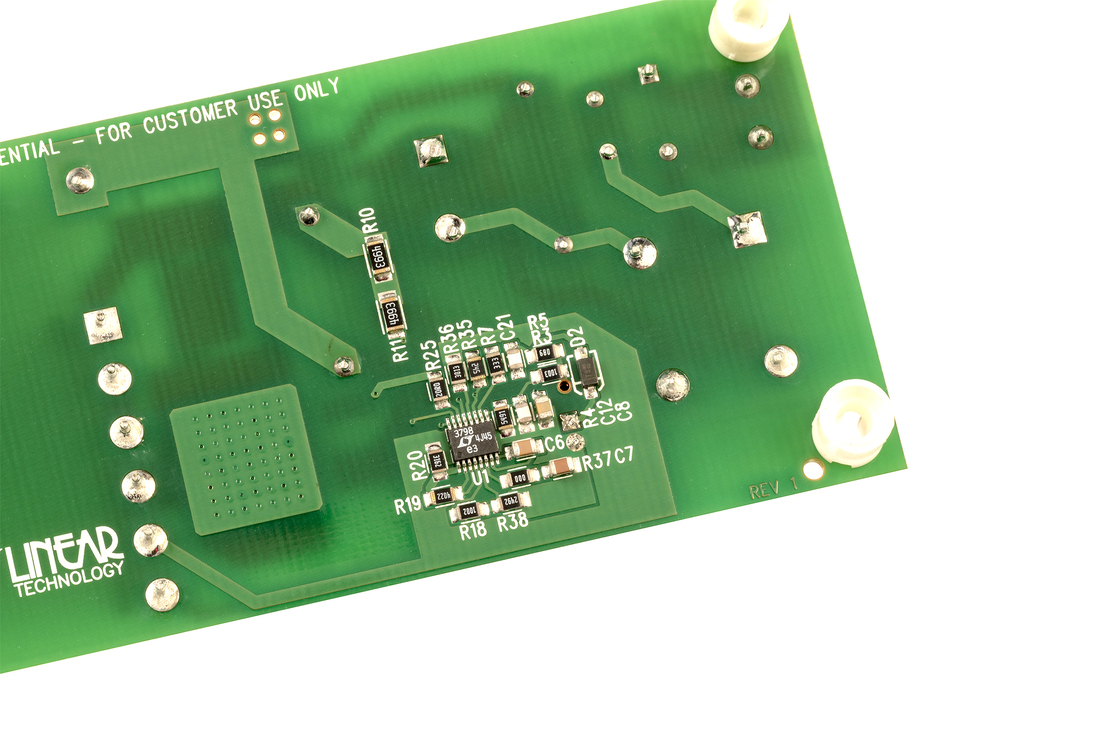

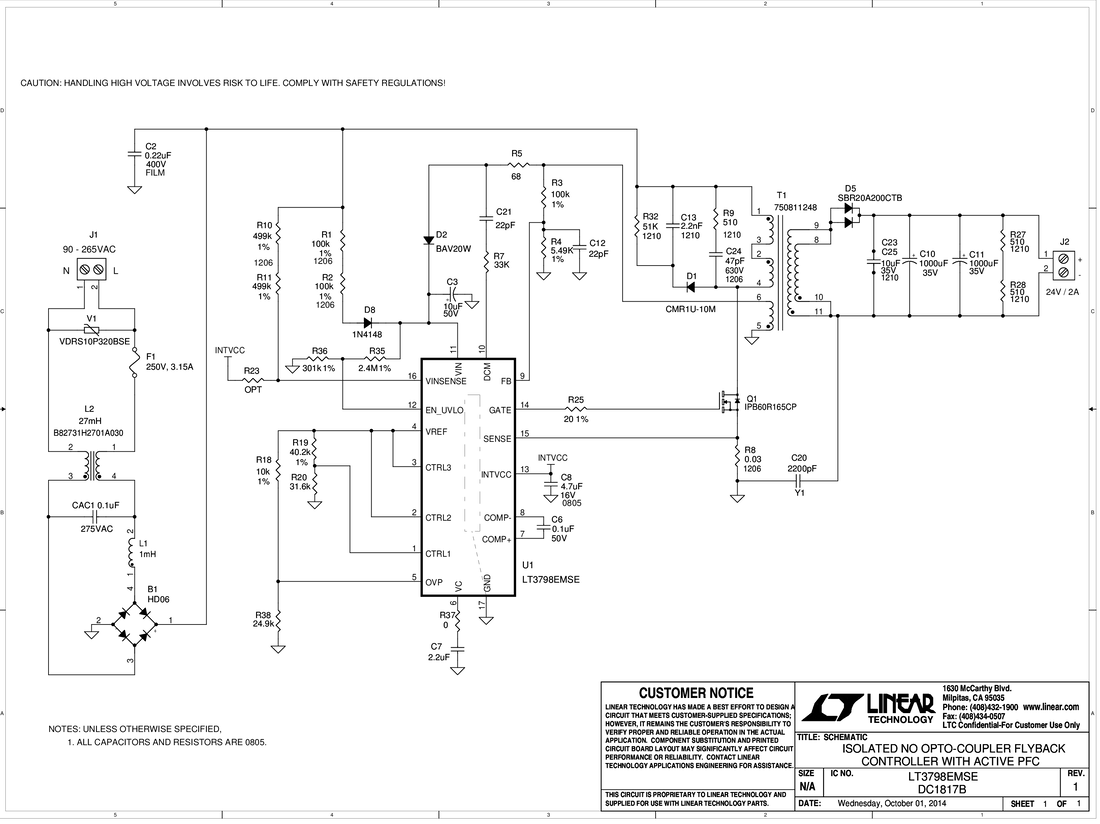

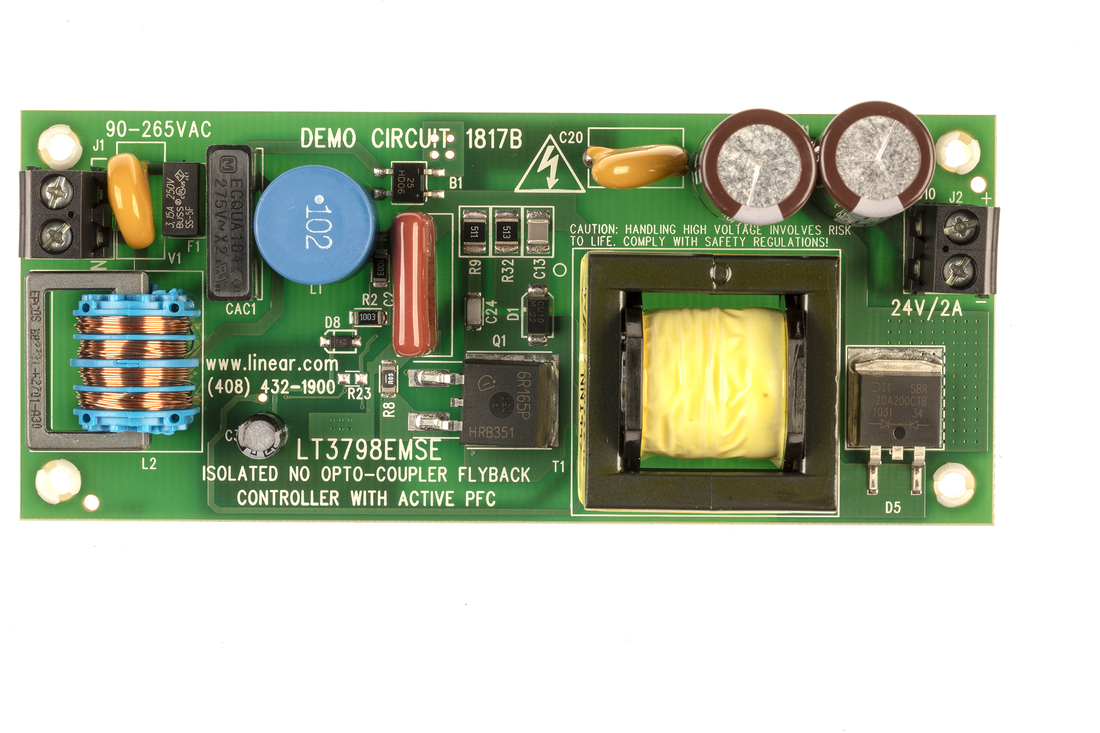

DC1817B

LT3798EMSE Isolated Demo Board VIN = 90VAC to 265VAC, VOUT = 24V @ 2A High Voltage

ツールおよびシミュレーション

ツールおよびシミュレーション 1

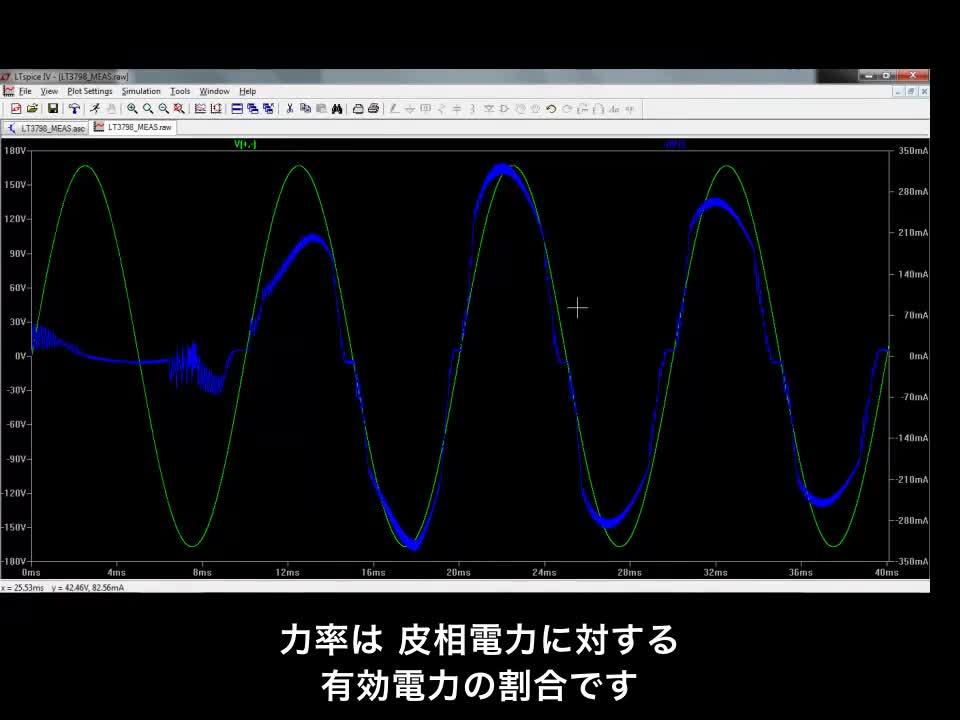

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
