製品概要

機能と利点

  • 広い入力電圧範囲:9V~32V(絶対最大定格40V)
  • プログラム可能な充電電流:最大2A
  • 充電終了をユーザが選択可能:C/10または内部終了タイマ
  • 動的な充電レート設定/ソフトスタート・ピン
  • プログラム可能な入力電流制限
  • 1MHzの固定周波数
  • 平均電流モード制御
  • フロート電圧精度:0.5%
  • 充電電流精度:5%
  • C/10検出精度:2.5%
  • NTC抵抗温度モニタ
  • フロート電圧の97.5%での自動再充電
  • フロート電圧の70%未満での自動前処理
  • 自動リセット付き不良バッテリ検出
  • バイナリコード、オープンコレクタの状態出力ピン
  • 3mm×3mm DFN-12パッケージまたはMSOP-12パッケージ

製品概要

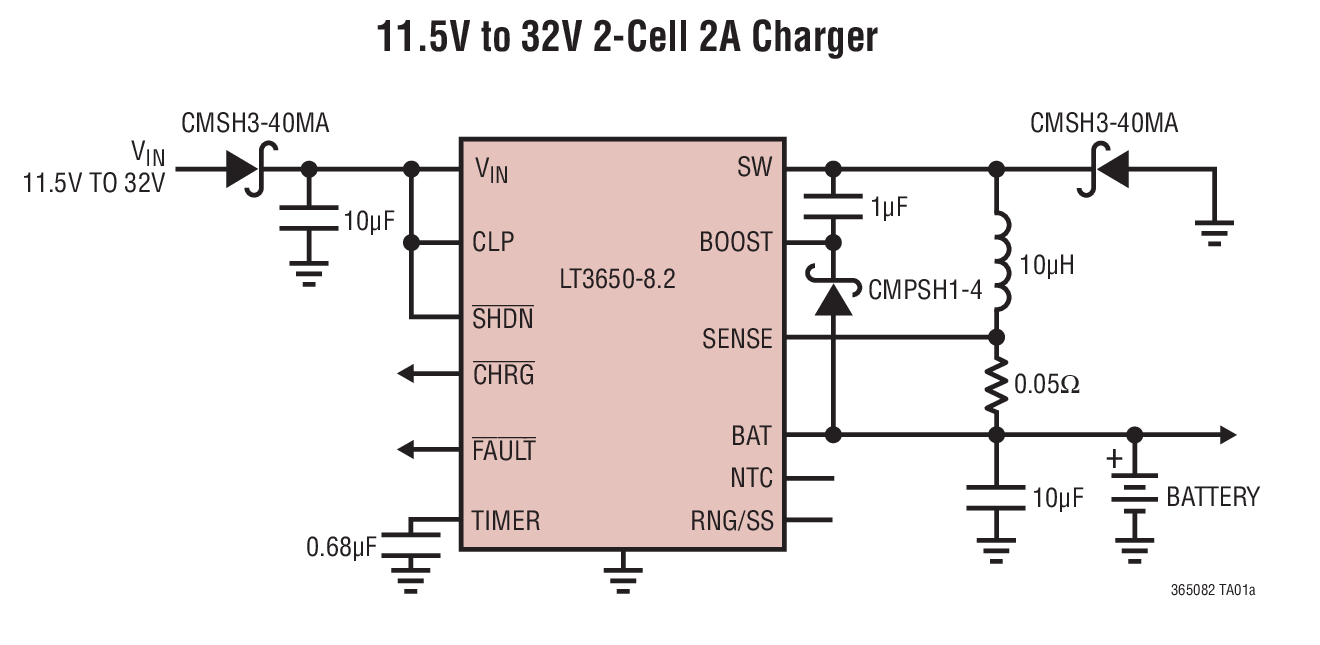

LT3650は、9V~32Vの入力電圧範囲(起動電圧は最小11.5V)で動作する、完全なモノリシック2セル・リチウムイオン/ポリマー・バッテリ・チャージャです。このデバイスは定電流/定電圧充電特性を備え、外付け電流センス抵抗を使用して最大2Aまでの充電電流を設定可能です。前処理機能により、低電圧バッテリをトリクル充電します。バッテリが前処理に応答しない場合は、不良バッテリ検出を知らせる信号を出力し、充電を一時停止します。

LT3650は、充電電流がC/10(つまり、設定された最大電流の10分の1)まで減少すると充電を終了するように設定できます。充電が終了すると、LT3650は低電流(85μA)のスタンバイ・モードになります。バッテリ電圧がフロート電圧から2.5%低下するか、あるいは新しいバッテリが充電システムに挿入されると、自動リスタート機能によって新しい充電サイクルが開始されます。

LT3650はユーザ設定可能な安全タイマ(通常は3時間のフルサイクル時間に設定)を内蔵しています。所期の時間に達するまではC/10を下回っても充電を継続できる、時間ベースの終了方式が望ましい場合は、この内部タイマを使用するように設定できます。

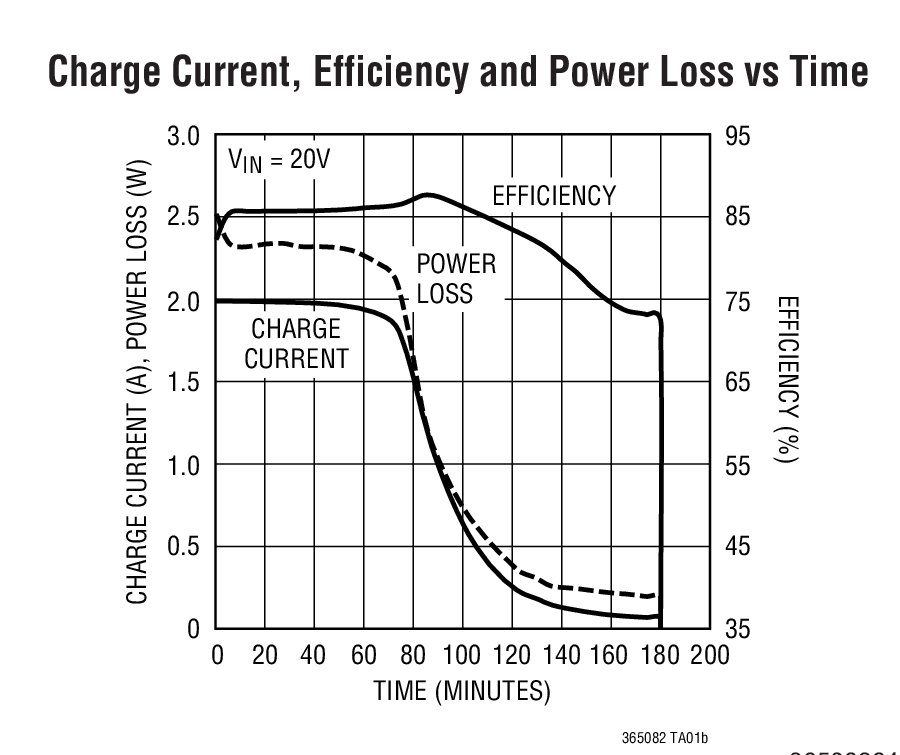

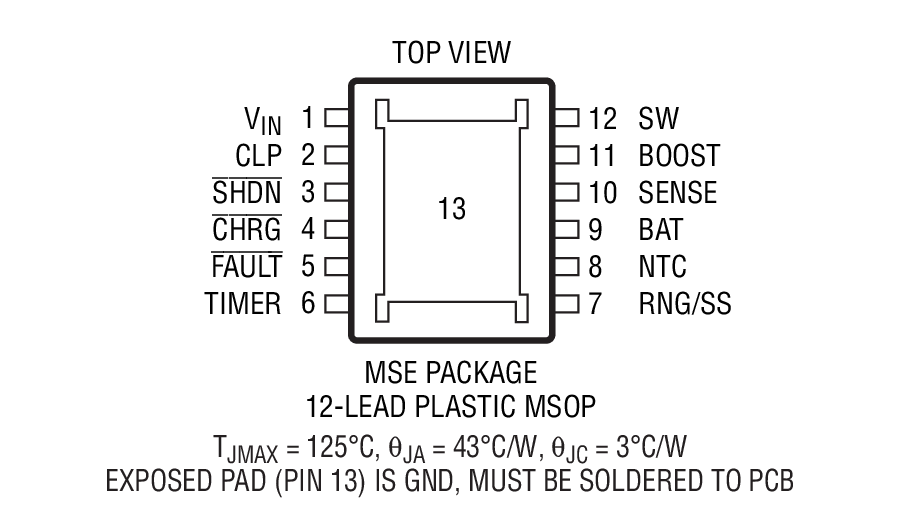

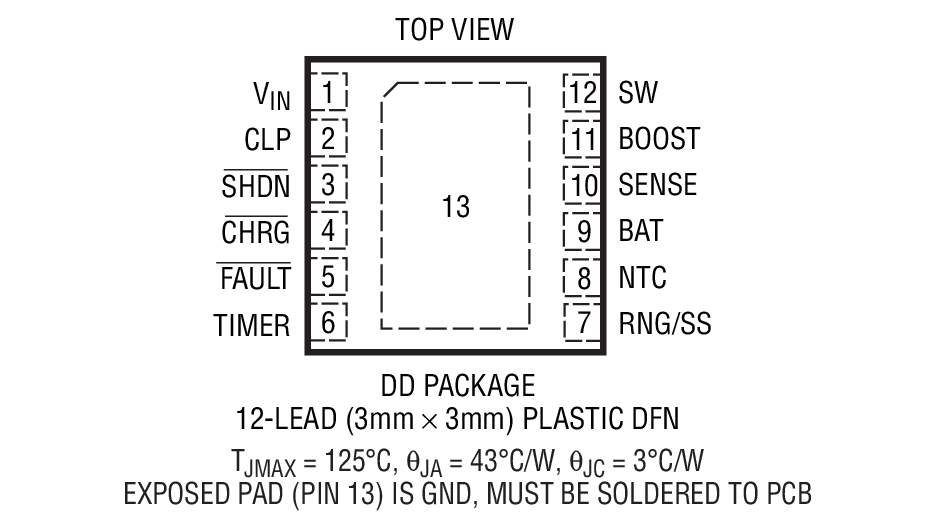

LT3650は高さの低い(0.75mm)3mm×3mm 12ピンDFNパッケージ12ピンMSOPパッケージで供給されます。


Float Voltage
LT3650-4.1 4.1V
LT3650-4.2 4.2V
LT3650-8.2 8.2V
LT3650-8.4 8.4V

アプリケーション

  • 産業用ハンドヘルド計測器
  • 12V~24Vの車載機器および重機
  • デスクトップ据置型チャージャ
  • ノートブック・コンピュータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

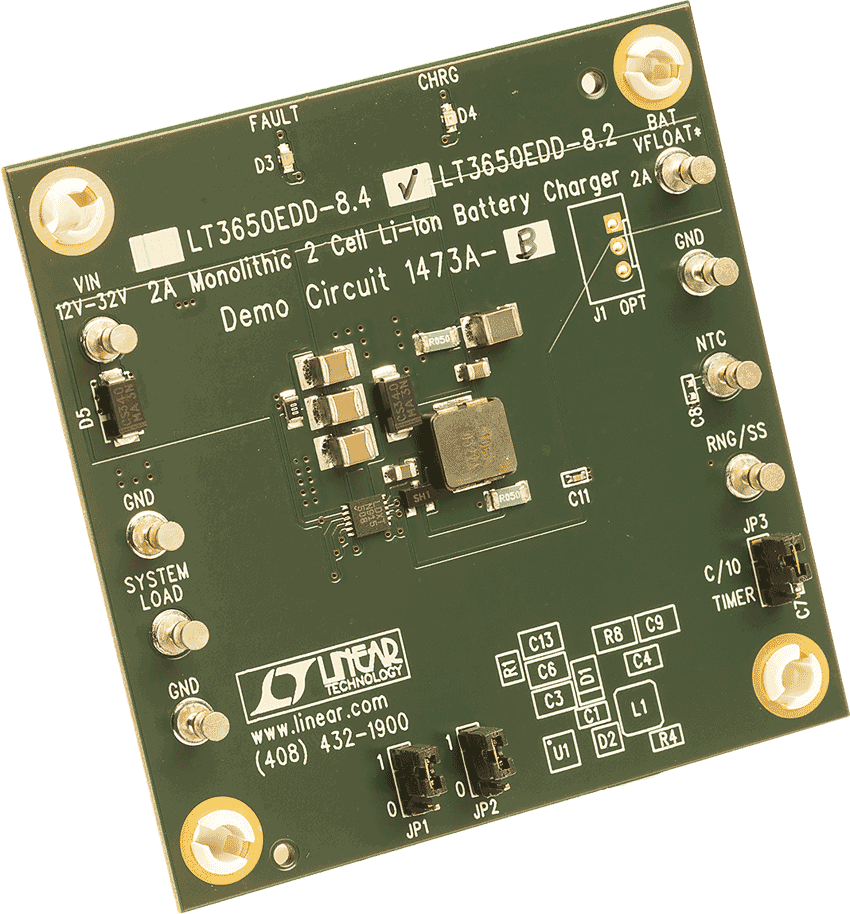

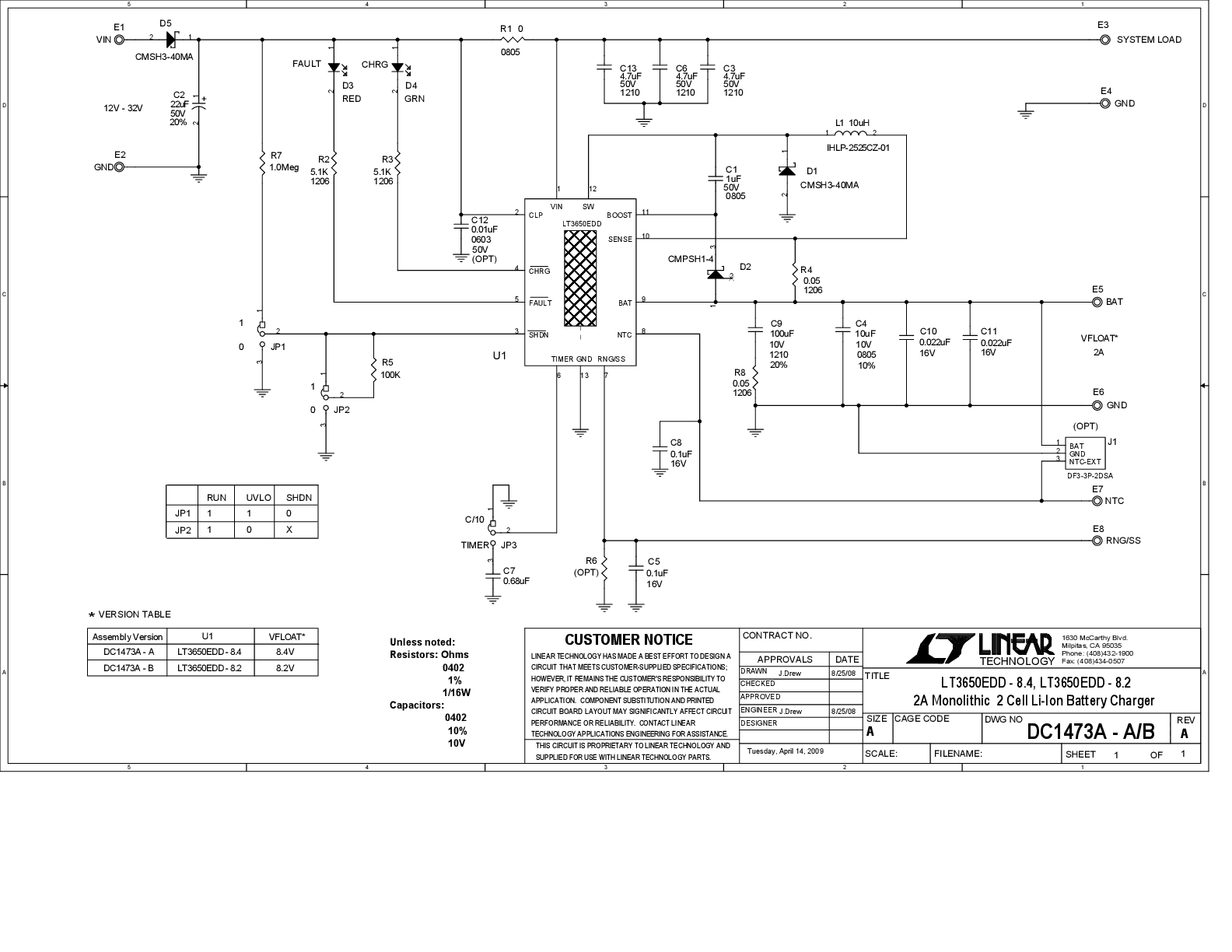

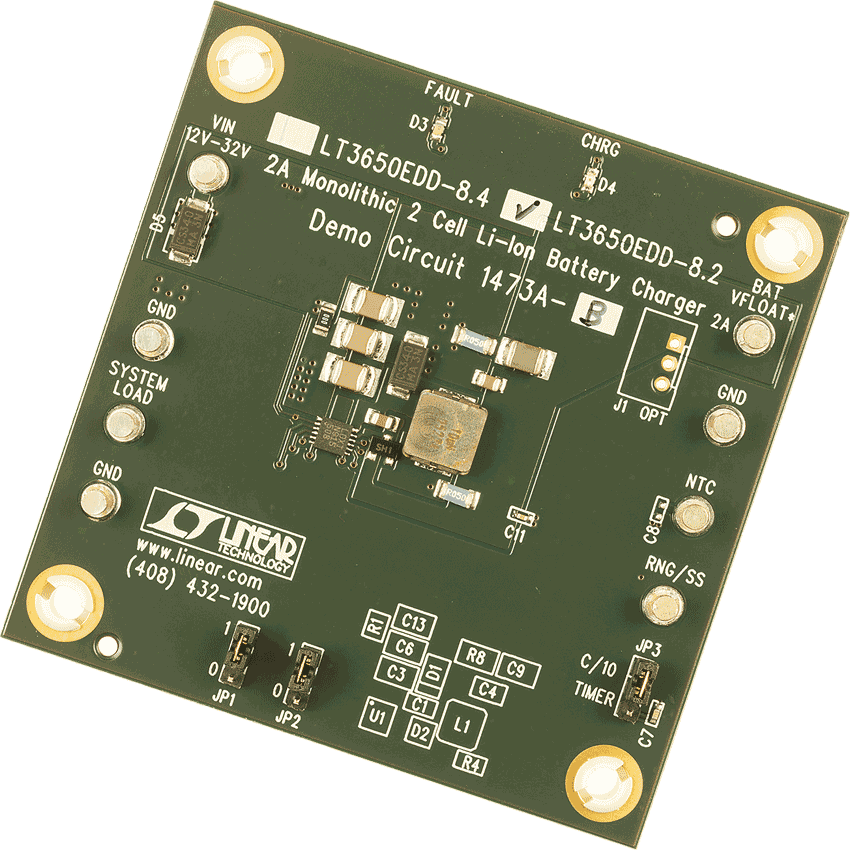

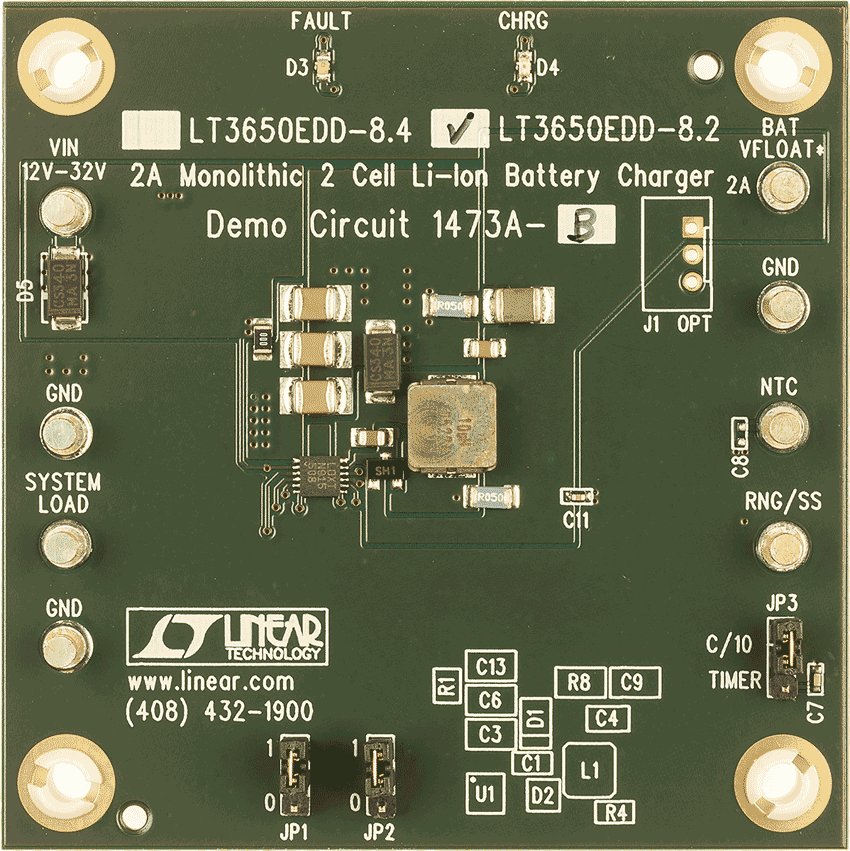

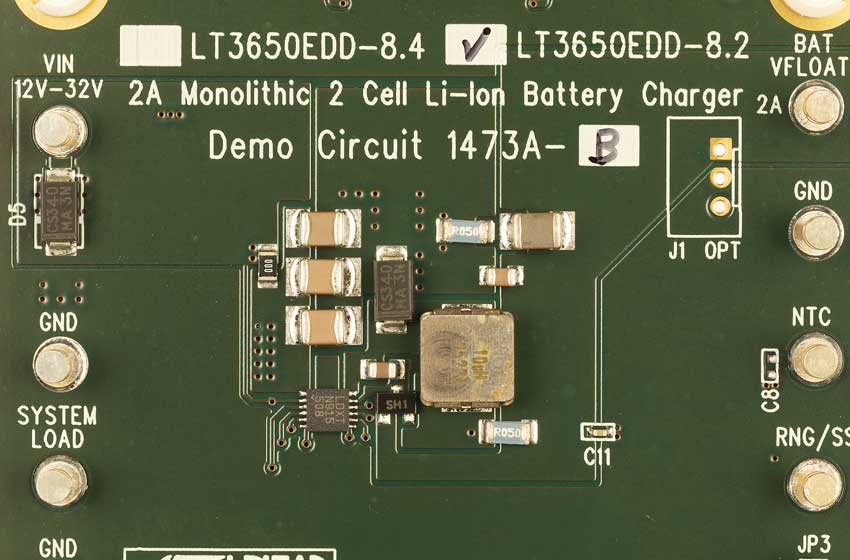

評価キット (2)
