LT3650-4.1

高電圧2Aモノリシック・リチウムイオン・バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$3.37
特長
  • 広い入力電圧範囲:4.75V~32V(絶対最大定格40V)
  • プログラム可能な充電電流:最大2A
  • 充電終了をユーザが選択可能:C/10または内部終了タイマ
  • 動的な充電レート設定/ソフトスタート・ピン
  • プログラム可能な入力電流制限
  • VINのブロッキング・ダイオードが不要
  • 1MHzの固定周波数
  • 平均電流モード制御
  • フロート電圧精度:0.5%
  • 充電電流精度:5%
  • C/10検出精度:2.5%
  • NTC抵抗温度モニタ
  • フロート電圧の97.5%での自動再充電
  • フロート電圧の70%未満での自動前処理
  • 自動リセット付き不良バッテリ検出
  • バイナリコード、オープンコレクタの状態出力ピン
  • 3mm×3mm DFN-12パッケージまたはMSOP-12パッケージ
製品概要
show more Icon

LT3650は、4.75V~32Vの入力電圧範囲(起動電圧は最小7.5V)で動作する、完全なモノリシック1セル・リチウムイオン/ポリマー・バッテリ・チャージャです。このデバイスは定電流/定電圧充電特性を備え、外付け電流センス抵抗を使用して最大2Aまでの充電電流を設定可能です。前処理機能により、低電圧バッテリをトリクル充電します。バッテリが前処理に応答しない場合は、不良バッテリ検出を知らせる信号を出力し、充電を一時停止します。

LT3650は、充電電流がC/10(つまり、設定された最大電流の10分の1)まで減少すると充電を終了するように設定できます。充電が終了すると、LT3650は低電流(85μA)のスタンバイ・モードになります。バッテリ電圧がフロート電圧から2.5%低下するか、あるいは新しいバッテリが充電システムに挿入されると、自動リスタート機能によって新しい充電サイクルが開始されます。

LT3650はユーザ設定可能な安全タイマ(通常は3時間のフルサイクル時間に設定)を内蔵しています。所期の時間に達するまではC/10を下回っても充電を継続できる、時間ベースの終了方式が望ましい場合は、この内部タイマを使用するように設定できます。

LT3650は高さの低い(0.75mm)3mm×3mm 12ピンDFNパッケージと12ピンMSOPパッケージで供給されます。

Float Voltage
LT3650-4.1 4.1V
LT3650-4.2 4.2V
LT3650-8.2 8.2V
LT3650-8.4 8.4V

アプリケーション

  • 産業用ハンドヘルド計測器
  • 12V~24Vの車載機器および重機
  • デスクトップ据置型チャージャ
  • ノートブック・コンピュータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$3.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3650EDD-4.1#PBF
  • HTML
  • HTML
LT3650EDD-4.1#TRPBF
  • HTML
  • HTML
LT3650EDD-4.2#PBF
  • HTML
  • HTML
LT3650EDD-4.2#TRPBF
  • HTML
  • HTML
LT3650EMSE-4.1#PBF
  • HTML
  • HTML
LT3650EMSE-4.1#TRPBF
  • HTML
  • HTML
LT3650EMSE-4.2#PBF
  • HTML
  • HTML
LT3650EMSE-4.2#TRPBF
  • HTML
  • HTML
LT3650IDD-4.1#PBF
  • HTML
  • HTML
LT3650IDD-4.1#TRPBF
  • HTML
  • HTML
LT3650IDD-4.2#PBF
  • HTML
  • HTML
LT3650IDD-4.2#TRPBF
  • HTML
  • HTML
LT3650IMSE-4.1#PBF
  • HTML
  • HTML
LT3650IMSE-4.1#TRPBF
  • HTML
  • HTML
LT3650IMSE-4.2#PBF
  • HTML
  • HTML
LT3650IMSE-4.2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3650EMSE-4.1#PBF

製造中

LT3650EMSE-4.1#TRPBF

製造中

LT3650EMSE-4.2#PBF

製造中

LT3650EMSE-4.2#TRPBF

製造中

LT3650IMSE-4.1#PBF

製造中

LT3650IMSE-4.1#TRPBF

製造中

LT3650IMSE-4.2#PBF

製造中

LT3650IMSE-4.2#TRPBF

製造中

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3650EMSE-4.1#PBF

製造中

LT3650EMSE-4.1#TRPBF

製造中

LT3650EMSE-4.2#PBF

製造中

LT3650EMSE-4.2#TRPBF

製造中

LT3650IMSE-4.1#PBF

製造中

LT3650IMSE-4.1#TRPBF

製造中

LT3650IMSE-4.2#PBF

製造中

LT3650IMSE-4.2#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3650EMSE-4.1#PBF

製造中

LT3650EMSE-4.1#TRPBF

製造中

LT3650EMSE-4.2#PBF

製造中

LT3650EMSE-4.2#TRPBF

製造中

LT3650IMSE-4.1#PBF

製造中

LT3650IMSE-4.1#TRPBF

製造中

LT3650IMSE-4.2#PBF

製造中

LT3650IMSE-4.2#TRPBF

製造中

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3650EMSE-4.1#PBF

製造中

LT3650EMSE-4.1#TRPBF

製造中

LT3650EMSE-4.2#PBF

製造中

LT3650EMSE-4.2#TRPBF

製造中

LT3650IMSE-4.1#PBF

製造中

LT3650IMSE-4.1#TRPBF

製造中

LT3650IMSE-4.2#PBF

製造中

LT3650IMSE-4.2#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC1229B-B

LT3650EDD-4.1 Demo Board | 7.5V ≤ VIN ≤ 32V, 2A Monolithic Li-Ion Battery Charger

zoom

DC1229B-B

LT3650EDD-4.1 Demo Board | 7.5V ≤ VIN ≤ 32V, 2A Monolithic Li-Ion Battery Charger

LT3650EDD-4.1 Demo Board | 7.5V ≤ VIN ≤ 32V, 2A Monolithic Li-Ion Battery Charger

製品の詳細

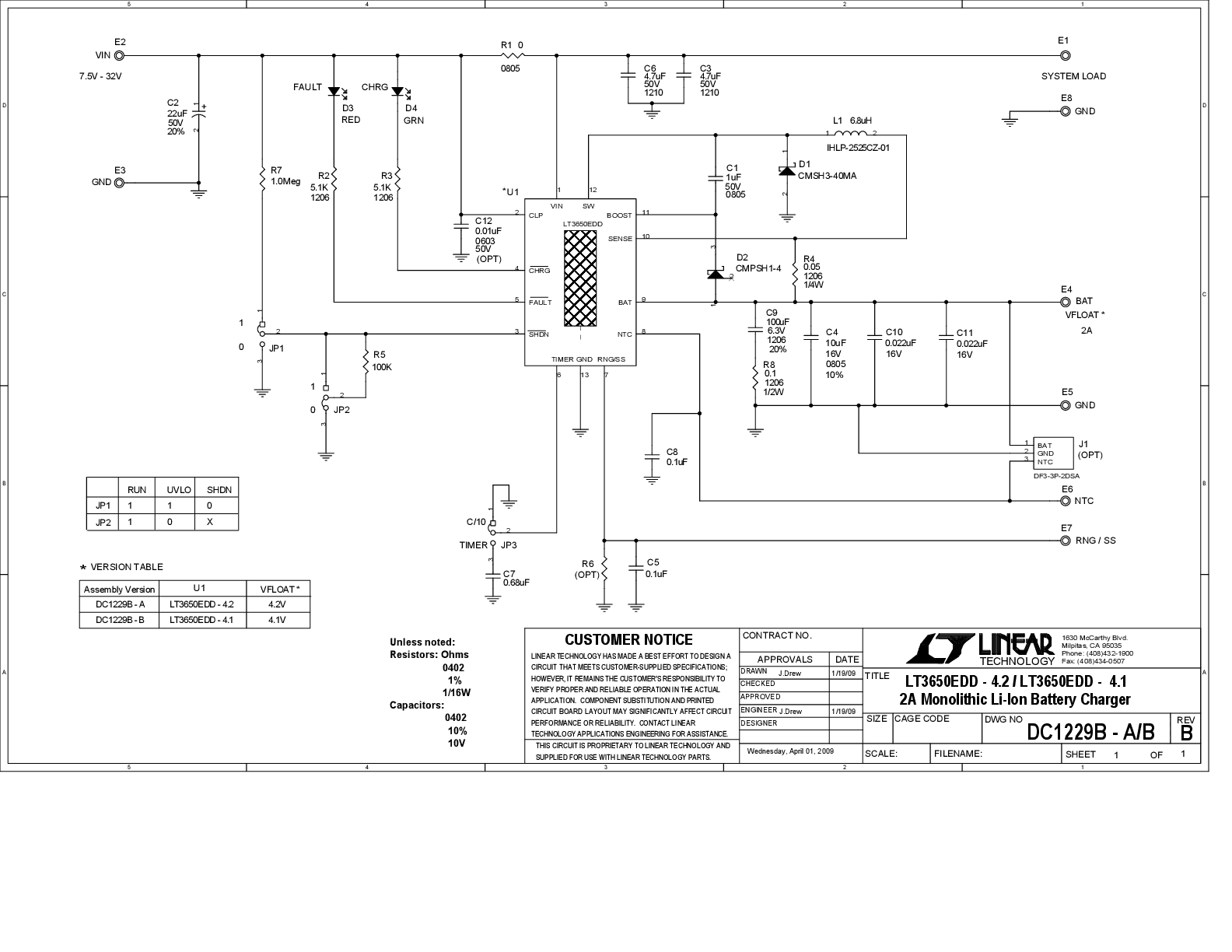

DC1229B is a 2A monolithic Li-Ion battery charger featuring the LT3650EDD-4.2/LT3650EDD-4.1. The LT3650 is a complete mid-power Li-Ion battery charger that can operate over a wide 4.75V to 32V input voltage range. The DC1229B has an input voltage range of 7.5V to 32V. The circuit provides CC/CV charging with a maximum charge current externally programmable up to 2A. A precondition feature trickle charges a low-voltage battery and bad battery detection provides a signal if the battery doesn’t respond to preconditioning.
