DS1858

3つのモニタ付き、デュアル温度制御の抵抗器

すべて表示 showmore-icon

業界初、SFF/SFP光モジュール用、高集積コントローラモニタ

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$4.26
特長
  • 全部で5つのモニタチャネル(温度、VCC、MON1、MON2、MON3)
  • 3個の外部アナログ入力(MON1、MON2、MON3)
  • 内部ダイレクトディジタル変換の 温度センサ
  • 2個の50kΩ、リニア、256ポジション、不揮発性温度制御可変抵抗器
  • 2℃刻みで変更可能な抵抗器の設定値
  • 個々のデバイスアドレスを用いて設定可能なモニタリングとID情報へのアクセス
  • 2線式シリアルインタフェース
  • TTL/CMOS互換入力とオープンドレイン出力を備えた2個のバッファ
  • 3.3Vまたは5V電源で動作
  • SFF-8472準拠
製品概要
show more Icon

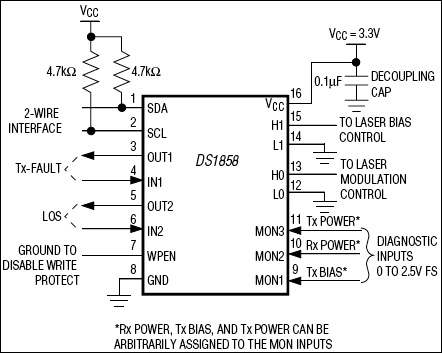

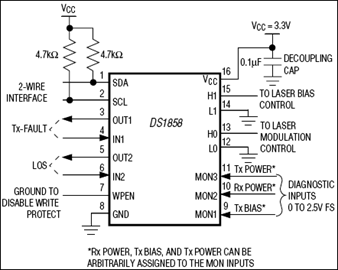

3つのモニタ付きデュアル温度制御不揮発性(NV)可変抵抗器のDS1858は、50kΩの256ポジションリニア可変抵抗器2個、3つのアナログモニタ入力(MON1、MON2、MON3)、およびダイレクトディジタル変換の温度センサ1個で構成されています。このデバイスは、制御アプリケーションにおける温度補償されたバイアス電圧とバイアス電流の設定を最小限の回路で実現する理想的な方法を提供します。可変抵抗器の設定値は、EEPROMメモリに保存され、2線式シリアルバスでアクセスできます。

アプリケーション

  • 診断用モニタ
  • 計測および産業用制御
  • 光トランシーバ
  • 光トランスポンダ
  • RFパワーアンプ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$4.26

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 16
show more Icon
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS1858B-050+
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 5

reference details image

DS1859EVKIT

DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

zoom

DS1859EVKIT

DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能
  • 製品の詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
    reference details image

    DS185XEVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    zoom

    DS185XEVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能
  • 製品の詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
    reference details image

    DS1858EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    zoom

    DS1858EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能
  • 製品の詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
    reference details image

    DS1857EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    zoom

    DS1857EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能
  • 製品の詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
    reference details image

    DS1854EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    zoom

    DS1854EVKIT

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    DS1854、DS1857、DS1858、およびDS1859の評価キット光ファイバモニタおよび制御の評価キット

    機能と利点

  • DS1854、DS1857、DS1858、およびDS1859に対応
  • Windowsソフトウェアを使ってデバイス機能に容易にアクセス可能で、2線式通信を処理
  • ZIFソケットによって、4つのすべてのデバイスタイプを1つの基板によって評価可能
  • ソフトウェアを使って、テキストファイルから可変抵抗を設定可能
  • リアルタイム監視ソフトウェアが、温度、VCC、モニタ入力、および状態バイトを連続的に監視
  • DS1857評価用外部温度センサの実装スペースを確保
  • EVキットのソフトウェアを使って、カスタマのアプリケーション回路に搭載されたデバイスの構成、または監視が可能
  • 製品の詳細

    この光ファイバのモニタおよび制御用評価キット(EVキット)は、DS1854、DS1857、DS1858、およびDS1859を評価するためのハードウェアおよびソフトウェアインタフェースを備えています。このキットは、デバイス設定の変更とデバイスレジスタの監視に必要な2線式機能を実行するMicrosoftのWindows®対応ソフトウェアを同梱しています。このソフトウェアによって提供される汎用通信機能のほかに、このソフトウェアを使って抵抗の温度に対応した参照テーブルをテキストファイルから設定することができます。このキットのハードウェアは、入力を外的刺激に接続し出力をテスト機器で監視することが可能なテストポイントを備え、ジャンパを使ってデバイスをカスタマのアプリケーション用に構成することができます。

    アプリケーション

    • 診断用モニタ
    • 計測および産業用制御
    • 光トランシーバ
    • 光トランスポンダ
    • RFパワーアンプ
