DS1852

光トランシーバ診断モニタ

すべて表示 showmore-icon

光トランシーバ診断モニタ

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • デバイスアドレスA2hでSFF-8472に準拠
    [注:完全準拠にはアドレスA0hで外部EEPROMを使用する必要があります]
  • 可変4入力マルチプレクサ付きアナログ-ディジタルコンバータ(ADC)
  • ダイレクト-ディジタル変換の温度コンバータ
  • プログラマブルなアラームと警告条件
  • 温度補償された、プログラマブルな3入力マルチプレクサ付高速コンパレータ
  • 2線式インタフェースで、温度、データ、およびデバイス制御にアクセス
  • 3Vまたは5Vの電源で動作
  • パッケージ:25ボールBGA
  • 動作温度:-40℃~+100℃
  • プログラミング温度:0℃~+70℃
  • 3レベルのセキュリティ
  • 127バイトEEPROM (セキュリティレベル1)
  • 128バイトEEPROM (セキュリティレベル2)
  • GBIC適合アドレス空間(デバイスアドレスA0hで外部EEPROMを使用)
製品概要
show more Icon

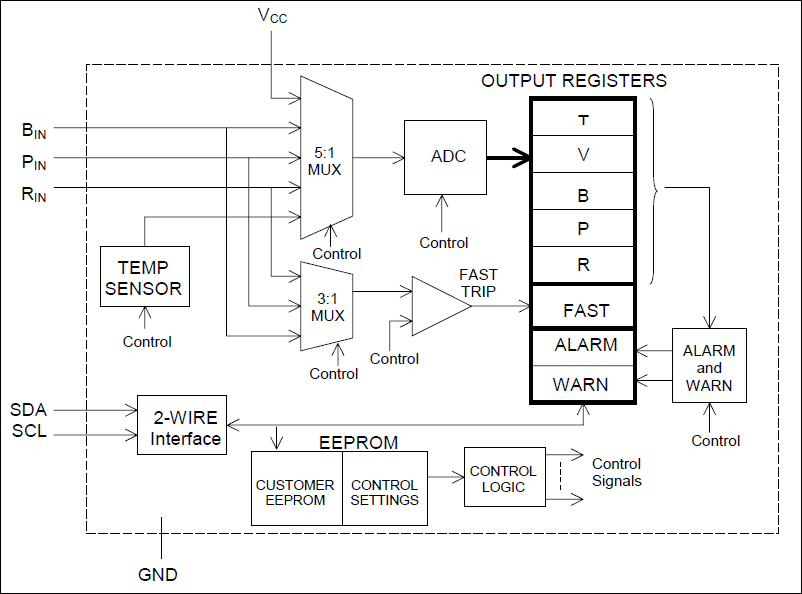

トランシーバモニタのDS1852は、光ファイバデータトランシーバモジュールのすべてのシステム監視機能をSFF-8472に従って管理します。この機能には、ホストシステムとの2線式通信、IDとトラッキングとキャリブレーション用のEEPROMメモリ、4入力マルチプレクサと3つの高速コンパレータ、および光トランシーバを監視する温度センサを備えたADCなどがあります。DS1852は、すべての4個のアナログ-ディジタル(A/D)変換値(3個のユーザアナログ入力と電源電圧)と温度に対するプログラマブルなアラームと警告フラグを備えています。これらの条件によって、各モジュール内の重要なパラメータを決定することができます。3個の高速コンパレータは、温度補償プログラムが可能です。トリップポイントの温度依存性は、重要な条件を評価するのに役立ちます。

アプリケーション

  • 高速アクセス(テレコム)
