DS1855

新規設計には非推奨

デュアル不揮発性デジタルポテンショメータおよびセキュアメモリ

データシート (Rev. 2)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 2つのリニアテーパポテンショメータ
    • DS1855-010 (1個の10kΩ 、100ポジション、および1個の10kΩ、256ポジション)
    • DS1855-020 (1個の10kΩ 、100ポジション、および1個の20kΩ、256ポジション)
    • DS1855-050 (1個の10kΩ 、100ポジション、および1個の50kΩ、256ポジション)
    • DS1855-100 (1個の10kΩ 、100ポジション、および1個の100kΩ、256ポジション)
  • 256バイトのEEPROMメモリ
  • 2線式インタフェースで、データとポテンショメータ制御にアクセス
  • データとポテンショメータ設定値を保護する外部書込み保護ピン
  • データとポテンショメータ設定値もソフトウェア制御により書込み保護可能
  • ワイパ位置の保存(不揮発性)
  • 3Vまたは5Vの電源で動作
  • パッケージ：14ピンTSSOP、16ピンCSBGA、および14ピンフリップチップ
  • 工業用動作温度：-40℃～+85℃

デュアル不揮発性(NV)デジタルポテンショメータおよびセキュアメモリのDS1855は、1つの100ポジションリニアテーパポテンショメータ、1つの256ポジションリニアテーパポテンショメータ、256バイトのEEPROMメモリ、および2線式インタフェースで構成されています。新しいソフトウェア書込み保護機能を備えたDS1855は、DS1845のアップグレード版です。DS1855は、制御アプリケーションにおけるバイアス電圧とバイアス電流の設定を最小限の回路で実現する理想的な方法を提供します。EEPROMメモリによって、特定システムやデバイスに関する設定データとキャリブレーションデータを保存することができ、同様にポテンショメータのワイパ設定を制御することができます。どんな種類のユーザー情報も、このメモリの最初の248バイトに保存できます。EEPROMメモリの次の2つのアドレスはポテンショメータの設定値用で、残り6バイトのメモリは予備です。これらの予備レジスタとポテンショメータレジスタは、データの保存に使用できません。このEEPROMへのアクセスには、業界標準の2線式バスを用います。インタフェースのI/Oピンは、SDAとSCLから成ります。DS1855のワイパ位置は、EEPROMデータと同様、書込み保護入力ピン(WP)を用いたハードウェア書込み保護か、2線式インタフェースを用いてソフトウェアにより書込み保護されます。

アプリケーション

  • 自動試験装置(ATE)
  • 携帯電話
  • 民生用オーディオ
  • コードレス電話
  • デジタルスチルカメラ
  • デジタルテレビ(レシーバ、セットトップボックス)
  • 産業用センサ・トランスミッタ/トランスデューサ
  • 産業用センサ・トランスミッタ/トランスデューサ
  • LCDディスプレイおよびパネル
  • ノートブックコンピュータ
  • パームトップ、ハンディターミナル(バーコードを含む)
  • ポータブル患者監視装置/ドラッグデリバリ
  • 試験および測定機器
DS1855
デュアル不揮発性デジタルポテンショメータおよびセキュアメモリ

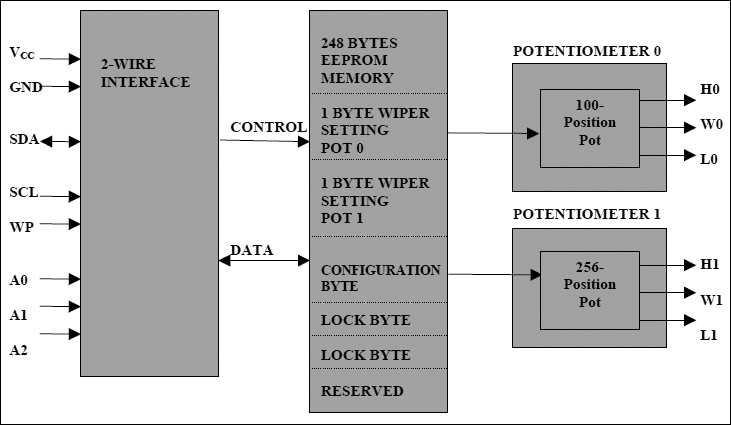

DS1855：ブロックダイアグラム
