製品概要

機能と利点

  • 400MHzコア・クロック速度
  • 3Mビットの内蔵RAM
  • 業界標準オーディオ・デコードが組み込まれた4Mビットの内蔵ROM
  • FIR、IIR、およびFFTアクセラレータ
  • 16ビット幅SDR SDRAM外部メモリ・インターフェース
  • S/P DIF Tx/Rx、8チャンネル非同期サンプル・レート・コンバータなどのペリフェラルに対するユーザ定義可能なアクセスを可能にするデジタル・アプリケーション・インターフェース(DAI)
  • スキャッタ/ギャザDMA、遅延ラインDMAなどの十分に強化されたDMA
  • I2S、左詰めサンプル・ペア、DSPシリアルおよびTDMモードをサポートする8個のシリアル・ポート(SPORT)
  • マスタおよびスレーブ・モードをサポートする2個のSPI互換ポート
  • UARTおよび2線式インターフェース
  • 16パルス幅変調(PWM)チャンネル
  • 3個のフル機能タイマ
  • 176ピンLQFP EPADパッケージ
  • 商業用温度範囲

製品概要

第4世代のSHARC®プロセッサには、ADSP-21483, ADSP-21486, ADSP-21487, ADSP-21489が追加され、パフォーマンスの向上、ハードウェア・ベースのフィルタ・アクセラレータ、オーディオおよびアプリケーションに焦点を当てたペリフェラル、新しいメモリ構成が実現しています。この結果、最新のサラウンド・サウンド・デコーダ・アルゴリズムがサポートされています。すべてのデバイスは、互いにピン互換であり、以前のすべてのSHARCプロセッサと完全にコード互換です。第4世代SHARCプロセッサ・ファミリのこの最も新しいメンバは、単一命令の複数データ(SIMD)コアをベースとしており、32ビット固定小数点および32/40ビット浮動小数点演算形式がどちらもサポートされるため、高性能なオーディオ・アプリケーションに特に適しています。

ADSP-21483は、第4世代SHARCプロセッサ・ファミリ内のLQFPパッケージで最高性能の–400MHz/2400 MFLOP–を実現します。このレベルの性能のため、ADSP-21483は特にコンスーマ・オーディオ・セグメントへの対応に最適です。高性能なコアに加えて、ADSP-21483には追加の処理ブロック(FIR、IIR、およびFFTアクセラレータ)も含まれているため、システム全体の性能が向上します。これは、可変命令セット・アーキテクチャ(VISA)と呼ばれる新機能であり、コード・サイズを20%~30%小さくし、使用可能なメモリ・サイズを大きくすることができます。第4世代のDSPを使用すると、16ビット幅SDR SDRAMへのグルーレス・インターフェースを提供することにより、外部メモリに接続できます。

第4世代SHARCプロセッサは、ハードウェア設計を簡略化して設計のリスクを最小限に抑え、最終的に市場投入までの時間を短縮することを目的とした、アプリケーション固有のペリフェラルとも統合されています。同じグループにまとめられた全体的な名称のデジタル・アプリケーション・インターフェース(DAI)は、互いに接続したり、ソフトウェアによってプログラミング可能な信号ルーティング・ユニット(SRU)を通じて外部ピンに接続したりできます。SRUは、DAIブロック間で完全かつ柔軟なルーティングを可能にする革新的なアーキテクチャ機能です。SRU経由で接続されるペリフェラルには、シリアル・ポート、IDP、S/PDIF Tx/Rx、8チャンネル非同期サンプル・レート・コンバータ・ブロックが含まれますが、これに限定されません。第4世代SHARCがあれば、シリアル・ポートからのデータをDMAコントローラにより外部メモリに直接転送できます。SPI、UART、2線式インターフェースなどの他のペリフェラルは、デジタル・ペリフェラル・インターフェース(DPI)を通じてルーティングされます。

内蔵ROMに搭載された該当するDolbyおよびDTS技術のライセンスが必要です。最小年間ボリューム要件が適用されます。
これらの製品の使用の詳細については、最寄りのアナログ・デバイセズ販売代理店にお問い合わせください。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

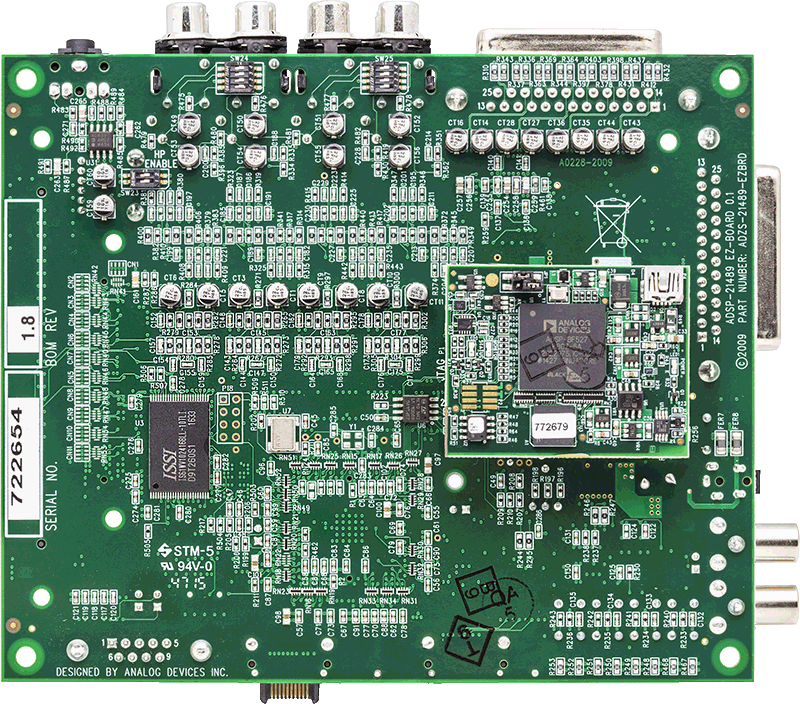

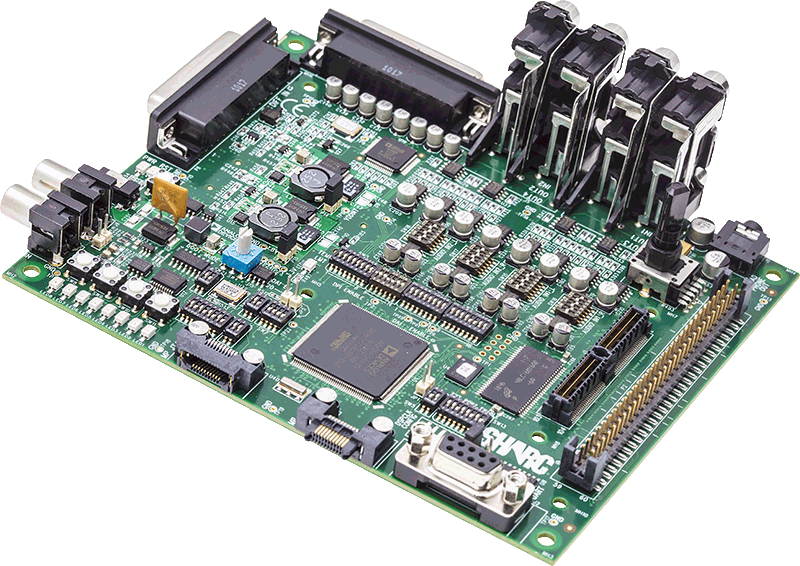

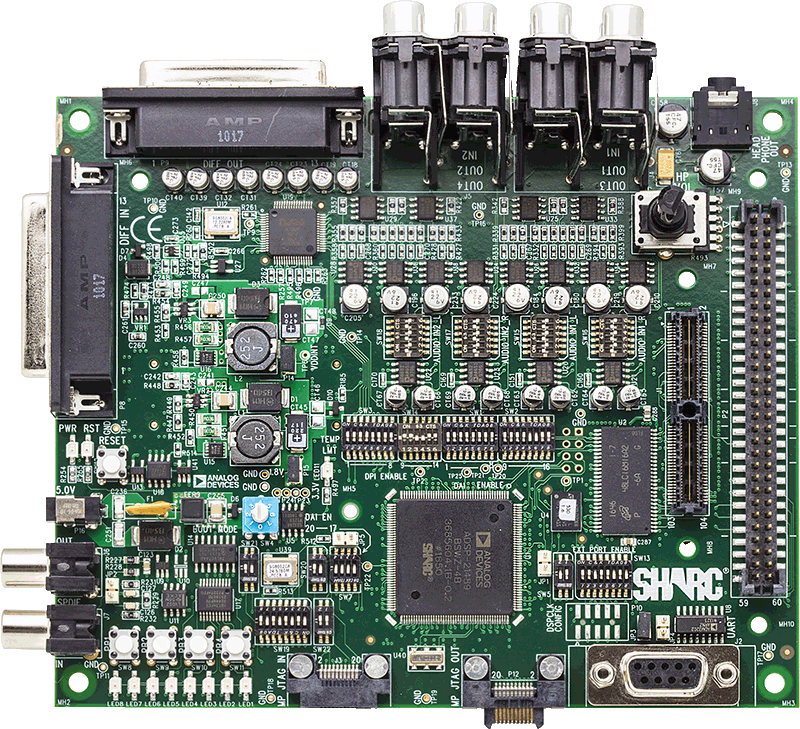

評価キット (3)
