ADSP-21261

SHARC、150MHz、32ビット浮動小数点、エントリー・モデル向け

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 900MFLOPSのピーク性能を実現する150MHz(6.67ns)のSIMD SHARCコア
  • すべてのSHARCプロセッサ群とコード互換
  • IEEE準拠の32ビット浮動小数点、40ビット浮動小数点、32ビット固定小数点のデータ・タイプに対応
  • 1Mビットのオンチップ、デュアル・ポート付きSRAMと3Mビットのマスク・プログラマブルROM
  • 標準のDSPシリアル・モード、I2Sモード、レフト・ジャスティファイ・モード、TDMモードに対応する4つの独立したシリアル・ポート
  • 18チャンネルのゼロ・オーバーヘッドDMA
  • SPI互換のインターフェースと16ビット・パラレル・ポート
  • デジタル・アプリケーション・インターフェース(DAI)
  • 多数の比率をソフトウェアで設定できるPLL
  • 4個のタイマ:コア用1個と汎用3個
  • 商用温度範囲で利用できる136ボールのミニBGA(12mm×12mm)と144ピンLQFP(20mm×20mm)のパッケージ

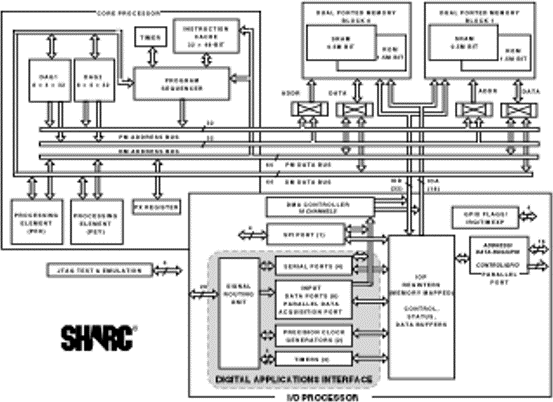

製品概要
show more Icon
ADSP-21261は、第3世代のSHARCプロセッサ群の中で最も低価格の製品です。このプロセッサは、32ビット固定小数点と32/40ビット浮動小数点演算フォーマットを実行できるSHARCコアをベースとしています。

コアが150MHz(6.67nsの命令サイクル時間)で動作するADSP-21261は、1024ポイント複素FFT演算を61µsで実行できます。シングル・インストラクショ ン・マルチプルデータ(SIMD)モードを使用すれば、 プロセッサの性能は2倍にまで向上します。

ADSP-21261は、1Mビットのオンチップのデュアル・ポート・メモリを含め、機能を高度に集積化した設計になっており、外部メモリを使用することなく持続的なプロセッサ性能とI/O性能を維持できます。システムI/Oは、4つの全二重シリアル・ポート、4個のタイマ、16ビットのパラレル・ポート、シリアル・ペリフェラル・インターフェース(SPI)、プロセッサの介入なしに高速データ転送を実行する18チャンネルのゼロ・オーバーヘッドのダイレクト・メモリ・アクセス(DMA)、シグナル・ルーティング・ユニット(SRU)を介してユーザが完全にソフトウェアで制御できる革新的なデジタル・オーディオ・インターフェース(DAI)で構成されています。

簡略化した I/Oシステム開発向けデジタル・オーディオ・インターフェース

ADSP-21261は内蔵の各種ペリフェラルを完全にソフトウェアで設定可能なアーキテクチャのデジタル・オーディオ・インターフェース(DAI)を用います。SHARCプログラミング・モデルの柔軟性、使い易さとDAIの組み合わせにより、異なるI/O条件をもつ複数の製品に対し1つのハードウエア設計を採用する事が可能になります。

接続は柔軟性のある信号ルーティング・ユニット(SRU)を使用して行われます。SRUはDAIの全素子とSRU間の設定可能で柔軟な接続性を提供するマトリックス・ルーティング・ピンです。DAIを通して接続する周辺機器:高精度クロック・ジェネレータ(PCG)、入力データ・ポート(IDP)、4つのSPORTS(シリアル・ポート)、6つのフラッグ入力、6つのフラッグ出力、3つのタイマ、SRU。
IDPはDSPコアに、受信シリアル・データの8チャンネルあるいは受信シリアル・データの7チャンネルと最大20ビット幅パラレル・データの1チャンネルとして設定可能な入力パスを追加します。この高い集積化レベルにより、設計者はシステム全体の性能を犠牲にする事なしに、各種幅広い周辺機器を最大限利用できます。

CROSSCORE開発ツール

第3世代のSHARCプロセッサ製品すべては、業界をリードする開発ツール、アナログ・デバイセズのCROSSCORE製品によってサポートされています。CROSSCOREコンポーネントには、VisualDSP++™ソフトウェア開発環境、EZ-KIT Lite™評価システム、エミュレータがあります。

VisualDSP++は総合的なソフトウェア開発環境であり、迅速で簡単な開発、デバッグ、導入を可能にします。さらに、EZ-KIT Lite評価システムを使用すれば、アナログ・デバイセズのプロセッサを評価ができ、アプリケーションの開発を容易に始めることができます。エミュレータは、PCIとUSBのホスト・プラットフォームで使用可能であり、短時間でオンチップ・デバッギングを実現します。また、さまざまなサード・パーティから新たな開発ツールとアルゴリズムを入手することもできます。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 69
show more Icon
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADSP-21261SKBCZ150
  • HTML
  • HTML
ADSP-21261SKSTZ150
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 18, 2010

- 07_0093

Conversion to Laser Mark for all ADSPXXXX, ADSSTXXXX, and PC Audio Codecs Ink on Plastic Encapsulated Parts

ADSP-21261SKBCZ150

製造中

ADSP-21261SKSTZ150

製造中

10 18, 2016

- 16_0034

Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin

1 5, 2009

- 07_0077

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 18, 2010

- 07_0093

arrow down

Conversion to Laser Mark for all ADSPXXXX, ADSSTXXXX, and PC Audio Codecs Ink on Plastic Encapsulated Parts

ADSP-21261SKBCZ150

製造中

ADSP-21261SKSTZ150

製造中

10 18, 2016

- 16_0034

arrow down

Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin

1 5, 2009

- 07_0077

arrow down

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

ソフトウェアおよび製品のエコシステム

評価用キット 4

reference details image

EVAL-21262-EZEXT

SHARC EZ-Extender for Analog Devices ADSP-21262 EZ-KIT Lite

zoom

EVAL-21262-EZEXT

SHARC EZ-Extender for Analog Devices ADSP-21262 EZ-KIT Lite

SHARC EZ-Extender for Analog Devices ADSP-21262 EZ-KIT Lite

機能と利点

  • ADSP-21262 SHARC® Processor
  • 1M x 8-bit Flash memory
  • AD1835A 2 ADC, 8 DAC, 96 kHZ, 24-Bit Sigma Delta Codec
  • 4x2 RCA jack for 4 channels of stereo audio output
  • 512K x 8-bit SRAM
  • 512 Kbit SPI Flash memory
  • 1x2 RCA jack for 1 channel of stereo audio input
  • Headphone jack (connected to 1 of the stereo outputs)

製品の詳細

The SHARC® EZ-Extender daughter board allows developers to connect a number of Analog Devices analog-to-digital (ADC) High Speed Converter (HSC) evaluation boards to the ADSP-21262 EZ-KIT Lite™. SHARC EZ-Extender also provides developers a breadboard area and the ability to access all of the pins on the ADSP-21262 EZ-KIT Lite's expansion interface.



Applications and information about the use and connection of the various interfaces on the SHARC EZ-Extender are available from Analog Devices.


Part Number
ADZS-21262-1-EZEXT


Tools Support:

Tel: 1-800-ANALOGD (262-5643)
Contact Support



For additional information, contact your local Analog Devices Sales Office or Distributor.

reference details image

EVAL-21262-EZLITE

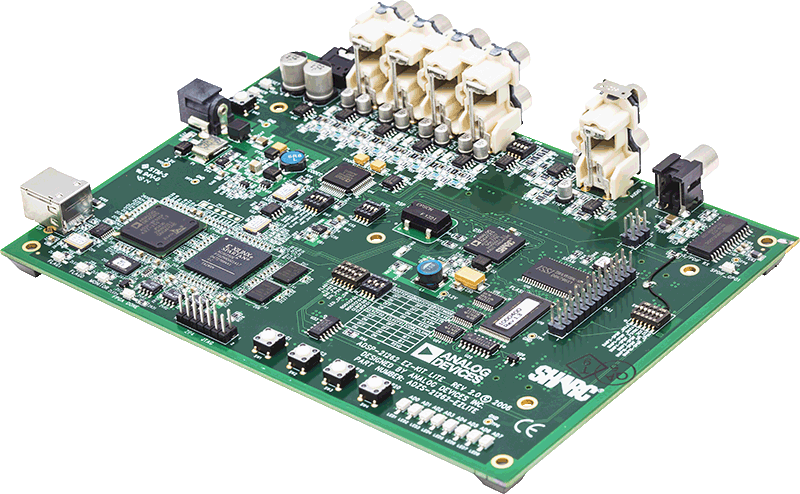

The ADSP-21262 EZ-Kit Lite evaluation hardware provides a low-cost hardware solution for evaluating the ADSP-2126x SHARC processor family.
