ADP7156

RF リニア電圧レギュレータ、1.2 A、固定出力、超低ノイズ、高 PSRR

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 15
1Ku当たりの価格 最低価格:$3.17
機能
  • 入力電圧範囲: 2.3 V ~ 5.5 V
  • 1.2V ~ 3.3Vの16種類の標準的な出力電圧を用意
  • 最大負荷電流: 1.2 A
  • ローノイズ
    • 総合積分ノイズ: 0.9 µV rms(100 Hz ~ 100 kHz)
    • 総合積分ノイズ: 1.6 µV rms(10 Hz ~ 100 kHz)
  • ノイズ・スペクトル密度: 1.7 nV/√Hz(10 kHz ~ 1 MHz)
  • 電源電圧除去比(PSRR)
    • 80dB(1 kHz ~ 100 kHz); 60dB @ 1MHz、VOUT=3.3 V、VIN=4.0 V
  • ドロップアウト電圧: 120 mV (typ) @ IOUT = 1.2 A、VOUT = 3.3 V
  • 初期精度: ±0.6% @ ILOAD = 10 mA
  • ライン電源、負荷、温度に対する初期精度: ±1.5%
  • 静止電流: IGND = 4.0 mA @ 無負荷、7 mA @ 1.2 A
  • 低シャットダウン電流: 0.2uA
  • 10 μF セラミック出力コンデンサで安定
  • 10 ピンの3 mm × 3 mm LFCSP パッケージまたは8 ピンSOIC パッケージを採用
  • 高精度イネーブルを装備
  • ADIsimPower ツールのサポート
追加の詳細
show more Icon

ADP7156は2.3 V ~ 5.5 Vで動作し、最大1.2 Aの出力電流を供給するリニア・レギュレータです。先進的な独自のアーキテクチャを採用することにより、高い電源電圧除去、超低ノイズ特性を実現し、わずか10μFのセラミック出力コンデンサで、優れたラインおよび負荷過度応答が得られます。

ADM7156には16種類の標準的な出力電圧が用意されています。常備品は次の電圧です: 1.2 V、1.8V、 2.0 V、 2.5 V、 2.8 V、3.0V、 3.3 V。次の電圧は特注にて入手可能です: 1.3 V、 1.5 V、 1.6 V、 2.2 V、 2.6 V、 2.7 V、 2.9 V、 3.1 V、 3.2 V。

レギュレータADP7156の出力ノイズは0.9 μV rms typ(100 Hz ~100 kHz)で、ノイズ・スペクトル密度は1.7 nV/√Hz(10 kHz ~ 1 MHz)です。ADP7156は、10ピンの3 mm×3mm LFCSPと8ピンSOICパッケージを採用し、非常にコンパクトなソリューソンを実現できるだけではなく、小型、薄型フットプリントにおいて最大1.2 Aの出力電流が要求されるアプリケーションに対して優れた熱性能を提供します。

アプリケーション

  • ノイズに敏感なアプリケーションのレギュレーション: PLL、VCO、VCO内蔵のPLL
  • 通信関連およびインフラストラクチャ
  • バックホール、マイクロウェーブ・リンク

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 15
1Ku当たりの価格 最低価格:$3.17

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP7156ACPZ-1.2-R7
  • HTML
  • HTML
ADP7156ACPZ-1.8-R7
  • HTML
  • HTML
ADP7156ACPZ-2.0-R7
  • HTML
  • HTML
ADP7156ACPZ-2.5-R7
  • HTML
  • HTML
ADP7156ACPZ-2.8-R7
  • HTML
  • HTML
ADP7156ACPZ-3.0-R7
  • HTML
  • HTML
ADP7156ACPZ-3.3-R7
  • HTML
  • HTML
ADP7156ARDZ-1.2-R7
  • HTML
  • HTML
ADP7156ARDZ-1.8-R7
  • HTML
  • HTML
ADP7156ARDZ-2.0-R7
  • HTML
  • HTML
ADP7156ARDZ-2.5-R7
  • HTML
  • HTML
ADP7156ARDZ-2.8-R7
  • HTML
  • HTML
ADP7156ARDZ-3.0-R7
  • HTML
  • HTML
ADP7156ARDZ-3.3-R7
  • HTML
  • HTML
ADP7156WACPZ-3.3-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADP7156

ADP7156 Evaluation Board

zoom

EVAL-ADP7156

ADP7156 Evaluation Board

ADP7156 Evaluation Board

機能と利点

  • Power supply rejection ratio (PSRR)
    • 80 dB from 1 kHz to 100 kHz; 60 dB at 1 MHz, VOUT = 3.3 V, VIN = 4.0 V
  • Low noise
    • 0.9 µV rms total integrated noise from 100 Hz to 100 kHz
    • 1.6 µV rms total integrated noise from 10 Hz to 100 kHz
  • Noise spectral density: 1.7 nV/√Hz from 10 kHz to 1 MHz
  • Low dropout voltage: 120 mV typical at VOUT = 3.3 V, IOUT = 1.2 A
  • Maximum output current: 1.2 A
  • Input voltage range: 2.3 V to 5.5 V
  • Low quiescent and shutdown current
  • Initial accuracy: ±0.6% at ILOAD = 10 mA
  • Accuracy over line, load, and temperature: ±1.5%
  • 10-lead 3mm x 3mm LFCSP and 8-lead SOIC packages

製品の詳細

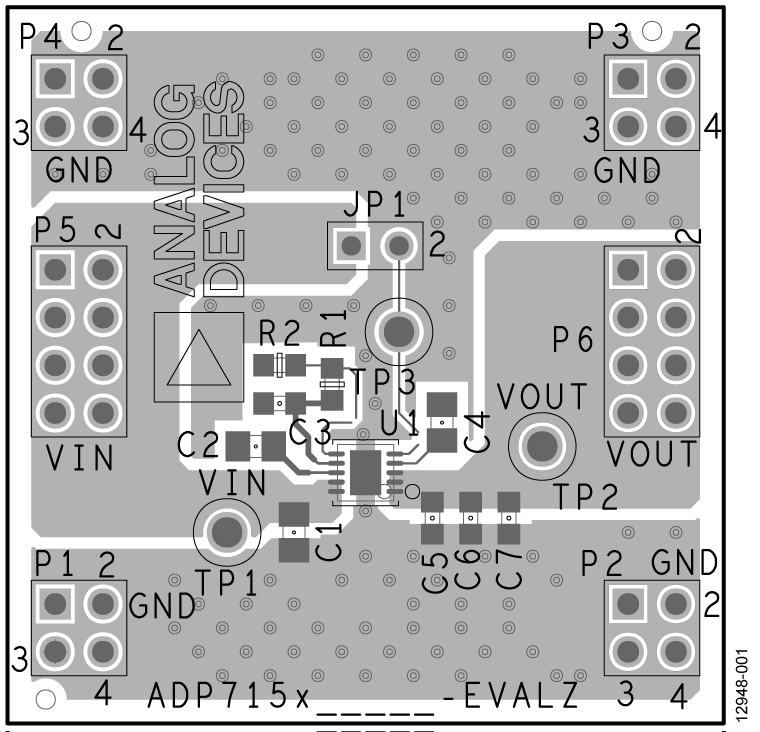

The ADP7156CP-3.3EVALZ evaluation board demonstrates the operation and functionality of the ADP7156 ultralow noise, 1.2 A, fixed output, radio frequency (RF) linear regulator.
