特長
- 入力電圧範囲: 2.3 V ～ 5.5 V
- 可変出力電圧範囲（VOUT）: 1.2 V ～ 3.3 V
- 最大負荷電流: 1.2 A
- 低ノイズ
- 出力ノイズ: 0.9 µV rms typ（100 Hz ～ 100 kHz）
- 出力ノイズ: 1.6 µV rms typ（10 Hz ～ 100 kHz）
- ノイズ・スペクトル密度: 1.7 nV/√Hz（10 kHz ～ 1 MHz）
- 電源電圧除去比（PSRR）
- 82 dB（1 kHz ～ 100 kHz）
- 55 dB @ 1 MHz
- ドロップアウト電圧: 120 mV（typ）@ IOUT = 1.2 A、VOUT = 3.3 V
- 初期精度: ±0.6% @ ILOAD = 10 mA
- ライン、負荷、温度についての精度: ±1.5%
- 動作電源電流（IGND）
- 0 μA で4.0 mA（typ）
- 1.2 A で7.0 mA（typ）
- 低シャットダウン電流: 0.2 μA（typ）
- 10 μF セラミック出力コンデンサで安定
- 10 ピンの3 mm × 3 mm LFCSP パッケージまたは8 ピンのSOIC パッケージを採用
- 高精度イネーブルを装備
- ADIsimPower ツールのサポート
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADP7157は2.3 V ～ 5.5 Vで動作し、最大1.2 Aの出力電流を供給する可変出力リニア・レギュレータです。モデルにより1.2 V ～ 3.3 Vの出力電圧が用意されています。先進的な独自のアーキテクチャを採用する事により、高い電源電圧除去、超低ノイズ特性を実現し、わずか10μFのセラミック出力コンデンサで、優れたラインおよび負荷過度応答が得られます。
ADP7157には入力／出力電圧の関数として消費電力、PSRR性能を最適化した4種類のモデルが用意されています。
レギュレータADP7157の出力ノイズは0.9 μV rms typ（100 Hz ～100 kHz）で、ノイズ・スペクトル密度は1.7 nV/√Hz（10 kHz ～ 1 MHz）です。ADP7157は、10ピンの3 mm×3mm LFCSPと8ピンSOICパッケージを採用し、非常にコンパクトなソリューソンを実現できるだけではなく、小型、薄型フットプリントにおいて最大1.2 Aの出力電流が要求されるアプリケーションに対して優れた熱性能を提供します。
アプリケーション
- ノイズに敏感なアプリケーションのレギュレーション: PLL、VCO、VCO内蔵のPLL
- 通信関連およびインフラストラクチャ
- バックホール、マイクロウェーブ・リンク
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP7157
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ソリューション・カタログ 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADP7157ACPZ-01-R7 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| ADP7157ACPZ-02-R7 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| ADP7157ACPZ-03-R7 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| ADP7157ACPZ-04-R7 |
10-Lead LFCSP (3mm x 3mm)
|
|
|
| ADP7157ARDZ-01-R7 |
8-Lead SOIC w/ EP
|
|
|
| ADP7157ARDZ-02-R7 |
8-Lead SOIC w/ EP
|
|
|
| ADP7157ARDZ-03-R7 |
8-Lead SOIC w/ EP
|
|
|
| ADP7157ARDZ-04-R7 |
8-Lead SOIC w/ EP
|
|
- ADP7157ACPZ-01-R7
- ピン／パッケージ図
-
10-Lead LFCSP (3mm x 3mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP7157ACPZ-02-R7
- ピン／パッケージ図
-
10-Lead LFCSP (3mm x 3mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP7157ACPZ-03-R7
- ピン／パッケージ図
-
10-Lead LFCSP (3mm x 3mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP7157ACPZ-04-R7
- ピン／パッケージ図
-
10-Lead LFCSP (3mm x 3mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP7157ARDZ-01-R7
- ピン／パッケージ図
-
8-Lead SOIC w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP7157ARDZ-02-R7
- ピン／パッケージ図
-
8-Lead SOIC w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP7157ARDZ-03-R7
- ピン／パッケージ図
-
8-Lead SOIC w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP7157ARDZ-04-R7
- ピン／パッケージ図
-
8-Lead SOIC w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
評価用キット 1
-web.gif?rev=2c5a62a3595c46428e93371b02596330&sc_lang=ja)

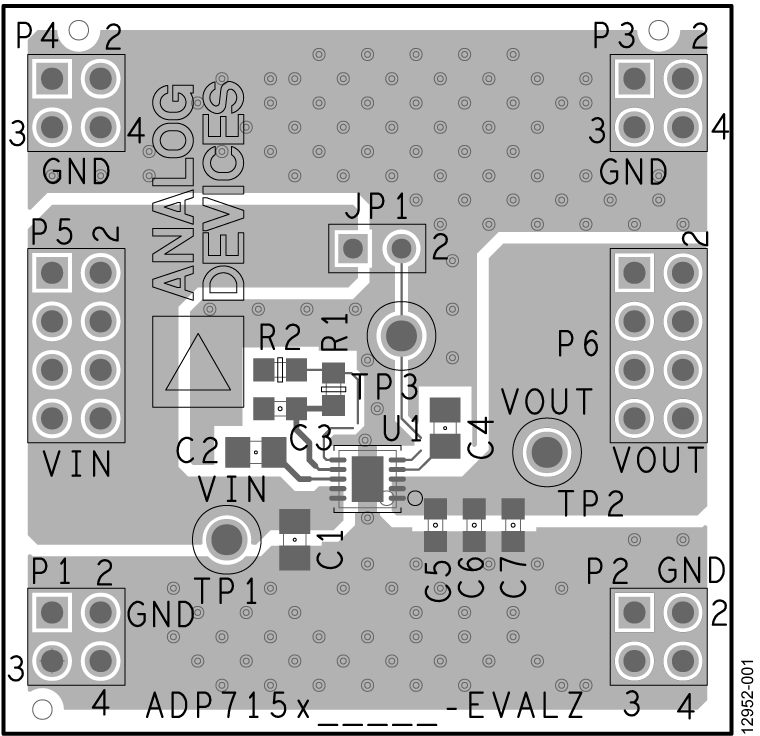

EVAL-ADP7157
ADP7157 Evaluation Board
-web.gif?rev=6dbafbf558f64e4895be10f5b1a5b2d0&sc_lang=ja)
機能と利点
- Power supply rejection ratio (PSRR)
- 82 dB from 1 kHz to 100 kHz; 55 dB at 1 MHz, VOUT = 3.3 V, VIN = 3.8 V
- Low noise
- 0.9 µV rms total integrated noise from 100 Hz to 100 kHz
- 1.6 uV rms total integrated noise from 10 Hz to 100 kHz
- Noise spectral density: 1.7 nV/√Hz from 10 kHz to 1 MHz
- Low dropout voltage: 120 mV typical at VOUT = 3.3 V, IOUT = 1.2 A
- Maximum output current: 1.2 A
- Input voltage range: 2.3 V to 5.5 V
- Low quiescent and shutdown current
- Initial accuracy: ±0.6% at ILOAD = 10 mA
- Accuracy over line, load, and temperature: ±1.5%
- 10-lead 3mm x 3mm LFCSP and 8-lead SOIC packages
製品の詳細

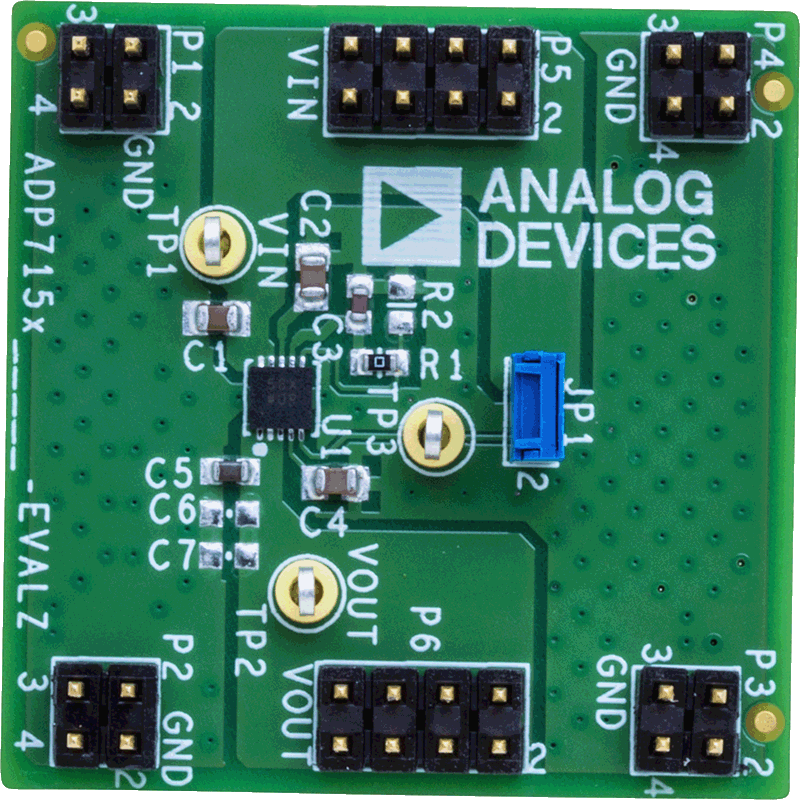

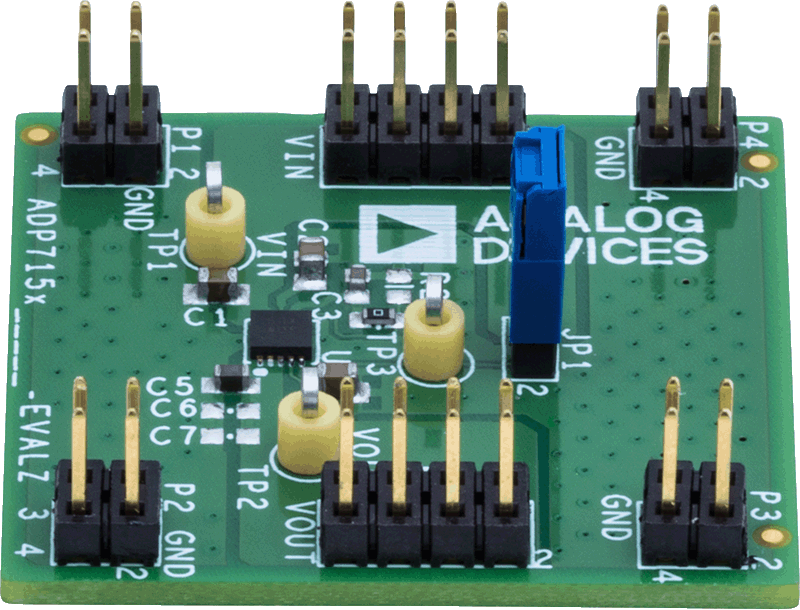

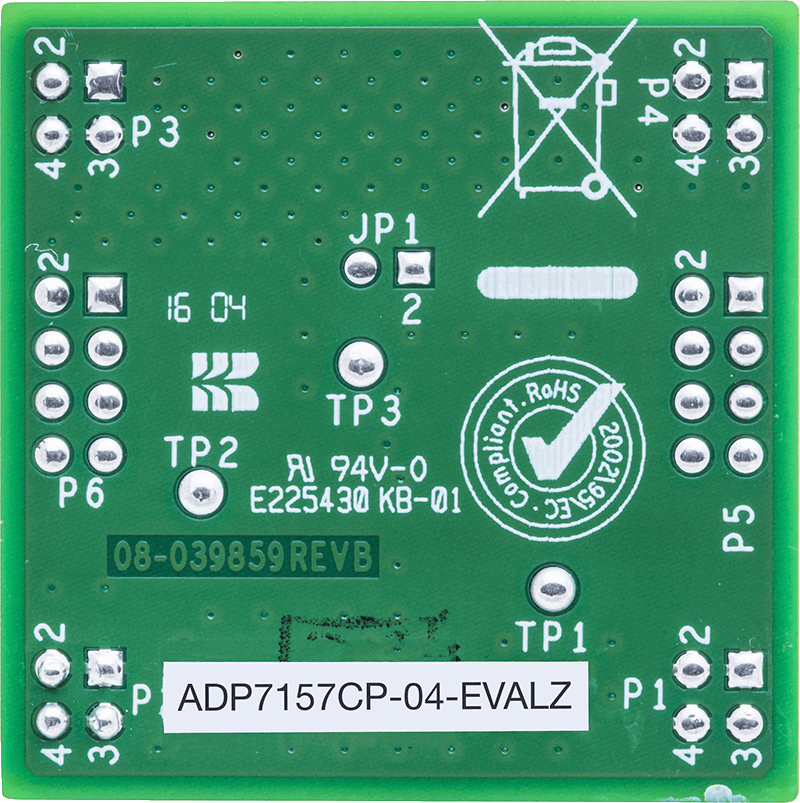

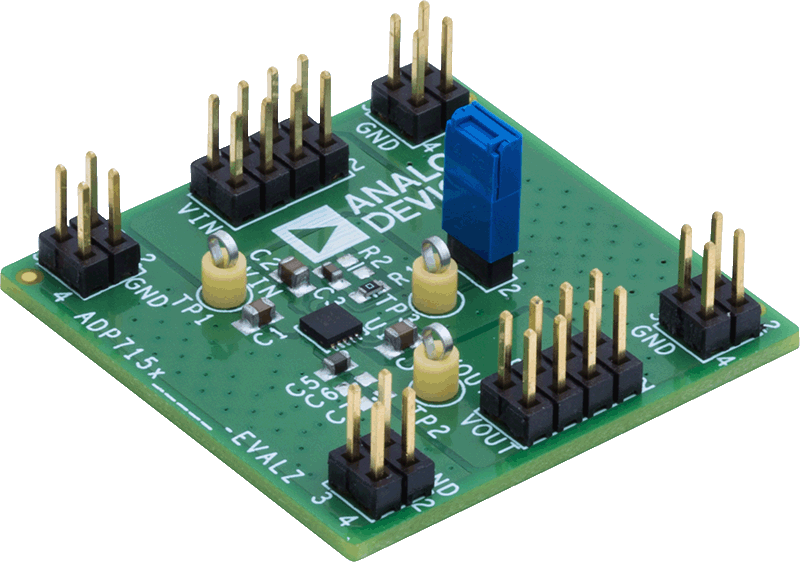

The ADP7157CP-04-EVALZ evaluation board demonstrates the operation and functionality of the ADP7157 ultralow noise, 1.2 A, adjustable output, radio frequency (RF) linear regulator.
Simple device measurements such as line and load regulation, dropout voltage, and ground current can be demonstrated using only a single voltage supply, load resistors, and a voltmeter or an ammeter.
Complete specifications for the ADP7157 ultralow noise, 1.2 A, adjustable output, radio frequency (RF) linear regulator are available in the ADP7157 data sheet available from Analog Devices, Inc., and should be consulted in conjunction with user guide UG-810 when using the evaluation board.
